HD Touch Screen Bga Loddestasjon

HD berøringsskjerm BGA loddestasjon



Liten omarbeidingsmaskin for mobiltelefoner, beveger seg automatisk opp/ned topphodet, og kan flyttes til venstre eller høyre for hånd,

unntatt mobiltelefon, også reparasjon av webkamera, Wifi-boks og noe mindre kommunisert utstyr etc.

Produktparameteren til HD berøringsskjerm BGA loddestasjon

Total kraft	2300W
Topp varmluftvarmer	450W
Bunn diodevarmer	1800W
Makt	AC110/220V±10％50/60Hz
Belysning	Taiwan led arbeidslys, alle vinkler justert.
Driftsmodus	Høyoppløst berøringsskjerm, intelligent samtalegrensesnitt, digital systeminnstilling
Lagring	5000 grupper
Toppvarmerbevegelse	Automatisk opp/ned med knapp, manuell Høyre/venstre,
Nedre IR-forvarmingsområde	Manuell bevegelse bak/ foran.
Posisjonering	Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-groov PCB brakett + universal armaturer.
Temperaturkontroll	K-sensor, tett sløyfe
Temp nøyaktighet	±2 grader
PCB størrelse	Maks 170×220 mm Min 22×22 mm
BGA-brikke	2x2 mm - 80x80 mm
Minimum chip-avstand	0.15 mm
Ekstern temperatursensor	1 stk
Dimensjoner	L540*B310*H500mm
Nettovekt	16 kg



Produktdetaljene til HD berøringsskjerm BGA loddestasjon

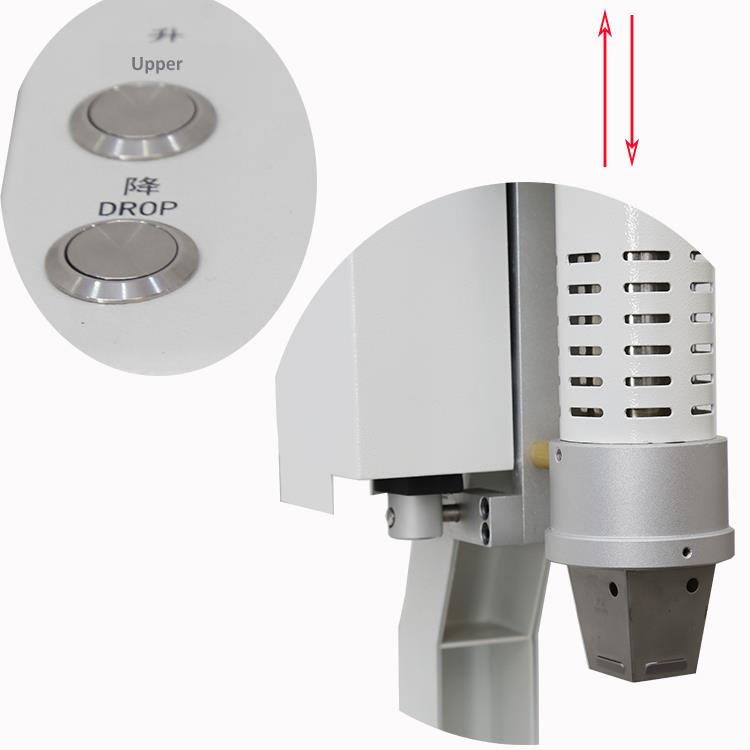

Automatisk topphode, beveger seg opp eller ned ved å trykke på knapper for lodding eller avlodding av mobiltelefonbrikke, som Iphone,

Samsung og Huawei etc.

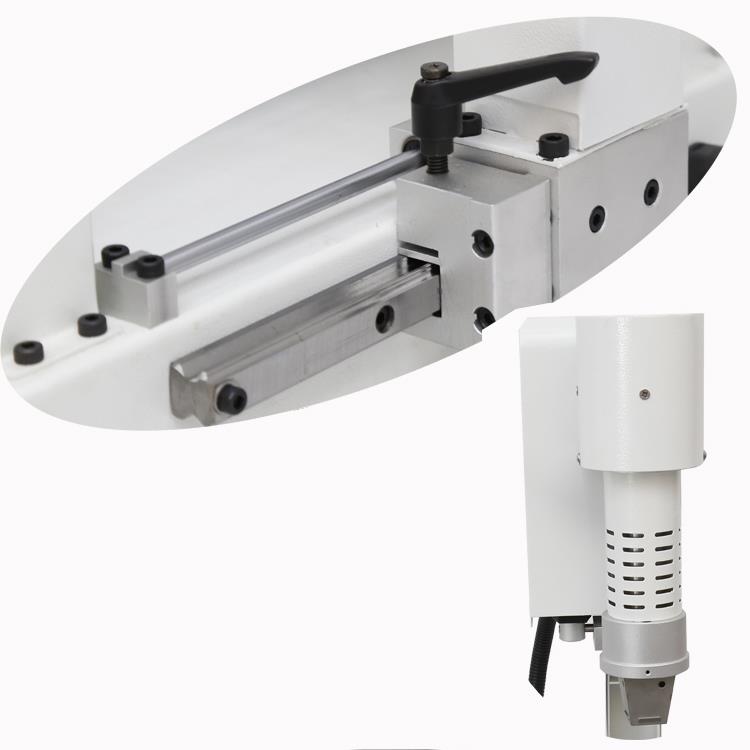

Styreskinne for topphode lett å flytte til venstre eller høyre

Styreskinne for IR-forvarmingsområde flyttet bakover eller forover

Stråle satt PCB på, kan flyttes til venstre eller høyre for PCB fast

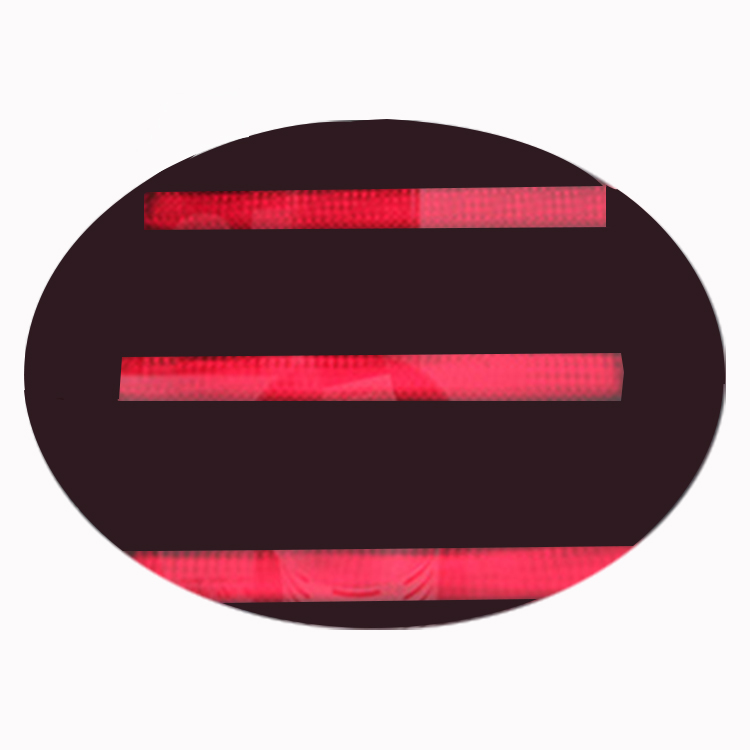

Karbonfiber varmerør importert fra tysk, for mobiltelefon og annen liten PCB forvarming, anti høy

temperaturglassdekke, for å hindre at små komponenter eller støv faller ned inni.

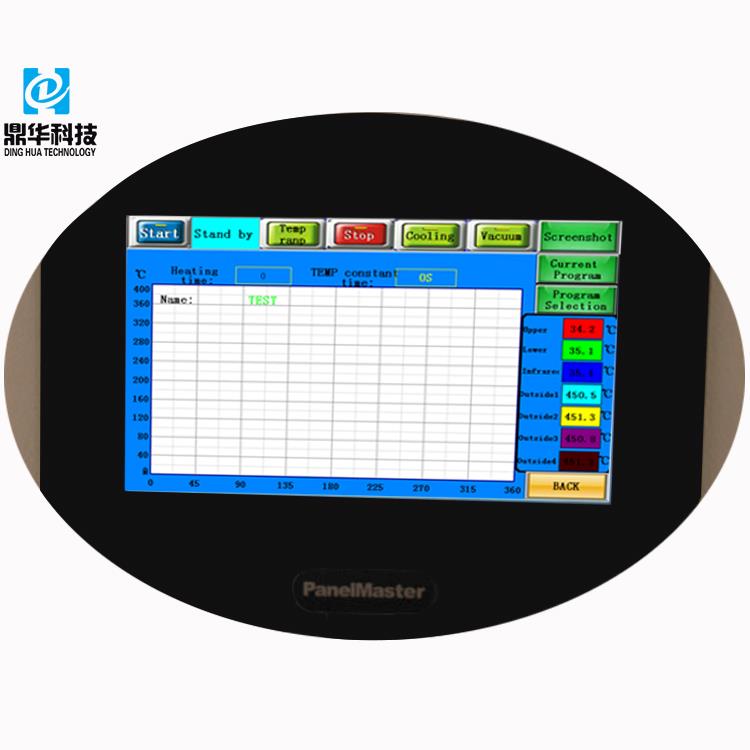

PanelMaster merkevare datamaskin, alle parametere satt, klikk "start" for å starte maskinen, temperaturkontroll er mer

nøyaktig, temperaturfangstfrekvensen er raskere.

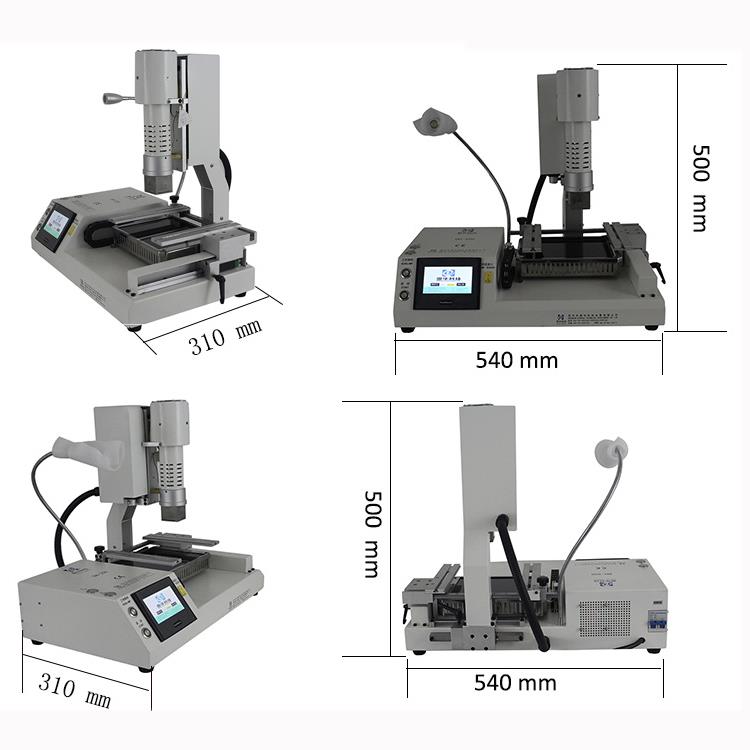

BGA Rework Station DH-200 Dimensjoner:

• LWH (mm): 540 * 310 * 500 mm
• Kompakt maskin, liten kartong og lavere fraktkostnad.

Levering, frakt og service av HD Touch Screen BGA-loddestasjon

• Vibrasjonstesting før levering.
• Maskinen er pakket i en kartong: 63 * 44 * 58 cm.
• Bruttovekt: 33 kg.
• Inkluderer: Undervisnings-CD og manual.
• Hvis du støter på problemer du ikke kan løse, tilbyr vi Skype-videosamtaler, WhatsApp-videosamtaler og andre støttealternativer.



FAQ

Spørsmål: Kan denne omarbeidingsstasjonen reparere alle mobiltelefoner?
A:Ja, den kan reparere telefoner som iPhone, Samsung, Huawei, Vivo, etc.

Spørsmål: Gjør det bare lodding?
A:Nei, den kan både lodde og avlodde.

Spørsmål: Blir det pakket i en kryssfinerboks?
A:Nei, den vil bli pakket i en kartong med skum inni. Den er lett og bidrar til å redusere fraktkostnadene.

Spørsmål: Hvordan velger jeg de riktige dysene?
A:Det er best å velge en dyse som er litt større enn brikken (f.eks. IC, BGA).



Kunnskap om BGA-loddestasjonen

Reparasjonskravene for area-array-pakker er påvirket av gjeldende begrensningene for reflow-lodding. Selv om avlodding kan gjøres med det meste av eksisterende varmluftsutstyr, er kontroll av loddingsprosessen en av de vanskeligste oppgavene. Ved omarbeiding, som i produksjon, er kvalitet det endelige målet. Høykvalitets BGA-reflow-lodding kan oppnås i det lukkede miljøet til en reflow-ovn under produksjon.

Omarbeiding kan imidlertid ikke utføres i et helt lukket miljø, da det er utfordrende å oppnå de nødvendige varmeforholdene for BGA-reflow når varm luft blåses gjennom en dyse. Suksess i omarbeiding avhenger av å oppnå jevn varmefordeling over pakken og PCB-putene uten å få komponenter til å forskyve seg eller blåse bort under reflow.

Konvektiv varmeoverføring under reparasjonsprosessen innebærer å blåse varm luft gjennom en dyse. Dynamikken i luftstrømmen, inkludert laminær strømning, høy- og lavtrykkssoner og sirkulasjonshastighet, er kompleks. Når disse fysiske effektene kombineres med varmeabsorpsjon og fordeling, og strukturen til varmluftdysen for lokal oppvarming, blir riktig BGA-reparasjon vanskelig. Eventuelle svingninger i trykk eller problemer med trykkluftkilden eller pumpen i varmluftsystemet kan redusere ytelsen til omarbeidingsmaskinen betydelig.

Noen varmluftsdyser som kommer i kontakt med PCB for å gi jevnere luftsirkulasjon og varmefordeling kan møte utfordringer hvis tilstøtende komponenter er for nærme. Disse dysene berører kanskje ikke PCB direkte, og forstyrrer det tiltenkte luftsirkulasjonsmønsteret og forårsaker ujevn oppvarming av BGA. I tillegg kan varm luft fra dysene noen ganger blåse komponenter i nærheten eller skade tilstøtende plastdeler.

Mange omarbeidingssystemer lagrer flere temperaturinnstillinger, men dette kan være misvisende med mindre formålet med temperaturkurven er klart forstått. I produksjonsutstyr er en nøyaktig temperaturkurve avgjørende for prosesskontroll fordi den sikrer at alle loddeforbindelser blir jevnt oppvarmet og når den nødvendige topptemperaturen. Utgangspunktet for innstilling av produksjonsparametere er den faktiske temperaturen på brettet. Ved å analysere materialets temperatur kan prosessingeniører justere varmeparametrene for å oppnå ønsket temperaturprofil.

Konveksjonsbehandlingsutstyr som lagrer ulike varmeelementer eller lufttemperaturinnstillinger kan bare tilnærme temperaturforholdene på brettet. En mer presis metode er å overvåke og registrere den faktiske temperaturprofilen til kortet eller komponenten ved å feste et termoelement av K-type til PCB under reflow. Under reflow er selve inspeksjonen av loddeforbindelser den grunnleggende formen for prosesskontroll.
