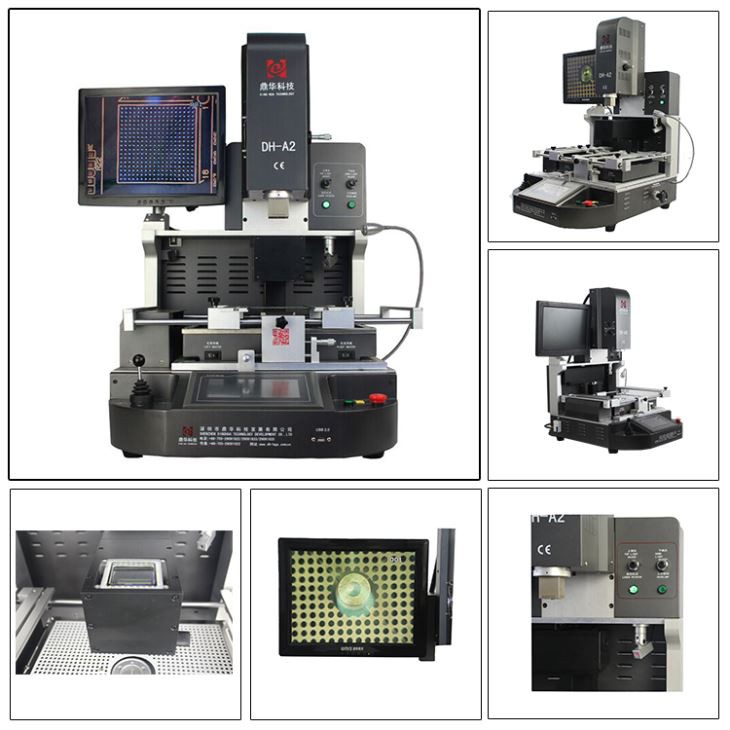

3 Varmesoner Berøringsskjerm BGA Rework Machine
1. Berøringsskjerm og optisk justeringssystem.
2. Høy suksessrate for å reparere sjetonger.
3. Skader ikke IC-brikke og PCB.
4. Veldig enkel å betjene. Kan lære å bruke på 10 minutter.
5. Kan lagre 100 tusen temperaturprofiler. Hvis PCB og brikke er like, trenger du ikke sette inn andre temperaturprofiler. Tidsbesparende!
Beskrivelse
1. Søknad
Egnet for PCB av forskjellige elektroniske produkter.
Hovedkortet til en datamaskin, smarttelefon (iPhone, Huawei, Samsung), bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.
Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.
2. Produktfunksjoner
• Automatisk avlodding, montering og lodding.
• Det presise optiske innrettingssystemet
Panasonic CCD kameralinse øker effektivt nøyaktigheten av justeringen og suksessraten for reparasjon. Bildet vises på skjermen.
• Topp varmluftstrøm er justerbar, for å møte etterspørselen til eventuelle flis

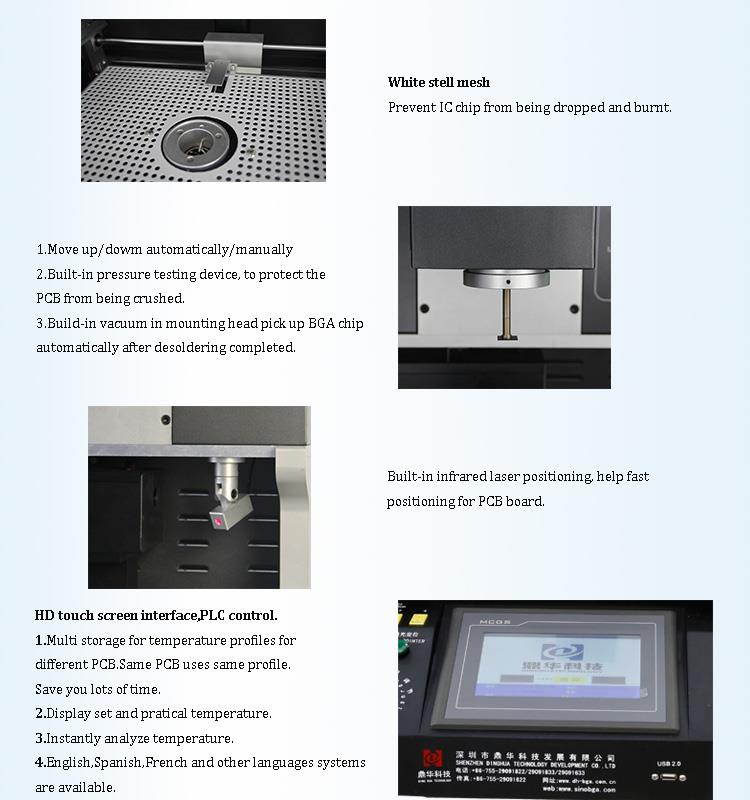

• Innebygd infrarød laserposisjonering, hjelper rask posisjonering for PCB.
•Toppvarmehode og monteringshode 2 i 1 design.
•Monteringshode med innebygd trykktestenhet, for å beskytte PCB fra å bli knust.
3. Spesifikasjon
| Makt | 5300w |
| Toppvarmer | Varmluft 1200w |
| Undervarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimensjon | L530*B670*H790 mm |
| Posisjonering | V-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | Ktype termoelement, lukket sløyfekontroll, uavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks 450*490 mm, Min 22 *22 mm |
| Finjustering av arbeidsbenken | ±15 mm fremover/bakover, ±15 mm høyre/venstre |
| BGA-brikke | 80*80-1*1 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 1 (valgfritt) |
| Nettovekt | 70 kg |
4. Detaljer

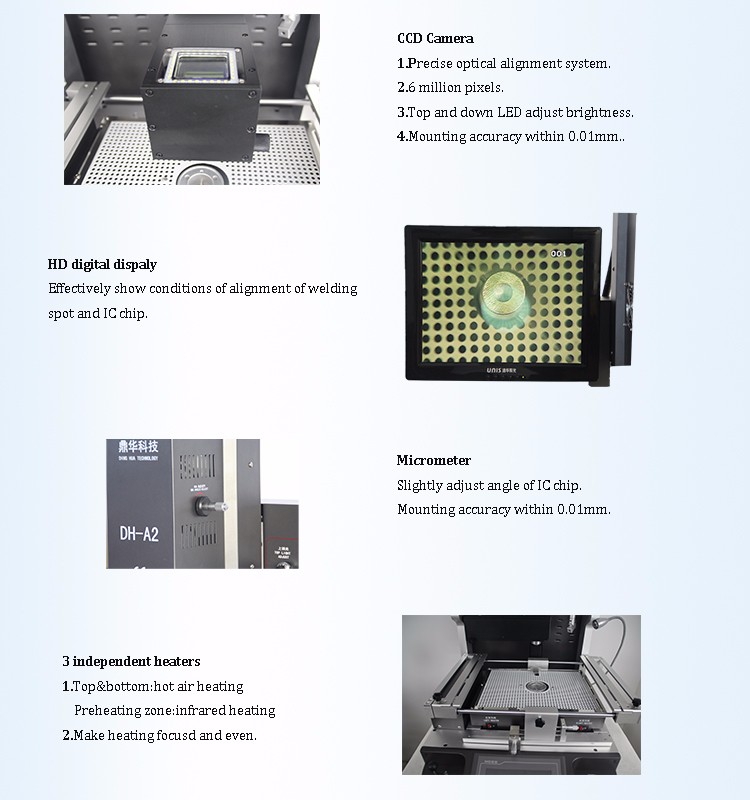

1.CCD-kamera (nøyaktig optisk justeringssystem);

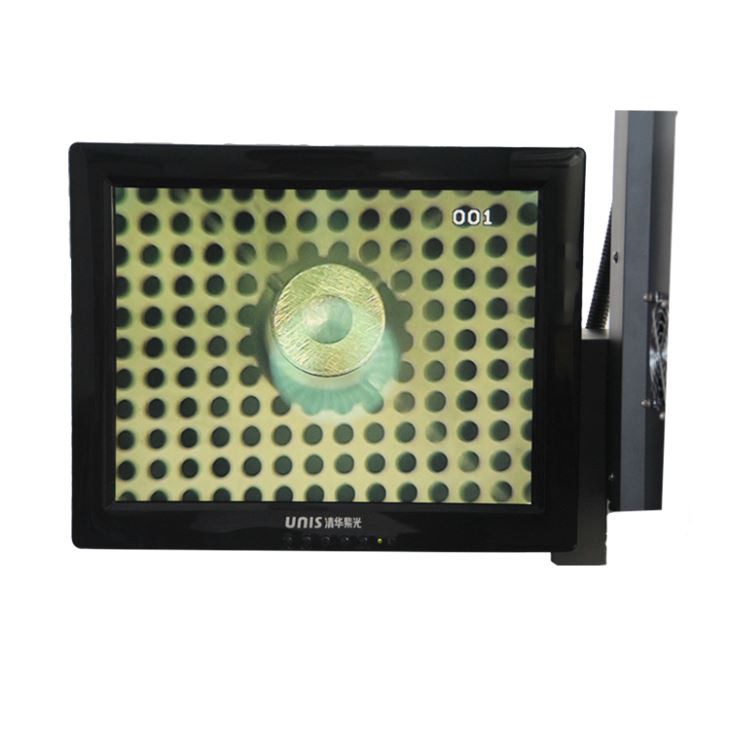

2.HD digital skjerm;
3. Mikrometer (juster vinkelen på en brikke);
4.3 uavhengige varmeovner (varmluft og infrarød);
5. Laserposisjonering;
6. HD berøringsskjermgrensesnitt, PLS-kontroll;

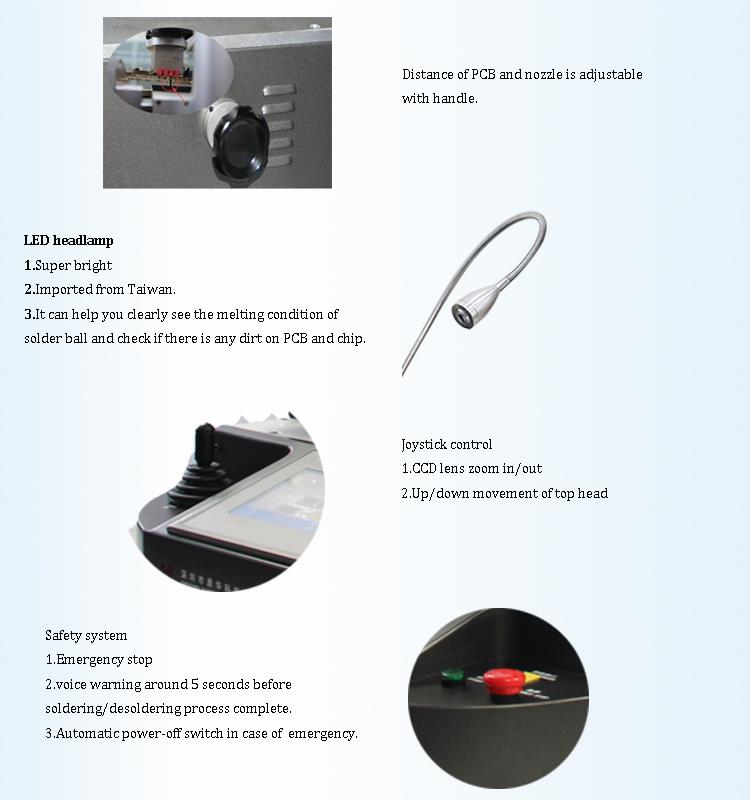

7. Led hodelykt ;
8.Joystick-kontroll.

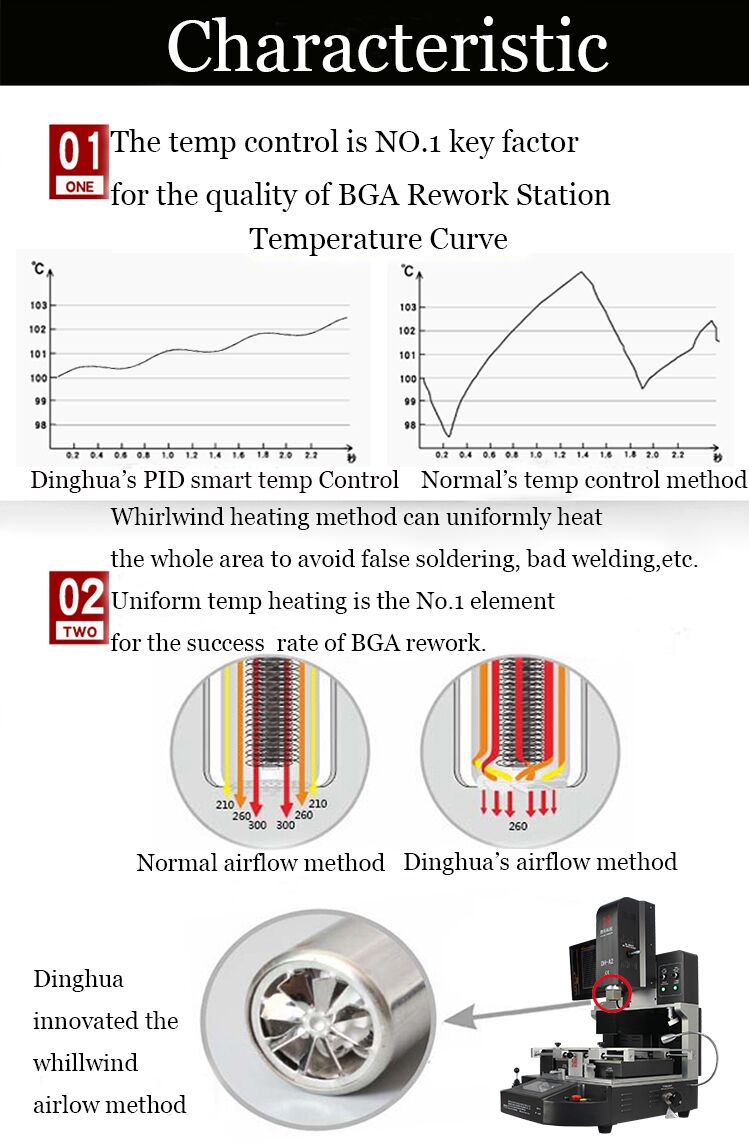

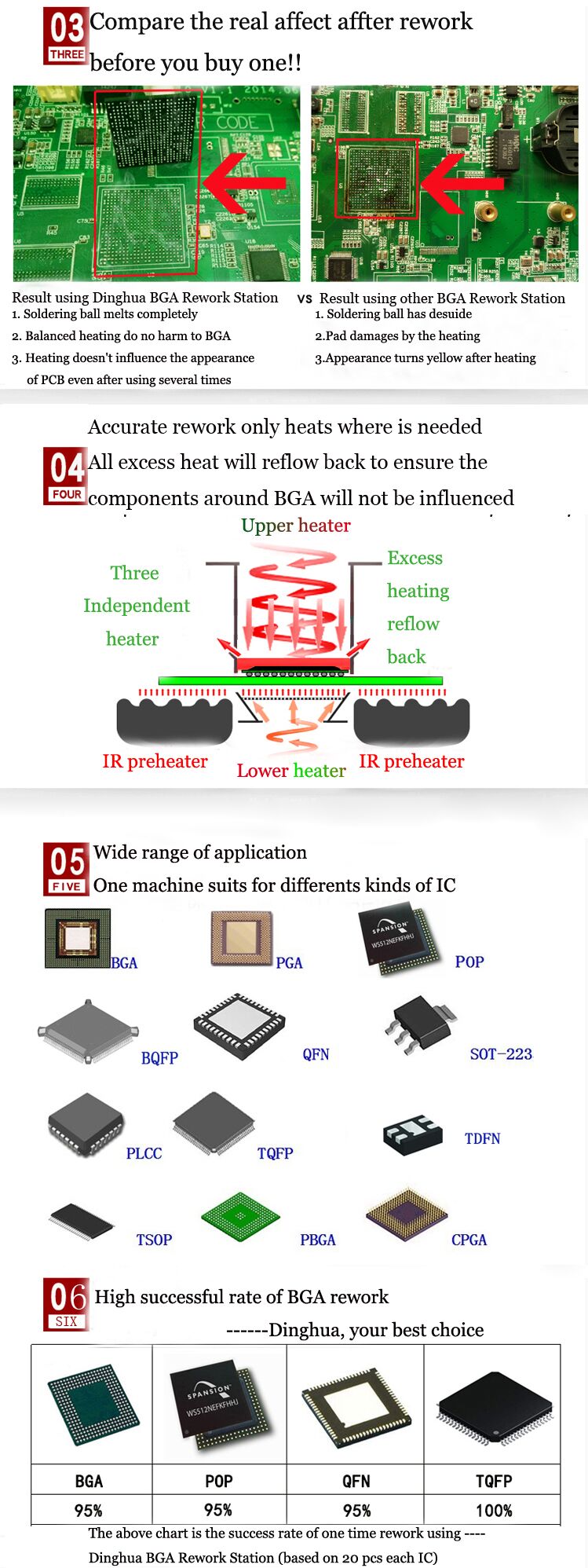

5.Hvorfor velge våre 3 varmesoner berøringsskjerm bga omarbeidingsmaskin?
6. Sertifikat
For å tilby kvalitetsprodukter, var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD den første til å bestå UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.
7. Pakking og forsendelse
8. Kontakt oss
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.Vanlige spørsmål
• I en BGA-omarbeidingsmaskin, hva er de vesentlige faktorene for en høy suksessrate for reparasjon av PCB og brikker?
A: Fargeoptisk system med funksjoner for delt syn, tofargeseparasjon, zoom inn/ut og mikrojustering, utstyrt med en aberrasjonsdeteksjonsenhet, med autofokus og programvaredrift
•Hvordan garanterer din BGA-omarbeidingsmaskin presisjonsjustering av loddekule på brikker og loddeskjøt på PCB?
A: Optisk fargesynssystem, med manuell x-, Y-aksebevegelse, med tofarget delt lys, zoom inn/ut og finjusteringsfunksjon, inkludert fargeforskjellsoppløsningsenhet. Skjermen viser tydelig innrettingstilstanden til loddekule på brikker og loddeskjøt på PCB.
•Hva er prinsippet for varmluft og infrarød oppvarming av din BGA-omarbeidingsmaskin?
A: Det er tre uavhengige varmeovner. Topp varmluft + bunn varmluft + infrarød forvarmingsplattform. Den varme luften har fordelen av rask oppvarming og avkjøling. Temperaturen er veldig enkel å kontrollere Bunnen av det infrarøde for å forhindre PCB-deformasjonen (Generelle deformasjonsårsaker: Stor temperaturforskjell mellom plasseringen av PCB-en og mål-BGA-brikken.) Denne modellen av maskinen er relativt enkel å kontrollere og temperaturen er lett å kontrollere.
