3 Varmesoner Berøringsskjerm Bga Loddestasjon

3 varmesoner berøringsskjerm bga loddestasjon

Dette er en avansert manuell maskin, den inkluderer en BGA-omarbeidingsstasjon, et sett med loddejern, et kamera og en monitorskjerm,

og veldig populær for Xbox, macbook og PS3/4 etc. reparasjon i Sør-Amerika, Midt-Østen og Sørøst-Asia etc.

Produktparameteren til 3 varmesoner berøringsskjerm BGA loddestasjon

Produktfunksjon og applikasjonav 3 varmesoner berøringsskjerm BGA loddestasjon

· Laserposisjonering, rask og presis posisjonering av bga og PCB.

· Ekstern digital loddebolt, hjelp til å rengjøre bga og hovedkort på en enkel måte.

· Med vakuumrør, ta opp bga-brikken enkelt.

· Med USB 2.0-grensesnitt, kan kobles til datamaskin, kontrollert av programvare.

· Sanntidsinnstillinger og visning av faktisk temperaturprofil kan brukes til å analysere og korrigere parametere.

· Ekstern temperatursensor muliggjør temperaturovervåking og nøyaktig analyse av sanntids temperaturprofil.

· HD-berøringsskjerm og oppstartspassord for beskyttelse og modifikasjon, PLS-kontroll, PID-parametere selvinnstillingsjustering,

nøyaktig temperaturmodul.

· Vedta tre varmesoner, øvre varmeapparat og lavvarmer er varmluft, bunnvarmeren er infrarød forvarmingssone.

· K-type tett sløyfekontroll, temperaturnøyaktigheten vil være på ±2 grader

· Høyeffekts kryssstrømskjølevifte, forhindrer at PCB deformeres.

· Lydhintsystem: det er talepåminnelse 5s-10s før ferdigstillelse av oppvarmingen, for å forberede operatøren

· Sikkerhetstiltak: overopphetingsvakt og nødstoppfunksjon

Applikasjon:
1. Denne omarbeidingsstasjonen passer for mobiltelefonens hovedkort, set-top-bokskretsen, et ruterkretskort, XBOX 360,

digitale produkter og så videre
2. Tre temperatursoner med uavhengig oppvarming, overvarme 800W, IR-forvarmingsområde 2700W, bunnvarmer 1200W
3. Maks temperatur: 400 grader
4. Industriell datamaskin installert i maskin for temperaturkontroll, temperaturkurve, automatisk spon sveising,

forvarming, kjøling, intelligent temperaturkontroller med høy presisjon, for å gjøre temperaturkontrollen veldig presis
5. Bevegelig varmehode, praktisk drift
6. Høyeffekt kryssstrømsvifte kjølekretskort
7. Innebygd vakuumsugpenn for å plukke opp BGA-brikken
8. Infrarød varmeplate kan være individuelt styrt oppvarming
9. Universal PCB holder jig designet, sveiseområdet trenger ingen ramme
10. Bunnforvarmeren brukes til forvarming av PCB-kort, sørg for at PCB-platen ikke deformeres, støtter maks størrelse

420*400mm PCB

11. Egnet for alle typer BGA-reparasjoner (CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)
Bly og blyfri

Produktdetaljene til 3 varmesoner berøringsskjerm BGA loddestasjon

Skjermskjerm (skjerm), 1080P, 15 tommer, vi kan observere prosessen med smelting ved lodding.

Kamera, 2 millioner piksler, brukt med en monitorskjerm for BGA-loddekule-lodding.

Laserposisjonering, for PCB og brikke å sette på rett sted raskt.

Doble skyggeløse lys, 5W, uansett hvor ingeniøren står, er det ingen skygge på PCB, noe som ville være nyttig

for å observere loddeprosessen.

Cross-flow kjølevifte, strømforsyning: 24V, hastighet: Maks 2500±10% RPM, når maskinen stopper eller nødknappen trykkes inn,

det vil begynne å fungere automatisk.

Levering, fraktservice av de 3 varmesonene berøringsskjerm bga loddestasjon

1. 1~3 dager for mindre enn 5 sett, 5~10 sett for 3~5 dager, mer enn 10 sett, avhenger av den virkelige mengden.

2. Tilby gratis opplæring, installasjon og drift

3. For distributører, mer garantiperiode.

Om fabrikken vår

fabrikken vår utenfor

Vårt kontor

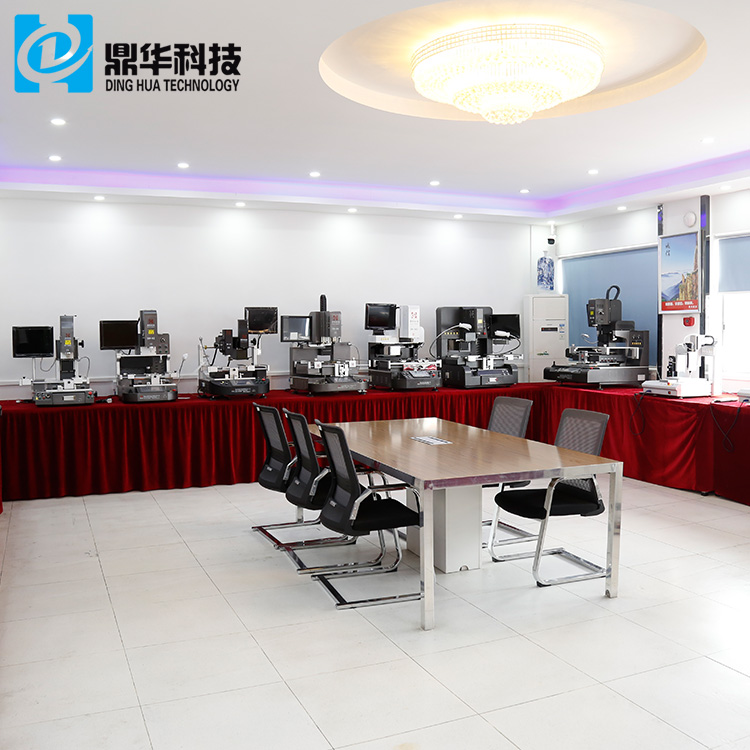

Vårt utstillingsrom

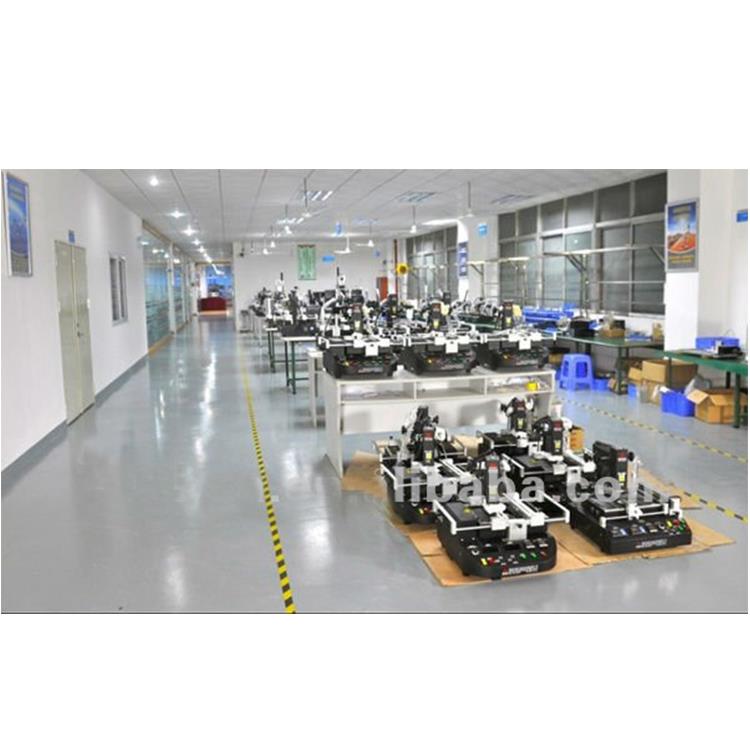

Verksted for produksjon av BGA-omarbeidingsstasjoner

Vanlige spørsmål om de 3 varmesonene berøringsskjerm bga loddestasjon

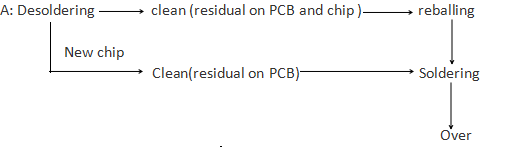

1. Spørsmål: hvor mange trinn må jeg gjøre for å reparere en brikke?

2. Spørsmål: Kan jeg betjene den uten noen gang erfaring?

A: Selvfølgelig er det en undervisnings-CD med maskin sendt til deg, også vår

Profesjonelt salgs-etter-serviceteam kan gi deg best mulig støtte.

3. Spørsmål: Hva er fordelen for produktene dine?

A: Vi har vårt eget CNC-verksted som kan produsere alle reservedeler til disse BGA-omarbeidingsstasjonene, kvaliteten på

produkter kan kontrolleres av vår inspektør i begynnelsen, så vi er original fabrikk med konkurransedyktig pris.

4. Spørsmål: Vil maskinen bli ødelagt ved sending?

A: Nei, vi vil gjøre vibrasjonstesting i minst 24 timer før levering, og deretter sjekke maskinen igjen for å sikre at alt

er OK.

Derelaterte reparasjonstips

Reparasjon av løftet leder, epoksyforseglingsmetode

FREMGANGSMÅTE

1. Rengjør området.

2. Fjern eventuelle hindringer som hindrer den løftede kretsen i å komme i kontakt med overflaten på basekortet.

FORSIKTIGHET

Vær forsiktig når du rengjør og fjerner alle hindringer, så du ikke strekker eller skader den løftede lederen.

3. Bland epoksyen.

4. Påfør forsiktig en liten mengde epoksy under hele lengden av den løftede kretsen. Spissen av presisjonskniven kan være

brukes til å påføre epoksyen. (Se figur 1).

5. Trykk den løftede kretsen ned i epoxyen og i kontakt med bunnplatens materiale.

6. Påfør ekstra epoksy på overflaten av den løftede kretsen og på alle sider etter behov.

7. Herd epoksyen i henhold til prosedyre 2.7 Epoksyblanding og håndtering. Noen komponenter kan være følsomme for høye temperaturer.

8. Påfør overflatebelegg for å matche tidligere belegg etter behov.
