Berøringsskjerm Ps2 Ps3 Ps4 BGA Rework Station



Berøringsskjerm ps2 ps3 ps4 bga rework station

Rask forhåndsvisning:

Original fabrikkpris! DH-A1 BGA Rework Machine med IR-varmer for ps2,ps3,ps4 reparasjon er nå på lager.

Vår omarbeidingsstasjon brukes hovedsakelig til omarbeiding av BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED osv. Med

multifunksjon og nyskapende design, Dinghua-maskinen kan gjøre one-stop-romoving, montering og lodding.



1. Spesifikasjon av DH-A1 BGA REWORK STATION

1	Makt	4900W
2	Toppvarmer	Varmluft 800W
3	Undervarmer Jernvarmer	Varmluft 1200W, Infrarød 2800W 90w
4	Strømforsyning	AC220V±10%50/60Hz
5	Dimensjon	640*730*580 mm
6	Posisjonering	V-spor, PCB-støtte kan justeres i alle retninger med utvendig universalarmatur
7	Temperaturkontroll	K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming
8	Temp nøyaktighet	±2 grader
9	PCB størrelse	Maks 500*400 mm Min 22*22 mm
10	BGA-brikke	2*2-80*80 mm
11	Minimum chip-avstand	0.15 mm
12	Ekstern temperatursensor	1 (valgfritt)
13	Nettovekt	45 kg



2.Beskrivelse av DH-A1 BGA omarbeidingsstasjon

Toppvarmeren og bunnvarmeren er for oppvarming av BGA-brikken, den infrarøde varmeren er for oppvarming av hele

PCB, slik at det kan beskytte PCB mot ujevn oppvarming.

2.HD berøringsskjermgrensesnitt, PLS-kontroll.

3.Temperaturkompensasjonssystem--K-sensor tett sløyfekontroll og automatisk temperaturkompensasjonssystem.

Den kombineres med temperaturmodul, som muliggjør temperaturnøyaktighet til ±2 grader.

4. Varmluftsdyser, 360 graders rotasjon, enkel å installere og erstatte, tilpasset er tilgjengelig.

5.V-spor PCB-støtte for rask, bekvemmelighet og nøyaktig posisjonering som passer for alle typer PCB-kort.

6. Kraftig kryssstrømvifte, kjøler PCB-kortet effektivt etter oppvarming, for å forhindre at det deformeres.

7.Lyd hint system.Det er en alarm før fullføring av hver avlodding og lodding.



3.Hvorfor bør du velge Dinghua?

1. Dinghua har mer enn 10 års erfaring.

2. Profesjonelt og erfarent teknikerteam.

3.Med høykvalitetsprodukt, gunstig pris og rettidig levering.

4. Svar på alle dine henvendelser innen 24 timer.



4. Beslektet kunnskap:

BGA (Bdll Grid Array)-pakken er en ball grid array-pakke der en array loddekule er dannet i bunnen av en

pakkesubstrat som en I/O-terminal på kretsen og er koblet til et kretskort (PCB). Enheter pakket

med denne teknologien er overflatemonterte enheter. Sammenlignet med tradisjonelle fotplasseringsenheter som QFP og PLCC,

BGA-pakker har følgende funksjoner.

1) Det er flere I/O-er. Antall I/O-er i en BGA-pakke bestemmes hovedsakelig av størrelsen på pakken og ballbanen.

Siden de BGA-pakkede loddekulene er plassert under pakkesubstratet, kan I/O-tellingen til enheten økes kraftig,

pakkestørrelsen kan reduseres, og monteringsfotavtrykket kan lagres. Generelt kan pakkestørrelsen reduseres med mer enn

30 % med samme antall leads. For eksempel: CBGA-49, BGA-320 (pitch 1,27 mm) sammenlignet med PLCC-44 (pitch 1,27 mm) og

MOFP{{0}} (pitch 0,8 mm), pakkestørrelsen er redusert med henholdsvis 84 % og 47 %.

2) Økt plasseringsutbytte, potensielt reduserte kostnader. Blypinnene til tradisjonelle QFP- og PLCC-enheter er jevnt fordelt

rundt pakken. Avstanden til blystiftene er 1,27 mm, 1,0mm, 0,8 mm, 0,65 mm og 0,5 mm. Etter hvert som antallet I/O-er øker, vil

tonehøyde må være mindre og mindre. Når stigningen er mindre enn 0.4 mm, er nøyaktigheten til SMT-utstyr vanskelig å oppnå. I tillegg

blypinnene deformeres lett, noe som resulterer i økte monteringsfeilrater. Loddekulene til BGA-enhetene deres er fordelt i

form av en matrise på bunnen av underlaget, som kan romme flere I/O-tellinger. Standard loddekulestigning er 1,5 mm,

1.27mm, 1.0mm, fin stigning BGA (trykt BGA, også kjent som CSP-BGA, når stigningen til loddekuler < 1.0mm, kan klassifiseres som CSP

pakke) pitch {{0}},8 mm, 0,65 mm, 0,5 mm, og nå er noe SMT-prosessutstyr kompatibelt med en feilfrekvens på plassering på<10 ppm.

3) Kontaktområdet mellom array-loddekulene til BGA og underlaget er stort og kort, noe som bidrar til varmespredning.

4) Pinnene til BGA-array-loddekulene er veldig korte, noe som forkorter signaloverføringsveien og reduserer blyinduktansen og

motstand, og dermed forbedre ytelsen til kretsen.

5) Betraktelig forbedre koplanariteten til I/O-terminalene og redusere tapene forårsaket av dårlig koplanaritet i monteringsprosessen.

6) BGA er egnet for MCM-emballasje og kan oppnå høy tetthet og høy ytelse av MCM.

7) Både BGA og ~BGA er fastere og mer pålitelige enn de fine tonehøyde-fotpakkede IC-ene.

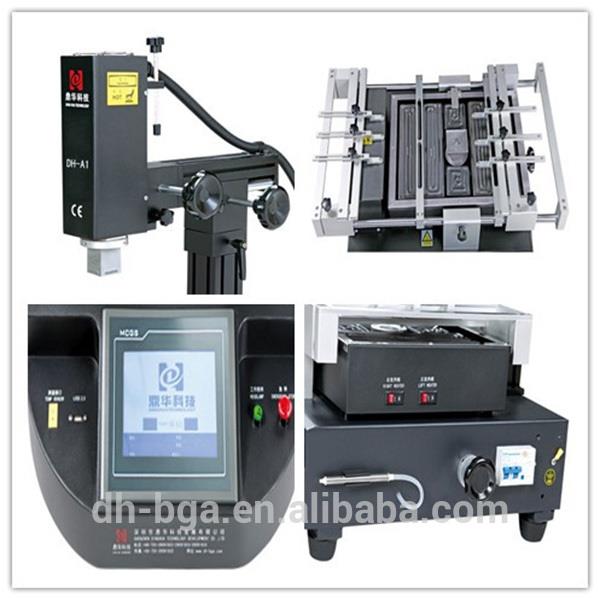

5.Detaljerte bilder av DH-A1 BGA REWORK STATION



6. Pakke- og leveringsdetaljer for DH-A1 BGA REWORK STATION





Leveringsdetaljer for DH-A1 BGA REWORK STATION



Frakt:

1. Forsendelse vil skje innen 5 virkedager etter mottak av betaling.

2. Rask leveringsforsendelse med DHL, FedEX, TNT, UPS og andre måter, inkludert til sjøs eller med fly.
