Touch Screen iPhone BGA Rework Station

1. Produktbeskrivelse av berøringsskjerm iPhone BGA Rework Station DH-B2

Dinghua DH-B2 BGA Rework Station består av 3- varmeapparat (2xhot Air+IR-forvarming), det er for å reparere hovedkort IC/CHIP/

Brikkesett av bærbar PC, mobil, PC, iPhone, Xbox, etc .

Med dobbelt skyggeløse LED -lys, observerer BGA smelter tydelig når du varmer .



2. produktspesifikasjon av DH-B2

Spesifikasjoner
Makt	4800W
lop bedre	Varm luft 800W
Bunnvarmer	Hot Air 1200W, infrarød 2700W
Strømforsyning	AC220V ± 10% 50/60Hz
Dimensjon	L800*W900*H750 mm
Posisjonering	V-Groove PB-støtte, og med en ekstern universell armatur
Temperaturkontroll	K tå termoelement . lukket sløyfekontroll, uavhengig oppvarming
Temperaturnøyaktighet	± 2 grad
PCB -størrelse	Maks 450*500 mm . min 20*20 mm
Workbench finjustering	± 15mm fremover/bakover, ± 15 mm høyre/venstre
BGA -brikke	80*8-1*1mm
Minimum chipavstand	0,15 mm
Temo -sensor	4 (valgfritt)
Net Vei!	36 kg





3. produktfunksjoner

1. Høy suksessrate for chipreparasjoner .
2. Tilpassede dyser kan lages i alle størrelser om nødvendig .
3. Utstyrt med et vakuumrør for å enkelt hente BGA -brikken etter å ha desoldering .
4. Med en USB 2 . 0 -grensesnitt, kan den koble seg til en datamaskin eller en mus for å ta skjermbilder av temperaturkurven eller for systemoppdateringer.
5. Sanntidsinnstillinger og faktisk temperaturprofil Display tillater parameteranalyse og korreksjon .
6. Sikkerhetsfunksjoner inkluderer en overopphetingsbeskyttelse og en nødstoppfunksjon .

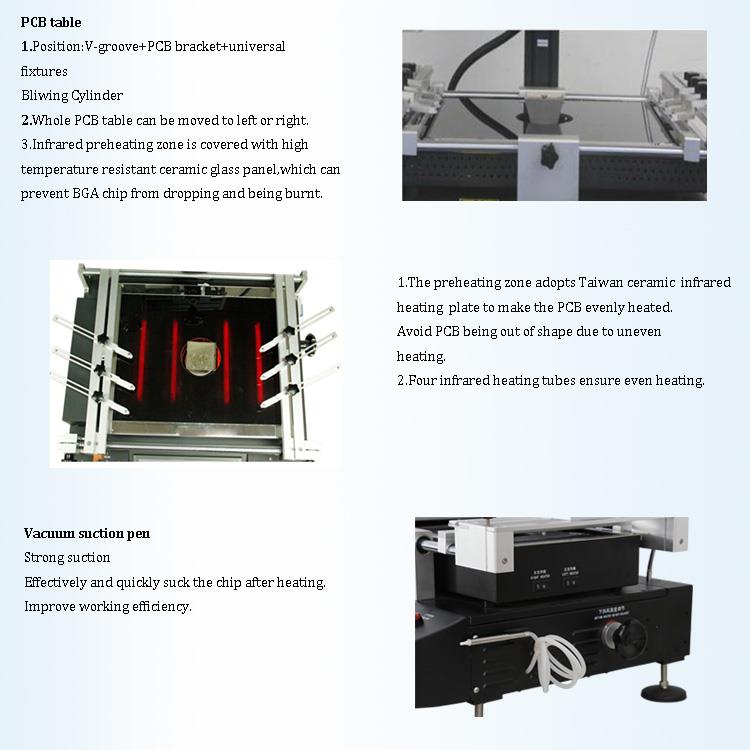

4. produktdetaljer for DH-B1



◆ Hele PCB -tabellen kan flyttes til venstre eller høyre .

◆ Den infrarøde forvarmingssonen er dekket med et høyt temperaturresistent keramisk glasspanel, som forhindrer at BGA-brikken faller eller blir brent .

◆ Forvarmingssonen bruker en taiwan-laget keramisk infrarød varmeplate for å sikre jevn oppvarming av PCB, og unngår deformasjon forårsaket av ujevn varmefordeling .

5. Hvorfor velge berøringsskjerm iPhone BGA Rework Station DH-B2

① Presis PID Intelligent temperaturkontroll - Den viktigste faktoren for å sikre kvaliteten på en BGA -omarbeidingsstasjonens temperaturkurve .

② Nøyaktig omarbeiding varmer bare det nødvendige brikkeområdet . Eventuell overflødig varme blir omdirigert for å forhindre skade på omkringliggende komponenter .

③ Oppvarming påvirker ikke PCBs utseende, selv etter flere bruksområder .

④ bredt spekter av applikasjoner - Én maskin er egnet for forskjellige typer ICS .

⑤ Høy suksessrate for BGA Rework .

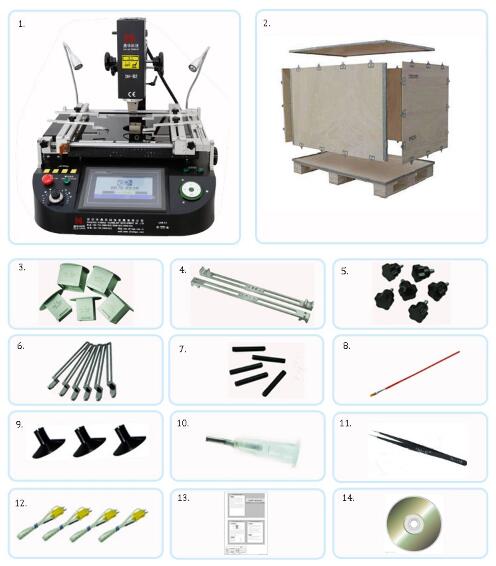

6. pakking

Pakkedetaljer: Standard Plywooden Box .

Fleksible leveringsmetoder: TNT, UPS, DHL, EMS, FedEx, til sjøs, etc .

7. Sikkerhetsforholdsregler for BGA Rework Station

1. Ikke bruk vifter eller andre enheter for å blåse direkte på omarbeidingsstasjonen under drift, da dette kan forårsake ujevn oppvarming av plateoverflaten og brenne arbeidsstykket .
2. Når stasjonen er slått på, må du ikke la noen gjenstander komme i direkte kontakt med varmtemperaturens oppvarmingssone, da dette kan føre til brann eller eksplosjon . PCB skal alltid plasseres på de angitte støttehyllene .
3. Ikke rist omarbeidingsstasjonen; håndtere det forsiktig .
4. Ikke berør områder med høy temperatur, da dette kan forårsake brannskader .
5. Når stasjonen er på, ikke bruk brennbare spray, væsker eller gasser i nærheten av den .
6. Ikke prøv å endre omarbeidingsstasjonen, da dette kan forårsake brann eller elektrisk støt .
7. Den elektriske boksen inneholder høyspenningskomponenter . Ikke prøv å demontere den .
8. Hvis metallobjekter eller væsker faller inn på stasjonen under drift, må du umiddelbart koble strømmen og koble fra strømledningen . Vent til maskinen skal avkjøles helt før du fjerner noe rusk . Rest skitt kan forårsake lukt når maskinen er påstart .
9. I tilfelle unormal oppvarming eller røyk, må du umiddelbart koble fra strømmen og kontakt teknisk support .Koble fra ledninger mellom elektrisk boks og maskindeler ved å holde pluggen direkte-fabrikk for å gjøre det kan føre til dårlig kontakt eller funksjonsfeil .
10. Ikke trykk eller kjør over elektrisk utstyr, strømledninger eller kommunikasjonskabler med omarbeidingsstasjonen, da dette kan forårsake funksjonsfeil, brann eller elektrisk støt .
11. Før du bruker omarbeidingsstasjonen, kan du lese denne håndboken nøye .
