Hot Air berøringsskjerm BGA Reballing Station

Varmluft berøringsskjerm BGA reballing stasjon

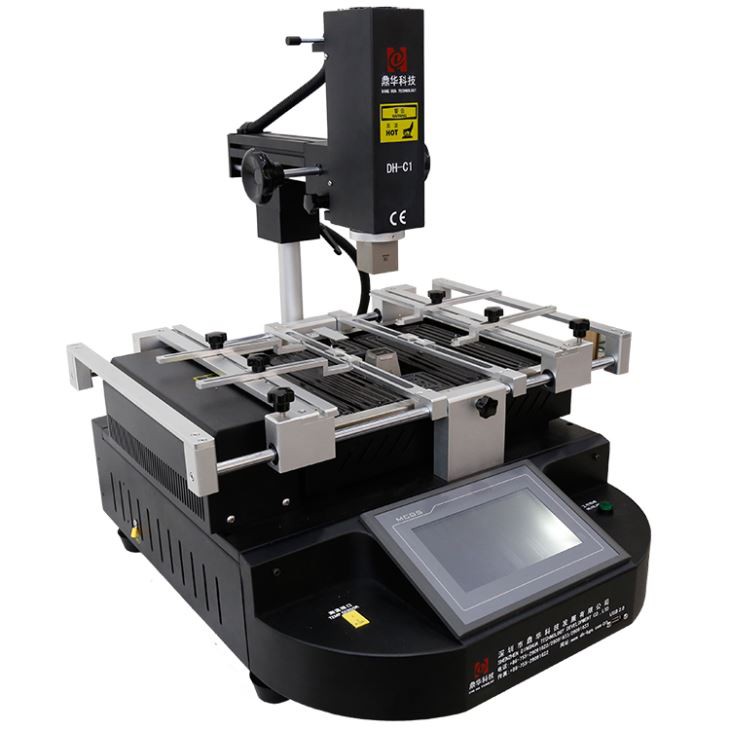

Denne BGA-rework-stasjonen DH-C1, med 6 universale armaturer, 2 stykker bjelker og V-spor for PCB-feste, slik som datamaskin-, mobiltelefon- og spillkonsoll, PS3 / 4 etc. kan forvarmes på, og reparert.

Produktparameter for varmlufts berøringsskjerm BGA reballing stasjon

Produktets funksjon

1. Vedtatt med Lineær glidebryter som kan gjøre finjustering og rask orientering med perfekt posisjoneringsnøyaktighet og hurtig manøvrerbar PCB-maskin.

2. Utstyrt med et berøringspanelgrensesnitt for å sikre at det fungerer stabilt og pålitelig. Og det kan lagre flere temperaturprofileringsdata for brukere. Med passordbeskyttelse og modifikasjon, fungere mens strømmen er på. Temperaturprofilene vises på berøringsskjermen.
3. Tre temperatursoner for å varme opp uavhengig, varme luftvarmere mellom øvre og nedre soner, IR-varme i bunnen, temperatur presis kontroll er ± 2 ℃. Den øvre temperatursonen kan flyttes fritt etter behov, den andre sonen kan justeres opp og ned. Topp- og bunnvarmere kan stilles inn på flere segmenter samtidig. IR-varmesone kan justeres utgangseffekt i lys av driftskrav.

4. Varmluftsdysen kan roteres i 360 grader, IR-varmeren i bunnen kan varme opp PCB-bordet jevnt.
5. Høy-nøyaktighet K-type termoelement kontrollert med lukket sløyfe. Det kan teste temperaturen nøyaktig gjennom eksternt temperaturmåling grensesnitt, PCB bordet plassert ved lukket V-form slot. Den fleksible og praktiske universelle jiggen kan forhindre skade eller PCB deformasjon, så vel som den passer for alle størrelser av BGA-pakken.

6. Å ha alarmpromptefunksjon etter sveising er gjort, spesielt lagt til tidlig varslingsfunksjon for praktisk drift.

7. Det har bestått CE-sertifikat. Den er utstyrt med nødstoppbryter og beskyttelsesutstyr for å slå av automatisk når en unormal ulykke skjedde. Under denne situasjonen er temperaturen ute av kontroll, og kretsen kan automatisk koble av strømmen med en dobbel over temperatur beskyttelse funksjon. PCB reparasjonsmaskin.

Produktdetaljer av varmlufts berøringsskjerm BGA reballing stasjon

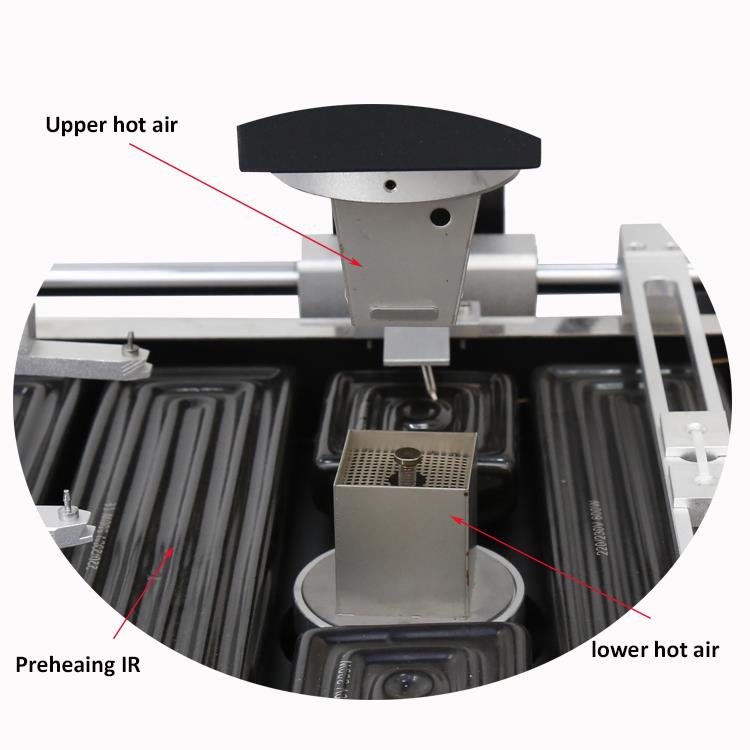

3 uavhengige varmeområder, øvre varmluft, lavere varmluft og forvarming IR, øvre / nedre dyser kan tilpasses etter chipstørrelse eller form etc.

IR-oppvarmingsområde for PCB-forvarmet, egnet for 390 * 400mm, som for eksempel iPhone, MacBook og annen mobiltelefon, PCB-PC.

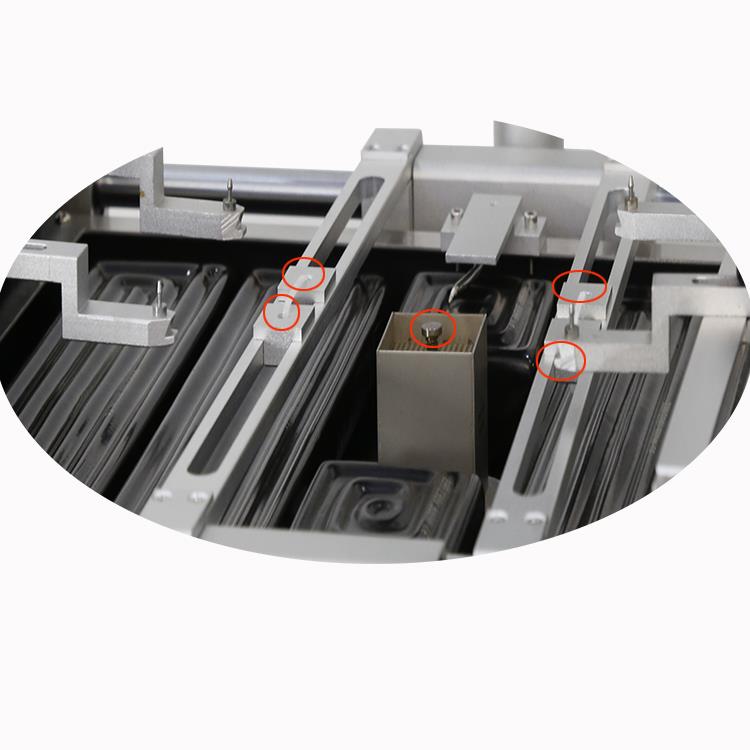

"5-punkts" -støtte under PCB som varmes opp, for å få det til å holde seg på samme nivå, slik at PCB ikke blir deformert.

PCB-feste

Tynn-tipp for det lille hullet i en PCB som uansett hvilken som helst form.

V-spor for de PCB med uregelmessig form

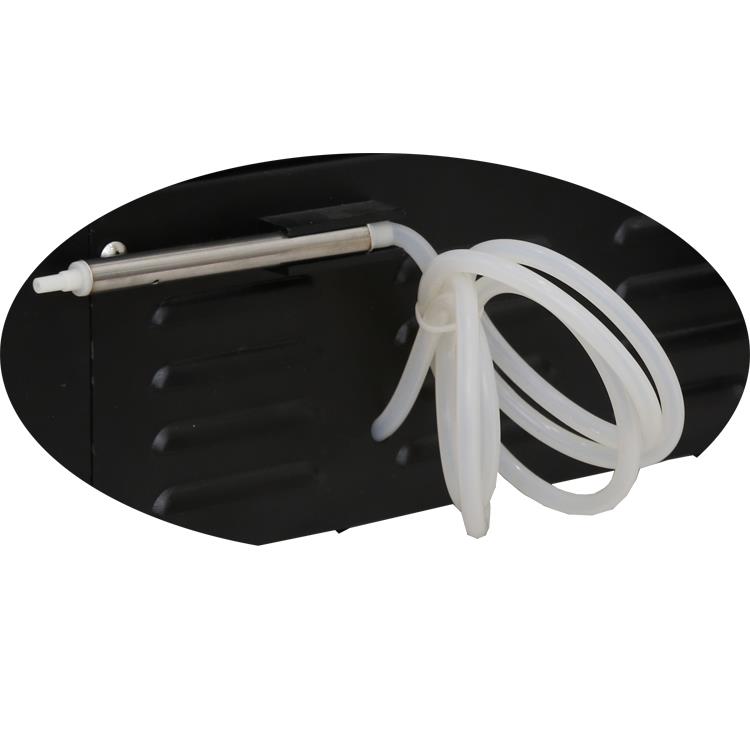

Vakuumpenn

Pumpe innebygd, vakuumpenn installert utenfor maskinen og med opptil 1m mykt rør for oppspalting eller utskifting av chip.

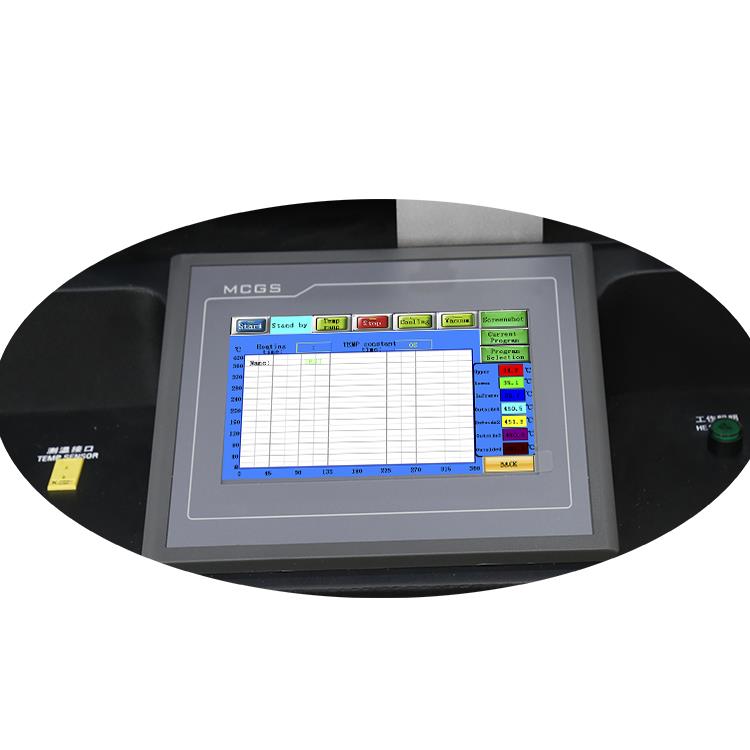

MCGS-merkedatamaskin med berøringsskjerm, PID-beregning for å fange sanntids-temperatur og kalibrering, varmetap er mye tregere enn konkurrenter, de er nøkkelen viktige for et vellykket omarbeidingsresultat.

Produktkvalitet av varmluft berøringsskjerm BGA reballing stasjon

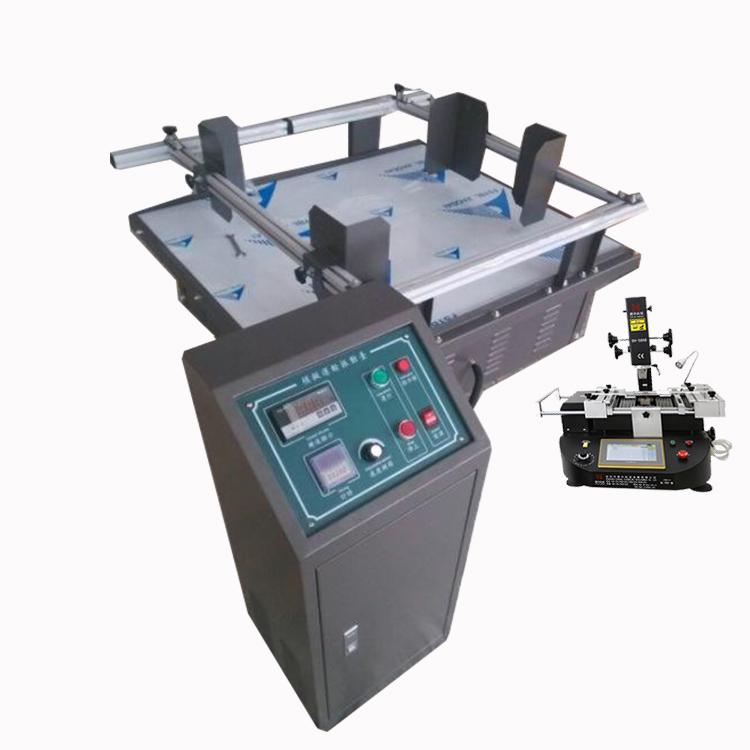

Vibrasjonsprøvingsmaskin for at maskinen kan vibrere som et kjøretøy som kjører, slik at vi kan se om det oppstår et problem, en gang gjorde det, det kan løses på verksted.

Så langt, som Foxconn, ZTE og Gionee har brukt våre maskiner, og gjenspeiles veldig bra, de har akseptert ut teknikk, så våre maskiner må også møte deg.

Vanlige spørsmål om hot air berøringsskjerm BGA reballing stasjon

1. Q: Hva er funksjonen av strømmen i lodding?

A: Det er å rengjøre metalloksydlaget på overflaten av loddet, for å redusere overflatespenningen og øke varmeoverføringen.

2. Q: Hva er flux?

A: Flux er hjelpematerialet i lodding. Nødvendig for lodding, men etter lodding ikke noe bidrag og kan til og med skade som et katalysatormateriale.

3. Spørsmål: Hva er lodding?

A: Uten å forstyrre den kjemiske eller fysiske strukturen, binder sammen samme eller forskjellige metaller med hverandre både elektrisk og mekanisk ved å bruke et annet metall eller legering som fyllstoff eller retensjon.

4. Spørsmål: Hva er desoldering?

A: I elektronikk er desoldering fjerning av lodd og komponenter fra et kretskort for feilsøking, reparasjon, utskifting og berging.

Noen av praktisk reparasjon teknisk

Dirigentreparasjon, overfladetrådsmetode

OVERSIKT

Denne metoden brukes på PC-kort for å erstatte skadede eller manglende kretser på PC-bordets overflate. En lengde av standardisolert eller ikke-isolert ledning brukes til å reparere den skadede kretsen.

FORSIKTIGHET

Kretsbredder, avstand og nåværende bæreevne må ikke reduseres under tillatt toleranser.

FREMGANGSMÅTE

1. Rengjør området.

2. Fjern den ødelagte delen av kretsen ved hjelp av kniven. Den skadede kretsen skal trimmes tilbake til et punkt der kretsen fortsatt har en god binding til PC-platen.

MERK

Varme kan påføres på den skadede kretsen ved hjelp av loddejern, slik at kretsen blir lettere fjernet.

3. Bruk en kniv og skrap av en loddemaske eller et belegg fra endene av den gjenværende kretsen.

4. Fjern alt løs materiale. Rengjør området.

5. Påfør en liten mengde væskefluks til endene av gjenværende krets. Tinn den avsluttede enden av hver krets ved hjelp av loddetinn og et loddejern.

6. Rengjør området.

7. Velg en ledning som passer til bredden og tykkelsen på kretsen som skal byttes ut. Klipp en lengde omtrent etter behov. Se tabell 1 for Solid Wire Equivalents.

8. Strip kabelen og tinn endene om nødvendig. Ikke isolert ledning kan brukes til korte reparasjoner dersom ledere ikke krysses.

9. Rengjør ledningen.

10. Hvis ledningen er lang eller har bøyninger, kan den ene enden bli loddet før den nye formen dannes. Sett ledningen på plass. Ledningen skal overlappe den eksisterende kretsen minst 2 ganger kretsbredden. Ledningen kan holdes på plass med Kapton tape under lodding.

Hvis konfigurasjonen tillater det, bør overlapningsleddet fellesforbindelse være minst 3,00 mm (0.125 ") fra den tilhørende avslutningen. Dette gapet vil minimere muligheten for samtidig reflow under lodding.

11. Påfør en liten mengde væskefluks til overlappingsfugen.

12. Lap lodde ledningen til den ene enden av kretsen på PC-bordets overflate. Kontroller at ledningen er riktig justert.

Bøy ledningen etter behov for å matche formen på den manglende kretsen.
