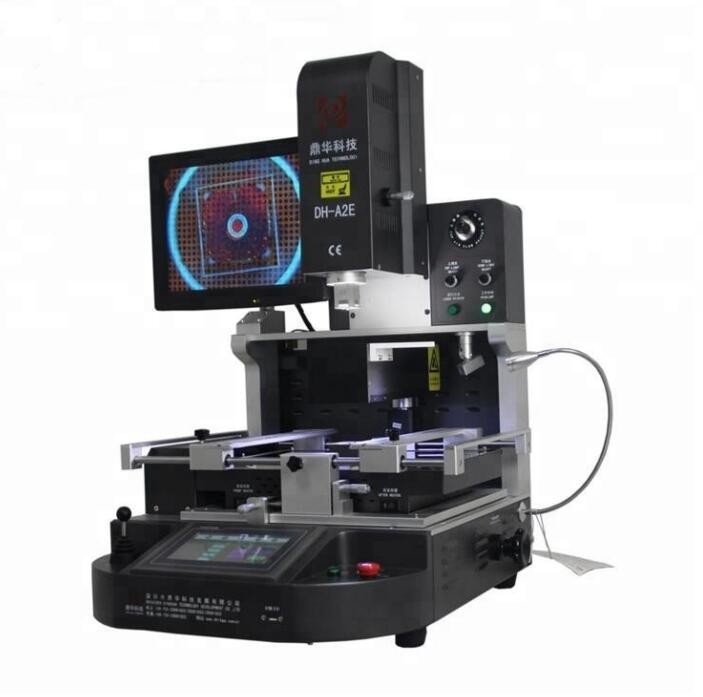

Hot Air BGA Re-work Station Reparasjon

                                                                                  Macbook CPU reparasjonsverktøysett DH-A2E

En varmlufts BGA omarbeidingsstasjon er et utstyr som brukes til å reparere ball grid array (BGA) komponenter på trykte

kretskort (PCB). Stasjonen består av et varmeelement som bruker varmluft til å smelte det eksisterende loddetinn på

BGA-komponent, noe som gjør det lettere å fjerne fra PCB. Varmlufts BGA-omarbeidingsstasjonen kan også brukes til å plassere

en ny BGA-komponent på kretskortet ved å reflowe loddetinnet ved hjelp av varmeelementet.

Spesifikasjoner:

1	Total kraft	5200w
2	3 uavhengige varmeovner	Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w
3	Spenning	AC220V±10% 50/60Hz
4	Elektriske deler	7'' berøringsskjerm + intelligent tempkontrollmodul med høy presisjon + trinnmotordriver + PLS + LCD-skjerm + høyoppløselig optisk CCD-system + laserposisjonering
5	Temperaturkontroll	K-Sensor lukket sløyfe + PID automatisk tempkompensasjon + tempmodul, tempnøyaktighet innenfor ±2 grader.
6	PCB posisjonering	V-spor + universalarmatur + flyttbar PCB-hylle
7	Gjeldende PCB-størrelse	Maks 370x410mm Min 22x22mm
8	Gjeldende BGA-størrelse	2x2mm~80x80mm
9	Dimensjoner	600x700x850 mm (L*B*H)
10	Nettovekt	70 kg



Søknader:

Prosessen med å reparere en BGA-komponent ved å bruke en varmlufts BGA-omarbeidingsstasjon involverer flere trinn. Først,

det eksisterende loddetinn på BGA-komponenten smeltes ved hjelp av varmluft, slik at komponenten kan fjernes fra

PCB. Området rundt BGA-komponenten rengjøres deretter for å fjerne gjenværende loddemetall eller rusk.

Når området er rent, plasseres en ny BGA-komponent på kretskortet, og loddet strømmer tilbake med den varme luften

BGA omarbeidingsstasjon. Temperaturen og luftstrømmen til varmeelementet er nøye justert for å sikre at

loddetinn smeltes jevnt og BGA-komponenten er godt festet til PCB.

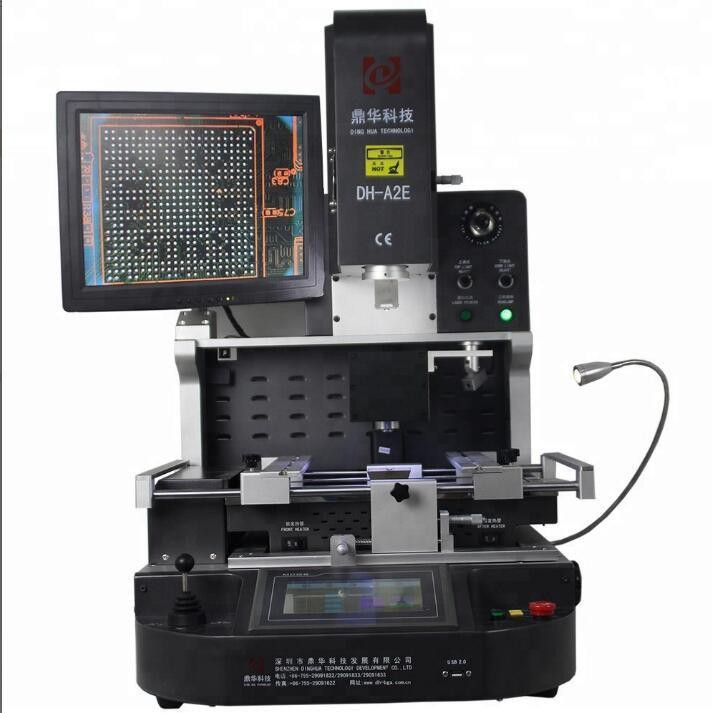

Helautomatisk lodderobotsystem DH-A2E

DH-A2E styres gjennom en brukervennlig berøringsskjerm. Det ergonomisk utformede instrumentpanelet inkluderer

joystick-kontroll for både kamerazoom og, når systemet er i manuell modus, vertikal kontroll av den øvre varmeren

og plasseringshode.

Skivejusteringer kontrollerer komponent og PCB-belysning samt luftstrøm fra den øvre varmeren, presis kontroll av

som kan forhindre forskyvning av små flis under reflow.

Rework-stasjonens panel inkluderer også en innebygd K-type termoelementinngang og en USB-port for eksport av loddemetall

temperaturprofiler til en flash-stasjon.

Totalt sett er varmlufts BGA-omarbeidingsstasjonen et verdifullt verktøy for å reparere komplekse elektroniske enheter og kan bidra til å utvide

levetiden til dyrt utstyr ved å tillate at defekte komponenter erstattes i stedet for å kassere hele enheten.

Pakkeliste:

Materialer: Kraftig trekasse+trestenger+bestandig perlebomull med film

1 stk Macbook CPU reparasjonsverktøysett

1 stk børstepenn

1 stk bruksanvisning

1 stk CD-video

3 stk toppdyser

2 stk bunndyser

6 stk universalarmaturer

6 stk festeskruer

4 stk støtteskrue

Sugestørrelse: Diameter i 2,4,8,10,11mm

Innvendig sekskantnøkkel: M2/3/4

Dimensjon: 81*76*85cm

Bruttovekt: 115 kg
