Automatisk optisk SMD-omarbeidingsmaskin

Automatisk optisk smd-omarbeidingsmaskin

1. Rask forhåndsvisning:

Automatiske optiske SMD-omarbeidingsmaskiner er svært effektive og allsidige verktøy for alle elektroniske samlebånd. De tilbyr en rekke fordeler som kan forbedre produktivitet, nøyaktighet og kvalitetskontroll.

For det første er disse maskinene i stand til å reparere og erstatte selv de mest komplekse overflatemonterte komponentene med letthet og hastighet. Deres avanserte optiske systemer sikrer presis plassering og justering av komponenter, og garanterer at de er riktig installert og fungerer som de skal.

For det andre er automatiske optiske SMD-omarbeidingsmaskiner brukervennlige og enkle å betjene. Med intuitiv programvare og kontroller kan operatører raskt lære å bruke dem, noe som reduserer treningstiden og øker den generelle produktiviteten.

I tillegg er disse maskinene svært pålitelige og konsekvente. De tilbyr pålitelig ytelse og nøyaktighet, og sikrer at hver sammenstilling fullføres til samme høye standard hver gang, og minimerer risikoen for defekter og feil.

Dessuten er automatiske optiske SMD-omarbeidingsmaskiner kostnadseffektive i det lange løp. De krever relativt lite vedlikehold og har lang levetid, noe som gjør dem til en smart investering for elektronikkprodusenter som ønsker å spare penger og forbedre bunnlinjen.

Avslutningsvis er fordelene ved å bruke en automatisk optisk SMD-omarbeidingsmaskin klare. De gir en allsidig og effektiv løsning for reparasjon og utskifting av overflatemonterte komponenter, forbedrer produktivitet, nøyaktighet og kvalitetskontroll, samtidig som de er enkle å bruke og kostnadseffektive over tid.



2. Spesifikasjon



Spesifikasjon
1	Total kraft	6800W
2	Toppvarmer	1200W
3	Undervarmer	2. 1200W, 3. IR-varmer 4200W
4	Makt	AC220V±10±50Hz
5	Driftsmodus	To moduser: manuell og automatisk.
6	HD berøringsskjerm	intelligent mann-maskin, digital systeminnstilling.
7	Optisk CCD kameralinse	Forover / bakover, høyre / venstre for hånd
8	Chipmater	automatisk
9	Trekk	Vakuumsuger kan være fleksibel (1~3cm), finn automatisk ut midten av chip, en fjær installert på arbeidsplattformen, og IR kan flyttes til lys eller høyre osv.
10	Kameraforstørrelse	10x - 220x
11	Finjustering av arbeidsbenken:	±15 mm fremover/bakover, ±15 mm høyre/venstre
12	BGA-posisjonering	Laserposisjon, rask og nøyaktig plassering av PCB og BGA
13	Plassering av PCB	Intelligent posisjonering, PCB kan justeres i X, Y retning med "5-punktsstøtte" + V-spor PCB-brakett + universalfester.
14	Temperaturkontroll	K-sensor, tett sløyfe, PLS-styring
15	Plasseringsnøyaktighet:	±0,01 mm
16	Temp nøyaktighet	±1 grad
17	Belysning	Taiwan led arbeidslys, justerbar i alle vinkler
18	Lagring av temperaturprofil	50 000 grupper
19	PCB størrelse	Maks 530×490 mm Min 22×22 mm
20	BGA-brikke	2x2 - 80x80 mm
21	Minimum chip-avstand	0.15 mm
22	Ekstern temperatursensor	4 stk
23	Maskinens dimensjoner	780x740x890mm
24	Nettovekt	97 kg
25	Bruttovekt	140 kg
26	Pakkedimensjon	118*86*121 mm



2. Produktfunksjoner og bruksområder for DH-A4D BGA omarbeidingsstasjon

1. Avanserte funksjoner i Dinghua DH-A4 BGA omarbeidingsstasjon
2. Innebygd industriell PC, høyoppløselig berøringsskjermgrensesnitt, PLS-kontroll
3. K-type lukkekretskontroll
4. automatisk temperaturjusteringssystem
5. V-spor PCB støtte
6. Fleksibel og praktisk avtagbar armatur
7. Ulike størrelser av BGA-dyser

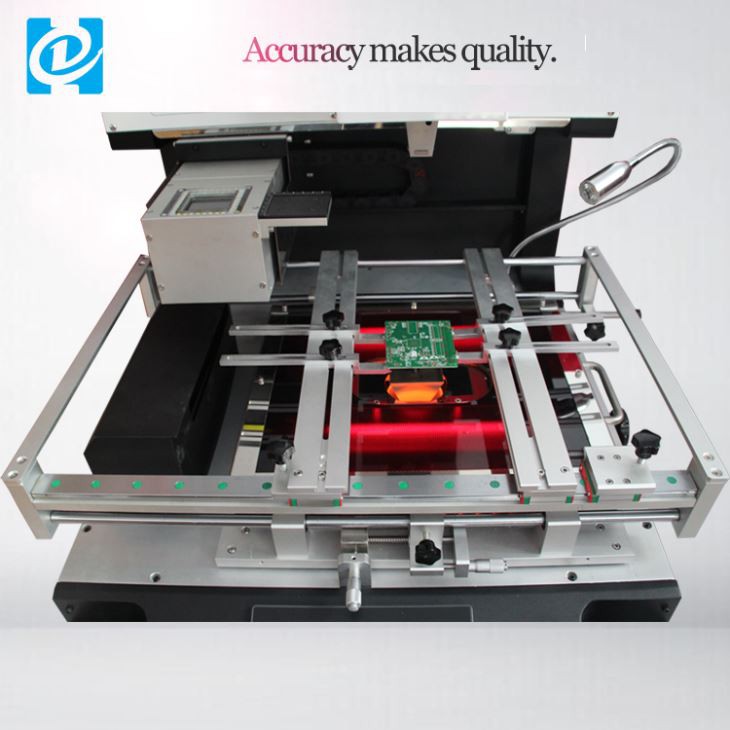

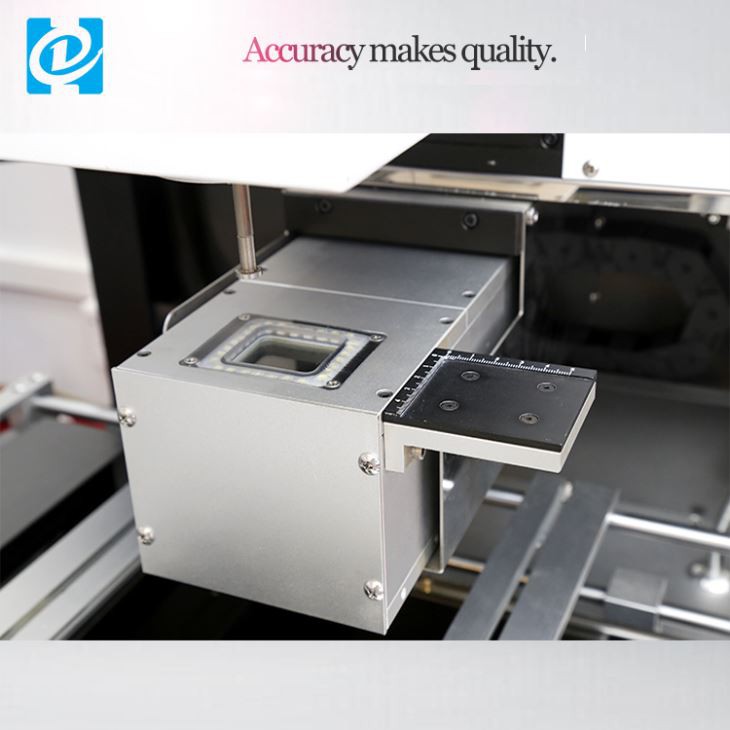

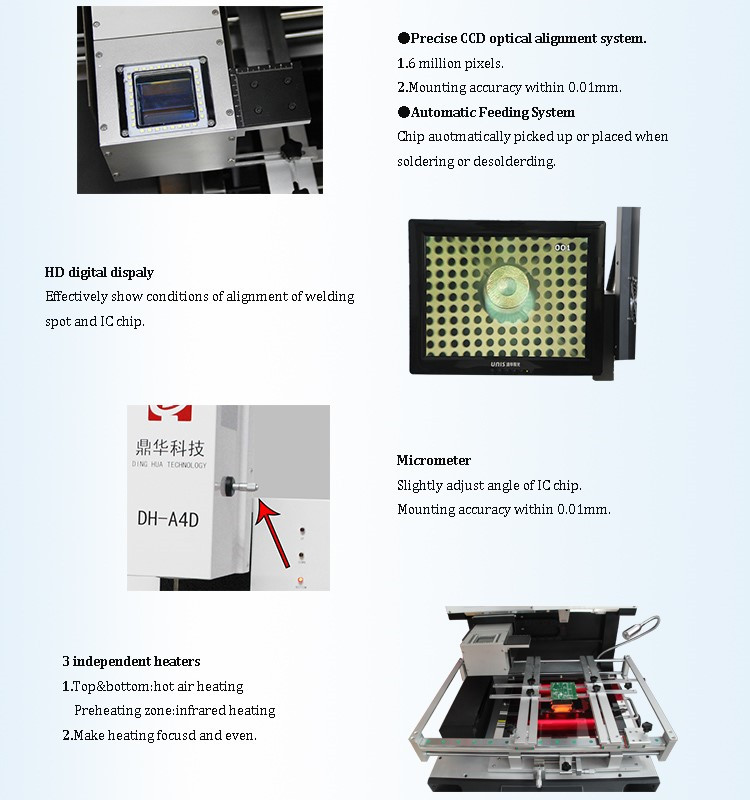

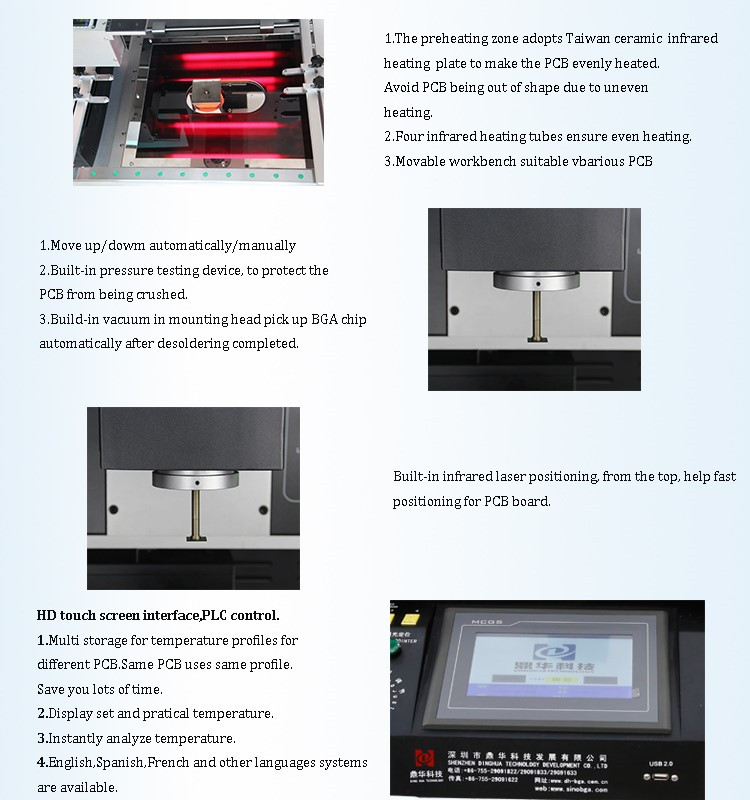

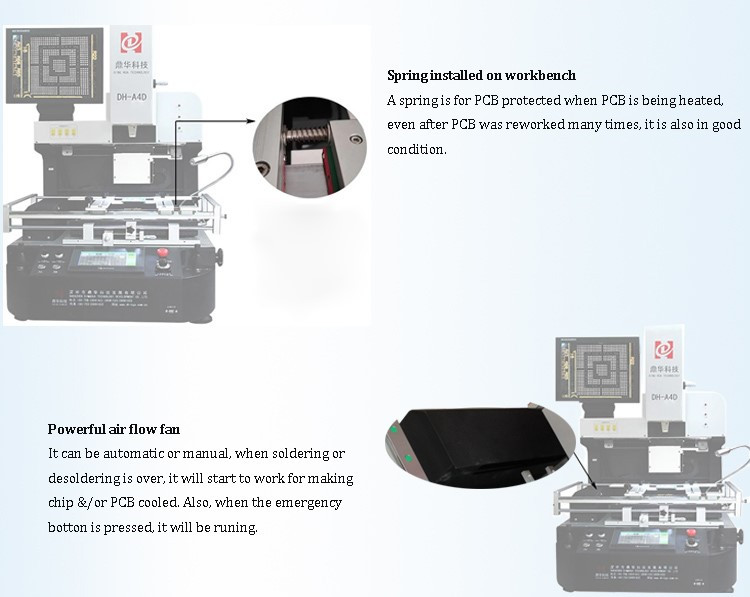

4.Detaljerte bilder av A4 BGA REWORK STATION

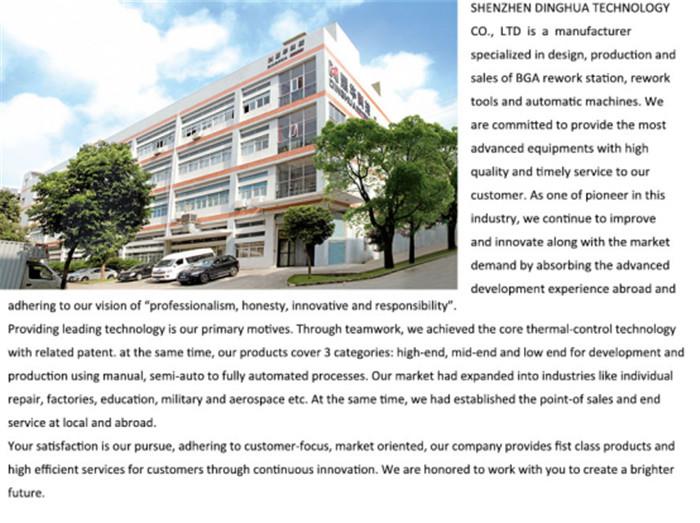

3. Bedriftsprofil

Om oss



4. Noen bilder av vår fabrikk og BGA omarbeidingsstasjon

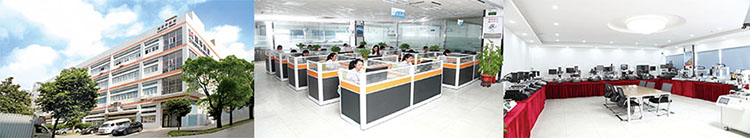

Kontorer

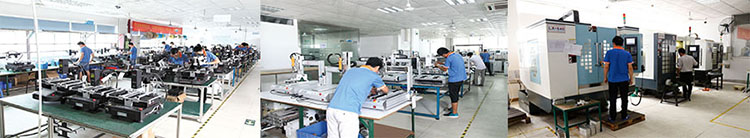

Produksjonslinjer

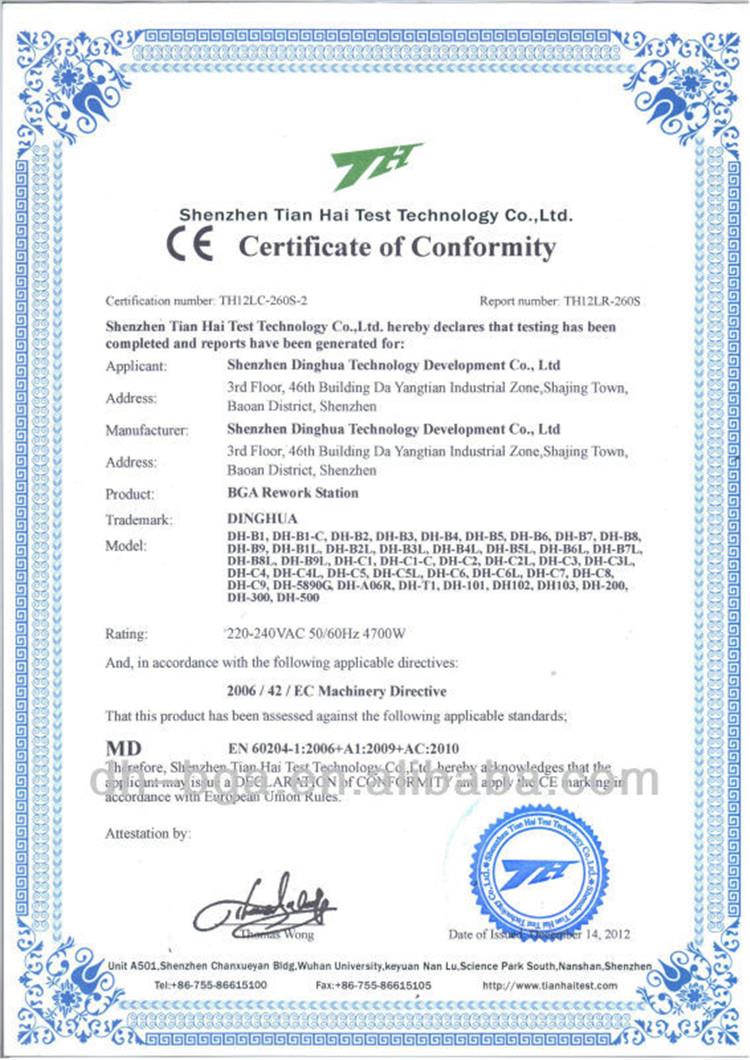

Patenter og CE-sertifisering som nedenfor







5. En del av våre kunder

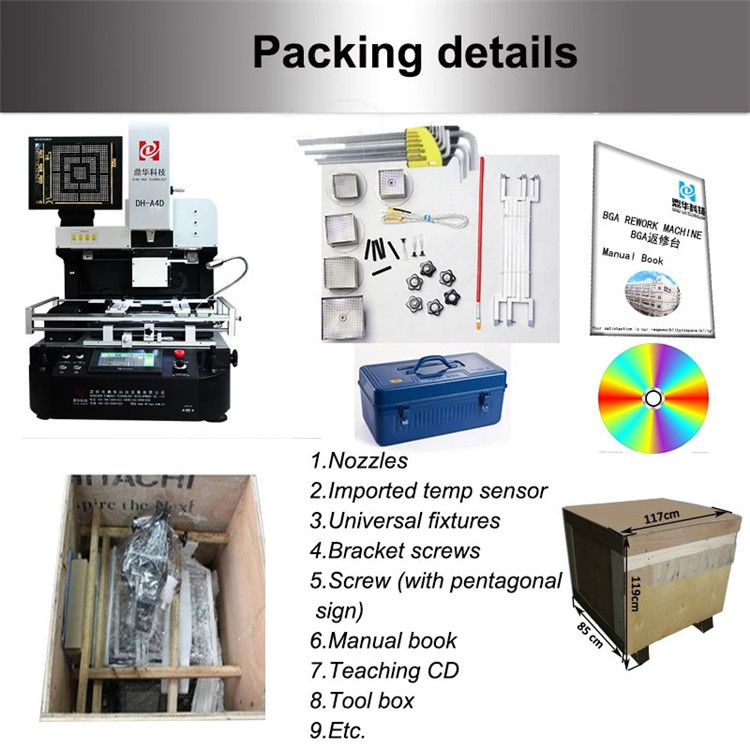

6. Pakking og levering og tjenester av DH-A4D BGA REWORK STATION

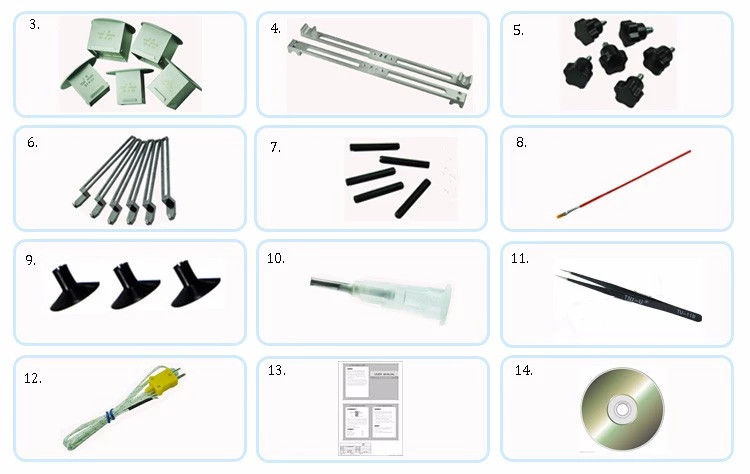

Pakkeliste
1	Maskin	1 sett
2	Alt pakket	i et trehus
3	Topp munnstykke:	3 stk (31*31mm,38*38mm,41*41mm)
4	Bunndyse:	2 stk (34*34mm, 55*55mm)
5	Bjelke:	2 stk
6	Plommeknott:	6 stk
7	Unicersal oppstilling:	6 stk
8	Støtteskrue:	5 stk
9	Børstepenn:	1 stk
10	Vakuumkopp:	3 stk
11	Vakuumnål:	1 stk
12	Pinsett:	1 stk
13	Temp sensor ledning:	1 stk
14	Profesjonell instruksjonsbok:	1 stk
15	Undervisnings-CD:	1 stk

Pakkedetaljer:

Kryssfinerboks (blitt desinficert),

pakningsstørrelse: 85*119*117cm,

tilbehør: dyser, termoelement,

indre sekskantnøkler og undervisning

CD osv.



Leveringsdetaljer,

Med DHL, TNT, FEDEX, flyfrakt, sjøfrakt og landtransport etc. tar det 3~30 dager å ankomme til

destinasjon i henhold til forskjellige fraktmåter.





7. Vanlige spørsmål

Q. Hva er fordelen med produktet ditt?

A:* Alle våre produkter er CE-sertifisert.

* Vi er original fabrikk, prisen er mye mer konkurransedyktig og høyere verdi for pengene.

* Profesjonelle ingeniører og salgsteam gir deg støtte



Spørsmål: Hva er pakken din? Er det trygt under transporten?

A: Alle våre BGA-rework-stasjoner er pakket i solid treboks med skum, pinner og bånd for å fikse på innsiden. Det er trygt

nok under transporten.



Spørsmål: Hvilken vei og hvor mange dager kommer maskinen? Hva er pakken din?

A: Vi sender med DHL, Fed-ex, UPS, etc (dør til dør service), 4 ~ 7 dager før ankomst; med fly til nærmeste flyplass

(Dør til flyplasstjeneste) 2~5 dager å ankomme; sjøveien til din nærmeste havn, 10~20~30~40 dager å ankomme.

(annet land annen tid)



Spørsmål: Om garantien, hvor lenge og hvordan gjøre ettersalgsservicen?

A: 1 års garanti for reservedeler og teknisk støtte for hele livet. Vi har profesjonelt teknisk team, for alle spørsmål,

assistentvideoer er også tilgjengelig.
