Beskrivelse

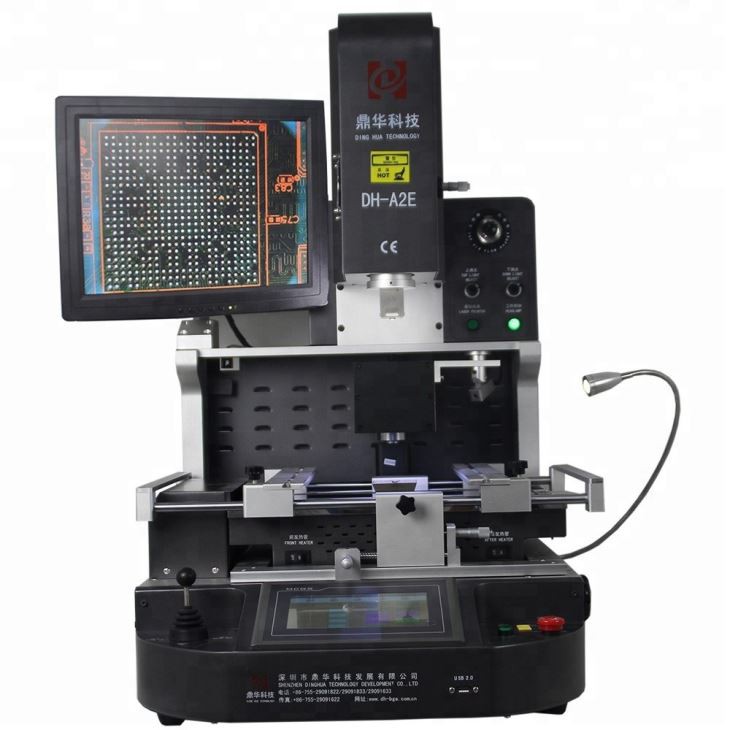

Mobiltelefonreparasjon BGA loddebordutstyr
Operasjonsdemo:
Mobiltelefonreparasjon BGA-loddebordutstyr "refererer til spesialiserte verktøy og arbeidsstasjoner som brukes til lodde og omarbeidende BGA (Ball Grid Array) -komponenter i mobiltelefonreparasjoner . BGA er en type overflatemontering emballasje som brukes til integrerte kretser (ics), vanlig {{{}
Desoldering bga ball og tinn
Spesifikasjoner:
| 1 | Total kraft | 5200w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200W, Nedre varm luft 1200W, bunninfrarød forvarming 2700W |
| 3 | Spenning | AC220V ± 10% 50/60Hz |
| 4 | Elektriske deler | 7 '' Berøringsskjerm + høy presisjon Intelligent Temp Control Module + Stepper Motor Driver + PLC + LCD Display + High Resolution Optical CCD System + Laser Positioning |
| 5 | Temperaturkontroll | K-Sensor lukket sløyfe + PID automatisk temp-kompensasjon + temp-modul, temp nøyaktighet innen ± 2 grader . |
| 6 | PCB -posisjonering | V-Groove + Universal Fixture + Bevegelig PCB-hylle |
| 7 | Gjeldende PCB -størrelse | Maks 370x410mm min 22x22mm |
| 8 | Gjeldende BGA -størrelse | 2x2mm ~ 80x80mm |
| 9 | Dimensjoner | 600x700x850mm (l*w*h) |
| 10 | Nettovekt | 70 kg |
Applikasjoner:
Karakteristisk:
Mobiltelefonreparasjon BGA loddebordutstyrer designet for å jobbe med forskjellige størrelser på BGA, QFP og andre komponenter . Det har et avansert optisk system kalt "Split Vision" og et presist posisjonering av lodde-systemet, slik at du enkelt og trygt erstatter en hvilken som helst komponent . den innebygde LCD-skjermen.

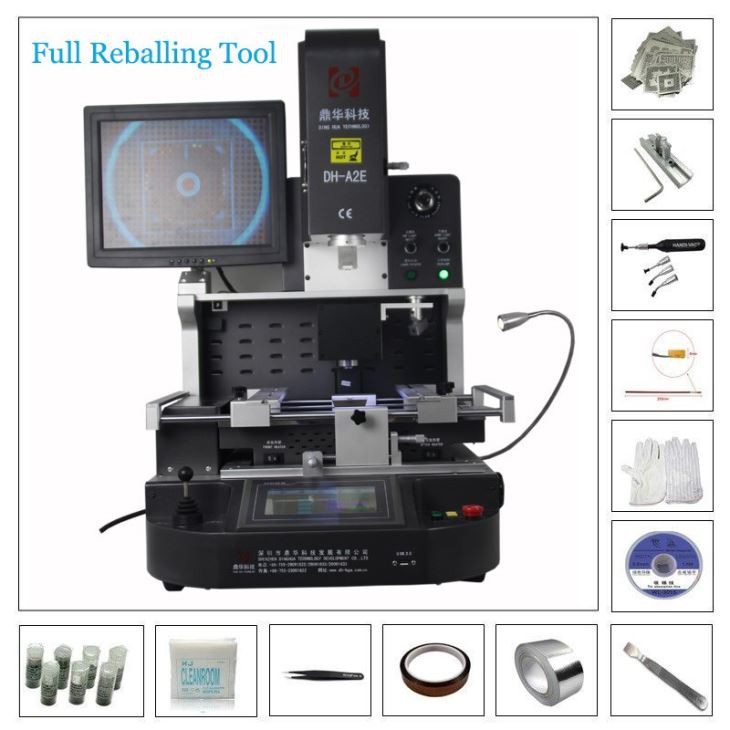

Pakkeliste:
Materialer: Sterk tresak+trestenger+Proof Pearl Cottons With Film
- 1 stk mobiltelefonreparasjon BGA loddebordutstyr
- 1 stk børstepenn
- 1pc bruksanvisning
- 1PC CD -video
- 3pcs toppdyser
- 2 stk bunndyser
- 6pcs universelle inventar
- 6pcs festede skruer
- 4pcs støtteskrue
- Sucker størrelse: diametre i 2,4,8,10,11mm
- Indre sekskantsknip: M2/3/4
- Dimensjon: 81*76*85cm
- Bruttovekt: 115 kg
Spesifikasjon:
|
Total kraft |
5200W |
|
Toppvarmer |
1200W |
|
Bunnvarmer |
2. 1200W, 3. IR -varmeovn 2700W |
|
Spenning |
AC220V/110V ± 10 ％ 50Hz |
|
Fôringssystem |
Auto fôringssystem for chip |
|
Operasjonsmodus |
To modus: Manuell og automatisk, gratis velg! HD berøringsskjerm, intelligent menneskemaskin, digital systeminnstilling . |
|
Lagring av temperaturprofil |
50, 000 grupper (ikke-begrenset antall grupper) |
|
Optisk CCD -kameralinse |
Automatisk strekking og bretting for å plukke og plassere BGA -brikke |
|
Kameraforstørrelse |
1,8 millioner piksler |
|
Workbench finjustering: |
± 15mm fremover/bakover, ± 15 mm høyre/venstre |
|
Plasseringsnøyaktighet: |
± 0,015mm |
|
BGA -posisjonering |
Laserposisjonering, rask og nøyaktig plassering av PCB og BGA |
|
PCB -stilling |
Intelligent posisjonering, PCB kan justeres i x, y retning med "5 poeng support" + V-Groov PCB Bracket + Universal Fixtures . |
|
Belysning |
Taiwan ledet arbeidslys, enhver vinkeljusterbar |
|
Temperaturkontroll |
K sensor, lukk sløyfe, PLC -kontroll |
|
Temp Nøyaktighet |
± 2 grad |
|
PCB -størrelse |
Maks 450 × 400 mm min 22 × 22 mm |
|
BGA -brikke |
1x 1 - 80 x80 mm |
|
Minimum chipavstand |
0,015mm |
|
Eksternt temperamentsensor |
1pc |
|
Dimensjoner |
L740 × W630 × H710 mm |
|
Nettovekt |
70 kg |
