SMD Rework Station med kamera
1. Optisk justeringssystem
2. Lasersentreringsindikator
3. Infrarød forvarming
4. To varmluftsoppvarminger
Beskrivelse

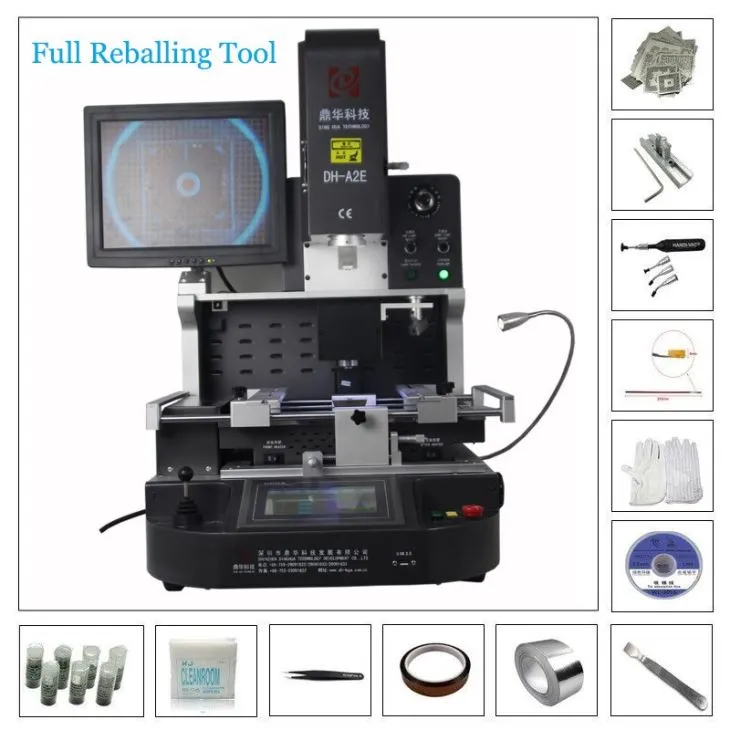

SMD Rework Station med kamera DH-A2E
En SMD Rework Station med kamera (Surface Mounted Device Rework Station) er et spesialisert verktøy
brukes i elektronikkreparasjon og -produksjon for å fjerne og erstatte komponenter på kretskort (PCB).
Det er et utstyr som varmer opp komponenter som skal skiftes ut med varmluft, samtidig som det har en innebygd
kamera for bedre synlighet.
Avlodde chip-nivå
Spesifikasjoner:
| 1 | Total kraft | 5200w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w |
| 3 | Spenning | AC220V±10% 50/60Hz |
| 4 | Elektriske deler | 7'' berøringsskjerm + intelligent temperaturkontrollmodul med høy presisjon + trinnmotordriver + PLS + LCD-skjerm + høyoppløselig optisk CCD-system + laserposisjonering |
| 5 | Temperatur kontroll | K-Sensor lukket sløyfe + PID automatisk tempkompensasjon + tempmodul, tempnøyaktighet innenfor ±2 grader. |
| 6 | PCB posisjonering | V-spor + universalarmatur + flyttbar PCB-hylle |
| 7 | Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
| 8 | Gjeldende BGA-størrelse | 1*1mm~80x80mm |
| 9 | Dimensjoner | 600x700x850 mm (L*B*H) |
| 10 | Netto vekt | 70 kg |
Applikasjoner:
Karakteristisk:
SMD Rework Station med kamera DH-A2E
DH-A2E SMD omarbeidingsstasjon med kamera har to varmluftvarmere, en topp og en bunn, for fullt
kontrollerbar avlodding og omlodding som gir solide resultater uten å skifte selv den minste
komponenter.
For forvarming er den nederste varmluftvarmeren omgitt av en 2700W "Rapid IR" under vann. Denne IR
forvarmeren øker forsiktig temperaturen på PC-en eller LED-substratet for å forhindre forvrengning og redusere stress
på komponentene og loddeforbindelsene ved siden av omarbeidingsstedet. De infrarøde varmeovnene er helt innelukket
et glassbeskyttet rom som raskt sprer varme og forhindrer rusk i å falle ned i elementene,
sikrer operatørsikkerhet, redusert vedlikehold og enkel rengjøring.
Pakkeliste :
Materialer: Kraftig trekasse+trestenger+sikker perlebomull med film
1 stk SMD Rework Station med kamera
1 stk børstepenn
1 stk bruksanvisning
1 stk CD-video
3 stk toppdyser
2 stk bunndyser
4 stk universalarmaturer
4 stk festeskruer
5 stk støtteskrue
Sugestørrelse: Diameter i 2,4,8,10,11mm
Innvendig sekskantnøkkel: M2/3/4
Dimensjon: 81*76*85cm
Bruttovekt: 115 kg
Fleksibel levering
•TNT
•DHL
•FedEx
•UPS
•EMS
•VED SJØEN
Video av BGA-omarbeidingsstasjonen:
