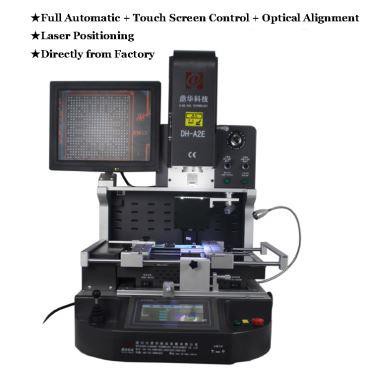

Automatisk IC-fjerningsmaskin

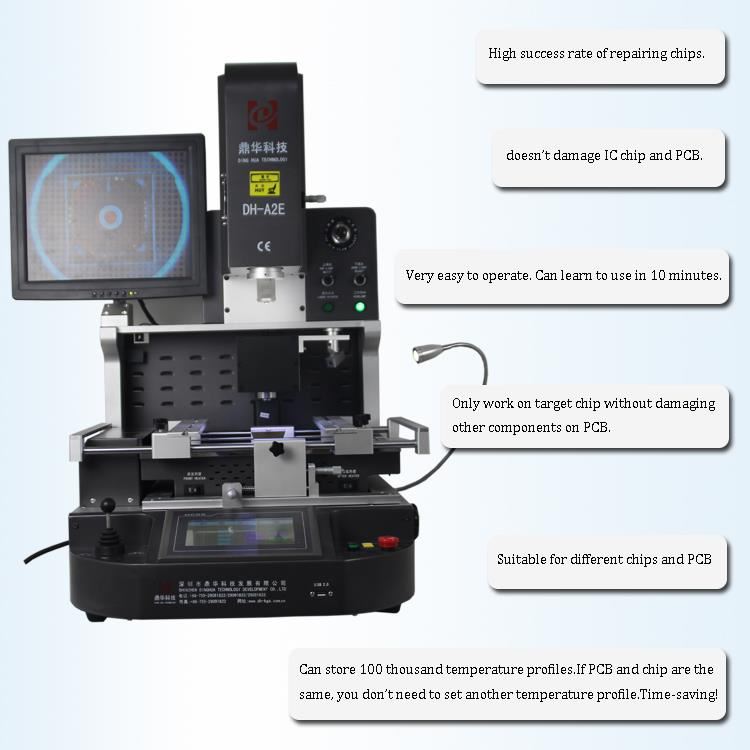

Hot Air BGA Rework Station Automatisk IC Removal Machine er enkel å betjene med høy vellykket reparasjonshastighet. Den har 3 uavhengige varmesystem og optisk justering system. Den er pakket i sterk og stabil trekasse, som er egnet for lang internasjonal transitt.
Beskrivelse
Automatisk IC-fjerningsmaskin
1.Anvendelse av automatisk IC fjerning maskin
Hovedkortet til datamaskin, smarttelefon, laptop, MacBook logikk bord, digitalkamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustrien, bilindustrien, etc.
Egnet for ulike typer chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.
2.Product Funksjoner av Automatisk IC fjerning Machine
• Svært effektiv, langvarig 400 W hybrid varmehode
• Valgfritt med 800 W IR-bunn oppvarming
• Svært korte loddetørider som er gjennomførbare
• Aktivering med fotbryter for sikkerhet
• Bruk lysdioder på systemet
• Intuitiv betjening uten programvare

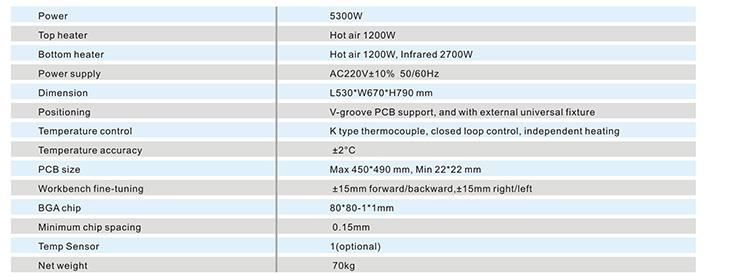

3.Spesifikasjon av automatisk IC fjerning maskin

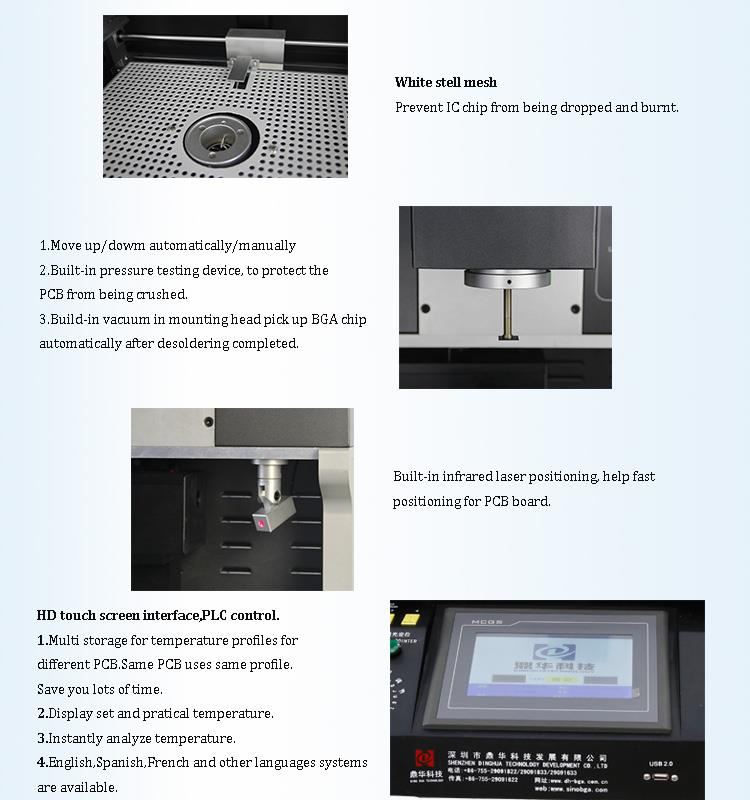

4.Details av automatisk IC fjerning maskin

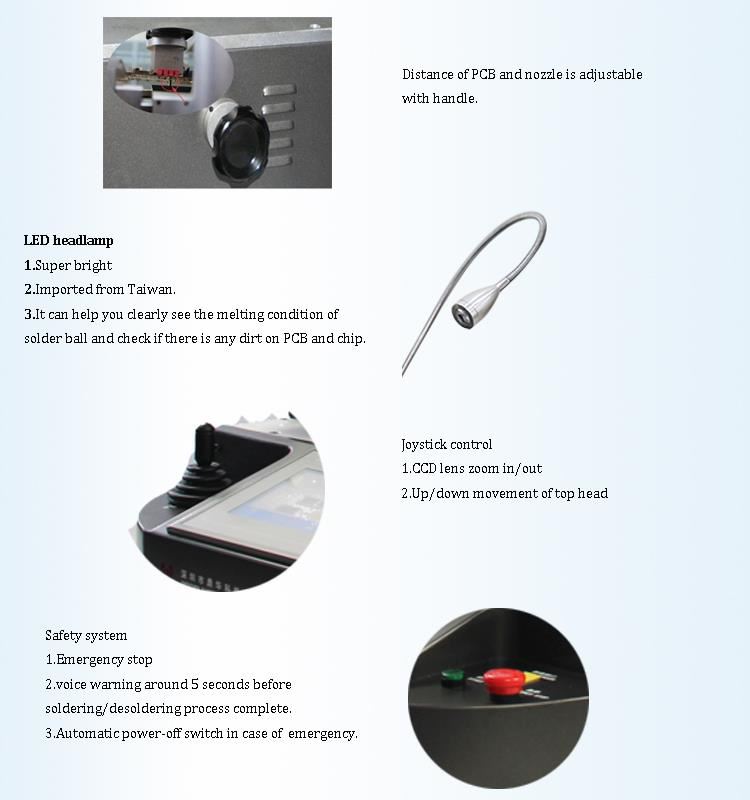

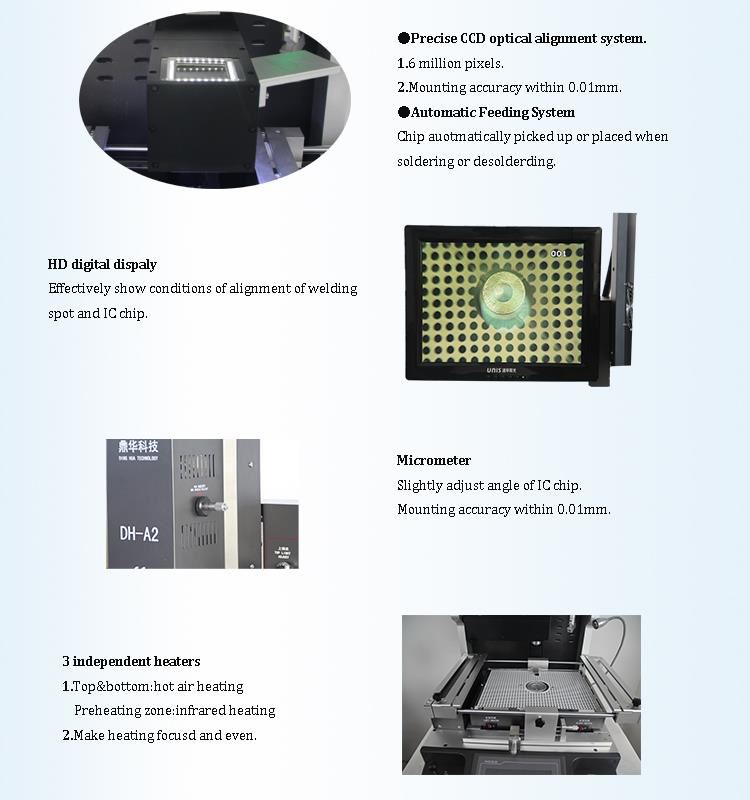

1.CCD kamera( presis optisk justering system) ; 2.HD digital skjerm; 3. Mikrometer (juster vinkelen på en chip); 4.3 uavhengige varmeovner ( varmluft og infrarød );5. Laserposisjonering;6. HD berøringsskjerm grensesnitt,PLC-kontroll; 7.Led hodelykt; 8.Joystick kontroll.

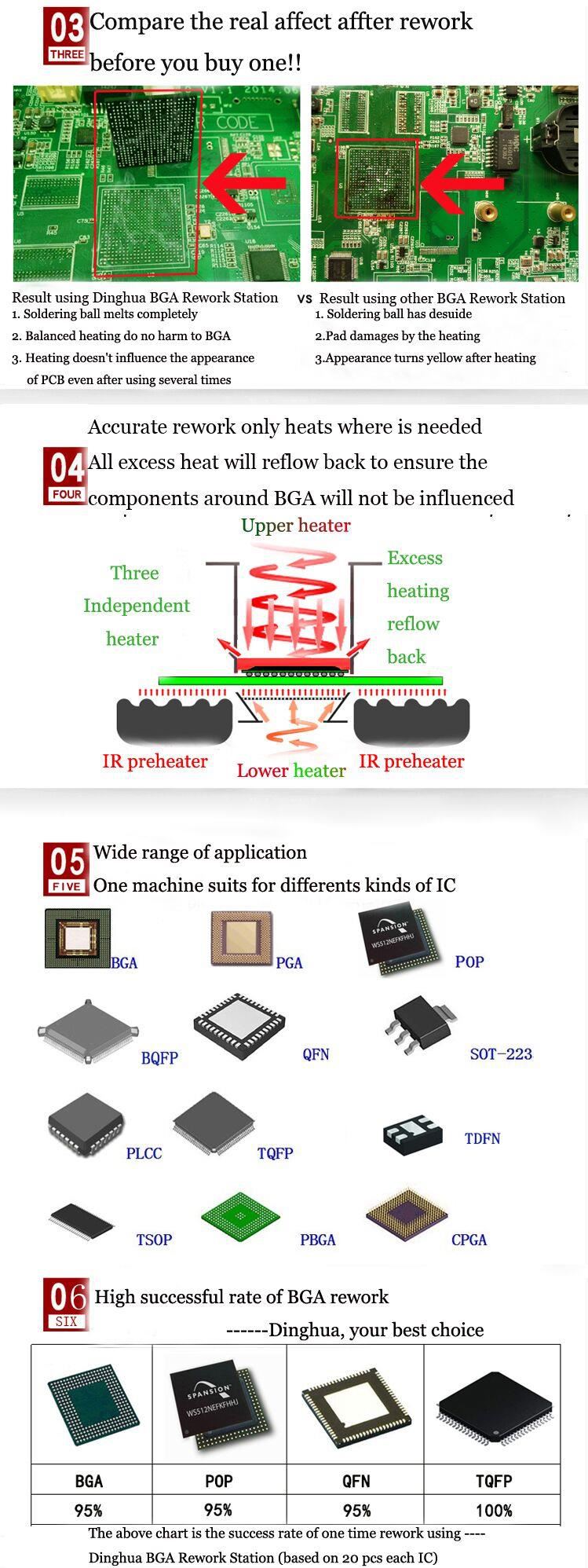

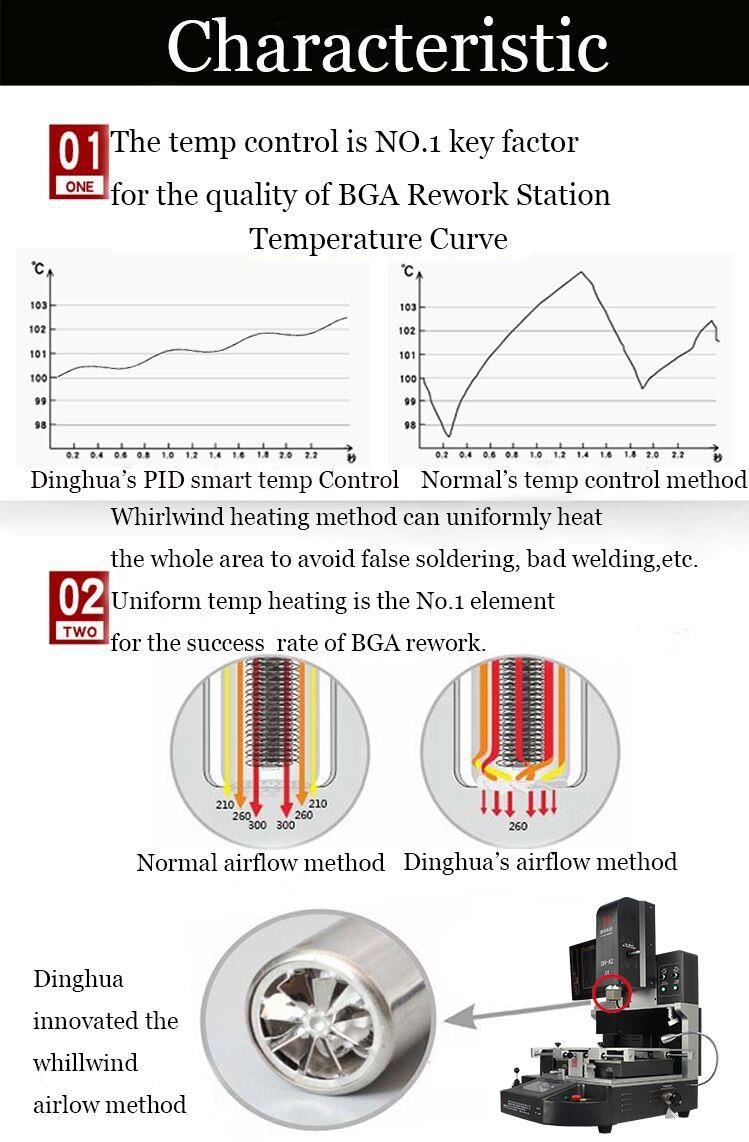

5.Why velg vår automatiske IC fjerning maskin?
6.Certificate av automatisk IC fjerning maskin
7. Kontakter:
E-post: john@dh-kc.com
WhatsApp/Wechat:+86 157 6811 4827
8.Relatert kunnskap
Reparasjonsmetode for QFP-brikker
(1) Kontroller først om det er noen komponenter rundt enheten som påvirker driften av firkantspissen. Disse komponentene skal demonteres først, og deretter re-fast og deretter re-fast.
(2) Påfør en fin børste og fluks på alle loddeskjøtene rundt enheten.
(3) Velg en firkantet loddeboltspiss (35 W for enheter i liten størrelse og 50 W for store enheter) for å legge til en passende mengde lodde i enden av firkantet loddejernspissen, og fest den på loddeleddet der enhetspinnene må fjernes. Firkantet spissen skal være flat og må lodde alle loddeledd på alle fire endene av enheten.
(4) Etter at loddeleddet er fullstendig smeltet (flere sekunder), klemmes enheten med pinsettene og forlater umiddelbart puten og loddejernsspissen.
(5) Rengjør og nivå lodde gjenværende på pads og enheten fører med en loddejern.
(6) Hold enheten med pinsett, juster polariteten og retningen, juster pinnene til putene og plasser dem på de tilsvarende putene. Etter justering, hold nede med pinsettene og ikke flytt.
(7) Bruk en flat spadespiss til å lodde enheten diagonalt 1-2 pinner for å fikse posisjonen til enheten. Etter å ha bekreftet nøyaktigheten, påfør en fin børste på lodde på alle pinnene og putene rundt enheten. I skjæringspunktet mellom pinnetåen og puten, sakte og jevnt dra ned fra den første pinnen, og legg til litt ∮0,5-0,8 mm loddewire. På denne måten er alle de fire sidepinnene på enheten loddet.
(8) Når du loddes PLCC-enheten, skal loddejernspissen og enheten være i en vinkel på mindre enn 45° og loddet i skjæringspunktet mellom J-blybøyd overflate og puten.
