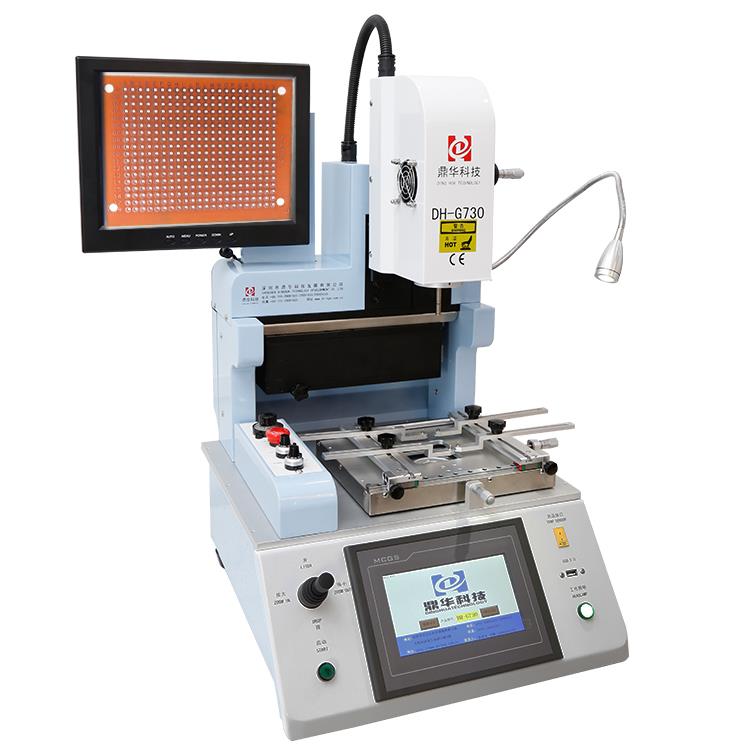

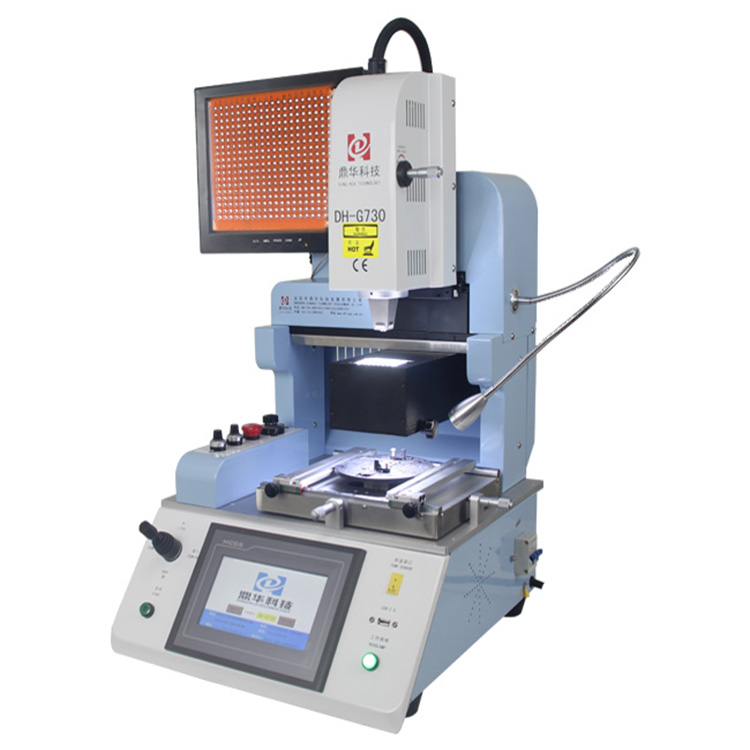

Mobiltelefon automatisk BGA Rework Station

Automatisk BGA -omarbeidingsstasjon er en Precision Rework Machine designet for automatisk avsollering, rengjøring, justering og omlegging av BGA -brikker (og andre SMD -komponenter) på mobiltelefonens hovedkort . den kombinerer:

• Dual oppvarming (øverst og bunn, ofte med IR -oppvarming)
• Vision Systems (CCD + Laser) for presis justering
• Lukket temperaturkontroll
• Automatiserte pick -and -place og vakuum pickup -funksjoner

Mobiltelefonreparasjonsstasjon IC Rebærmaskin designet for iPhone

DH-G730 Maskinens venstre side . Joystick, Top Air-Flow justeringsfunksjon og nødnøkkel osv. For iPhone, Samsung og Huawei osv

Maskinens høyre side, strømsikker bryter, arbeidslys . IC Rework Station for liten PCBA reparert .

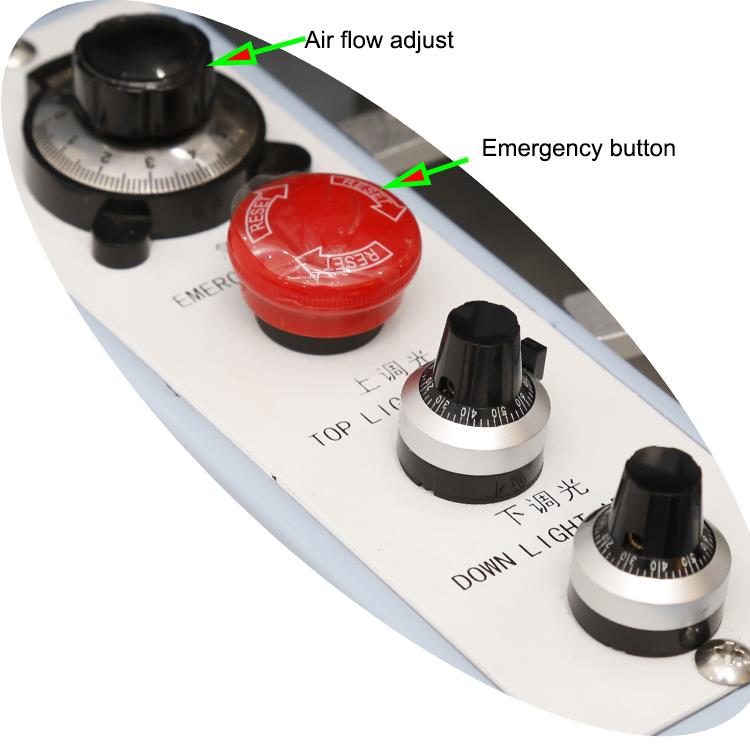

Den øverste luftstrømjusteringsknappen, nødnøkkelen og lyset justering for optisk CCD-objektiv, brukt til IC-brikke reparasjon på iPhone .

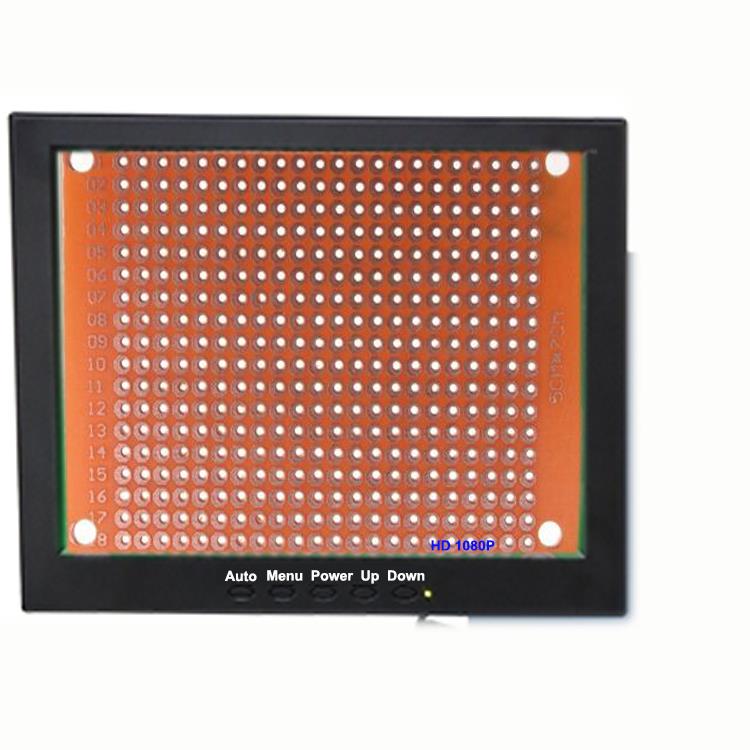

HD -skjermbilde, 1080p 15 tommer, zoome inn/ut til 200 ganger, noe som gjør alle prikker som er sett tydelig .

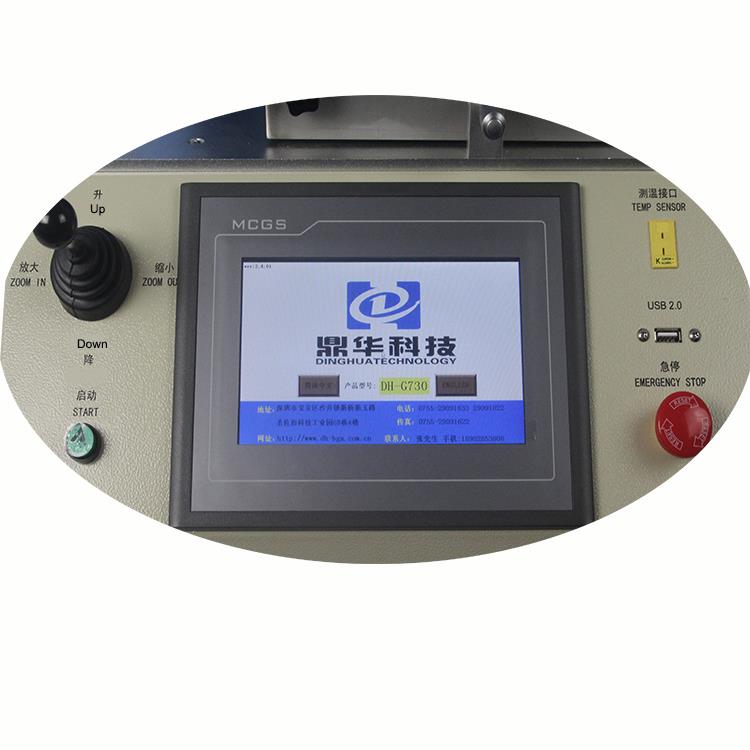

Enkelt og praktisk driftsgrensesnitt, når manuell, bruker joysticks for å angi alle parametrene, bare klikk på "Start" for å starte alt arbeidet .

Funksjoner:

1.Innebygd industriell PC, digitale systeminnstillinger, to uavhengige varmesoner, Panasonic CCD -kamerasystem, HD berøringsskjermsamtalergrensesnitt, PLC -kontroll, multifunksjonell integrert kontroll, ergonomisk design, sammenleggbar optisk objektiv, valgfri nummerering, lagring og valgbar temperaturprofiler .

2.To driftsmodus i systemet: Auto/manual .

• Auto -modus:Automatisk Solders/Desolders BGA med en knapp .
• Manuell modus:Beveger det øverste hodet opp/ned til lodde/desolder BGA ved hjelp av joysticks .

Begge modusene er kombinert med optisk justering og laserposisjonering for å fullføre prosessen . I mellomtiden gjør det innebygde vakuumet det praktisk å hente BGA-brikken .}}

3.Flere funksjoner: "Rask posisjonering", "temperaturbeholdning", "trykksensor", "øyeblikkelig temperaturanalyse", "stemmevarsel før oppvarming avsluttes", "HD Visual Optical Alignment", "Høy presisjonstemperaturkontroll, høy reparasjonshastighet, høy stabilitet," osv. .

4.Høypresisjon K-type termoelement Lukket-sløyfekontroll og PID-automatisk temperaturkompensasjonssystem . Utstyrt med PLC, temperaturmoduler og en intelligent kontrollenhet, sikrer den temperaturavviket innen ± 1 grad . I tillegg, den eksterne temperaturmålingskinnen som tillater temperatur for temperaturen for temperaturen for temperaturen for temperaturen, tillater den eksterne temperaturen for temperaturen for temperaturen for temperaturen ..

5.Bevegelig universell armatur forhindrer PCB -skader på perifere komponenter, egnet for å reparere alle typer PCB .

6.LED-belysning med høy kraft sikrer tilstrekkelig arbeidslysstyrke . Magnetiske dyser i forskjellige størrelser, laget av titanlegering, er enkle å erstatte og installere, og motstå deformasjon og rust .

7.6–8 temperatursegmenter kan settes for øverste og bunnvarme (opptil 16 segmenter totalt) . støtter lagring på 50, 000 temperaturkurver, som kan nummereres, modifiseres og brukes når som helst for forskjellige BGAS . kurveanalyse, innstilling, og justering er også tilgjengelig via berøringenescre}}}}}}}}}}}}}}}}}}}} -analyse, og brukes, og justering er også tilgjengelig via berøringen.

8.Stemmevarsel 5–10 sekunder før oppvarmingen er på minner operatøren om å hente BGA -brikken i tid . Etter oppvarming, vil kjøleviften aktivere automatisk . Når temperaturen synker til romtemperatur (<45℃), the cooling system stops automatically to prevent heater aging.

CE -sertifisert . Dobbeltbeskyttelse: Overopphetingsvakt + nødstoppfunksjon .
