Optisk North Bridge BGA Rework Station

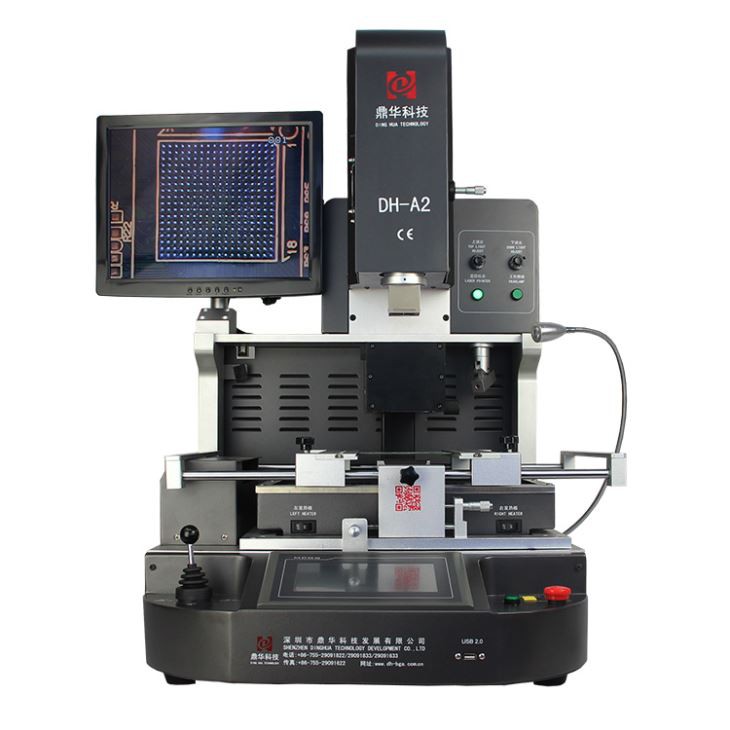

1. DH-A2 automatisk BGA-omarbeidingsstasjon med berøringsskjerm og optisk justeringssystem.
2. Høy suksessrate for reparasjoner.3-års garanti for varmesystem.1-års garanti for hele BGA omarbeidingsstasjon
3. Egnet PCB-størrelse: Maks 450 * 490, Min 22 * 22 mm; Chipstørrelse:80*80-1*1mm
4. PLS-kontroll.
Beskrivelse
Optisk North Bridge BGA Rework Station
1. Anvendelse av Optical North Bridge BGA Rework Station
Egnet for PCB av forskjellige elektroniske produkter.
Hovedkort til datamaskin, smarttelefon (Iphone, Huawei, Samsung), bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.
Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.

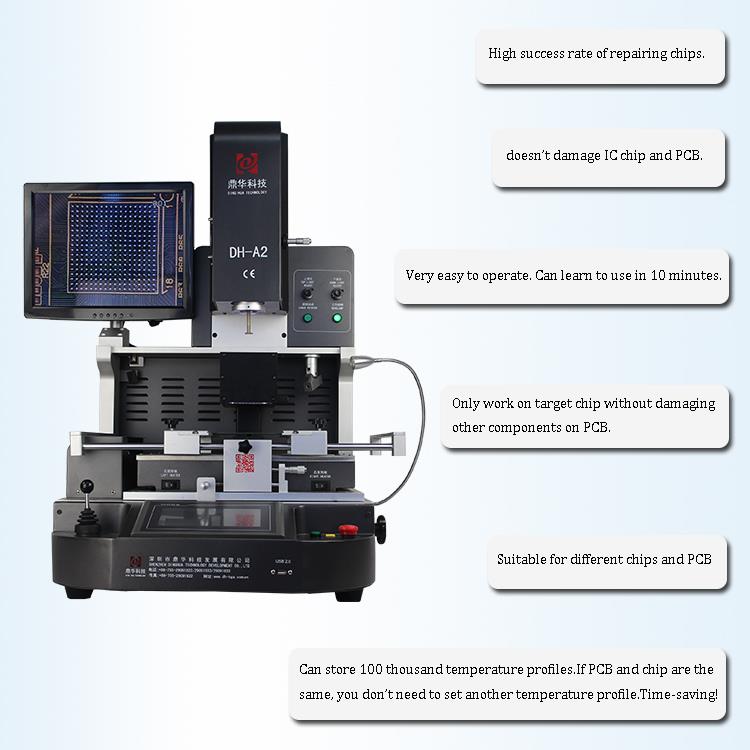

2. Produktegenskaper til Optical North Bridge BGA Rework Station
• Automatisk avlodding, montering og lodding.
•Høy suksessrate for reparasjon av brikke og PCB.
•Maskinen vil ikke skade omkringliggende komponenter rundt målbrikken på PCB på grunn av streng temperaturkontroll.
• Nøyaktig optisk justeringssystem

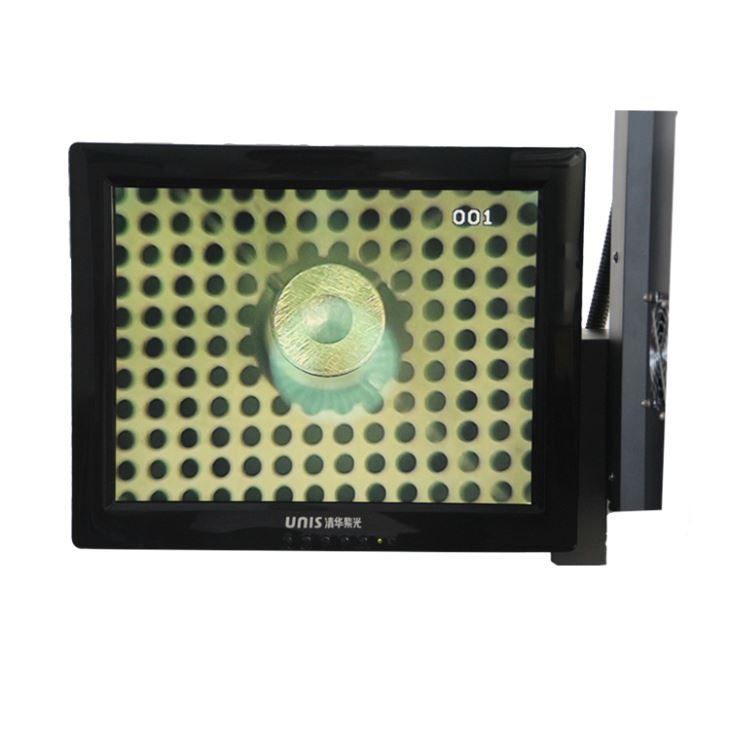

Panasonic CCD-kameralinse øker effektivt nøyaktigheten av justeringen og suksessraten for reparasjoner. Bildet vises på skjermen.

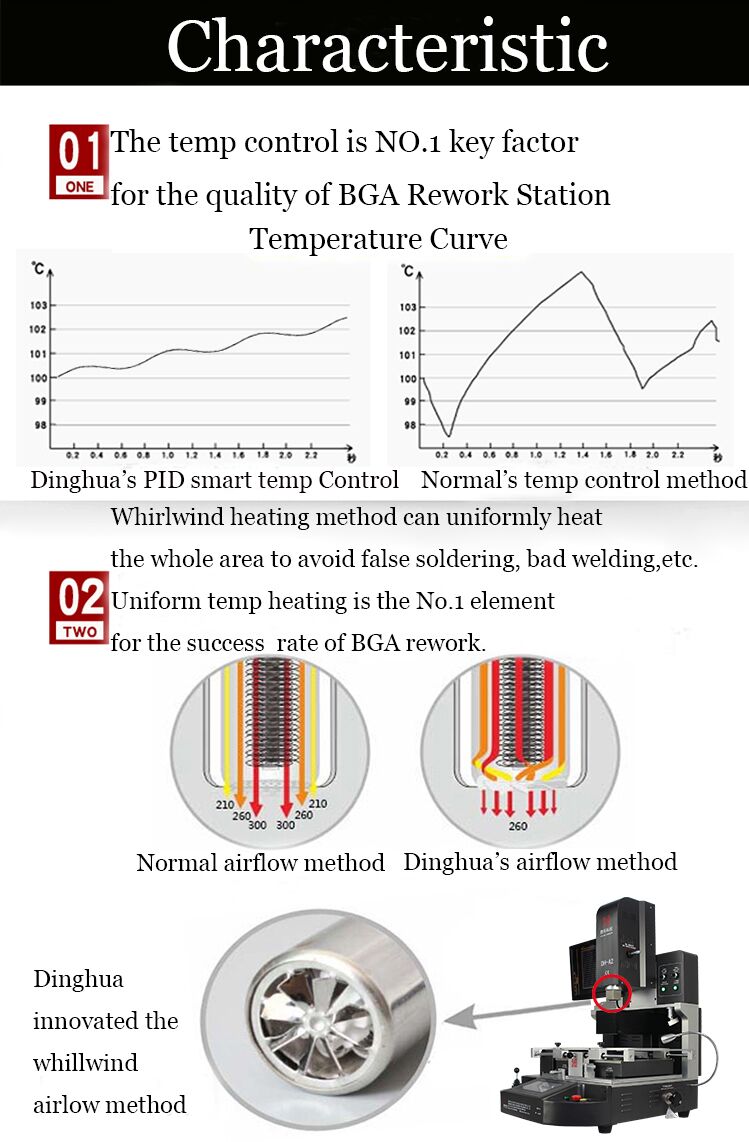

• Tre uavhengig styrte varmeovner. Den bruker k-type termoelement lukket sløyfekontroll og PID automatisk temperaturkompensasjonssystem, sammen med PLS og temperaturmodul for å muliggjøre nøyaktig temperaturavvik til ±2 grader celsius.
3.Spesifikasjon av optisk optisk North Bridge BGA Rework Station
| Makt | 5300w |
| Toppvarmer | Varmluft 1200w |
| Undervarmer | Varmluft 1200W. Infrarød 2700w |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimensjon | L530*B670*H790 mm |
| Posisjonering | V-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | Ktype termoelement, lukket sløyfekontroll, uavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks 450*490 mm, Min 22 *22 mm |
| Finjustering av arbeidsbenken | ±15 mm fremover/bakover, ±15 mm høyre/venstre |
| BGA-brikke | 80*80-1*1 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 1 (valgfritt) |
| Nettovekt | 70 kg |

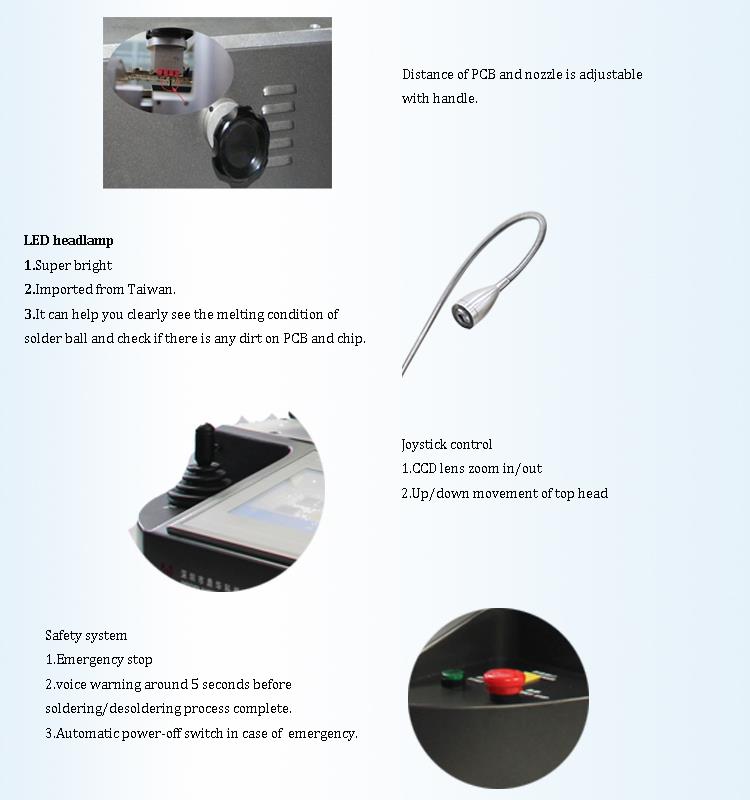

4.Detaljer om Optical North Bridge BGA Rework Station
1.CCD-kamera (nøyaktig optisk justeringssystem);
2.HD digital skjerm;
3. Mikrometer (juster vinkelen på brikken);
4.3 uavhengige varmeovner (varmluft og infrarød);
5. Laserposisjonering;
6. HD-berøringsskjermgrensesnitt, PLS-kontroll;
7. Led hodelykt ;
8.Joystick-kontroll .
5.Hvorfor velge vår optiske North Bridge BGA Rework Station?
6.Sertifikat for Optical North Bridge BGA Rework Station
For å tilby kvalitetsprodukter, var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD den første til å bestå UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

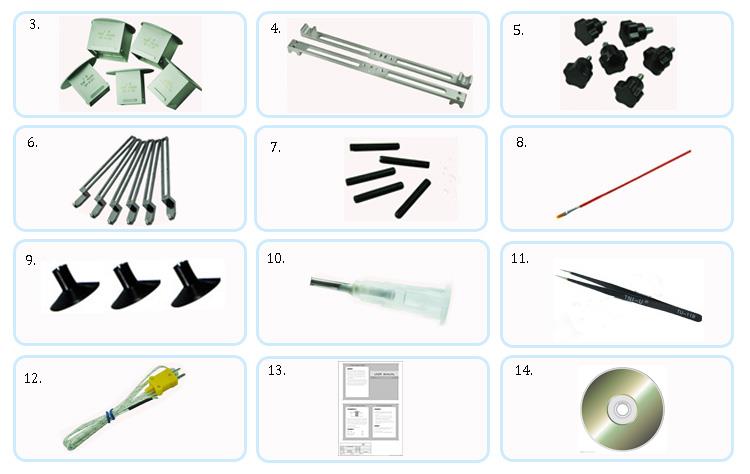

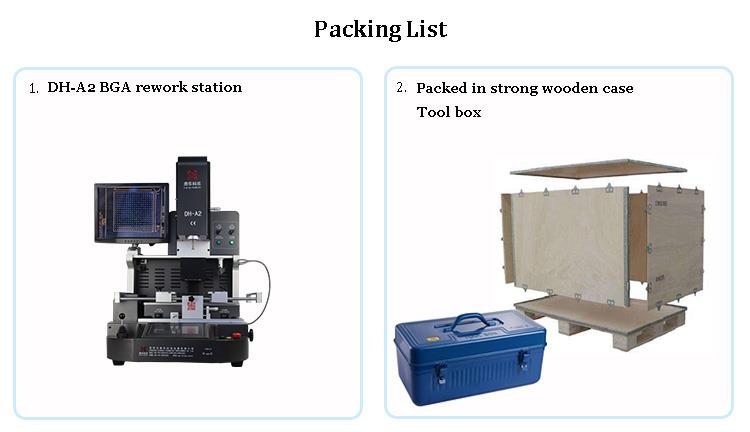

7. Pakking og forsendelse av Optical North Bridge BGA Rework Station
8. Vanlige spørsmål
• Hva er funksjonene til berøringsskjermen i din optiske North Bridge BGA-omarbeidsstasjon?
A:1.Berøringsskjerm, smart PC er hjernen til maskinen. PLS-system, menneske-maskin-grensesnitt med berøringsskjerm
for enkel betjening og omarbeiding med høy nøyaktighet.
2. Administrer temperaturprofilene: innstilling, lagring, applikasjon, analyse og feilsøking. Opptil 16-segmenter
temperaturkontroll,100,000 grupperer lagring for forskjellige BGAs omarbeidingstemperaturprofiler.
3. Kontroller maskinen.

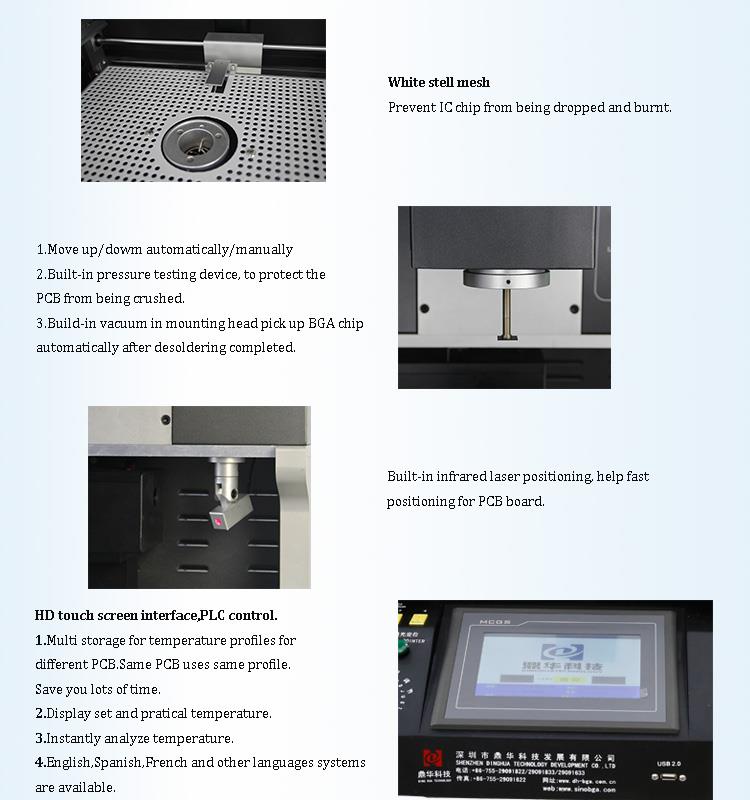

•Hva er funksjonen til laserposisjonering?
A: Innebygd infrarød laserposisjonering, hjelper rask posisjonering for PCB-kort.
•Er oppvarmingen varmluft eller infrarød?
Det er tre uavhengige varmeovner. Topp Varmluft +Bund Varmluft+Infrarød forvarmingsplattform. Toppen og bunnen
kan flyttes opp/ned. Dette kan gjøre oppvarmingen fokusert og jevn. Øk omarbeidingshastigheten effektivt.
