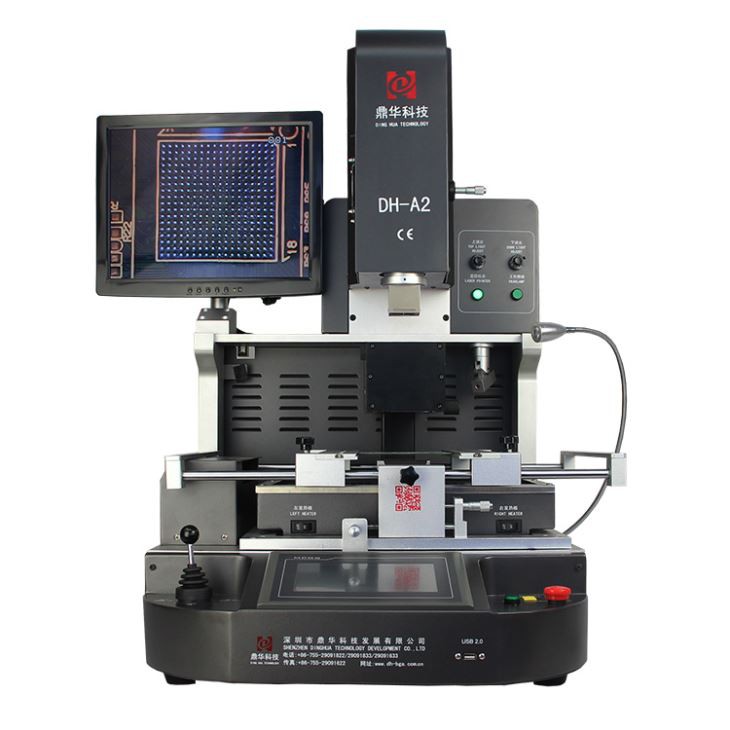

PID-kontroll berøringsskjerm BGA Rework Machine

PID-kontroll berøringsskjerm BGA omarbeidingsmaskin

1. Anvendelse av PID-kontroll berøringsskjerm BGA omarbeidingsmaskin

Hovedkort til datamaskin, smarttelefon, bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og annet

elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.

Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED

chip.

2. Produktfunksjoner til PID-kontroll berøringsskjerm BGA omarbeidingsmaskin

• Nøyaktig optisk justeringssystem

Fargeoptisk system med funksjoner for delt syn, to-fargeseparasjon, zoom inn/ut og mikrojustering, utstyrt

med aberrasjonsdeteksjonsenhet, med autofokus og programvaredrift

• Avlodding, montering og lodding automatisk.

• PLS-system, menneske-maskin-grensesnitt med berøringsskjerm for enkel betjening og omarbeiding med høy nøyaktighet.

• Innebygd infrarød laserposisjonering, hjelper rask posisjonering for PCB.

• Innebygget vakuum i monteringshodet plukker opp BGA-brikken automatisk etter at loddingen er fullført.

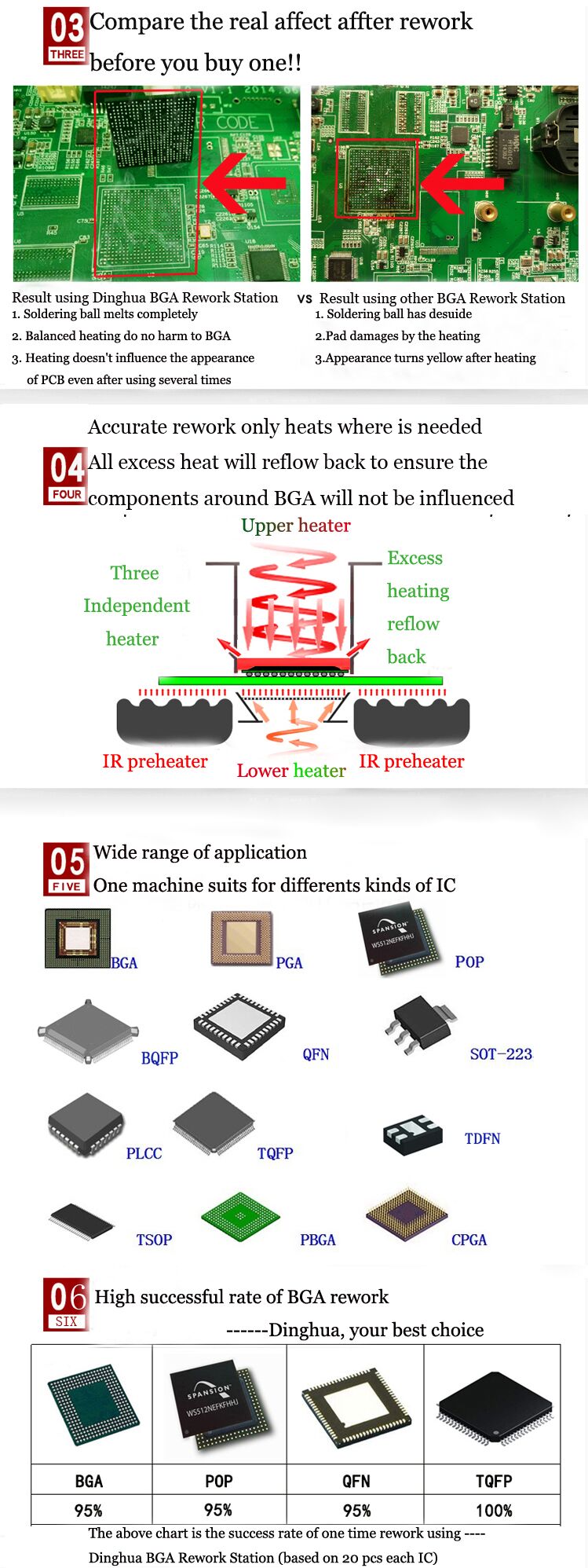

• Tre uavhengig styrte varmeovner. topp- og bunnvarmere er varmluftsoppvarming, den tredje er infrarød

forvarmingssone.

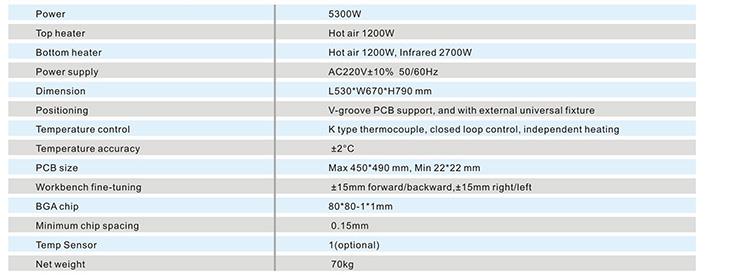

3.Spesifikasjon av PID-kontroll berøringsskjerm BGA rework maskin

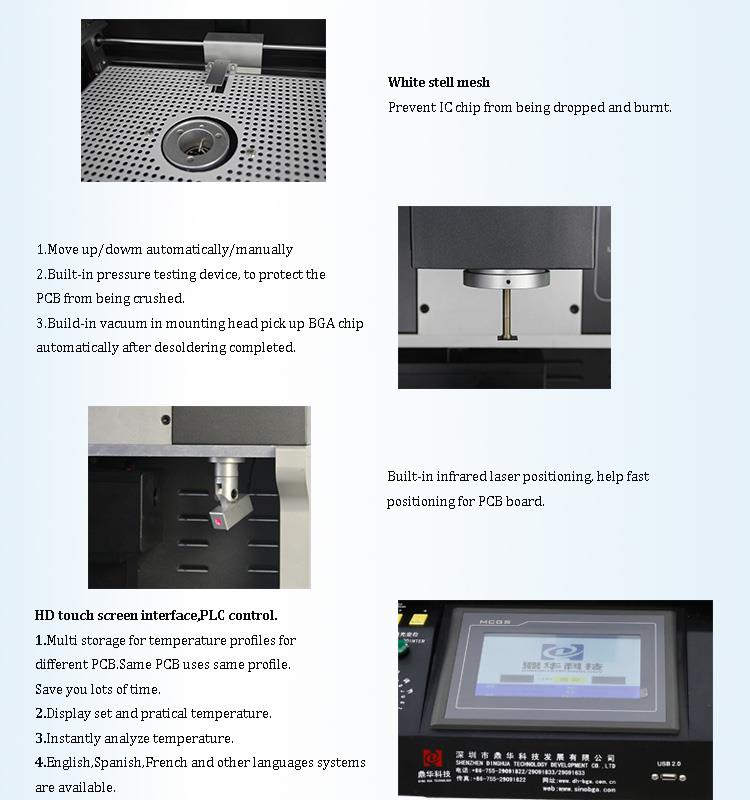

4.Detaljer om PID-kontroll berøringsskjerm BGA rework maskin

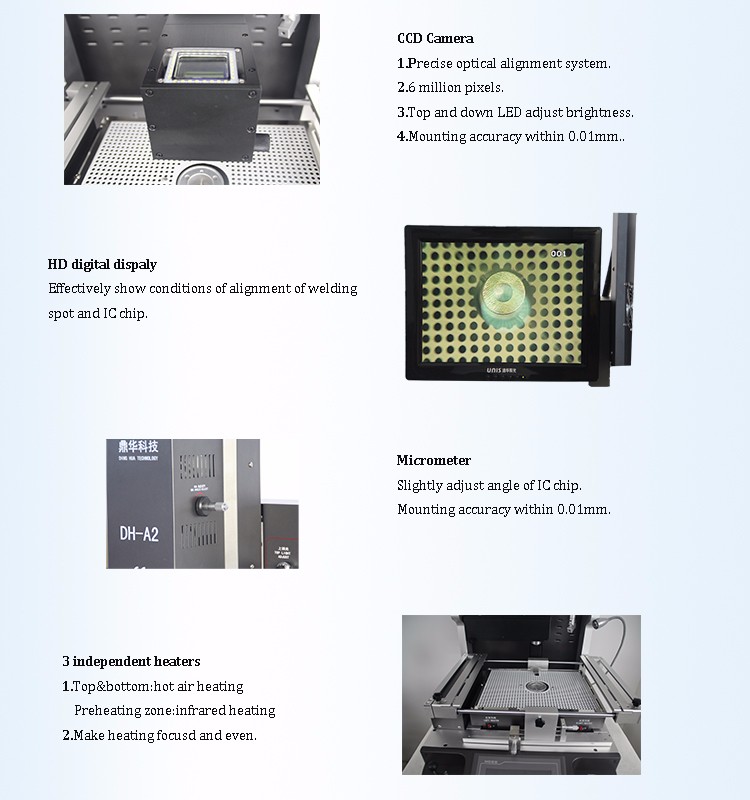

1.CCD-kamera (nøyaktig optisk justeringssystem);

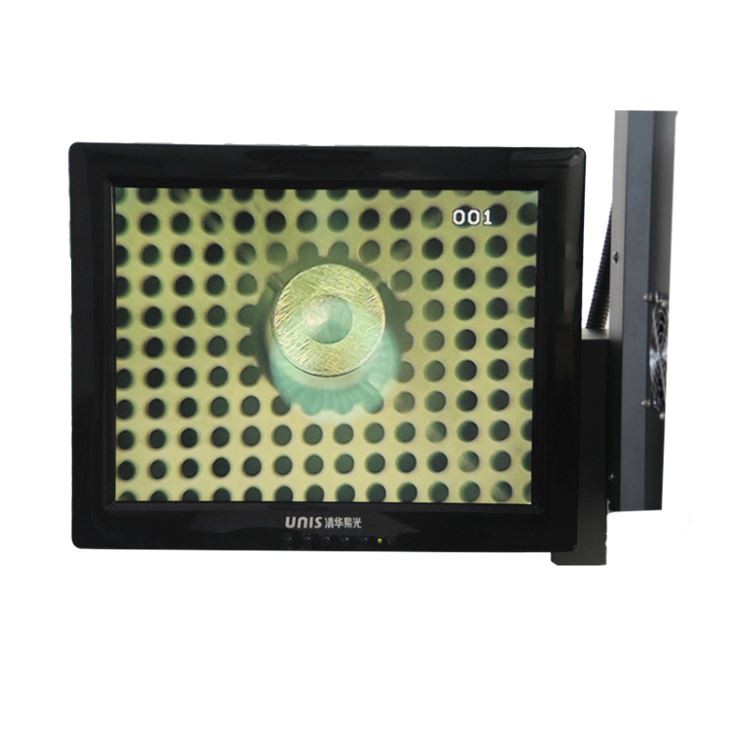

2.HD digital skjerm;

3. Mikrometer (juster vinkelen på brikken);

4.3 uavhengige varmeovner (varmluft og infrarød);

5. Laserposisjonering;

6. HD-berøringsskjermgrensesnitt, PLS-kontroll;

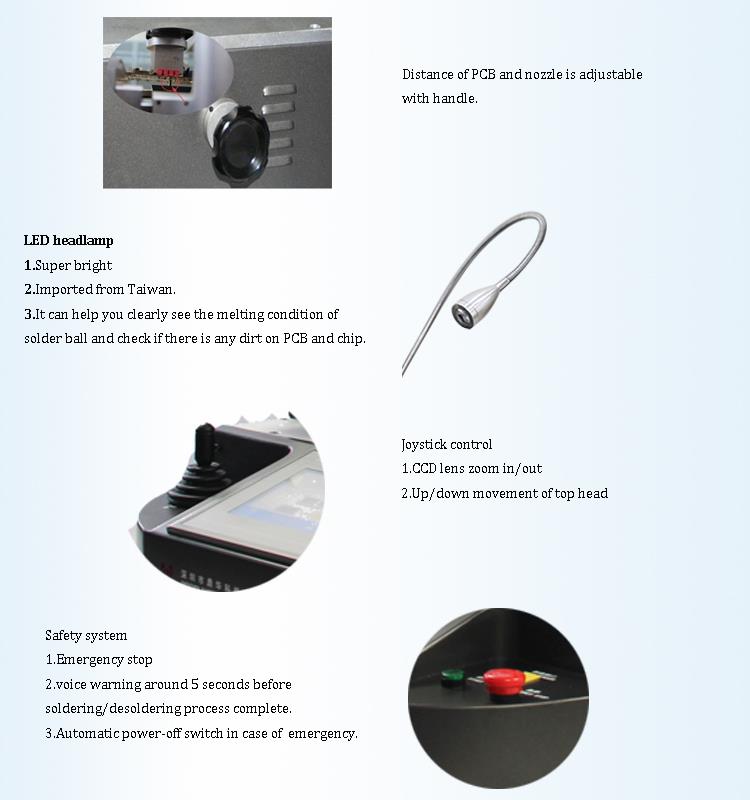

7. Led hodelykt ;

8.Joystick-kontroll .

5.Hvorfor velge vår PID-kontroll berøringsskjerm BGA omarbeidingsmaskin?

6.Sertifikat for PID-kontroll berøringsskjerm BGA omarbeidingsmaskin

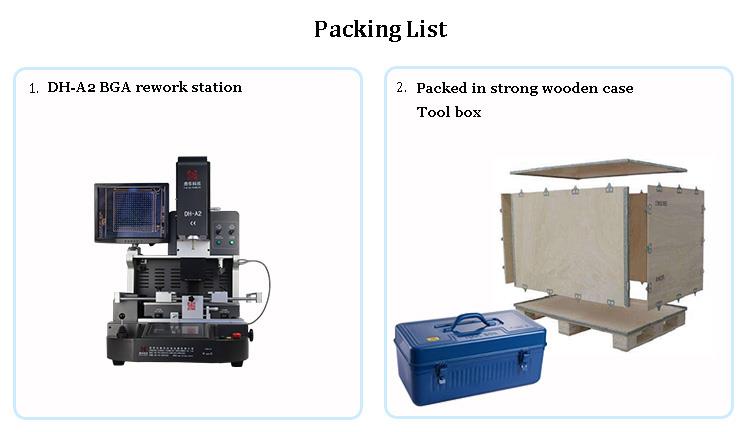

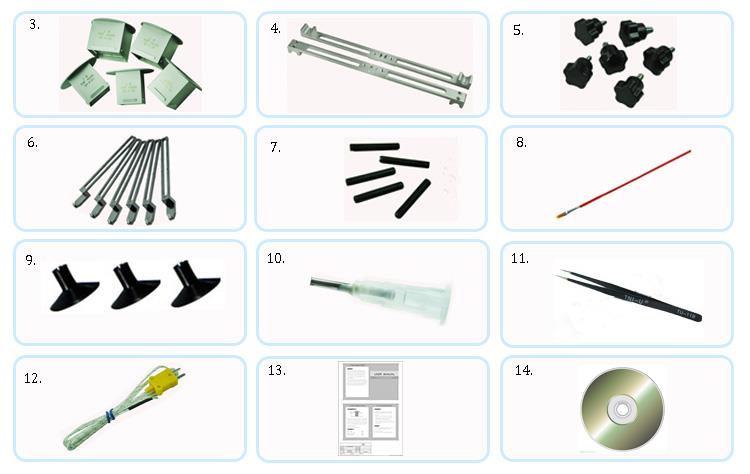

7. Pakking og forsendelse av PID-kontroll berøringsskjerm BGA omarbeidingsmaskin

Arbeidsvideo av hvordan BGA-maskinen fungerer:

8.Vanlige spørsmål

• Hva slags sertifikater har du?

A: For å sikre kvaliteten var Dinghua den første som bestod UL, E-MARK, CCC, FCC, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet,

Dinghua har bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

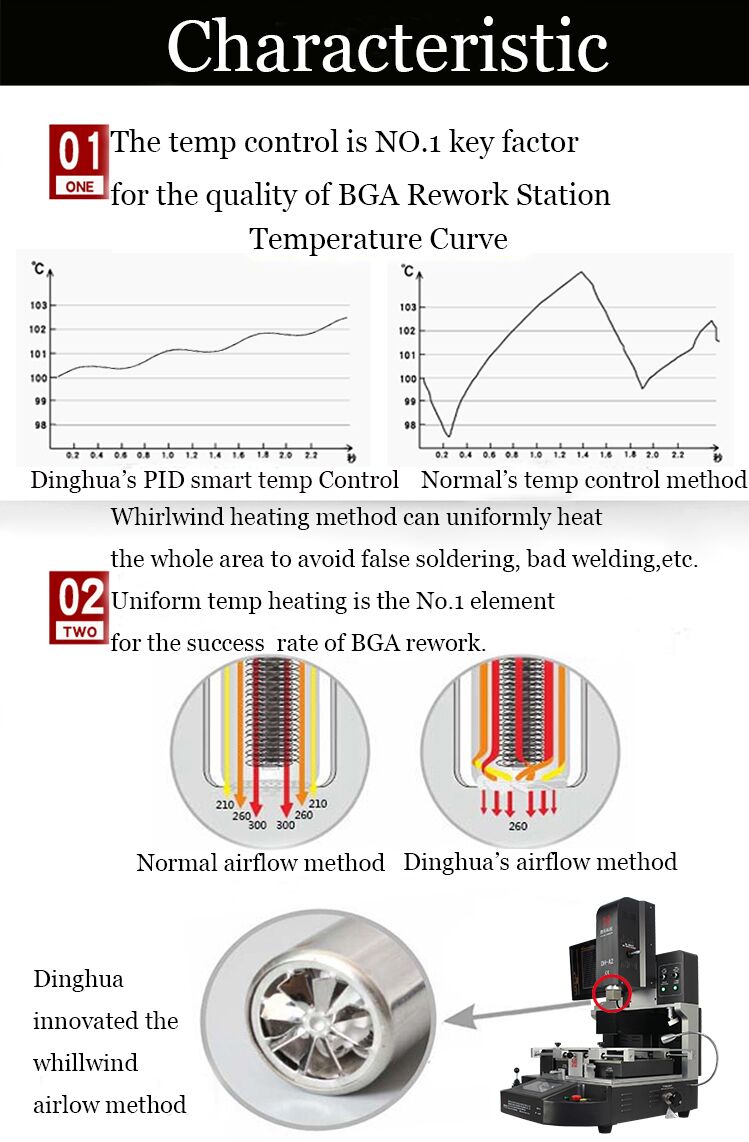

• Hva er PID-kontroll?

A: PID-kontroll kontrollerer strengt og nøyaktig temperatur og bevegelse av topphodet til Dinghua berøringsskjerm BGA-omarbeidingsmaskin. Dette er viktig å øke

suksessrate for reparasjon av brikker og PCB.

Dagens lukkede sløyfe automatiske kontrollteknologi er basert på konseptet tilbakemelding for å redusere usikkerhet. Elementene i tilbakemeldingsteorien inkluderer tre

deler: måling, sammenligning og utførelse. Nøkkelen til målingen er den faktiske verdien av den kontrollerte variabelen, som sammenlignes med forventet

verdi. Bruk dette avviket til å korrigere systemresponsen og utføre justeringskontrollen. I ingeniørpraksis, den mest brukte regulatorkontrollloven

er proporsjonal, integrert, differensialkontroll, referert til som PID-kontroll, også kjent som PID-regulering.

PID-kontrolleren (proporsjonal-integral-derivative kontroller) er en vanlig tilbakekoblingssløyfekomponent i industrielle kontrollapplikasjoner og består av en proporsjonal

element P, et integrert element I, og et differensialelement D. Grunnlaget for PID-styring er proporsjonal styring; integrert kontroll kan eliminere steady-state feil, men det

kan øke overskridelsen; Differensialkontroll kan fremskynde responsen til store treghetssystemer og svekke overskytingstrenden.

Nøkkelen til denne teorien og anvendelsen er hvordan man skal korrigere systemet riktig etter å ha gjort de riktige målingene og sammenligningene.

PID (proporsjonal, integral, derivative) kontrollere har blitt brukt i nesten 100 år som de tidligste praktiske kontrollerene og er fortsatt de mest brukte industrielle

kontrollere. PID-kontrolleren er enkel og lett å forstå, og krever ikke nøyaktig systemmodell og andre forutsetninger før bruk, og blir dermed

mest brukte kontroller.
