Optisk Playstation BGA Rework Station

Optisk PlayStation bga omarbeidingsstasjon

1. Rask forhåndsvisning:

Med systemet som er enkelt å betjene, er den optiske PlayStation bga-reworkstasjonen DH-G600 designet med HD Optical Alignment

system for å sikre nøyaktigheten av montering av BGA og komponenter og har som mål å hjelpe operatøren til å mestre hvordan den skal brukes innen

få minutter.

Hvis du leter etter en bga omarbeidingsstasjon for mobiltelefonreparasjon, gratulerer! Du har funnet den originale fabrikken. Dinghua,

kanskje det beste merket av bga rework station rundt om i verden.

3. Hovedtrekkene til DH-G600 BGA omarbeidingsstasjon

01, "Innebygd industriell datamaskin, høyoppløselig berøringsskjerm mann-maskin-grensesnitt, digitale systeminnstillinger, intelligent mann-

maskindialog, PLS-styring, selvvalgt lagring, kall opp temperaturkurven, med "temperaturretensjon *. "Øyeblikkelig

kurveanalyse" "Velkommen til å minne når rivingen ned" funksjon, sanntidsvisningsinnstillinger og målt temperatur

kurve, og kurven kan analyseres og korrigeres.

02, K-type termoelement med lukket sløyfekontroll med høy nøyaktighet og automatisk kompensasjonssystem for PID-temperatur, kombinert

med PLS-driftsenhet og temperaturmodul for å oppnå nøyaktig temperaturkontroll, hold temperaturavviket på ± 2

grader mens ekstern

03, ved hjelp av høypresisjon digitalt videopar Bit-system, HD CCD-avbildning, koordinatposisjonering, intelligent oppvarmingstemperaturkontroll:

Lineære vogner brukes til å lage x. Y, Z tre akser kan brukes for finjustering eller rask posisjonering, praktisk, Holley 1-full CE-brett

layout og posisjonering av PCB-kort i forskjellige størrelser.

DH-G600 BGA Rework Station Virkelig reparasjonsytelse:

Bildet nedenfor viser den genuine suksessraten basert på 20 stk av hver av de fire typene IC. Suksessraten for engangsbearbeiding

av BGA nådd

 100%.

4. Detaljerte bilder av G600 BGA REWORK STATION

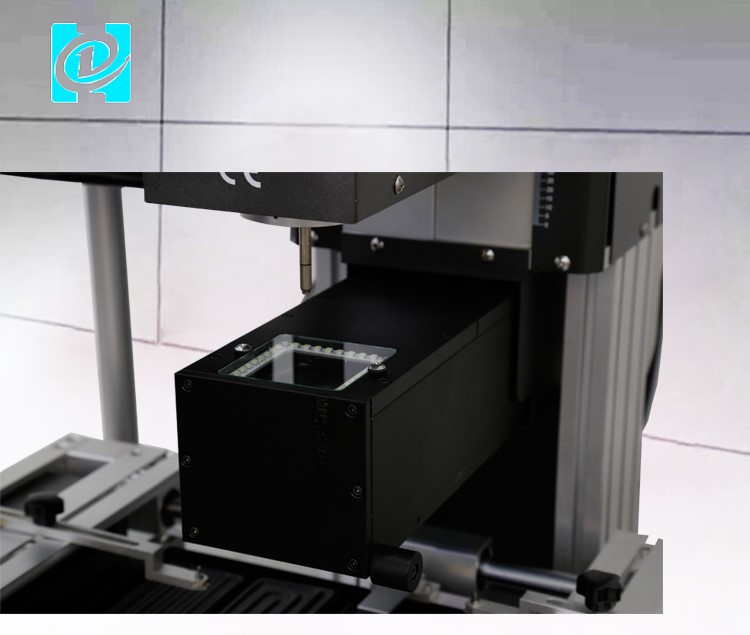

HD Optisk CCD-linsejusteringssystem

Kameraet er importert fra Panasonic, Japan for å sikre erstatningsnøyaktigheten på ±0.01 mm

Monteringshode med innebygd trykktestenhet, for å beskytte PCB mot skade.

innebygget vakuum i monteringshodet plukker opp BGA-brikken automatisk etter at loddingen er fullført

Med toppluftstrømjustering, for å forhindre at bittesmå bga blåser bort.

Plassering av PCB: V-spor, PCB-kort kan justeres i X- og Y-akse og utstyres med en universalfeste

5. Fordeler

Åtte grunner til at kunder velger vårt selskap:

1. Vårt firma ble grunnlagt i 2011, og spesialiserer seg på BGA omarbeidingsstasjon og automatiseringsløsninger.

2. Våre produkter av merket "DINGHUA" selger godt både i inn- og utland.

3. Vi betjener kunder oppriktige, varme tjenester, effektiv og profesjonell rådgivning

4. Vårt firma er et pålitelig "one-stop" innkjøpsvindu.

5. Vi følger "LONGLIFE"-konseptet om kvalitet, noe som gjør at du ikke trenger å bekymre deg for ettersalg.

6. Fabrikkforsyning direkte, med bedre priser.

7. Dinghua var sammensatt av senior salgsteam og et vitenskapelig styringssystem.

8. Vi har den verdifulle kulturen med "integritet, utforskning, deling og gjensidige fordeler

6. Pakking og levering og tjenester av G600 BGA REWORK STATION

Leveringspolicy: Normalt tar det ca 3 virkedager til USA og 4 dager til europeiske land og mer enn

3 dager for langsomme uttrykk. Vi kan sende etter din forespørsel og hjelpe deg med å finne den mest kostnadseffektive og raske måten.

Etter levering sender vi sporingsnummeret ditt umiddelbart.

7. Vanlige spørsmål om G600 BGA REWORK STATION

Spørsmål: Hvordan kontakte oss for å løse spørsmålene dine?

A: Eventuelle spørsmål, vennligst legg igjen "Forespørsel"" og klikk "Chat nå" for å vite flere detaljer (pris og rabatt og gratis gaver),

Jeg svarer deg første gang.

Hvis du vil vite mer om maskinen vår, vennligst kontakt oss, vi er alltid ONLINE for å betjene din forespørsel.

Mob/WhatsApp/Wechat: +86 13652339539"

Spørsmål: Hvordan bruker jeg det?

A: 1. Ikke bekymre deg. Vi vil gi deg en engelsk instruksjonsbok og demovideo for å se hvordan du bruker den.

2. Om temperaturinnstillingen, vennligst se innstillingen av temperaturparameterhåndboken her og til

se hvordan du stiller inn temperaturen

Spørsmål: Godtar du OEM-bestillinger?

A: Ja, OEM og ODM er akseptable.

8. Tjenester

* Dine henvendelser knyttet til produktene våre vil bli besvart innen 24 timer.

* OEM & ODM er velkomne, OEM-merke er tilgjengelig.

* Beskyttelse av salgsområdet ditt, ideer til designet ditt og all din private informasjon.

* Se fabrikken vår.

* Opplæring i hvordan du installerer maskinen, opplæring i hvordan du bruker maskinen.

* Ingeniører tilgjengelig for service på maskiner i utlandet.

9. Relatert kunnskap

Reflowing og reballing

Røntgenbilde av gode loddefuger.

Gode ​​loddeskjøter mellom BGA og PCB

Ball grid arrays (BGA) og chip scale packages (CSA) byr på spesielle vanskeligheter for testing og omarbeiding, da de har mange små, tett

adskilte puter på undersiden som er koblet til matchende puter på PCB. Koblingsstifter er ikke tilgjengelige fra toppen for

testing, og kan ikke avloddes uten å varme opp hele enheten til smeltepunktet til loddetinn.

Etter fabrikasjon av BGA-pakken limes bittesmå kuler av loddemiddel til putene på undersiden; under montering er den ballede pakken

plassert på kretskortet og oppvarmet for å smelte loddetinn og, alt i orden, for å koble hver pute på enheten til sin kamerat på kretskortet uten noen

fremmed loddeforbindelse mellom tilstøtende puter. Dårlige forbindelser produsert under montering kan oppdages og sammenstillingen omarbeides

(eller skrotet). Ufullkomne tilkoblinger av enheter som i seg selv ikke er defekte, som fungerer en tid og deretter mislykkes, ofte utløst av termisk

ekspansjon og sammentrekning ved driftstemperatur, er ikke sjeldne.
