Optisk kamera Bga Rework Station

Optisk kamera BGA rework stasjon

DH-A4D high-end omarbeidingsstasjon, brukt til telefoner, MacBook, bilkontrollerende PCB og AIs intelligente PCB, etc. Med

med vertikalt laserpunkt, smart brikkemater, helautomatisk optisk CCD osv. Den har blitt brukt av et konsernselskap og

internasjonale selskaper i utlandet, som Foxconn, Google, Volvo, etc.

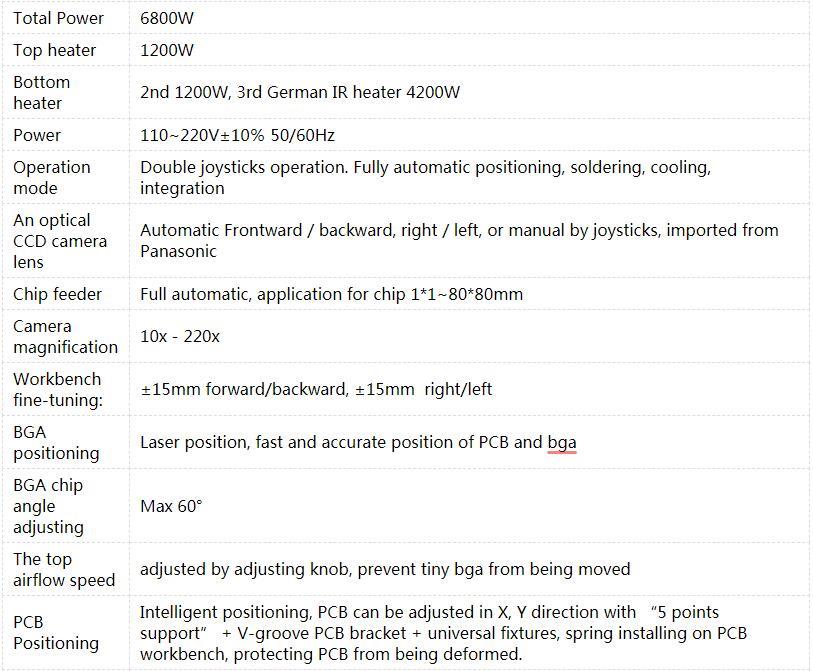

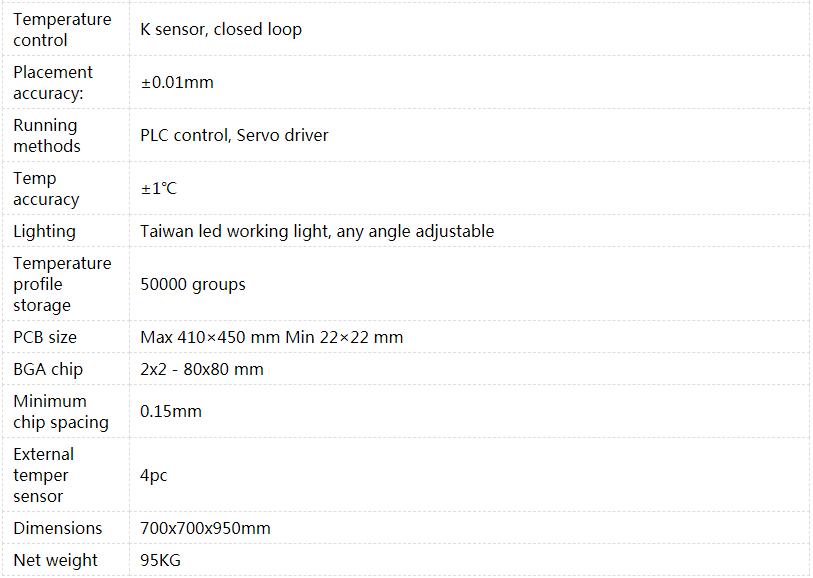

Produktparameteren til det optiske kameraets BGA-omarbeidingsstasjon

Noen funksjoner i det optiske kameraets BGA-omarbeidingsstasjon

Svært effektivt 6800W hybrid varmehode

Storareal IR-bunnvarme i 3 varmesoner (4200 W)

Integrert vakuumpipette for fjerning og plassering av komponenter

Svært nøyaktig plassering med integrert kraftsensor

Forbedret visuell assistent

Datastøttet komponentplassering

Prosesskontroll og dokumentasjon kan lagres i en maskin eller eksporteres med USB 2.0

Egnet for bruk av fabrikken, laboratoriet ved universitetet og andre.

Produktdetaljene til det optiske kameraets BGA-omarbeidingsstasjon

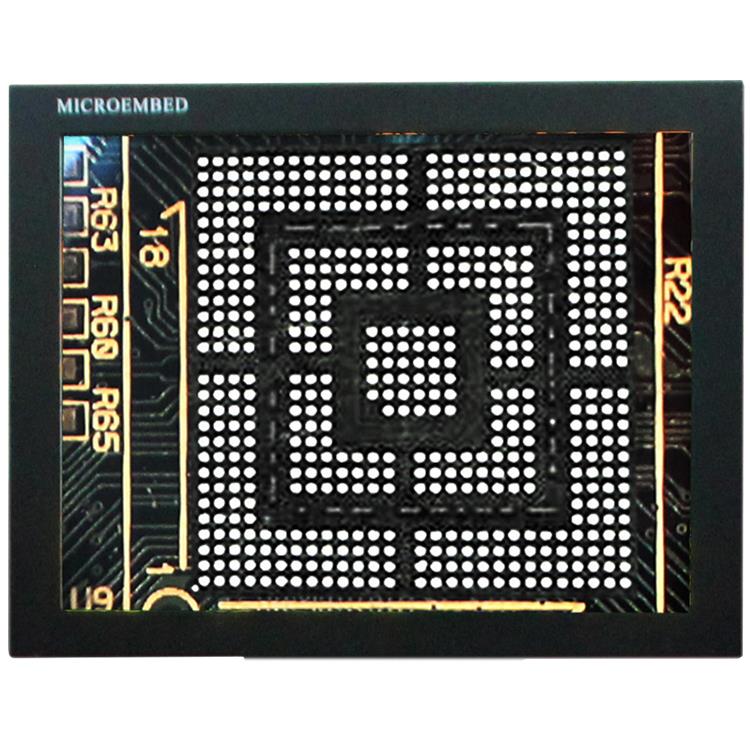

Skjerm, 15 tommer, HD 1080P, som kan zoomes inn eller ut 10~220x, brukes for prikker av PCB og brikkeavbildning.

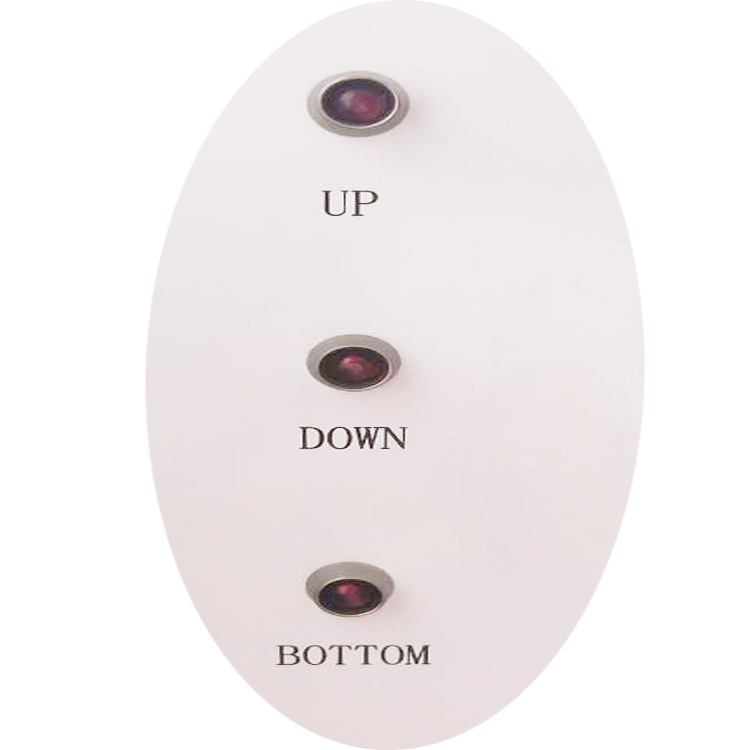

Indikerte lys for 3 uavhengige varmeområder, når de varmes opp vil lysene flimre kontinuerlig, til

temperaturene som nådde det ble satt.

Smart brikkemater og helautomatisk optisk CCD-linse, materen kan være tilgjengelig for 1*1~80*80 mm, optisk CCD-linse importert fra

Panasonic, høy kvalitet og holdbar, både mater og optisk CCD kan jobbe sammen forover, bakover, venstre eller høyre.

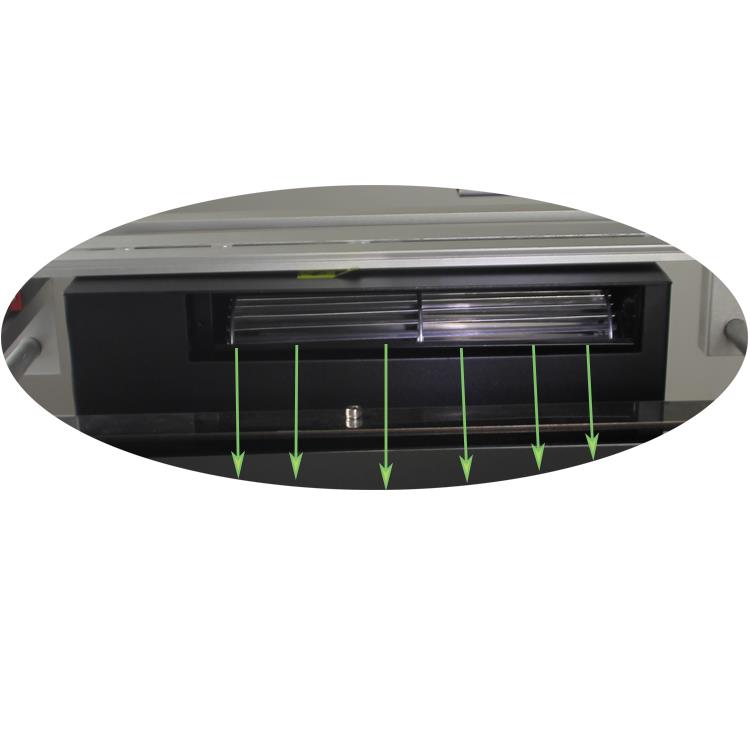

Kjølevifte for PCB avkjølt etter lodding eller avlodding, for å sikre at den kan gå ned til normal temperatur så raskt som mulig.

Hvis nødknappen trykkes ned eller jobbes over vil den automatisk fungere for kjøling.

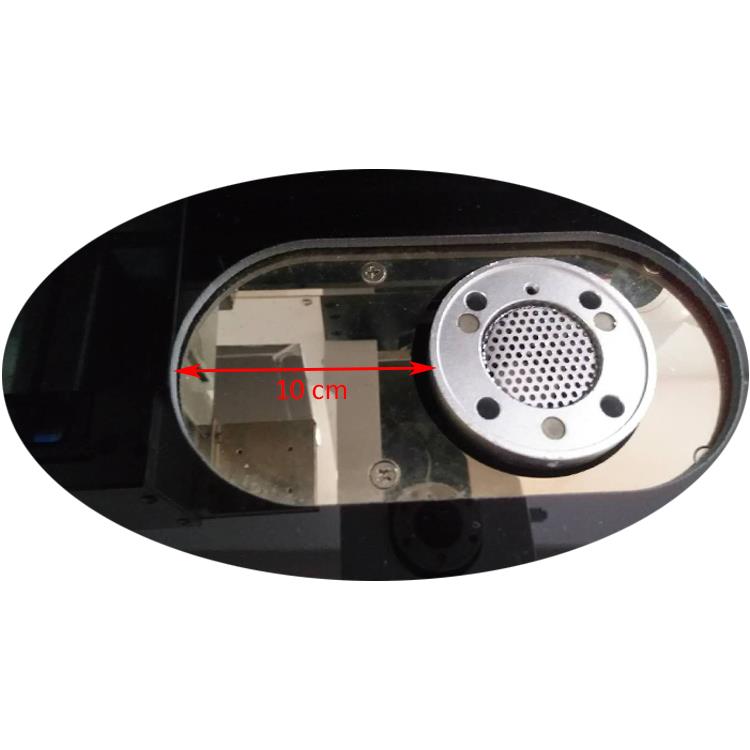

Et bevegelig IR-forvarmingsområde, er bedre for presis PCB- og brikkeforvarming, hele IR-området kan flyttes til høyre eller venstre 10 cm.

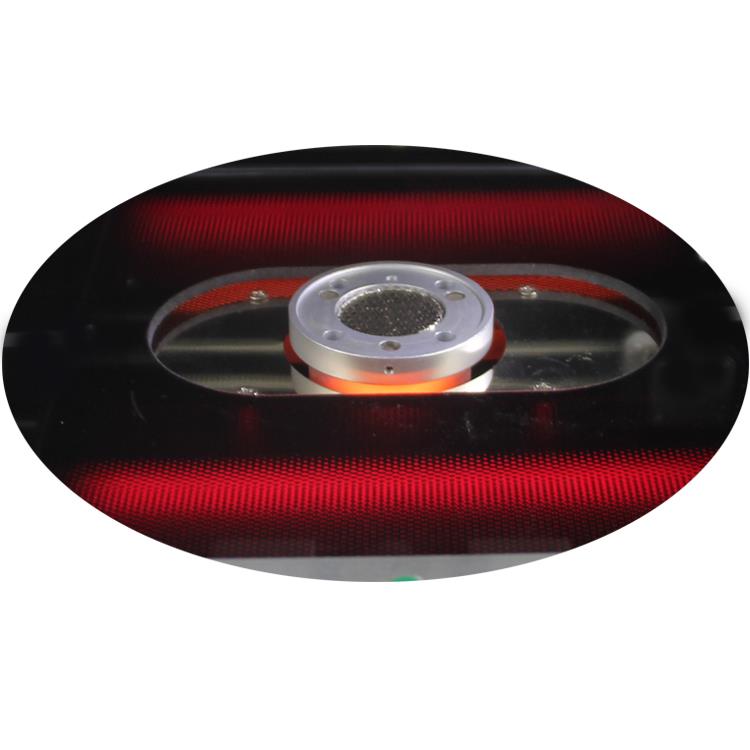

Karbonfibervarmerør er dekket av glassskjerm, mørkt lys er lett å bli absorbert av PCB eller chip, og glassskjoldet

kan blokkere små komponenter eller støv fra å falle inni, slik at maskinens innside er klar og ikke 4 deler

rør, hvorav to kan slås av hvis det ikke er nødvendig.

Våre verdifulle kunder som bruker våre maskiner

Disse kundene som ovenfor bruker vår BAG-omarbeidingsstasjon, automatisk skruelåsemaskin eller automatisk loddestasjon,

selv om Apple og Google kjøper maskinene våre hos kontraktsprodusenten.

Vi har rundt 100 patenter og det økes, kun for å markedsføre nye produkter for å møte kundenes varierende krav

på ulike felt.

Produktene frakt, service og pakking av denne BGA-omarbeidsstasjonen for optisk kamera

1. Før levering vil en maskin være en vibrasjonstest i minst 24 timer som et kjøretøy som kjører på vei, bare for å sjekke om maskinen vil ha noe problem oppstått, etter det vil maskinen jobbe i 24 timer for å se hvis det er normalt.

2. En maskin vil bli pakket i en kryssfinerboks med skum inni og ved hjelp av trestenger for å fikse den, en manualbok og undervisnings-CD legges i en boks.

3. 3 års garanti for varmeovner (de er de eneste forbruksvarer på maskinen), 1 år for hele maskinen (2 år for distributør), og livslang støtte for maskinteknisk levering.

Vanlige spørsmål for BGA-omarbeidingsstasjon for optisk kamera

1. Spørsmål: Kan jeg designe (endre) litt på maskinen?

A: Vanligvis er det OK hvis denne maskinen er vårt verksted, men hvis du har mottatt maskinen, kan du ikke prøve å endre strukturen uten tillatelse.

2. Spørsmål: Hva er trinnene for BGA-reparasjon?

A: Fjern først komponentene; Deretter fjerner du gjenværende loddemetall. Når du har fjernet alt overflødig loddemetall og BGA har blitt reballed, endelig lodding.

3. Spørsmål: Vil topphodet på maskinen falle ned for raskt og deretter bryte brikken og PCB?

A: For å beskytte PCB og brikke fra å bli knust, er det en innebygd trykktestenhet i monteringshodet. Når trykktestenheten oppdager trykk, stopper topphodet på maskinen automatisk.

4.Q: Innebygd vakuum i monteringshodet fanger opp BGA-brikken automatisk etter at avloddingen er fullført.

A: Under oppvarmingsprosessen er temperaturen veldig høy. Etter at oppvarmingsprosessen er ferdig, må jeg velge en brikke på PCB?

Kunnskap om optisk kamera BGA omarbeidingsstasjon

Varmluft vs. IR-omarbeidingsstasjoner: Grunnleggende forskjeller

Hovedforskjellen mellom varmlufts- og IR-omarbeidingsstasjoner er metoden de varmer en PCB-komponent på. Som deres respektive navn tilsier, bruker varmluftstasjoner oppvarmet luft mens IR-stasjoner bruker infrarøde stråler. På en varmluftstasjon styrer en serie dyser med forskjellig størrelse luftsirkulasjonen og sørger for jevn varmefordeling. IR-systemer, på den annen side, kan bruke en fast keramisk varmeovn, IR-lystype varmeovner eller en fokusert stråle. De rimelige maskinene bruker en varmeovn av keramisk type for å utstråle varmen. Dette er ikke sant IR, men det er det produsentene annonserer det som. Mellomprismaskiner bruker IR-lys og kan bruke lameller for å kontrollere det oppvarmede området. Både de keramiske varmeovnene og IR med lameller gjør ikke alltid en god jobb med å fokusere det oppvarmede området. Deler rundt BGA må kanskje skjermes for å beskytte dem mot varmeskader. Med den ekte fokuserte strålen IR kan du enkelt justere strålen fra et lite område til et stort område. Delene rundt BGA påvirkes ikke, og strålen har et veldig nøyaktig fokus på området du velger å varme opp. En fordel med denne typen IR er at du ikke trenger å kjøpe forskjellige varmedyser som du gjør med varmluftsmaskiner. Ulempen er at IR-lys og IR-strålen kanskje ikke varmer opp enkelte lysere eller sølvfargede deler. Du må kanskje bruke en spesiell svart tape for å få delene til å varme opp.
