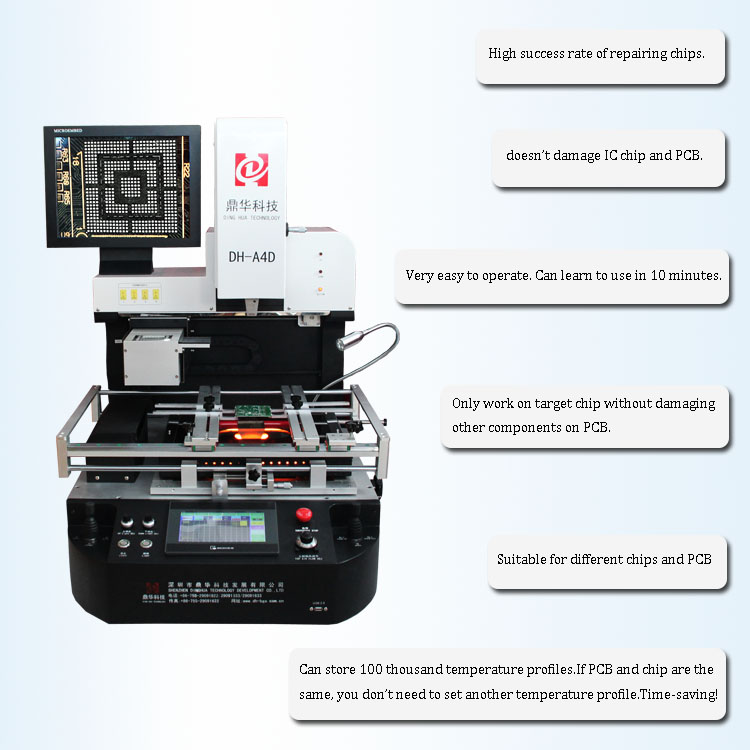

Optisk VGA-kort BGA Rework Station

Optisk VGA-kort BGA Rework Station

1.Applikasjon av Optisk VGA-kort BGA Rework Station

Hovedkortet til en datamaskin, smarttelefon, bærbar PC, MacBook-logikkbrett, digitalkamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri etc.

Passer til forskjellige typer sjetonger: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-chip.

2.Produktegenskaper av Optisk VGA-kort BGA Rework Station

• Desoldering, montering og lodding automatisk.

• Et presis optisk justeringssystem

Med 15inches og 1980P, selv etter små loddepunkter kan observeres helt, zoome inn 10x ~ 220x.

• Datamaskin som er hjernen til en maskin, som er for PLC og PID kontrollert.

• Det innebygde vakuumet i monteringshodet plukker opp BGA-brikken automatisk etter at desoldering er fullført.

• IR-varmeområde, karbonfiberoppvarmingsrør, mørkt lys er lett å absorberes av PCB, og IR-oppvarmingsområdet kan flyttes til riktig posisjon.

3. Spesifikasjon av Optisk VGA-kort BGA Rework Station

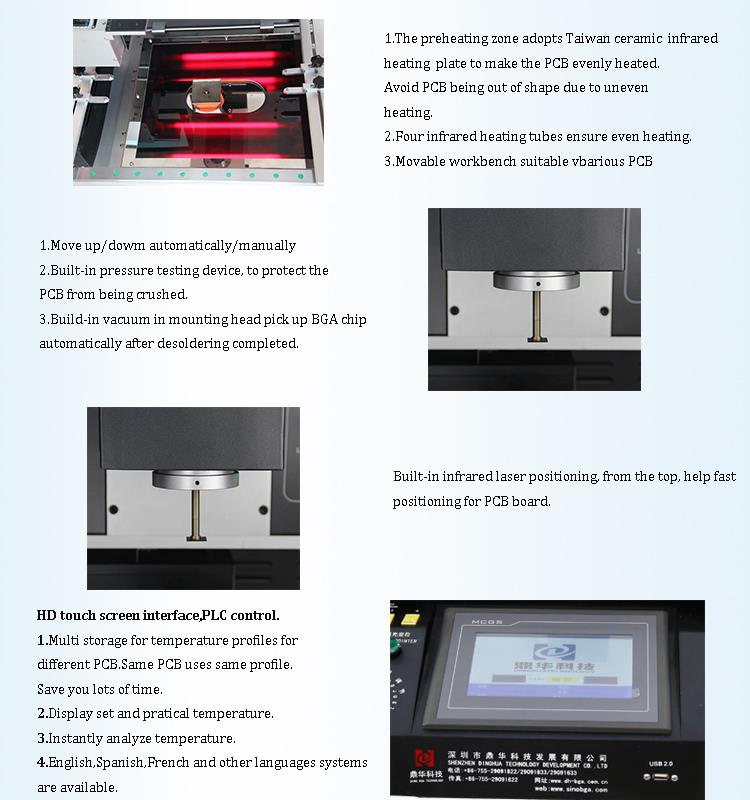

4.Detaljer av Optisk VGA-kort BGA Rework Station

1.A CCD kamera (presis optisk justering system);

2.HD digital display;

3. Mikrometer (juster en vinkel på en brikke);

4.3 uavhengige varmeovner (varmluft og infrarød);

5. Laser posisjonering;

6. HD berøringsskjerm grensesnitt, PLC kontroll;

7. Ledet lampe.

5. Hvorfor velge vårt optiske VGA-kort BGA Rework Station?

6.Kertifisering av Optisk VGA-kort BGA Rework Station

7.Packing og forsendelse av optisk VGA-kort BGA Rework Station

8. Ofte stilte spørsmål om Optisk VGA-kort BGA Rework Station

Hvordan måle signalet under BGA-pakken?

For å måle signalet under BGA, er det omtrent to scenarier: Scenario A: Måling av bølgeform ved lavhastighets IO drift av brikken; Scenario B: Måling av signalkvalitet ved høyhastighets IO. Scenario Et scenario: Mål lav hastighet IO. Du kan forlate testpunktet i skjematisk fase og plassere den i en god måleposisjon. Hvis du ikke har et testpunkt, kan du bare fly. Det er to tilfeller her: Først, hvis pinnen som skal testes, ligger nær kanten av brikken, kan du fly direkte fra puten. Flying line metode: 1, ta først chippen, observere situasjonen av ballen, hvis det ikke er kontinuerlig tinn og form er bedre, kan denne brikken settes på plass. Selvfølgelig, hvis du ikke velger den, kan du bare kaste den bort og endre den. 2. Den emaljerte ledningen er brent av med et veldig lite spiss, og loddetrådet brukes på PCB-puten. Flatt linjen for å sikre at den ikke er stramt, ellers vil den hoppe av når luftpistolen blåser. 3, chip tilbake på plass. Luftpistol blåser. Se mitt andre svar "Håndolder BGA". For det andre, hvis tappen som skal testes er langt fra kanten, som for eksempel tredje rad, er suksessraten ganske lav. Det anbefales at du fjerner brikken og flyger alle pinnene på puten. Hvilken test måles. Scenario B-system: For høyhastighets-IO, for eksempel USB, MIPI, DDR osv., Er det ikke ønskelig å forlate testpunkter og flygeleder, slik at bare signalet kan måles og signalkvaliteten ikke kan måles nøyaktig. Videre har testpunktet seg et verdifullt ledningsområde og gir en dårlig innflytelse på termineringsimpedansen. Brikken kan bare fjernes og S-parametrene måles direkte på puten under test.
