Infrarød loddestasjon

                                                                                      Infrarød loddestasjon

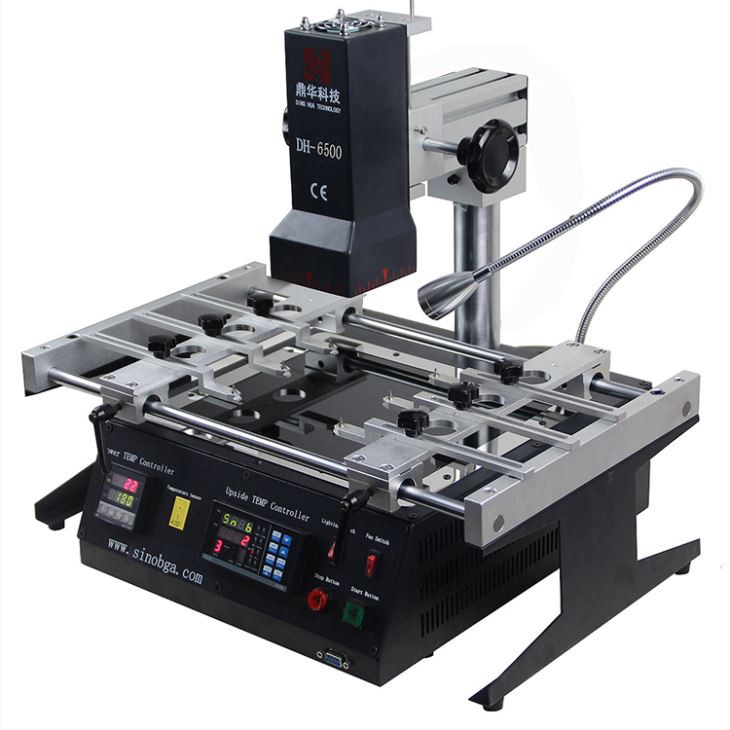

Full IR BGA omarbeidingsstasjon med 2 oppvarmingsområder, egnet for en stor brikke (mindre enn 80*80 mm),

og de PCB, som TV, spillkonsoll og datamaskin etc.

Produksjonsparameter

Total kraft	2300W
Toppvarmer	450W
Undervarmer	1800W, helt innelukket i et glassbeskyttet rom
Makt	110~250V 50/60Hz
Topp hodebevegelse	Opp/ned, roter fritt.
Belysning	Taiwan led arbeidslys, alle vinkler justert.
Lagring	Lagre 10 grupper med temperaturprofil
Posisjonering	V-spor, PCB-støtte kan justeres i X-, Y-retning med ekstern universalfeste
Temperaturkontroll	K Sensor, lukket sløyfe
Temp nøyaktighet	±2 grader
PCB størrelse	Maks 270 * 320 mm Min 20* 20 mm
BGA-brikke	5*5~80*80 mm
Minimum chip-avstand	0.15 mm
Ekstern temperatursensor	1 stk
Dimensjoner	L480×B370×H390 mm
Nettovekt	Omtrent 15,5 kg

Produktdetaljer

Topp IR-varmer, 80*80 mm, brukes til å varme opp nesten hele brikken

Bli mye brukt for hovedkort med stor størrelse opp til 270*320 mm

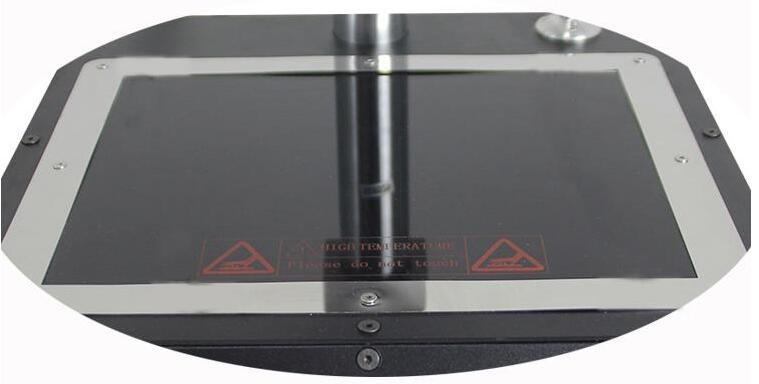

Bunn IR helt innelukket i et glassskjermet

Instrumentpanel for temperatur- og tidsinnstilling, enkel å betjene og praktisk å bruke

Instrumentpanel

Infrarød loddestasjon - Spesielle funksjoner:

• Importert varmeapparat: høy kvalitet og holdbar.
• Taiwan infrarød forvarmende keramisk plate med glassbeskyttelse.
• To varmesoner: den øvre varmeren er infrarød, og den nedre varmeren er også infrarød forvarming.
• K-type lukket sløyfekontroll: temperaturnøyaktigheten er innenfor ±2 grader. Den eksterne sensorkontakten registrerer den faktiske temperaturen under oppvarming.
• Lydvarslingssystem: en talepåminnelse skjer 5–10 sekunder før fullført oppvarming, og varsler operatøren om å forberede seg.

Våre tjenester

• Før levering: Maskinen vil gjennomgå vibrasjonstesting i minst 12 timer før levering. Etterpå vil maskinen bli testet på nytt for å sikre at den fungerer som den skal.
• Etter levering: Når maskinen ankommer ditt sted, vil vi kontakte deg via e-post, telefon eller WhatsApp for å bekrefte at varene har blitt behandlet i tide.
• Maskinkvittering: Vi vil gi teknisk støtte for installasjon og drift.

FAQ

Spørsmål: Hvordan er produktet pakket?

A: Produktet er pakket i en kartong med skum inni for beskyttelse.

Spørsmål: Er du en fabrikk?

A: Ja, vi er en fabrikk med vår egen FoU-avdeling og et støvfritt verksted.

Spørsmål: Hvis jeg bestiller en stor mengde, kan jeg få en bedre pris?

A: Ja, vennligst kontakt oss for detaljer.

Spørsmål: Kan jeg besøke verkstedet ditt?

A: Ja, du kan besøke. Gi oss beskjed på forhånd.

Infrarød loddestasjon - Håndtering av elektroniske enheter

Elektrostatisk utladning (ESD)

Enkelte komponenter som brukes i elektroniske enheter er følsomme for statisk elektrisitet og kan bli skadet av utladning. Statiske ladninger dannes når ikke-ledende materialer skilles fra hverandre, for eksempel når plastposer tas opp eller åpnes, når det oppstår friksjon mellom syntetiske klær, eller når plasttape dispenseres. Disse anklagene kan også komme fra mange andre kilder.

Destruktive statiske ladninger kan samle seg på nærliggende ledere, for eksempel menneskehud, og utlades som gnister mellom ledere. For eksempel, når overflaten på en trykt brettenhet berøres av en person med en statisk ladning, kan det oppstå skade hvis utladningen går gjennom et ledende mønster til en statisk følsom komponent. Det er viktig å merke seg at nivået av statisk skade på komponenter vanligvis ikke kan føles av mennesker (vanligvis under 3,000 volt).

Elektrisk overstress (EOS)

Skader på elektrisk overstress (EOS) kan være forårsaket av uønskede energitopper, som kan oppstå i loddebolter, loddeekstraktere, testinstrumenter og annet elektrisk drevet utstyr. Dette utstyret må være utformet for å forhindre elektriske utladninger som kan forårsake skade.

ESD/EOS sikre arbeidsområder

Formålet med et ESD/EOS-sikkert arbeidsområde er å forhindre skade på sensitive komponenter fra pigger og statiske utladninger. Disse områdene må utformes og vedlikeholdes for å minimere risikoen for ESD/EOS-skader.

Håndtering og lagringsmetoder

1, PC-kortsamlingermå alltid håndteres i riktig utpekte arbeidsområder.

2, Utpekte arbeidsområder må kontrolleres med jevne mellomrom for å sikre at de fortsetter å oppfylle sikkerhetsstandardene for ESD-beskyttelse. Viktige bekymringer inkluderer:

• A. Riktige jordingsmetoder.
• B. Statisk spredning av arbeidsflater.
• C. Statisk spredning av gulvflater.
• D. Drift av ioneblåsere og ioneluftkanoner.

3, Utpekte arbeidsområder må holdes fri for statisk-genererende materialer som isopor, vinyl, plast, tekstiler eller andre materialer som genererer statiske ladninger.

4,Arbeidsområder må holdes rene og ryddige. For å forhindre kontaminering av PC-kortenheter, er spising eller røyking ikke tillatt i arbeidsområdet.

5,Når de ikke er i bruk, må sensitive komponenter og PC-kort oppbevares i skjermede poser eller bokser.

6, Ved håndtering av PC-kortsamlinger, må operatøren være ordentlig jordet ved hjelp av en av følgende metoder:

• A. Bruk en håndleddsstropp koblet til jord.
• B. Bruke to hælbunner og holde begge føttene på en statisk dissiperende gulvflate.

7, PC-kortsamlinger skal håndteres ved kantene. Unngå å berøre kretsene eller komponentene (se figur 1).

8, Komponenter bør også håndteres av kantene når det er mulig. Unngå å berøre komponentledningene (se figur 2).

9,Håndkremer og lotioner som inneholder silikon bør ikke brukes, da de kan forårsake problemer med loddeevne og epoksyvedheft. Spesielle lotioner formulert for å forhindre kontaminering av PC-kort er tilgjengelige.

10,Stable PC-kort og sammenstillinger bør unngås for å forhindre fysisk skade. Spesielle stativer og brett er tilgjengelige for håndtering.
