Halvautomatisk optisk BGA Rework Station
1. Produktintroduksjon
En ny definisjon av brettreparasjon: automatisk, fleksibel og prosesspålitelig!
- Svært effektivt 1200 W hybrid varmehode
- Homogen IR-bunnvarme med stort område med 3 varmesoner (800 W hver)
- Automatisk og presis komponentjustering ved hjelp av maskinsyn
- Svært nøyaktig, motordrevet aksesystem for komponentplassering (+/- 0,025 mm)
- Garantert brukeruavhengige, reproduserbare reparasjonsresultater
- Prosesskontroll og dokumentasjon via operatørprogramvaren HRSoft
- Helautomatisk eller halvautomatisk drift
- Egnet for bruk med Dip&Print Station
2. Produktspesifikasjoner
|
Mål (B x D x H) i mm |
660 * 620 * 850 mm |
|
Vekt i kg |
70 kg |
|
Antistatisk design (y/n) |
y |
|
Effektklasse i W |
5300W |
|
Nominell spenning i V/AC |
110~220V 50/60Hz |
|
Overvarme |
Varmluft 1200W |
|
Lavere oppvarming |
Varmluft 1200W |
|
Forvarmingsområde |
Infrarød 2700W, størrelse: 250 x 330 mm |
|
PCB-størrelse i mm |
fra 20*20~370*450 mm |
|
Komponentstørrelse i mm |
fra 1*1 80*80 |
|
Operasjon |
7-tommers innebygd berøringsskjerm, 800*480 oppløsning |
|
Testsymbol |
CE |
3. Produktapplikasjoner
Avlodding, plassering og lodding av alle typer overflatemonterte enheter (SMD): BGA, metallisk BGA, CGA,
BGA-sokkel, QFP, PLCC, MLF og miniatyrkomponenter med en kantlengde på opptil 1 x 1 mm.
4. Produktdetaljer
5. Produktkvalifikasjoner
6. Våre tjenester

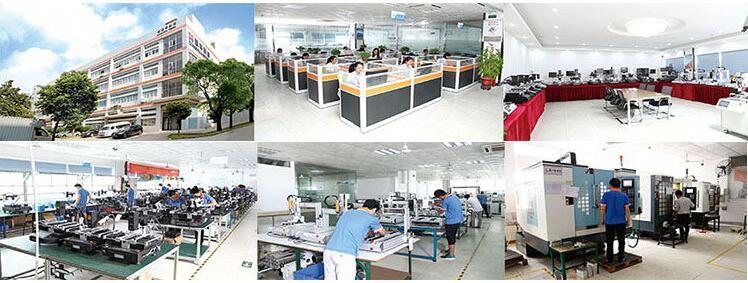

For å støtte våre kunder tilbyr vi Gold Standard salgs- og teknisk støttetjenester fra våre Dinghua-kontorer.
Våre høyt utdannede ingeniører er erfarne i alle typer omarbeidingsapplikasjoner og kan bistå med prosesser, dyser, sjablonger, reservedeler og tilpasning.
7. Vanlige spørsmål
Spørsmål: Hvordan kontrollerer Dinghua BGA-omarbeidingsmaskinen temperaturen? Vil maskinen bli for varm og skade PCB eller brikke?
A: Dinghua BGA-omarbeidingsmaskinen kan varme opp PCB- og BGA-brikkene samtidig. Den tredje IR-varmeren forvarmer PCB fra bunnen jevnt for å unngå PCB-deformasjon under reparasjonsprosessen. Alle tre varmeovnene kan styres uavhengig av hverandre.
Den bruker et termoelement av typen K med lukket sløyfekontroll og et automatisk PID temperaturkompensasjonssystem, sammen med en PLS og temperaturmodul, for å sikre nøyaktig temperaturkontroll med et avvik på ±2 grader.
Spørsmål: Hvordan garanterer Dinghua BGA-omarbeidingsmaskinen sikkerhet for å beskytte operatøren i nødstilfeller?
A: Maskinen er CE-sertifisert og er utstyrt med en nødknapp. I tillegg er det en stemmeadvarsel som aktiveres ca. 5 sekunder før lodde-/avloddeprosessen er fullført. Den har også et automatisk avslåingssystem i tilfelle en unormal hendelse, med doble overopphetingsbeskyttelseskontroller.
