SMD BGA Rework Station
1. IR -tastatur BGA Reballing Machine med 2 varmeområder .
2. passer for en stor størrelse (mindre enn 80*80 mm) .
3. kostnadseffektiv og enkel å brukes .
Beskrivelse
IR -tastatur BGA Reballing Machine
Full IR BGA -omarbeidingsstasjon med to varmesoner, egnet for store brikker (opptil 80 × 80 mm) og forskjellige PCB -er som de i TV -er, spillkonsoller og datamaskiner .}}
1. Produksjonsparameter for SMD BGA Rework Station
| Total kraft | 2300W |
| Toppvarmer | 450W |
| Bunnvarmer | 1800W, helt innelukket i et glassskjermet rom |
| Makt | 110 ~ 250V 50/60Hz |
| Topphodebevegelse | Opp / ned, roter fritt . |
| Belysning | Taiwan ledet arbeidslys, enhver vinkeljustert . |
| Lagring | Lagre 10 grupper av temperaturprofiler |
| Posisjonering | V-Groove, PCB-støtte kan justeres i X, Y-retningene med en ekstern universell armatur |
| Temperaturkontroll | K sensor, lukket sløyfe |
| Temp Nøyaktighet | ± 2 grad |
| PCB -størrelse | Maks 270 * 320 mm min 20 * 20 mm |
| BGA -brikke | 5*5 ~ 80*80 mm |
| Minimum chipavstand | 0,15 mm |
| Eksternt temperamentsensor | 1pc |
| Dimensjoner | L480 × W370 × H390 mm |
| Nettovekt | Ca 15,5 kg |
2. Produktdetaljer
Topp IR -varmeapparat: 80 × 80 mm, 450 W, 110–240 V (valgfritt) . kan varme nesten alle chiptyper .
Passer for hovedkort opp til 270 × 320 mm .

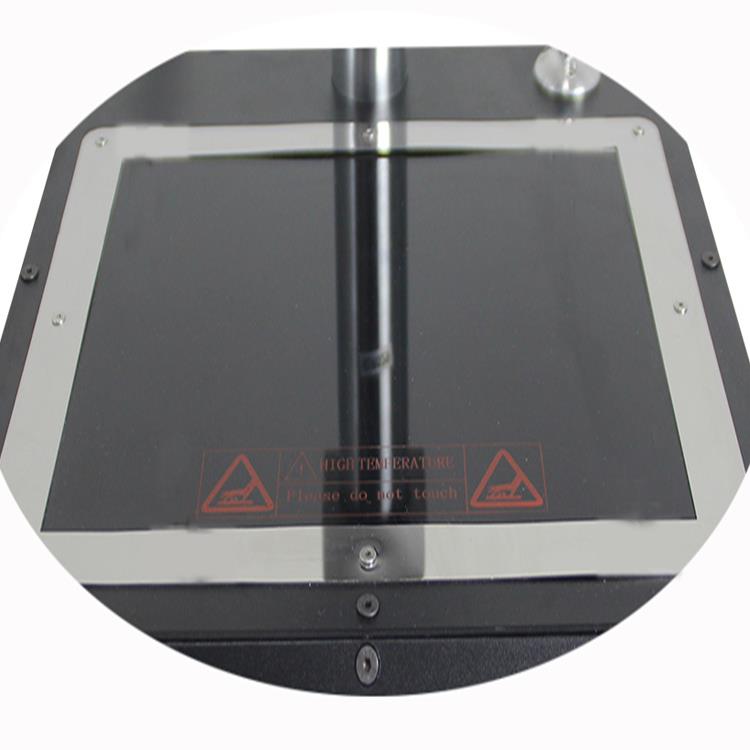

Bunnens IR -varmeapparat: helt vedlagt et glassskjold .
Universelle inventarInkluder krokodilklipp, "V" -spor og konvekse støtter for å sikre PCB-er av alle form-fra TV-er og datamaskiner til iPhones .
Uansett PCB er TV, datamaskin selv om iPhone osv. .
Universelle inventar for enhver PCB med uregelmessig form

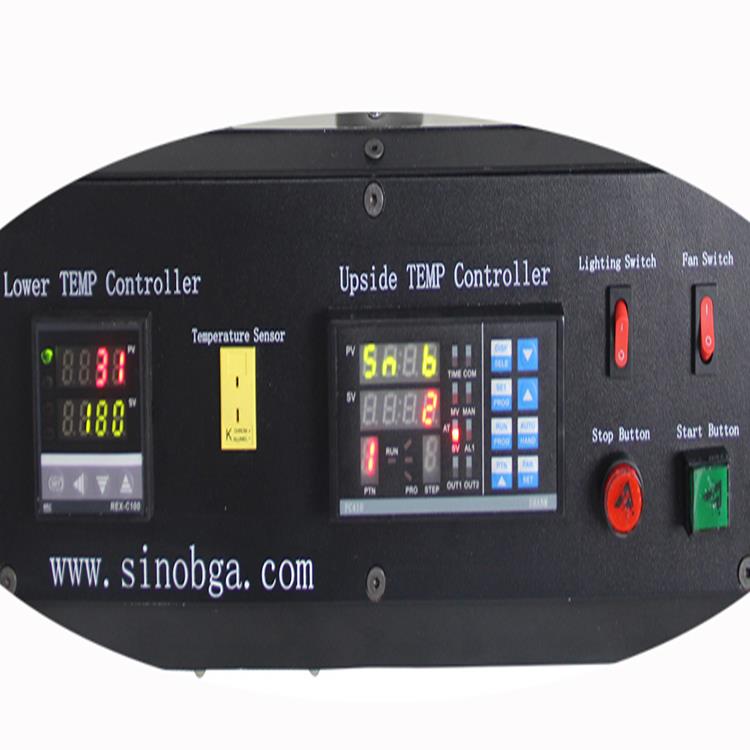

Instrumentpanel for temperatur- og tidsinnstilling, enkel å betjene og bruke praktisk
Instrumentpanel
3. Spesiell funksjon
- Importerte høykvalitets, holdbare varmeovner .
- Taiwan-laget infrarød keramisk forvarmingsplate med glassskjerming .
- Dual-Zone IR-oppvarming: Både øvre og nedre forvarmingssoner .
- K-type lukket-sløyfetemperaturkontroll med ± 2 graders nøyaktighet .
- Ekstern sensorkontakt for mer nøyaktige temperaturavlesninger .
- Lydvarsling: Stemmepåminnelse 5–10 s før varmesyklusen slutter, og hjelper operatøren med å forberede .
4. Vår tjeneste IR -tastatur BGA Reballing Machine
- Før levering: Hver maskin gjennomgår en 24 -timers vibrasjonstest, etterfulgt av en endelig inspeksjon .
- Etter levering: Ved ankomst til tollvesenet kontakter vi deg via e -post, telefon eller whatsapp for å hjelpe med klaring .
- Ved mottak: Vi gir installasjonsveiledning og operativ støtte .

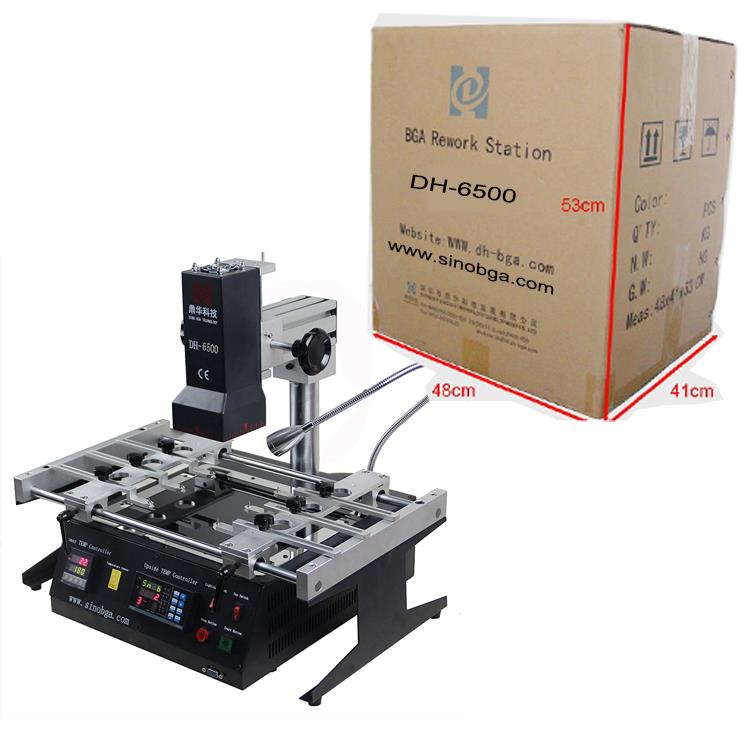

5. Pakking
- Kartongveske med skuminnsatser for sikker transport .
- Pakket dimensjoner: 48 × 53 × 41 cm; Bruttovekt: 23 kg .
FAQ
Verktøy og materialer
Reparasjon er, og kan alltid forbli, en meget arbeidskrevende operasjon som er mer avhengig av individuelle operatørferdigheter enn på automatisering . Til tross for tilgjengeligheten av utmerkede reparasjonsverktøy, er mange interne reparasjonsoperasjoner dårlig utstyrt . Følgende er noen grunnleggende retningslinjer for det essensielle utstyret som trengs i en moderne reparasjonsoperasjon:
1. Ergonomisk arbeidsstasjon
Effektivt reparasjonsarbeid kan ikke utføres på et gammelt arbeidsbenk eller provisorisk oppsett . PC -tavle reparasjon krever et høyt konsentrasjonsnivå og fingerferdighet . Derfor en riktig arbeidsstasjon - ESD -bakken og utstyrt med å være tilstrekkelig med å være et {5} til å være en eller utstyrt. forbedre effektiviteten .
2. Stereomikroskop av høy kvalitet
Presisjonsreparasjon kan ikke gjøres uten denne typen mikroskop tilgjengelig til enhver tid . Begrenset tilgang er utilstrekkelig, da det må brukes kontinuerlig . mens videokameraer og skjermer kan være egnet for inspeksjon eller trening, de mangler klarhet med kvalitetsoptikk.} i tillegg, the Microscoco har å ha god lys}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}. Med fleksible Goosenecks for Light Direction er de beste alternativene for dette formålet .
3. Lodding
Precision soldering is vital for modern repair operations. Technicians can no longer rely on traditional soldering tools that were commonly used just a few years ago. They now require top-quality soldering irons that are highly controllable, ergonomically designed, and compatible with a wide range of fine tips.
4. Verktøy for fjerning av komponenter
Det økende mangfoldet av komponenter - både store og små - krever en rekke spesialiserte verktøy og teknikker for sikker og effektiv fjerning . Disse verktøyene bruker typisk en av følgende oppvarmingsmetoder: ledende (ved kontakt), konvektiv (av varm gass), eller infrarød applikasjon .
5. Forvarmingsstasjon
Når det er mulig, forvarm hele PC-kortet før du fjerner SMT-komponenter . forvarming reduserer termisk sjokk fra lokal oppvarming og fremskynder omarbeidingsprosessen . mens de fleste fasiliteter har herding eller tørking, en ekstra forvarmet Den fjernes fra ovnen eller varm den opp fra omgivelsestemperatur .
6. Mikroborings- og slipeverktøy
Valuerende, håndholdte bore- og slipeverktøy som huser både motor- og strømforsyningen i håndstykket er vanskelig å kontrollere for detaljert reparasjonsarbeid . et lett, høykvalitets boreverktøy av høy kvalitet er foretrukket for presisjonsoppgaver .
