Hot Air Optisk SMD Rework Machine
Varmluft optisk smd omarbeidingsmaskin 1. Rask forhåndsvisning: Vi leverer DH-A5 BGA omarbeidingsmaskin med bedre ytelse. Vi viet oss til bga omarbeiding og automatisk maskineri, som dekker det meste av India, Europa og det amerikanske markedet. Vi forventer å bli din lange teampartner i Kina. 1....
Beskrivelse
Varmluft optisk smd omarbeidingsmaskin
1. Rask forhåndsvisning:
Vi leverer DH-A5 BGA omarbeidingsmaskin med bedre ytelse. Vi har viet oss til bga omarbeiding og
automatisk maskineri, som dekker det meste av India, Europa og det amerikanske markedet. Vi forventer å bli
din lange teampartner i Kina.
1. Spesifikasjon
Spesifikasjon | ||
1 | Total kraft | 6800W |
2 | Toppvarmer | 1200W |
3 | Undervarmer | 2. 1200W, 3. IR-varmer 4200W |
4 | Makt | AC220V±10±50Hz |
5 | Sjåfør | Servo driver brukt. Helautomatisk plukk, plassering, lodding og avlodding, kjøling. |
6 | Driftsmodus | To moduser: manuell og automatisk, HD-berøringsskjerm, intelligent mann-maskin, digital systeminnstilling. |
7 | chip mater | automatisk, for 1*1~80*80 mm brikke |
8 | Optisk CCD kameralinse | Automatisk forover / bakover, høyre / venstre |
9 | Kameraforstørrelse | 10x - 220x |
10 | Finjustering av arbeidsbenken: | ±15 mm fremover/bakover, ±15 mm høyre/venstre |
11 | BGA-posisjonering | Laserposisjon, rask og nøyaktig plassering av PCB og BGA |
12 | Høyeste lufthastighet | Kan justeres ved å justere knotten, hindrer bittesmå bga i bevegelse. |
13 | Plassering av PCB | Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-spor PCB brakett + universalfester. |
14 | Temperatur kontroll | K-sensor, tett sløyfe, PLS-kontroll, Servo-driver |
15 | Plasseringsnøyaktighet: | ±0,01 mm |
16 | Temp nøyaktighet | ±1 grad |
17 | Belysning | 2 stk lys, uansett om du observerer brikken/PCB fra hvilken som helst visning, er det ingen skygge |
18 | Lagring av temperaturprofil | mer enn 50 000 grupper |
19 | Registrering av temperaturprofiler | opptak av full temp profiler (bra for analyse) |
20 | PCB størrelse | Maks 420×470 mm Min 22×22 mm |
21 | BGA-brikke | 2x2 - 80x80 mm |
22 | Minimum chip-avstand | 0.15 mm |
23 | Ekstern temperatursensor | 5 stk |
24 | Dimensjoner | 730x670x940mm |
25 | Netto vekt | 91 kg |
2. Produktfunksjoner og fordeler ved DH-A5 BGA omarbeidingsstasjon
Hovedfunksjoner for DH-A5 BGA Rework Station:
1.Sterk og perfekt funksjonsvalg
2.Med åtte temperaturbølger i minneprogramvare
3.Kan velge riktig temperaturbølge i henhold til lodde/unsolder forespørsler
4. Intelligent temperaturbølgeoppvarming
5.Can oppnå loddetinn / unsolder automatisk
6.justerbar lampe og laser
7. Egnet for ulodding av komponenter i alle vinkler
8.PID intelligent temperaturkontroll kan unngå IC-skader på grunn av rask eller uavbrutt oppvarming
9. Fint smeltesystem og bruker infrarød sveiseteknologi
10. Varme er lett å stikke hull på og fordele jevnt, kan passe til forskjellige datamaskiner, bærbare og PlayStation BGA-komponenter
11.Vennlig menneske-maskin operasjonsgrensesnitt og perfekt LCD-skjerm
12.Ergonomisk design, praktisk og lett å betjene
13.Garanti: 1 år

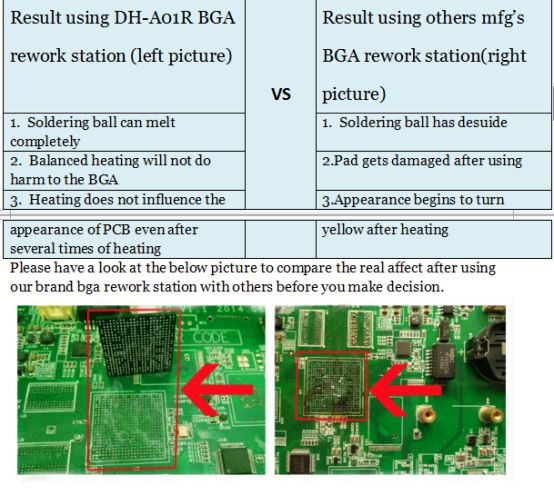

DH-A5 BGA Rework Station ekte reparasjonsytelse:

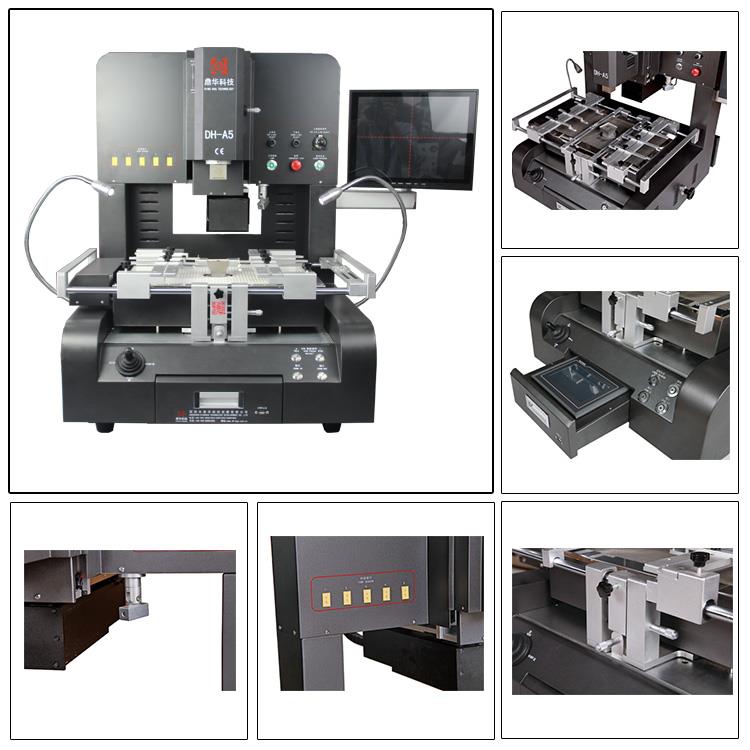

4.Detaljerte bilder av DH-A5 BGA REWORK STATION
Chipmater
Helautomatisk sponmater, sponmater for 1*1~80*80 mm tilgjengelig
IR forvarmingsområde
Karbonfiber varmerør, mørkt lys er lettere å bli absorbert av PCB/chip, og anti-høytemperaturglass
å dekke dem kan forhindre at små komponenter og støv faller inn.

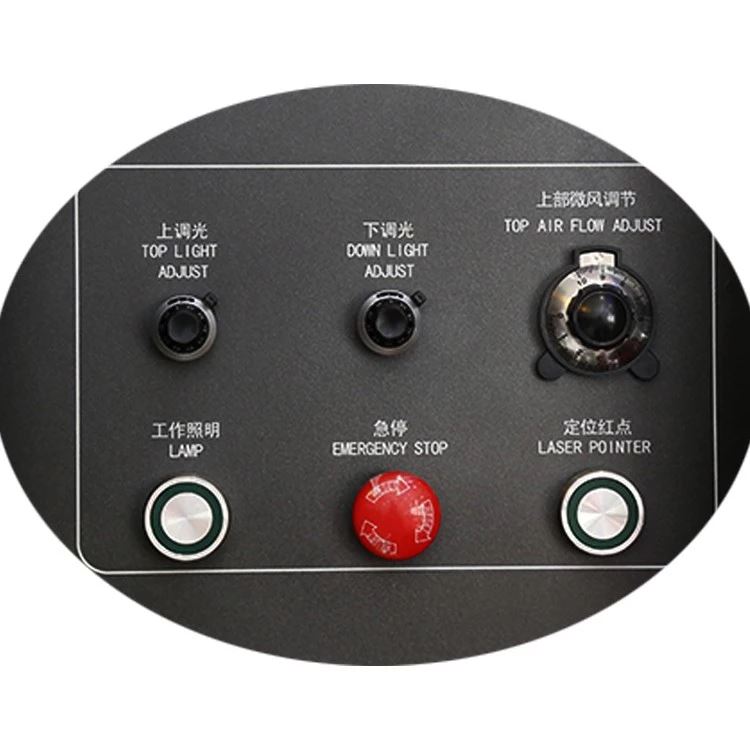

Funksjonsknapper
1. Luftstrømsjusteringsknapper, den kan oppgraderes til helautomatisk (programmeres), spesielt for små
presise komponenter.
2. Lysbryter: 2 lys kan hjelpe deg med å observere PCB eller brikke fra hvilken som helst visning og ingen skygge.
3. Nødknapp, justeringsknapper for optiske lys og laserposisjonering etc.
Monitorskjerm
1980P, 15 tommer, zoom inn 10x~220x, de kan hjelpe teknikeren bedre å se alle prikkene på brikken og PCB.
Optisk CCD-kamera
Importert fra Japan, har den to sider som kan lage prikker av chip og PCB observert på skjermen, med opptil 5~10 millioner piksler.

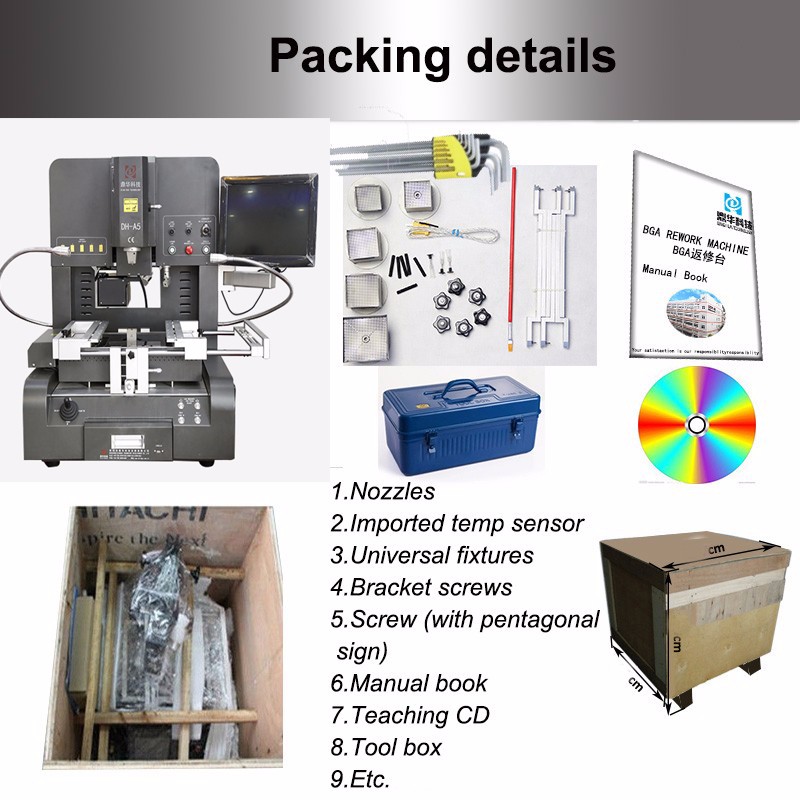

6. Pakking og levering og tjenester av DH-A5 BGA REWORK STATION

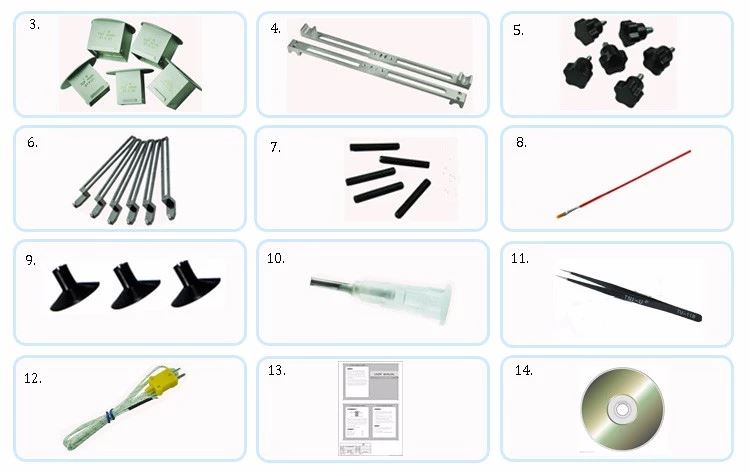

Pakkeliste
1, DH-380 BGA-omarbeidingsstasjon (berøringsskjerm) 1 sett
2, Displaye 1 sett
3, Vakuumsuger Pad 3 stk
4, DH-380 spesifikasjon(manuell) 1 kopi
5, varmluftsdyse 5 deler (31*31/38*38/41*41/34*34/55*55)
6, Abnormitetsklips 6 stk
7, Blossom knott 6 stk
8, støtteskrue 6 stk
9, Ekstern Temperaturføler 1 stk
Leveringsdetaljer
Med DHL, TNT, FEDEX, luftfrakt, sjøfrakt og landtransport etc. tar det 3~30 dager å ankomme til destinasjonen i henhold til forskjellige fraktmåter.
7. Dinghua BGA omarbeidingsstasjons fordeler:
Hvorfor velge oss
Vi er den profesjonelle produsenten av BGA-omarbeidingsstasjoner. Og har vært i dette arkivert i mer enn 13 år.
Engasjert i design, utvikling, produksjon og salg.
2. Vår maskin er best i kvalitet med lav pris. Er populære blant verkstedet og treningsskolene over hele verden.
Velkommen til å være vår agent.
3.Rask levering: FedEx, DHL, UPS, TNT og EMS. Mange modeller på lager hele tiden.
4. Betaling: Western Union, PayPal, T/T.
5.OEM og ODM er velkommen.
6.Alle maskinen vil være utstyrt med brukerveiledning og CD.
