Infrarød berøringsskjerm SMD Rework Station
Rework Station er systemet det er for lodding og avlodding til enhetsdelene på brettet. Enhetsdelene vil normalt ha et veldig lite område på brettet, derfor vil brettet bli oppvarmet i et lite område. I dette tilfellet kan brettet deformeres med varme og tilstøtende deler kan få en skade med varme.
Beskrivelse

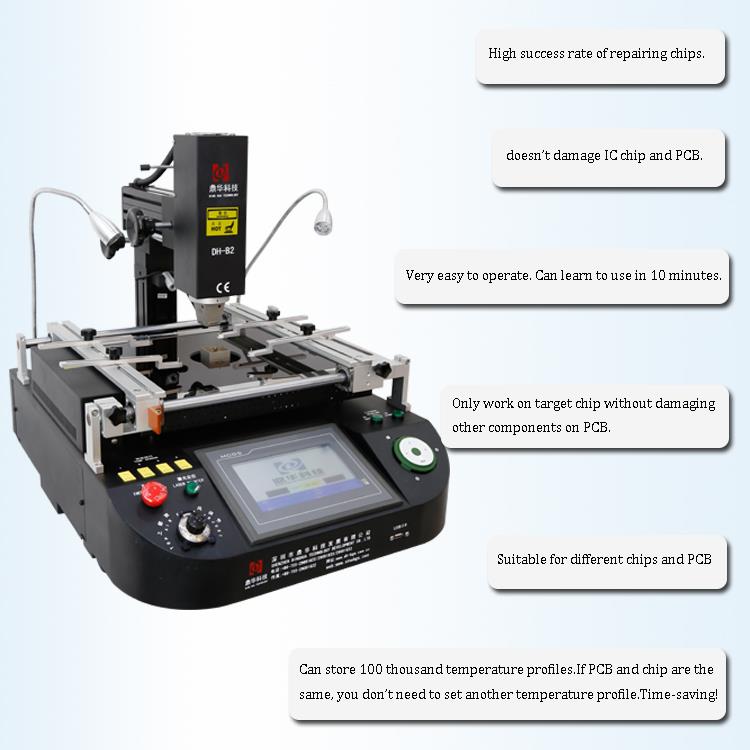

Infrarød berøringsskjerm SMD Rework Station
1. Produktfunksjoner til infrarød berøringsskjerm SMD rework stasjon

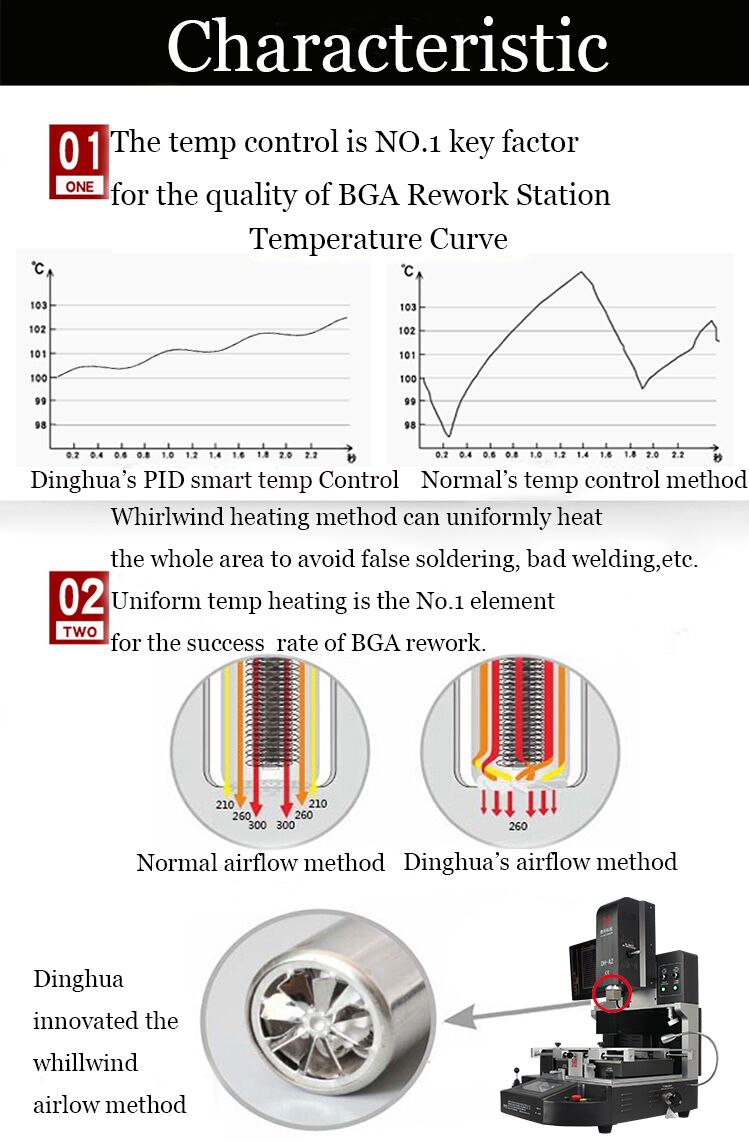

1. Luftstrøm og temperatur kan justeres i et bredt område for å danne en høytemperaturbris.
2. Det bevegelige varmehodet er enkelt å betjene, varmluftshodet og monteringshodet er manuelt
kontrollert, PCB skyve rack er mikro-justerbar med x. Og. Y-aksen.
3. Berøringsskjermgrensesnitt, plc-kontroll, i stand til å vise temperaturkurver og to deteksjonskurver
samtidig.
4. To uavhengige varmeområder, temperatur og tid vises digitalt.
5. Støttene for BGA-loddestøtterammen er mikrojusterbare for å begrense lokal synking
i loddeområdet.

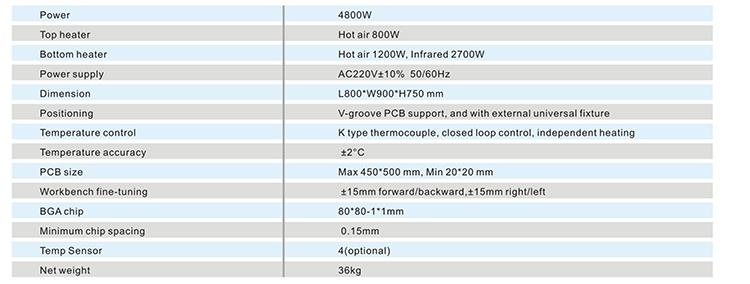

2.Spesifikasjon av infrarød berøringsskjerm SMD rework stasjon
3.Detaljer om infrarød berøringsskjerm smd rework stasjon

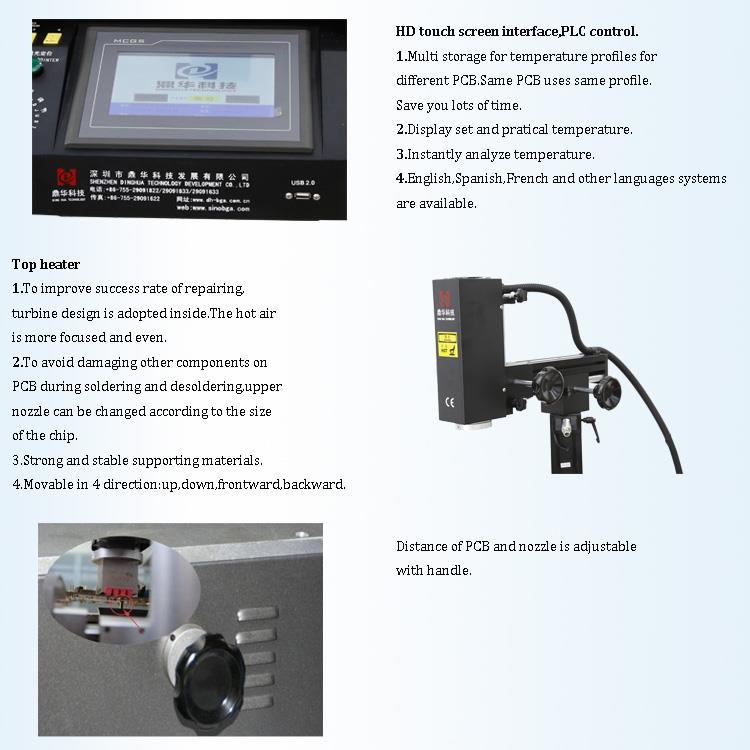

HD Touch-skjermgrensesnitt;
2. Tre uavhengige varmeovner (varmluft og infrarød);

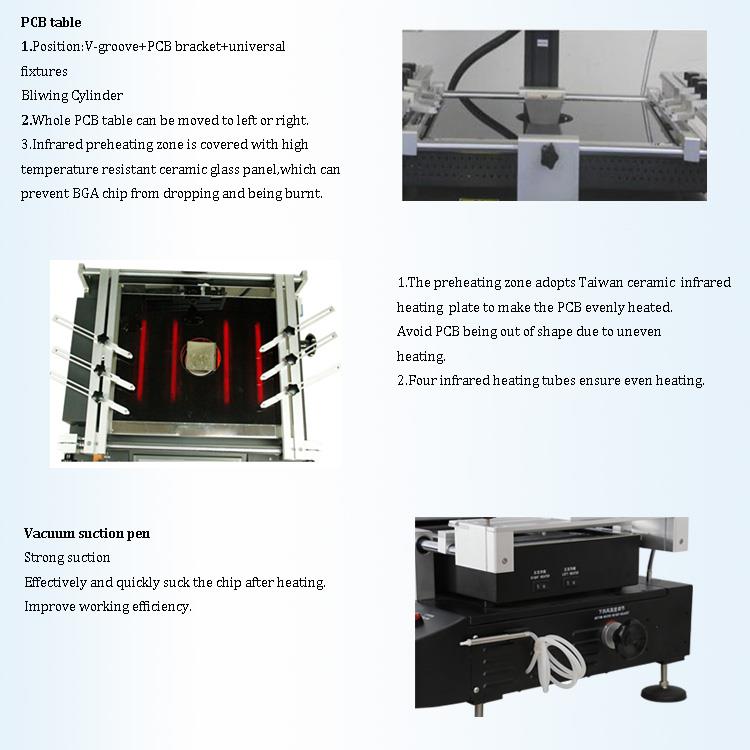

3. Vakuumpenn;

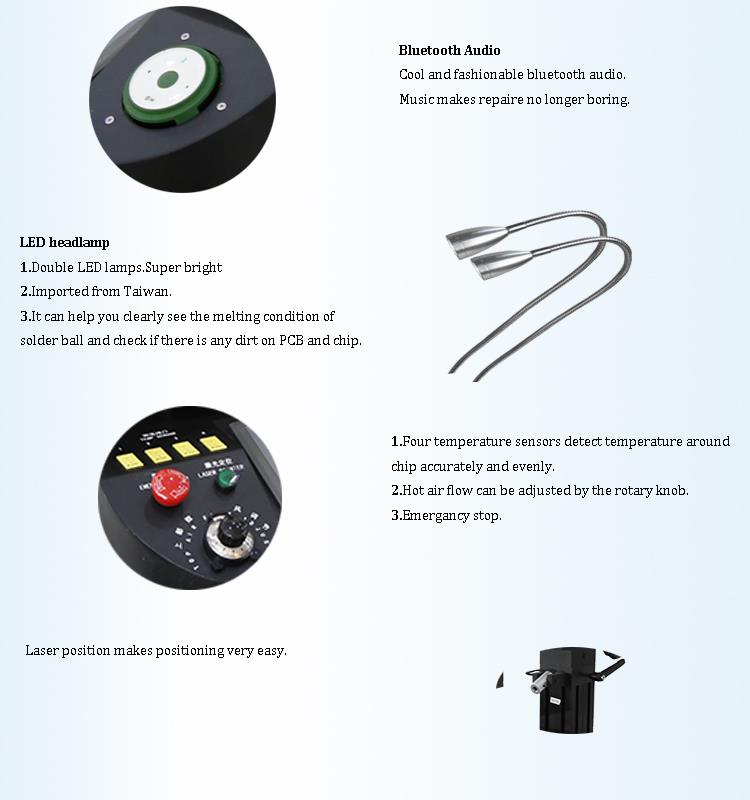

4. Led hodelykt.

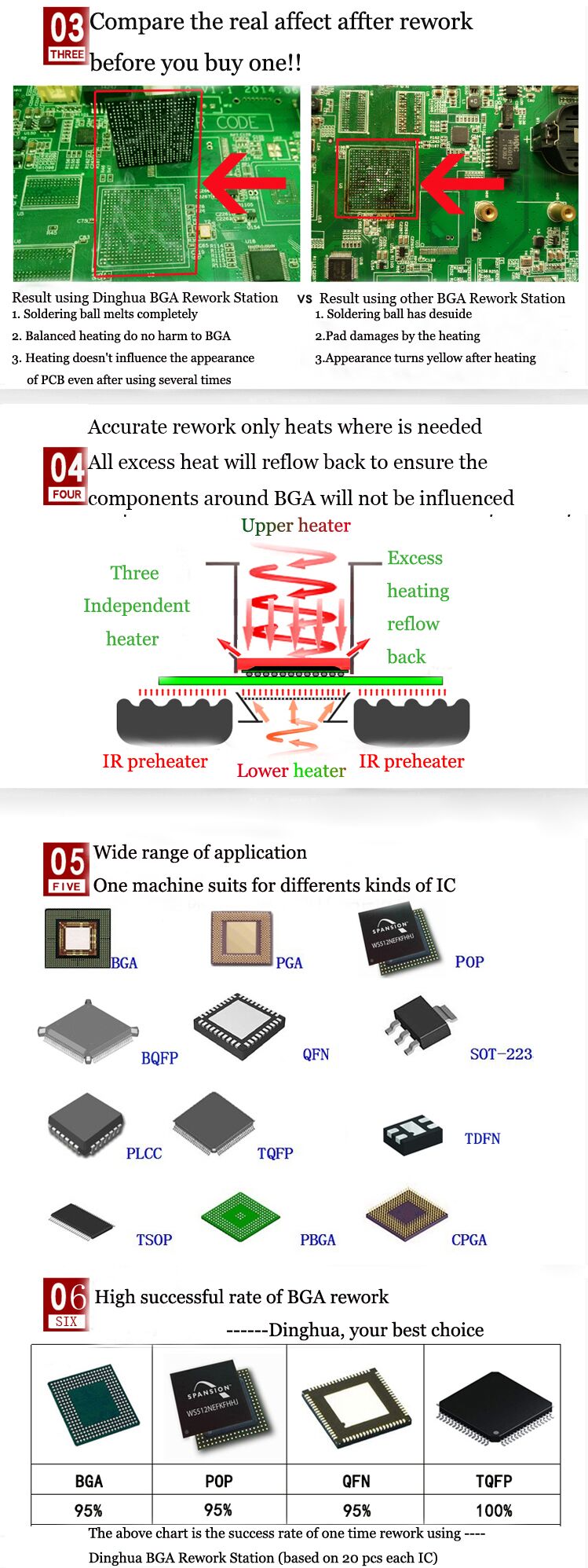

4.Hvorfor velge vår infrarøde berøringsskjerm smd omarbeidsstasjon?
5.Sertifikat for infrarød berøringsskjerm smd rework stasjon
6. Pakking og forsendelse av infrarød berøringsskjerm smd rework stasjon
7. Kontakt oss
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Relatert kunnskap
Forholdsregler for BGA-omarbeid
1.Forvarmingsdefinisjon: Forvarming varmer opp hele enheten under smeltepunktet til loddetinn og
reflow temperatur.
Fordeler med forvarming: Aktiver flussen, fjern oksidene og overflatefilmene til metallet som skal sveises
og de flyktige stoffene i selve fluksen, forbedrer fukteeffekten, reduserer temperaturforskjellen mellom
øvre og nedre PCB, forhindre varmeskader, fjerne fuktighet og forhindre popcorn-fenomenet,
redusere temperaturforskjellen.
Forvarmingsmetode: Plasser PCB i inkubatoren i 8 til 20 timer ved en temperatur på 80 til 100 grader
(avhengig av PCB-størrelsen).
2. "Popcorn": refererer til tilstedeværelsen av fuktighet i en integrert krets eller SMD-enhet under sveisingen
prosessen raskt oppvarmet, slik at fuktighet utvidelse, fenomenet mikro-cracking.
3. Termisk skade inkluderer: blyforvrengning av puten; substratdelaminering, hvite flekker, blemmer eller misfarging.
Iboende vridning av underlaget og degradering av kretselementene er forårsaket av "usynlighets" problemer,
på grunn av forskjellige ekspansjonskoeffisienter for forskjellige materialer.
4. Tre metoder for PCB-forvarming ved plassering eller etterarbeid:
Ovn: BGAs indre fuktighet kan bakes for å forhindre popcorn og andre fenomener
Varmeplate: Denne metoden er ikke tatt i bruk fordi restvarmen i varmeplaten hindrer kjølehastigheten til
loddeforbindelsen, fører til utfelling av bly, danner et blybasseng og reduserer styrken til loddeforbindelsen.
Varmluftkar: Uavhengig av formen og bunnstrukturen til PCB-enheten, kan den varme vindenergien
gå direkte inn i alle hjørner og sprekker på PCB-enheten, slik at PCB-en kan varmes jevnt, og oppvarmingen
tid kan forkortes.
