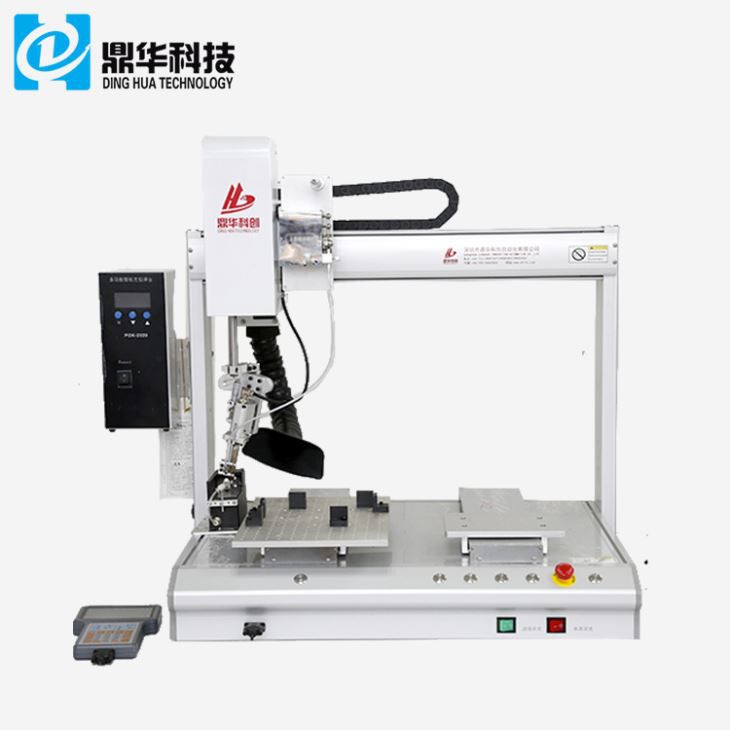

SMT automatisk loddemaskin
SMT Automatic Lodding Machine er et stykke teknologi som revolusjonerer feltet for elektronikkproduksjon. Med sine presise, automatiserte loddeegenskaper kan bidra til å forbedre kvaliteten og effektiviteten til produksjonsprosesser rundt om i verden.
Beskrivelse
Maskinen har enkelthode- og dobbelbordlodding for komponenter
En av de største fordelene med SMT Automatic Lodding Machine er at den eliminerer mange av mennesket
feil som kan oppstå ved håndlodding av komponenter. Dette fører til høyere grad av konsistens og
nøyaktighet, noe som gir bedre produktkvalitet og færre feil.
1.Parametere
| Modell | DH-HX5331 | DH-HX5441 | |
| Aksenummer | 5 akse synkron | ||
| Behandling omfang |
X-aksen | 500 mm | 500 mm |
| Y1-aksen | 300 mm | 400 mm | |
| Y2-aksen | 300 mm | 400 mm | |
| Z-aksen | 100 mm | 100 mm | |
| R-aksen | ±360 grader | ±360 grader | |
| Maks bæreevne | 10 kg | ||
| Maks fart |
XY-aksen | 800 mm/sek. | |
| Z-aksen | 450 mm/sek. | ||
| R-aksen | 360 grader/sek. | ||
| Gjentatt presisjon |
x,Y-aksen | ±0,02 mm | |
| Z-aksen | ±0,02 mm | ||
| R-aksen | ±0.02 grader | ||
| Maks produktstørrelse | 280*250un(XY) | 280*350 min (X,Y) | |
| Lagrede programmer | 999 profiler | ||
| Drivsystem | Close-loop | ||
| Kontrollsystem | Movenent kontrollsystem | ||
| Temperaturområde | 40-450 grad | ||
| Temperaturpresisjon | ±2 grader | ||
| Varmehode alarm rekkevidde | 2-99 grad | ||
| Fôring | Enkelt tinn fôringssystem | ||
| Varmekraft | 200w | ||
| Blikkfôringshastighet | 0-50mm/s | ||
| Tinn diameter | Φ0.3-Φ1.2(standard) | ||
| Alarmer | Tinn ødelagt, Tin blokkert, varmealarm | ||
| Dimensjon | L880*W600*H830m | L880*B700*H830mm | |
| Inndata | AC220V±10% 50/60Hz 450VA | ||
| Lufttrykk | 0.4-0.8Mpa | ||
| Fuktighet | 20-95% | ||
| Arbeidstemperatur | -10-45 grad | ||
2..Detaljer om automatisk loddemaskin

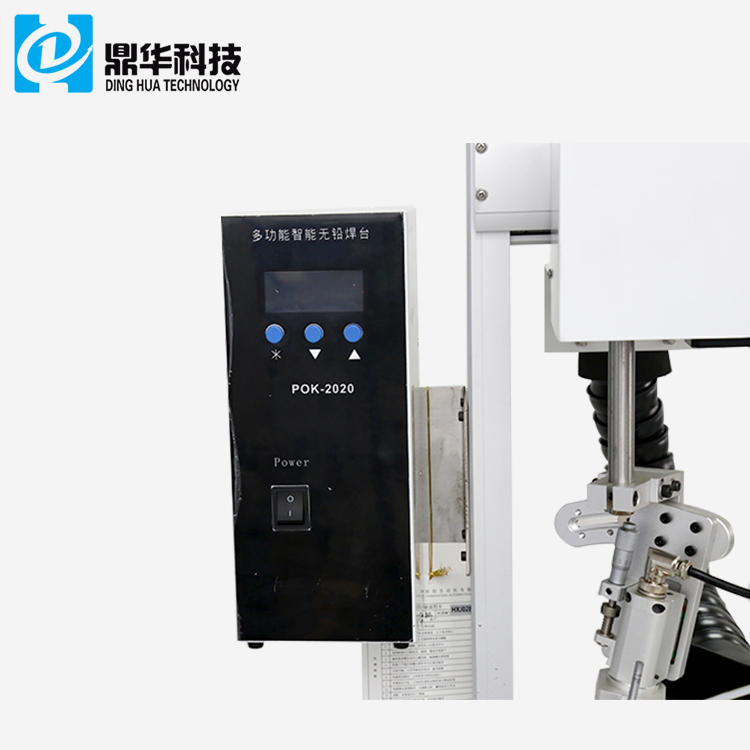

1. Veldig enkelt å stille inn temperaturen i henhold til de forskjellige loddetinnene, kontroller temperaturen nøyaktig
under grosseringen.

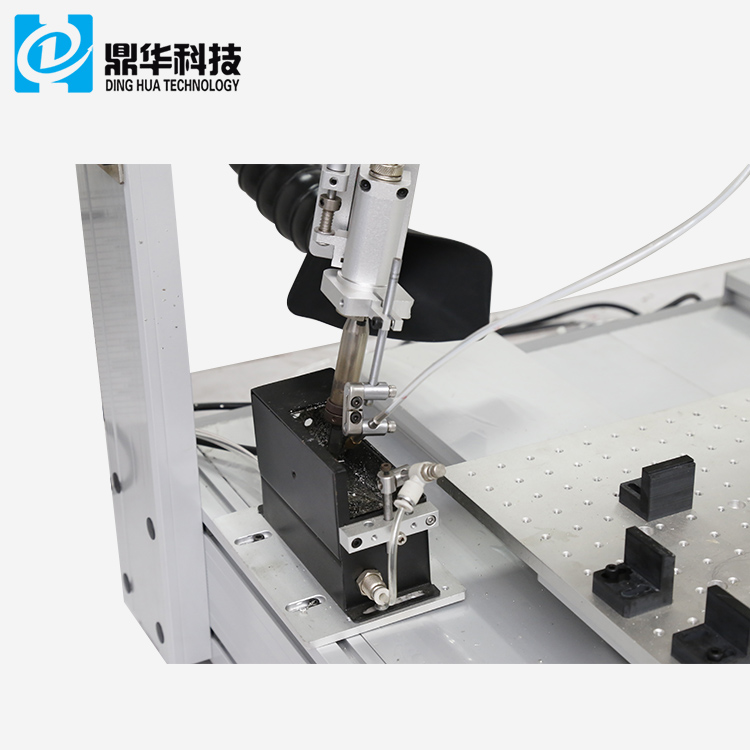

2. Automatisk tupprengjøring, intervall og frekvens kan stilles inn fleksibelt i henhold til Loddeproduktene.

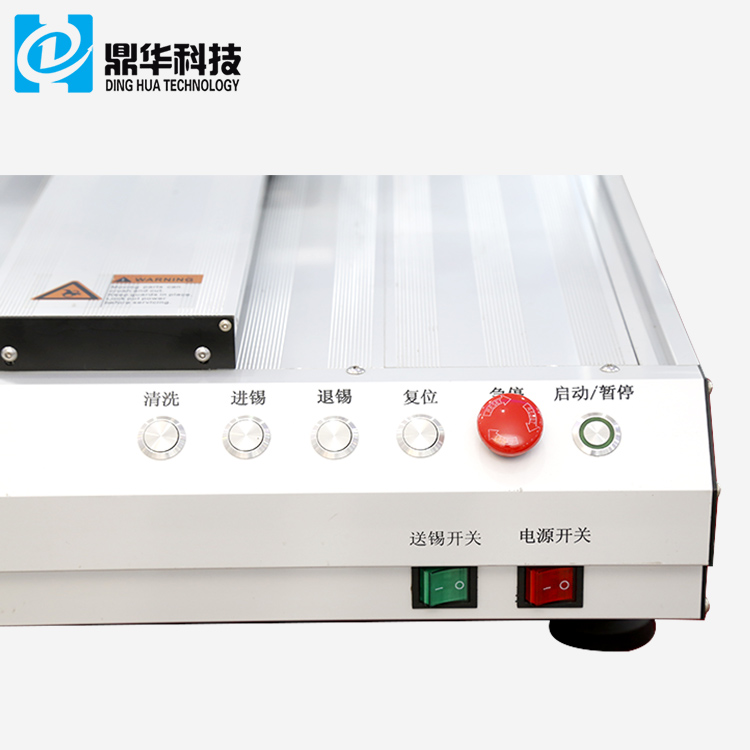

3. Trykk på knappene til ofte brukte funksjoner foran på maskinen, for enkel og rask betjening.
3.Vanlige spørsmål
det er en enhet som brukes i elektronikkproduksjon for automatisk å påføre loddemetall på elektroniske komponenter på et trykt kretskort.
det gir konsistent, presis og effektiv lodding av elektroniske komponenter, noe som fører til forbedret produktkvalitet, økt produksjonshastighet og reduserte arbeidskostnader.
kan lodde ulike typer komponenter, inkludert overflatemonteringsenheter (SMD), gjennomhullede komponenter og ledningsforbindelser.
Maskinen påfører en nøyaktig mengde loddepasta eller fluss på komponenten ved hjelp av en sjablong eller dispenser, og deretter plasseres komponenten på kretskortet. Maskinen tilfører deretter varme til loddetinn, smelter det og binder komponenten til brettet.
Ja, med intuitive grensesnitt og enkel prosesskontroll.
6. Kan en SMT automatisk loddemaskin tilpasses for spesifikke produksjonsbehov?
Ja, mange SMT automatiske loddemaskiner kan tilpasses for å passe spesifikke produksjonskrav, inkludert komponenttyper og produksjonsvolum.
7.Er vedlikehold nødvendig for en SMT automatisk loddemaskin?
Ja, som enhver maskin, kreves regelmessig vedlikehold for å sikre optimal ytelse og lang levetid. Vanligvis inkluderer rutinemessig vedlikehold rengjøring, kalibrering og utskifting av slitte komponenter.
8. Er det forskjellige størrelser på SMT automatiske loddemaskiner tilgjengelig?
Ja, en rekke størrelser er tilgjengelige, fra små benkermodeller til store helautomatiske systemer for høyvolumsproduksjon.
9. Kan en SMT automatisk loddemaskin brukes til andre typer lodding enn elektronikk?
Mens SMT automatiske loddemaskiner først og fremst er designet for elektronikkproduksjon, kan noen modeller det
være tilpasset andre typer loddeapplikasjoner.
10. Er det nødvendig å ha spesiell opplæring for å betjene en SMT automatisk loddemaskin?
Selv om noe grunnleggende opplæring er nødvendig, er de fleste designet for å være enkle å bruke ogkrever lite spesialkunnskap. Produsenter gir ofte opplæring og støtte for å hjelpe brukere med å lære hvordanbetjene maskinene effektivt.
