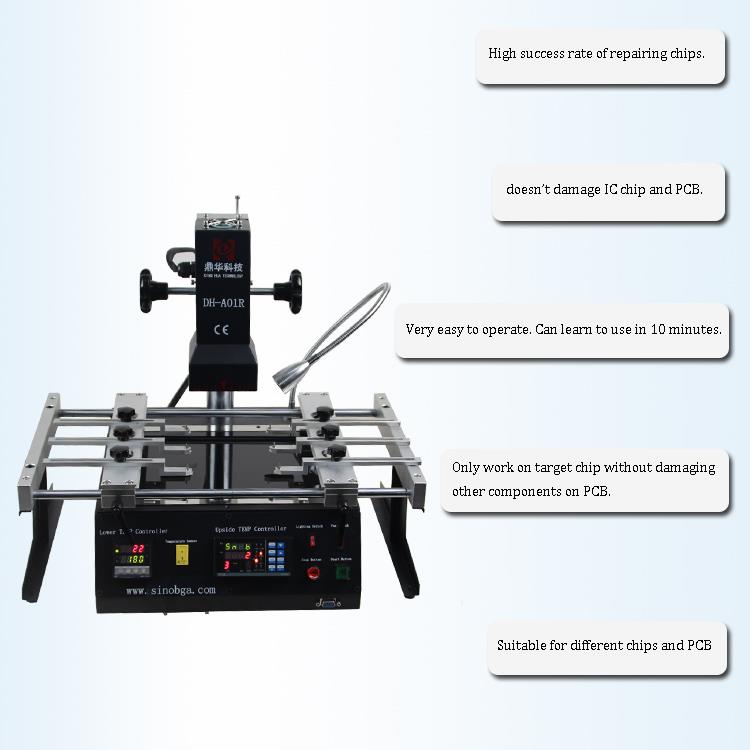

Infrarød bga rework stasjon
1. Høy suksessrate for å reparere sjetonger.
2. Enkel og enkel betjening
3. Infrarød oppvarming. Ingen skade på PCB og chip.
Beskrivelse
Tastaturkamera BGA Rework Machine
1. Anvendelse av tastaturkamera BGA Rework Machine
Hovedkort til datamaskin, smarttelefon, bærbar PC, MacBook logikkkort, digitalkamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.

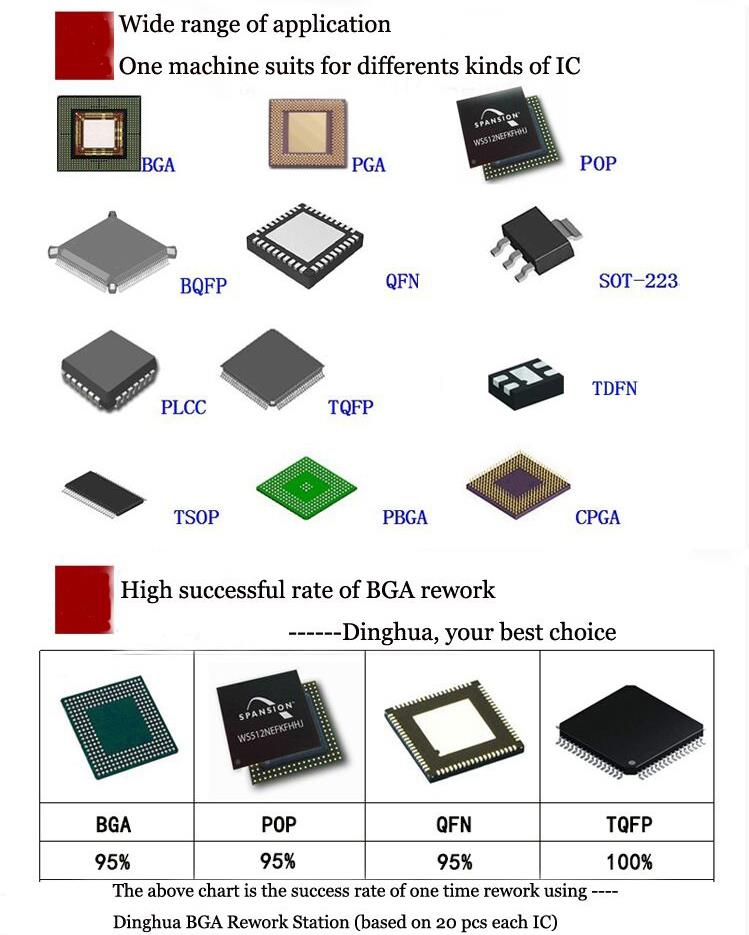

Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-brikke.
2. Produktfunksjoner til tastaturkamera BGA Rework Machine
(1) Nøyaktig temperaturkontroll.
(2) Høy suksessrate for å reparere sjetonger.
(3) To infrarøde varmeområder øker temperaturen gradvis.
(4) Ingen skade på brikke og PCB.
(5) CE-sertifisering garantert.
(6) Lydhintsystem: det er talepåminnelse 5s-10s før ferdigstillelse av oppvarmingen, for å forberede operatøren.
(7) V-spor PCB fungerer for rask, praktisk og nøyaktig posisjonering, som kan møte alle typer PCB-kort for posisjonering.
(8) V-spor PCB fungerer for rask, praktisk og nøyaktig posisjonering, som kan møte alle typer PCB-kort for posisjonering.

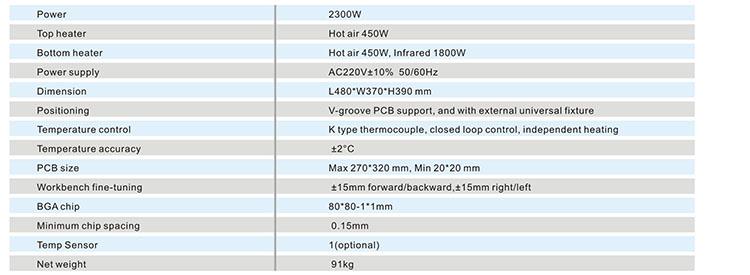

3.Spesifikasjon av tastaturkamera BGA Rework Machine

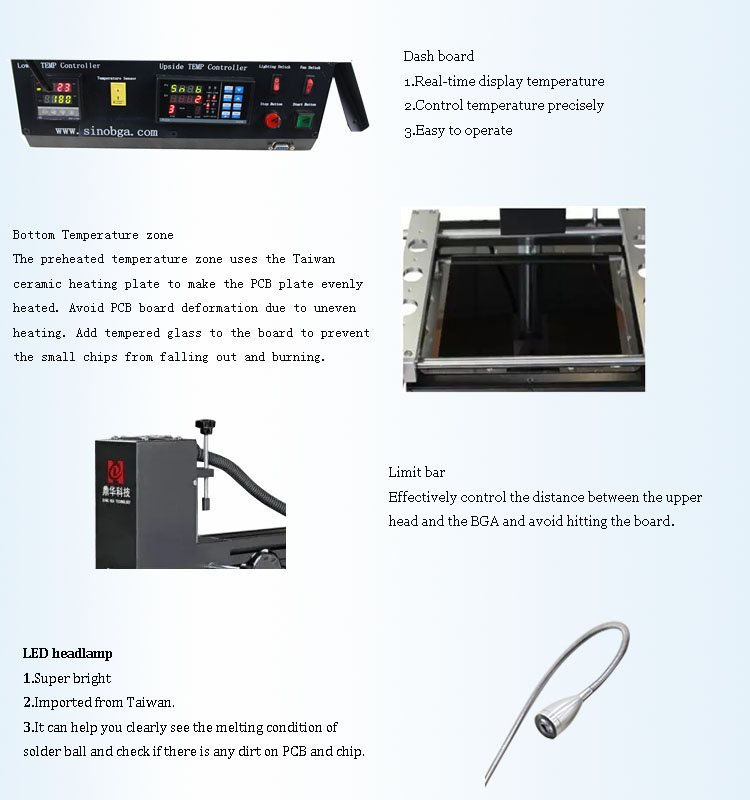

4.Detaljer om tastaturkamera BGA Rework Machine
1. To infrarøde varmesoner;
2. Led hodelykt;
3. Drift av dashbordet;
4. Limit bar.
5. Sertifikat for tastaturkamera BGA Rework Machine

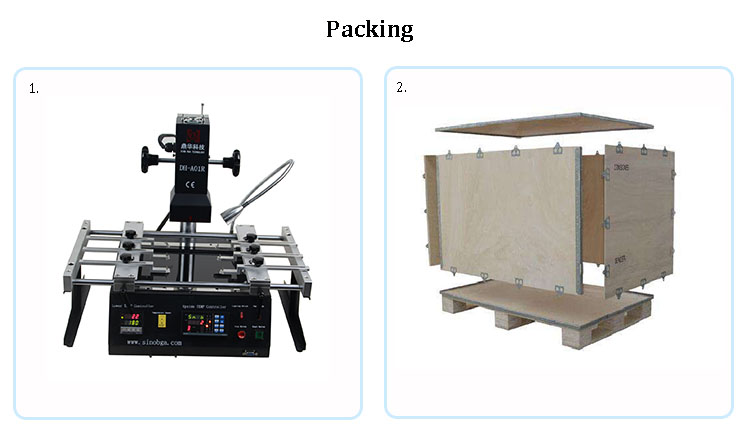

6. Pakking og forsendelse av tastaturkamera BGA Rework Machine
7. Beslektet kunnskap
BGA-pakkeprosessen
På 1990-tallet, med fremskritt av integrasjonsteknologi, forbedring av utstyr og bruk av dyp submikronteknologi. Ultra Deep Submicron Integrated Circuit Reliability har dukket opp etter hverandre, silisium-enkeltbrikke-integrasjon Ettersom graden av kontinuerlig forbedring har kravene til integrert kretspakking blitt strengere,
antall I/O-pinner har økt dramatisk, og strømforbruket har også økt. For å møte utviklingsbehovene er en ny type ball grid array pakke, forkortet til BGA (Ball Grid Array Package), lagt til originalen.
Pakketyper.
(1) Funksjoner i BGA-pakken
Når BGA dukket opp, ble det det beste valget for høy tetthet, høy ytelse, multifunksjonelle og høy-I/O pin-pakker for VLSI-brikker som CPUer og nord og sør
Broer. Dens funksjoner er:
(1) Selv om antallet I/O-pinner øker, er pinnestigningen mye større enn QFP, noe som forbedrer monteringsutbyttet;
(2)Selv om strømforbruket øker, kan BGA kontrolleres med en kontrollert kollapsbrikkemetode, forkortet C4-sveising, som kan forbedre dens elektrotermiske ytelse.
(3) Egnet for industrialisert produksjon. Kontrollert Collapse Chip Connection C4-teknologi.
