2 i 1 hode berøringsskjerm BGA Rework Station
1. Produktbeskrivelse av 2 i 1 hode BGA omarbeidingsstasjon DH-A1L
Dinghua BGA Rework Station DH-A1L
Denne maskinen er for reparasjon av hovedkort IC/Chip/Chipset av bærbare datamaskiner, Mobil, PC, iPhone, Xbox, etc. Med
har 3-varmer(2xVarmluft+IR-forvarming), innebygd Smart PC, Auto Profile, Kjølevifte, Laser Posisjon,
Loddebolt, Vacuum Pick-up & Place, Universal Support for det meste av PCB-størrelsen/-formen.
2. Produktspesifikasjon av 2 i 1 hode bga omarbeidingsstasjon DH-A1L
DH-A1L Spesifikasjon | |
Produktnavn | lodde- og avloddemaskin |
Makt | 4900W |
Toppvarmer | Varmluft 800W |
Undervarmer | Varmluft 1200W, Infrarød 2800W |
Jernvarmer | 90w |
Strømforsyning | AC220V±10% 50/60Hz |
Dimensjon | 640*730*580 mm |
Posisjonering | V-spor, PCB-støtte kan justeres i alle retninger med en ekstern universalfeste |
Temperatur kontroll | K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
Temp nøyaktighet | ±2 grader |
PCB størrelse | Maks 500*400 mm Min 22*22 mm |
BGA-brikke | 2*2-80*80 mm |
Minimum chip-avstand | 0.15 mm |
Ekstern temperatursensor | 1 (valgfritt) |
Netto vekt | 45 kg |
3. Produktfordeler med 2 i 1 hode bga omarbeidingsstasjon DH-A1L
4. Produktdetaljer for 2-i-1-hode bga omarbeidingsstasjon DH-A1L
5. Hvorfor velge 2 i 1 hode BGA omarbeidingsstasjon DH-A1L
①Nøyaktig PID smart temperaturkontroll, nøkkelfaktor nr. 1 for kvaliteten på BGA Rework Station-temperaturkurven.
②Nøyaktig etterarbeid varmer bare brikkene der det er nødvendig. All overflødig varme vil strømme tilbake for å sikre komponentene
rundt BGA vil ikke bli påvirket.
③Oppvarming påvirker ikke utseendet til PCB selv etter å ha brukt det flere ganger.

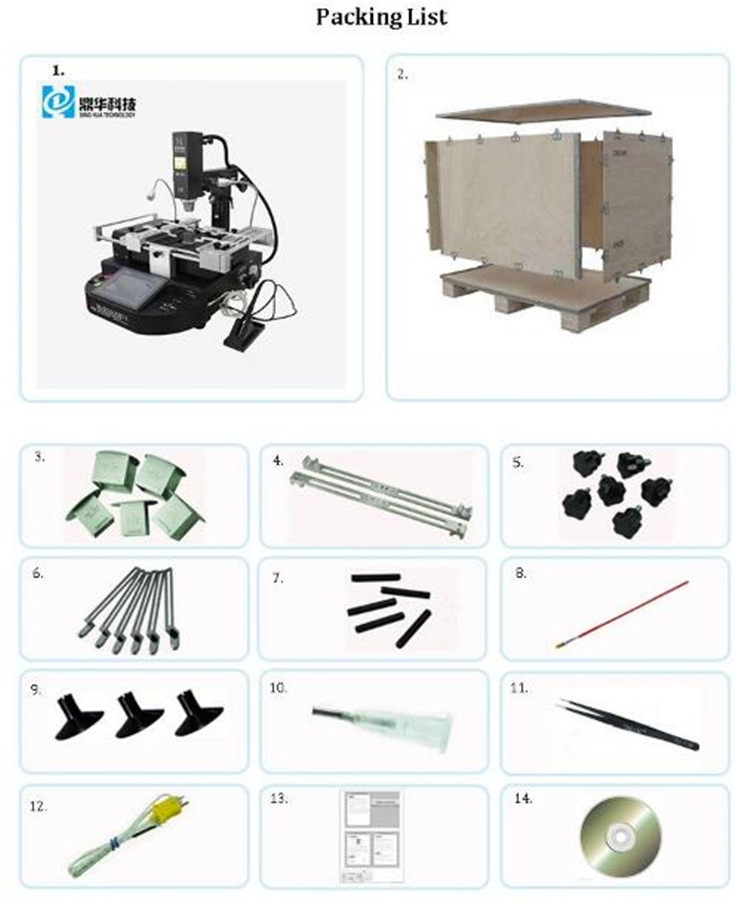

6. Pakking og levering av 2 i 1 hode bga omarbeidingsstasjon DH-A1L
7. Vet noe om BGA
Lett BGA-pakkemateriale
Optiske BGA-pakkede skall er ofte laget av keramiske materialer. Dette robuste keramiske materialet har mange fordeler, som f.eks
designfleksibilitet med mikrodesignregler, enkel prosessteknologi, høy ytelse og høy pålitelighet, vanligvis ved å endre
skallets fysikk Strukturen kan designes for optiske BGA-pakker.
Keramiske materialer har også lufttetthet og god primær pålitelighet. Dette skyldes det faktum at den termiske diffusjonskoeffisienten
av det keramiske materialet er svært lik den termiske diffusjonskoeffisienten til GaAs-enhetsmaterialet. Dessuten, siden den keramiske
materiale kan være tredimensjonalt kablet med overlappende kanaler, den totale pakkestørrelsen vil bli redusert.
Generelt kan varme kontrolleres ved montering av optiske enheter fordi varme kan deformere pakken. Den endelige justeringen av det optiske
enhet med den optiske fiberen kan også produsere bevegelse som vil endre de optiske egenskapene. Med keramiske materialer, termisk
deformasjonen er liten. Derfor er keramiske materialer svært egnet for optoelektronisk komponentemballasje og har en betydelig
innvirkning på markedet for optiske kommunikasjonsnettverk.
