Manuell optisk BGA-loddemaskin
manuell optisk bga-loddemaskin 1. Rask forhåndsvisning: DH-G600 BGA-loddestasjon er mye brukt i Chip Level Repair i bærbare datamaskiner, PS3,PS4,XBOX360, Mobiltelefoner, etc. Utstyrt med laserposisjoneringsfunksjon, DH-G600 bga omarbeidingsstasjon kan raskt posisjonere på BGA-brikke og hovedkort. 2....
Beskrivelse
manuell optisk bga loddemaskin
1. Rask forhåndsvisning:
DH-G600 BGA loddestasjon er mye brukt i Chip Level Repair i bærbare datamaskiner, PS3, PS4, XBOX360, Mobile Phone, etc.
Utstyrt med laserposisjoneringsfunksjon, kan DH-G600 bga omarbeidingsstasjon raskt plasseres på BGA-brikke og hovedkort.
|
Produktparameter |
|
|
Produktnavn |
lodde- og avloddemaskin |
|
Total kraft |
5300W |
|
toppvarme |
1200w |
|
bunnvarme |
bunn varmluftsvarme 1200W, IR forvarming 2700W |
|
Makt |
220V 50HZ/60HZ |
|
Posisjonering |
V-spor, PCB-kort kan justeres i X, Y-akse og utstyres med universalfeste |
|
Temperaturkontroll |
K-type, lukket sløyfe |
|
PCB størrelse |
Maks 400x380mm, Min 22x22mm |
|
Chip størrelse |
2x2-50x50 mm |
|
Minimum chip-avstand |
0.15 mm |
|
Ekstern temperatursensor |
1 (valgfritt) |
|
N.W. |
ca 60 kg |
|
Egnede hovedkort |
mobiltelefon, bærbar PC, stasjonær, spillkonsoll, XBOX360, PS3 |
2. Produktbeskrivelse av DH-G600 BGA omarbeidingsstasjon
Kjennetegn:
1. Siste nye optiske justeringssystem, enkelt å betjene, suksessraten kan være 100 %.
2. Med laserposisjon.
3. Identifiser BGA-brikker og monteringshøyde automatisk.
4. Toppvarmeapparat og monteringshode 2 i 1 design.
5. Semi-amtomatisk lodding og avlodding.
6. CCD System og Optical Alignment System kombinert, kan endre skjermen med en knapp.
7. Automatisk justering av kromatismeoppløsning og lysstyrke.
8. Med laserposisjon.
9. Med mikrometer for å gjøre mikrojustering.
10. Med en kraftig kryssstrømsvifte for å kjøle ned PCB raskt for å forhindre deformering.
11. Med 3 temperatursoner og en valgfri tempsensoruttak.
3. Reparasjonstrinn:
Skille BGA-brikken fra hovedkortet - vi kalte avlodding
Rengjør puten
Reballing eller bytt ut en ny BGA-brikke direkte
Justering/posisjonering - Avhengig av erfaring, silkeramme, optisk kamera
Bytt ut en ny BGA-brikke - vi kalte Lodding

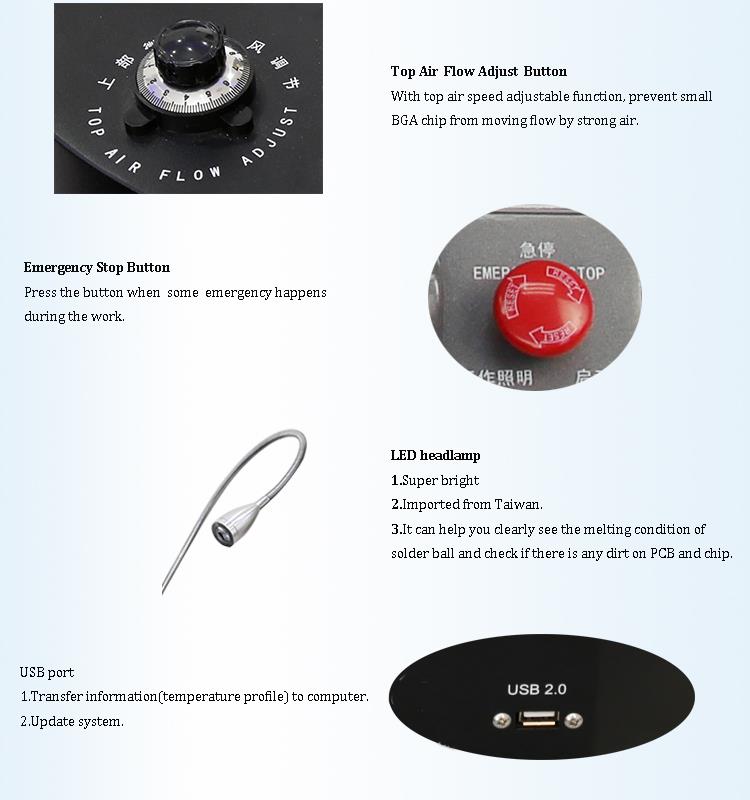

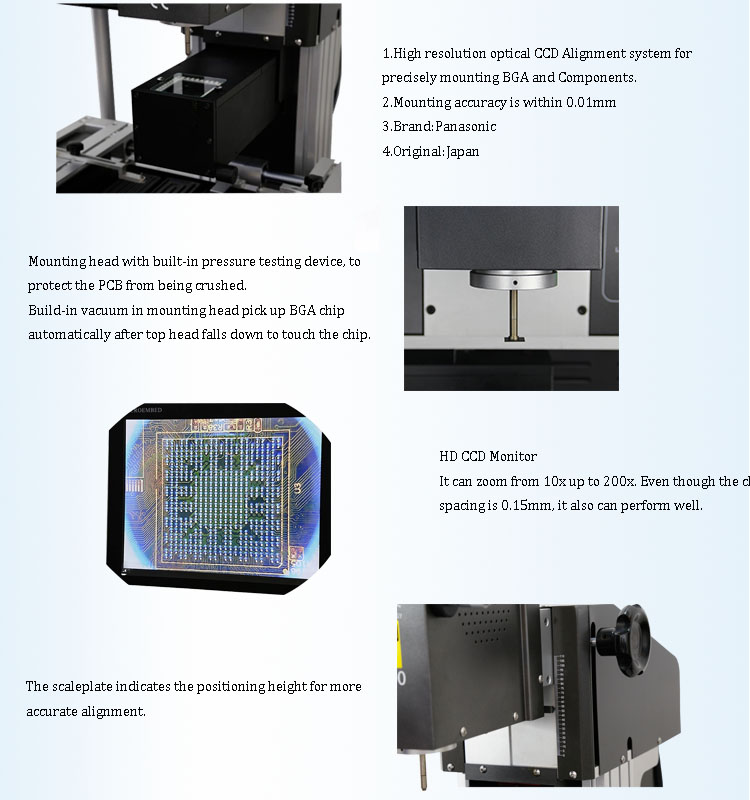

4.Detaljerte bilder av G600 BGA REWORK STATION
5.Bedriftsprofil
Noen bilder av vår fabrikk og BGA omarbeidingsstasjon

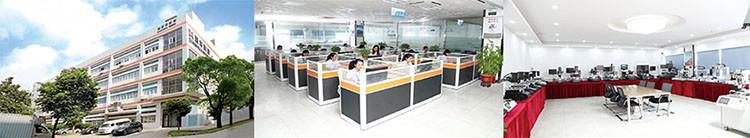

Kontorer

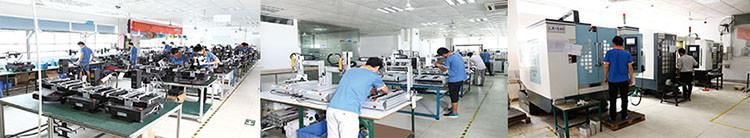

Mproduksjonslinjer
CE-sertifisering som nedenfor
En del av våre kunder
6. Pakking og levering og tjenester av G600 BGA REWORK STATION
7.Relatert kunnskap
Fire metoder for kuleplanting
Det er generelt fire metoder for å bruke BGA-kulespleising, nemlig metoden for å bruke bare enheten, metoden for å bruke malen, manuell plassering og børsting av riktig mengde loddepasta.
Hvis det er en kulegriper som velger en mal som matcher BGA-puten, bør åpningsstørrelsen på malen være 0.05--0.1 mm større enn diameteren på loddekulen. Fordel loddekulen jevnt på malen, rist kulelageret og legg på overflødig loddemetall. Kulen rulles fra malen til loddekuleoppsamlingssporet på kuleplanteren slik at
bare en loddekule holdes tilbake i hvert lekkasjehull på maloverflaten
Plasser den trykte loddefluksen eller lim BGA-enheten på arbeidsbenken med flussmiddelet eller loddepastaen vendt opp. Forbered en BGA-pute-matchende mal. Åpningen til malen skal være 0.05-0.1 mm større enn diameteren til loddekulen. Plasser malen rundt puten og plasser den over den trykte BGA-komponenten av fluss- eller loddepastaen. Avstanden mellom BGAer er lik eller litt mindre enn diameteren til loddekulene, justert under mikroskopet. Fordel loddekulen jevnt på sjablongen, og bruk pinsetten til å fjerne overflødig loddekule slik at det kun er en loddekule igjen i hvert lekkasjehull på sjablongoverflaten. Fjern malen, sjekk den og fullfør den.
Plasser den trykte loddefluksen eller lim BGA-enheten på arbeidsbenken med flussmiddelet eller loddepastaen vendt opp. Plasser loddekulene en etter en med en pinsett eller en pekepenn som en lapp.
8.4 Børst riktig mengde loddepasta metode
Når du behandler malen, blir tykkelsen på malen tykkere, og åpningsstørrelsen på malen er litt forstørret, og loddepastaen er direkte trykt på puten til BGA. På grunn av overflatespenning dannes loddekuler etter reflow. Kuleplantingsmetoden brukes i denne artikkelen. Det følgende beskriver kuleplantingsmetoden til kuleplanteren.
