Infrarød berøringsskjerm BGA Rework Machine

                                                                  Infrarød berøringsskjerm BGA Rework Machine



1. Produktfunksjoner til infrarød berøringsskjerm BGA Rework Machine

1. Med tre uavhengige temperatursonekontroll, mer nøyaktig;

2. Den første, andre temperaturvarmeren som bruker godt materiale, kan nøyaktig regulere varmluftstrøm og temperatur,

høy temperatur generert bris, den tredje langt infrarøde temperatur varmeplaten å forvarme.

3. Den første temperatursonen med 8 segment temperatur opp (ned)+8 segment konstant temperaturkontroll, kan

lagre 10 grupper temperaturkurve;

4. Første sone og andre starttemperaturkurve samtidig, tredje sone begynner å kjøre temperatur opp

og ned på samme tid med første og andre sone;

5. Etter å ha fjernet og loddet, bruk høyvolumvifte for å avkjøle PCB-kortet, forhindre deformasjon av PCB-kortet og sikre

effekten av lodding;

3.Spesifikasjon av infrarød berøringsskjerm BGA Rework Machine

Makt	4500W
Toppvarmer	Varmluft 800W
Undervarmer	Varmluft 1200W, Infrarød 2400W
Strømforsyning	AC220V+10%,50/60HZ
Dimensjon	L 535*B650*H600 mm
Posisjonering	N-spor PCB-støtte, og med ekstern universalarmatur
Temperaturkontroll	K-type termoelement, lukket sløyfekontrolluavhengig oppvarming
Temperaturnøyaktighet	±2 grader
PCB størrelse	Maks 355*335 mm, Min 50*50 mm
Finjuster arbeidsbenken	±15 mm forover/bakover +15 mm høyre/venstre
BGA-brikke	80*80-2*2 mm
Minimum chip-avstand	0.15 mm
Temp sensor	1 (valgfritt)
Nettovekt	30 kg

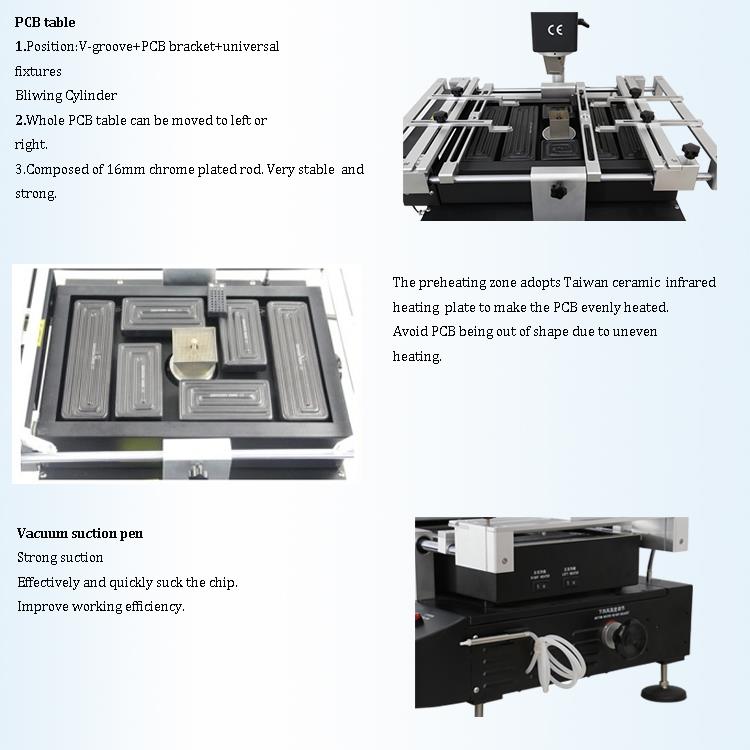

4.Detaljer om infrarød berøringsskjerm BGA Rework Machine

1. HD Touch-skjermgrensesnitt;

2. Tre uavhengige varmeovner ( varmluft og infrarød ) ;

3. Vakuumpenn;

4. Led hodelykt.

5. Hvorfor velge vår infrarøde berøringsskjerm BGA Rework Machine?

6. Sertifikat for infrarød berøringsskjerm BGA Rework Machine

7. Pakking og forsendelse av infrarød berøringsskjerm BGA Rework Machine

8.Relatert kunnskap

Standard metoder for BGA reballing?

Den første er "tinnpasta" + "tinnkule,"

Den andre er "hjelp lime" + "tinnkule."

Hva er "tinnpasta" + "tinnkule"? Faktisk er dette den beste og mest standard kuleplantingsmetoden som er anerkjent. Kulene som er plantet på denne måten hargod sveisbarhet og god glans. Loddeprosessen viser ikke utseendet til en løpende ball, og den er lettere å kontrollere og holde.

Den spesifikke metodener Bruk først loddepasta til å skrive ut på BGA-puten, og legg deretter en viss størrelse loddekule på den. På dette tidspunktet er funksjonen til loddepastaen å feste loddetinnball og gjør kontaktflaten til loddekulen større når loddetinn varmes opp. Loddekulen blir oppvarmet raskere og meromfattende. Dette vil gjøre det mulig å lodde loddekulen til BGA-puten bedre etter loddesmelting, noe som reduserer muligheten for lodding.

Hva er "loddepasta" + "tinnkule"? Det er lett å forstå betydningen av denne setningen gjennom forklaringen ovenfor. Enkelt sagt, denne metoden bruker loddepastai stedet for loddepasta. Imidlertid er egenskapene til loddepastaen svært forskjellige fra loddepastaens. Loddepastaen blir flytende nårtemperaturen stiger, og det forårsaker lett

than lodde ballen å løpe rundt; videre er loddepastaen til loddepastaen dårlig, så det sies at Den første metodenav ball-planting er ideell.

Selvfølgelig må disse to metodene alle være dedikerte verktøy som tee-stativ. De spesifikke trinnene i metoden "Stinky Paste" + "Spheroidal Ball" er som følger:

1. Forbered først kuleplantingsverktøyet. Kuleplantingssetet må rengjøres og tørkes med alkohol for å hindre at loddekulen ruller jevnt.

2. Plasser den ferdige brikken på kuleholderen.

3. Lim inn loddepastaen. Naturlig tint og jevnt omrørt, og jevnt på bladet;

4. Sett loddepasta på posisjoneringsbasen for å skrive ut loddetinnlim inn, og prøv å kontrollere vinkelen, styrken og trekkhastigheten til håndskrapingspastaen. Fjern loddepastaboksen.

5. Etter å ha bekreftet at loddepasta er jevnt trykt på hver pute på BGA, plasser loddekulen på ballen, og plasser deretter

loddekulen, rist kuleholderen og laloddeball rulle inn i nettet. Pass på at hvert nett har en loddekule og samle deretter loddekulene og fjern brettet.

6. Ta den nylagde BGA ut av bunnen og vent til den er bakt. (Det er bedre å bruke reflow-lodding. Bruk en liten mengde varmluft. Pistolen er OK). Dette fullførerballen. Prosedyren for "Loddepasta" + "Spheroidal Ball"-metoden er som følger: "3" og "4" trinn skal kombineres til ett trinn: bruk en børste for å påføre loddetinnlim i stedet for sjablongutskrift, men direkte jevn børsting til BGA-ene. På puten er de andre trinnene i utgangspunktet de samme som den første metoden.
