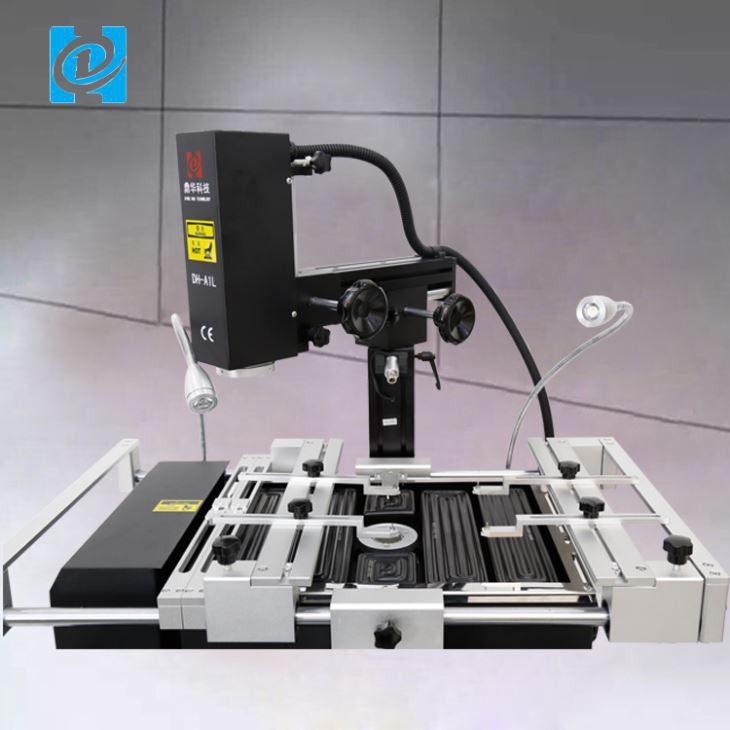

Hot Air Touch Screen BGA Rework Machine
varmluft berøringsskjerm bga omarbeidingsmaskin Rask forhåndsvisning: Kampanjepris! DH-A1L BGA Rework Machine med oppvarmingsreflow-funksjon er nå på lager. Med bedre designideer forblir maskinens BGA-monteringsnøyaktighet innenfor 0.01 mm. Vi viet oss til bga omarbeid og automatisk...
Beskrivelse
Varmluft berøringsskjerm bga omarbeidingsmaskin
Rask forhåndsvisning:
Kampanjepris! DH-A1L BGA Rework Machine med oppvarmingsreflow-funksjon er nå på lager. Med bedre design
ideer, forblir maskinens BGA-monteringsnøyaktighet innenfor 0.01 mm. Vi viet oss til bga omarbeid og automatisk
maskineri, som dekker det meste av India, Europa og det amerikanske markedet. Vi forventer å bli din langvarige partner i
Kina.
| Spesifikasjon | ||
|
1 |
Makt |
4900W |
|
2 |
Toppvarmer |
Varmluft 800W |
|
3 |
Undervarmer Jernvarmer |
Varmluft 1200W, Infrarød 2800W 90w |
|
4 |
Strømforsyning |
AC220V±10%50/60Hz |
|
5 |
Dimensjon |
640*730*580 mm |
|
6 |
Posisjonering |
V-spor, PCB-støtte kan justeres i alle retninger med ekstern universalarmatur |
|
7 |
Temperaturkontroll |
K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
|
8 |
Temp nøyaktighet |
±2 grader |
|
9 |
PCB størrelse |
Maks 500*400 mm Min 22*22 mm |
|
10 |
BGA-brikke |
2*2-80*80 mm |
|
11 |
Minimum chip-avstand |
0.15 mm |
|
12 |
Ekstern temperatursensor |
1 (valgfritt) |
|
13 |
Nettovekt |
45 kg |
2. Hovedtrekk ved DH-A1L BGA-omarbeidingsstasjonen
Høyoppløst berøringsskjerm, PLS-kontroll, kan lagre flere gruppeprofiler. Vis sanntidssett og målt
temperatur med øyeblikkelig temperaturkurveanalysefunksjon. Den kan vise innstilt og målt temperatur.
For å endre og analysere profilen.
Høypresisjon K-type termoelement med tett sløyfekontroll, strømutgang og kontrollsystem tar i bruk optisk isolasjon
teknologi. PID selvjusterende system kontrollerer temperaturen nøyaktig, og temperaturavgangen er innenfor 2 grader.
I mellomtiden gjør ekstern temperatursensor sanntidstemperaturanalyse og revisjon mulig.
V-spor PCB kan justeres i alle retninger med ekstern universalarmatur, egnet for alle typer BGA-reparasjoner.
Fleksibel og avtakbar universalarmatur kan beskytte PCB-kortet mot deformasjon og skade, uregelmessig bord
kan enkelt settes på med den.
Tilby alle typer varmluftsdyser, med 360 graders rotasjon; enkel å installere og endre, tilpasset er tilgjengelig.
Søknad
Denne maskinen brukes til å reparere det ødelagte BGA-brikkesettet (Ball Grid Array-pakke) på PCB-hovedkortet.
BGA-applikasjon
1. Bærbar og stasjonær PCBA
2. Spillkonsoll, for eksempel Xbox one, Play Station 4
3. Mobiltelefon PCBA
4.TV&TV Set-top-boks hovedkort
5.Server, skriver, kamera osv hovedkort
3.Hvorfor bør du velge DH-A1L BGA omarbeidingsstasjon?
4. Beslektet kunnskap:
Fordeler med BGA
BGA er en løsning på problemet med å produsere en miniatyrpakke for en integrert krets med mange hundre
av pinner. Pingrid-arrayer og dual-in-line overflatemontering (SOIC)-pakker ble produsert med flere og flere pinner,
og med redusert avstand mellom pinnene, men dette førte til vanskeligheter for loddeprosessen. Som pakke
pinner kom nærmere hverandre, faren for ved et uhell vokste bro over tilstøtende pinner med loddemetall.
En ytterligere fordel med BGA-pakker fremfor pakker med diskrete ledninger (dvs. pakker med ben) er den lavere termiske
motstand mellom pakken og PCB. Dette tillater varme generert av den integrerte kretsen inne i pakken
for å flyte lettere til PCB, og forhindrer at brikken overopphetes.
Jo kortere en elektrisk leder, jo lavere er dens uønskede induktans, en egenskap som forårsaker uønsket forvrengning
av signaler i høyhastighets elektroniske kretser. BGA-er, med sin svært korte avstand mellom pakken og PCB, har lave blyinduktanser, noe som gir dem overlegen elektrisk ytelse i forhold til festede enheter.
5.Detaljerte bilder av DH-A1L BGA REWORK STATION
6. Pakke- og leveringsdetaljer for DH-A1L BGA REWORK STATION
Leveringsdetaljer for DH-A1L BGA REWORK STATION
|
Frakt: |
|
1. Forsendelse vil skje innen 5 virkedager etter mottak av betaling. |
|
2. Rask leveringsforsendelse med DHL, FedEX, TNT, UPS og andre måter, inkludert til sjøs eller med fly. |
7.Vanlige spørsmål
Spørsmål: Hvorfor velge oss?
Spørsmål: Hvordan gjør jeg betalingen? Hvilken vei er bedre?
Spørsmål: Hva med pakken? Er det trygt under levering?
Spørsmål: Er denne maskinen enkel å betjene? hvis jeg ikke har noen erfaring, kan jeg også betjene den bra?
Leverer du brukerhåndboken og bruksvideoer for å støtte oss?
