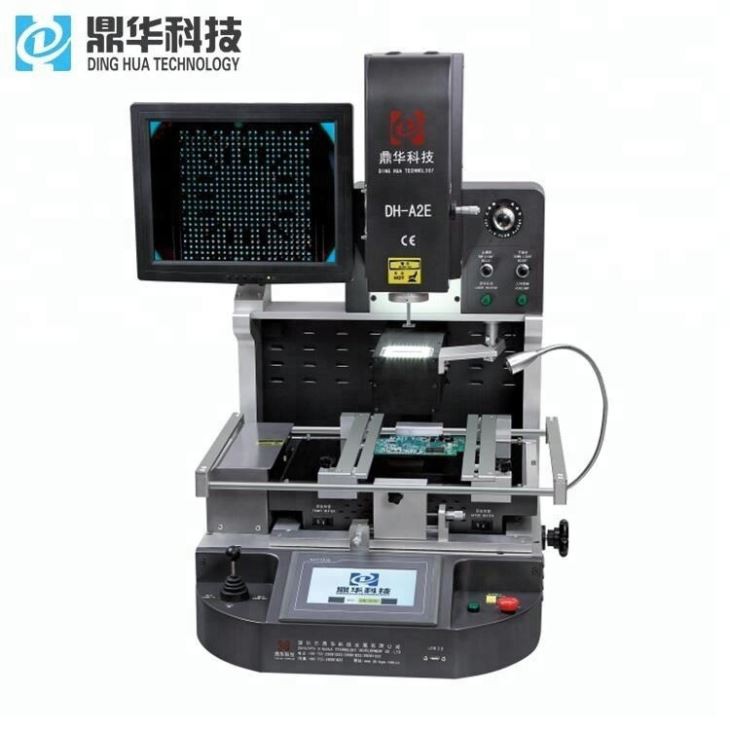

CCD-kamera optisk BGA-loddemaskin

1.produkt introduksjon

Automatisert Z-akse med 2-trinns programmerbar hastighet

Presisjonskortholder med vakuumlåsebase, XY mikrometer, undersidestøtte

Trykkluftkjøling utenom varmeren gir sterke skjøter av høy kvalitet

Fire termoelementinnganger

Bibliotek med forhåndsdefinerte profiler

Programvarekontrollert prosesssekvensering med sikkerhetslåser

Plug and Operate-konfigurasjon

Minimal operatørinvolvering

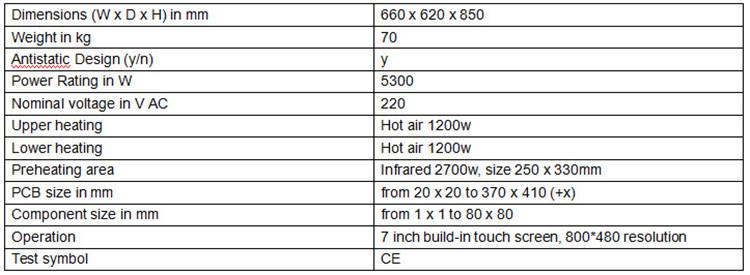

2.Produktspesifikasjoner

3.Produktapplikasjoner

Flip Chip til substrat / PCB via loddefesteprosess

Flip Chip / Die til underlaget via termokompresjonsbinding

Flip Chip/dysefeste med ikke-ledende pasta

Døs til underlaget via buete kobbersøyler

Ledende epoksy-dysefeste

BGA/LGA/CCGA/QFN etc.. omarbeid av komponenter.

4.Produkt detaljer

5.Produktkvalifikasjoner

6. Våre tjenester

Prøvetid er 5 dager.

Leveringstid for stor ordre er 7- 15 dager.

Vi tilbyr gratis opplæring og 1 års garanti, teknisk support hele livet.

Mest konkurransedyktig pris, splitter ny maskin sendt fra Dinghua-fabrikken.

Ingen mellomliggende kostnader, du har å gjøre med en fabrikk.

7.FAQ

●Hvordan garanterer din BGA-omarbeidingsmaskin presisjonsjustering av loddekulen på sjetonger og loddeskjøt

på PCB?

A: Optisk fargesynssystem, med manuell x-, Y-aksebevegelse, med delt lys tofarget, zoom inn/ut og fin-

tune funksjon, inkludert fargeforskjell oppløsning enhet. Skjermen viser tydelig justeringsbetingelsen

av loddekule på sjetonger og loddeskjøt på PCB.

●Hva er prinsippet for varmluft og infrarød oppvarming av BGA-omarbeidingsmaskinen din?

A: Det er tre uavhengige varmeovner. Topp varmluft + bunn varmluft + infrarød forvarmingsplattform. Den varme luften

har fordelen av rask oppvarming og avkjøling. Temperaturen er veldig enkel å kontrollere Bunnen av den infrarøde

for å hindre PCB-deformasjonen (Generelle deformasjonsårsaker: Stor temperaturforskjell mellom lokasjoner av

PCB-en og mål-BGA-brikken.) Denne modusen til maskinen er relativt enkel å kontrollere og temperaturen er lett å kontrollere.
