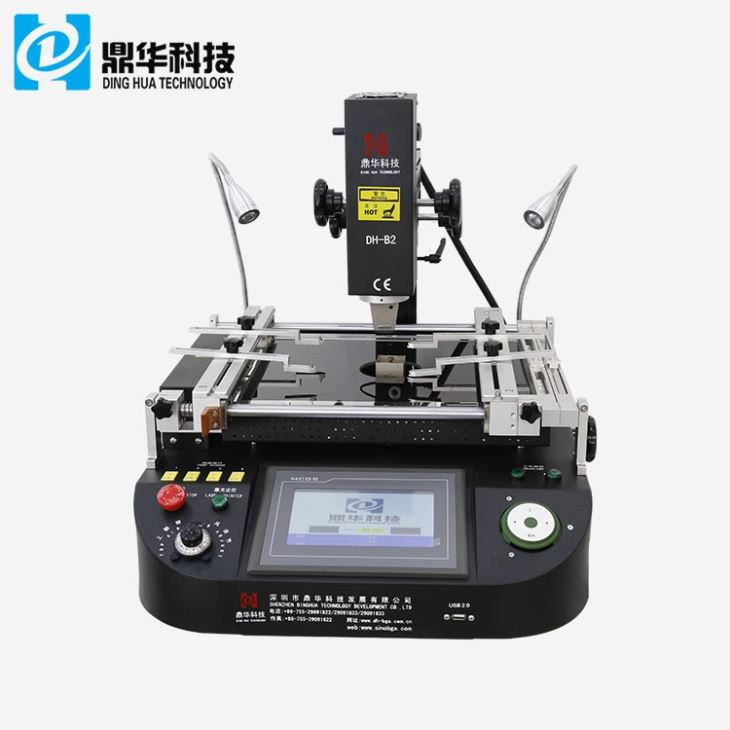

Hot Air Touch Screen SMD Rework Station



1. Produktfunksjoner til Hot Air Touch Screen SMD Rework Station





1. Den første og andre temperatursonen kan stilles inn med 8 segment (opp/ned) temperaturprofiler

og 8 konstant temperaturprofil. Og bga-omarbeidsstasjonen kan spare 10 tusen forskjellige

temperaturprofiler tolal.



2. Den tredje er forvarmingssonen for å sikre at PCB får full varme under omarbeidingsprosessen.

3.DH-B2 BGA Rework Station kan kobles til datamaskin med innebygd PC RSS seriell port og

følger med programvare-CDen

4. Temperaturprofilene for over- og undervarme går uavhengig av hverandre når DH-B2

BGA Rework Station er i drift, og kryssstrømviften kan bidra til å avkjøle PCBA raskt til

beskytte deformasjon av PCBA skje.



2.Spesifikasjon

Makt	4800W
Toppvarmer	Hol luft 800W
Undervarmer	Varmluft 1200W. Infrarød 2700W
Strømforsyning	AC220V+10% 50/60Hz
Dimensjon	L800*B900*H750 mm
Posisjonering	V-spor PCB støtte. og med utvendig universalarmatur
Temperaturkontroll	K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming
Temporature nøyaktighet	±2 grader
PCB størrelse	Maks 450*500 mm, Min 20*20 mm
Finjustering av arbeidsbenken	±15 mm forover/bakover, t15 mm til venstre
BGAchip	80*80-1*1 mm
Minimum chip-avstand	0.15 mm
Temp sensor	4 (valgfritt)
Ikke vekt	36 kg

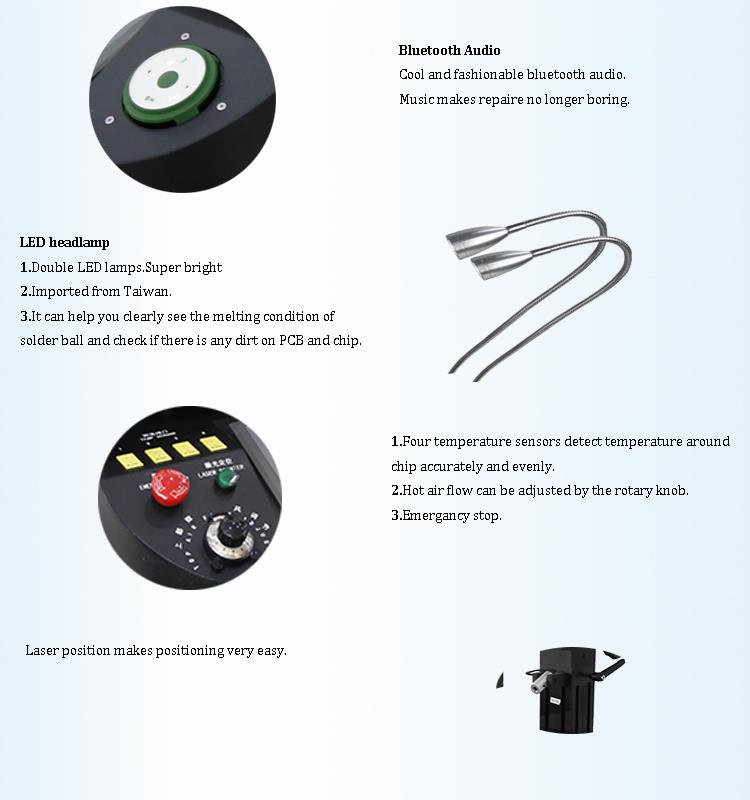

3.Detaljer om Hot Air Touch Screen SMD Rework Station

1.HD berøringsskjermgrensesnitt;

2. Tre uavhengige varmeovner (varmluft og infrarød);

3. Vakuumpenn;

4. Led hodelykt.





4.Hvorfor velge vår Hot Air Touch Screen SMD Rework Station?





5.Sertifikat

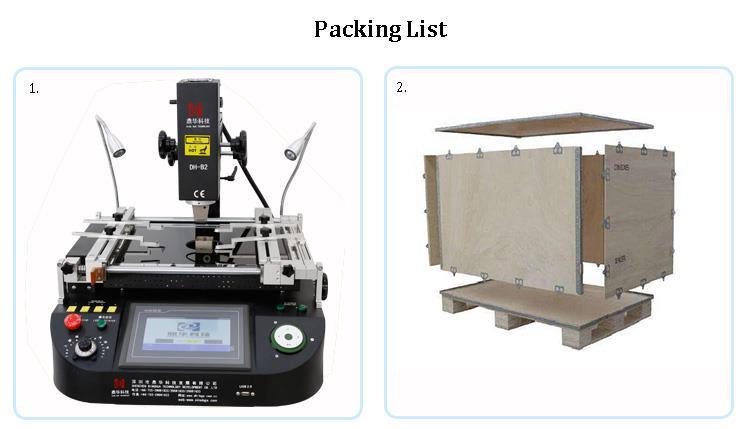

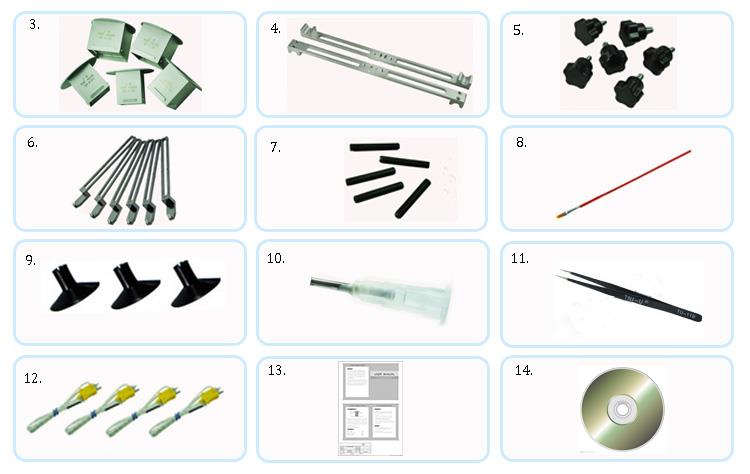

6. Pakking og forsendelse av Hot Air Touch Screen SMD Rework Station





8.Relatert kunnskap

Forholdsregler ved bruk av sjablong

1. renheten til stålnett

Hvorfor vaske sjablonger?

Garanti loddepasta utskrift

Hold sjablonger godt strippet

Reduser utskriftsbro

Unngå velting, kollaps og andre feiltrykk

Vær forsiktig:

1. For å holde sjablongen ren, sørg for at sjablongen er beskyttet mot støv.

2. Sjablonen bør rengjøres umiddelbart etter bruk for å unngå gjenværende loddepasta herding og vanskelig

å fjerne.

3. Sjablonger skal plasseres på en egen hylle og plasseres vertikalt. Platene og platene skal isoleres

fra hverandre (kan filmes), og stabling og kontakt med hverandre skal være forbudt. For sjablonger som

venter på å bli rengjort, må de ikke plasseres tilfeldig for å unngå utilsiktet skade.



2. Når følgende avvik oppstår, må den nylig preparerte sjablongen skiftes ut og den gamle sjablongen rengjøres.

1. Den allerede åpnede loddepastaen overskrider den gyldige bruksperioden;

2. Sjablonen har vært brukt i 8 timer;

3. Plugging av stålnett (batchproduksjonsfeil "ufullstendig loddepastautskrift");



3. metode for rengjøring av stålnett

1. Online: Tørk automatisk hver 5 stykke;

2. Off-line type: håndtørking, manuell rengjøring med alkohol under lys;

3. Offline: ultralydrenseutstyr;



4. strekktest av stålnett

1. Sjablonen må testes for spenning etter hver off-line rengjøring;

2. Mål minst fem spenningspunkter (fire hjørner + midtpunkter);

3 spenningen er generelt større enn 30N;



5.håndtering av sjablonger

1. Levetiden til sjablonger bør spesifiseres og overvåkes på en effektiv måte. Sjablonger som overgår

levetiden skal skrotes. Det er forbudt å bruke sjablonger for langvarig bruk. (vanligvis 100,000 ganger)

2. Hver sjablong skal være nummerert og tydelig spesifisere produktene som kan brukes per sjablong.

3. Hver sjablong bør alltid være garantert å ha reservedeler slik at den kan skiftes ut umiddelbart når en

unormal situasjon oppstår.



6. innvirkningen av stålnetting på loddepasta utskrift

Tykkelsen på sjablongen og åpningsstørrelsen på stålnettet bestemmer mengden loddepasta som skal være

trykt. Overdreven loddepasta vil føre til brodannelse. For lite loddepasta vil resultere i utilstrekkelig loddetinn eller ina-

feillodd. Formen på åpningen til stålnettet og glattheten på veggen til stålnettet

også påvirke kvaliteten på stripping av loddepasta.
