Optisk TV Satellitt BGA Rework Station

1. produkt introduksjon

• Ultrapresisjon stedsgjenkjenning
• Overlegen innrettingshastighet og fleksibilitet
• Precision Target Site Imaging
• Maksimal følsomhet for plassering av delikate deler
• Pikselfarging av pads for den ultimate kontrasten
• Optisk zoom og autofokus for overlegen bildekvalitet
• Forstørret bildebehandling av deler i mikrostørrelse
• Prisvinnende service og støtte!

• Høyhastighets Force Feedback gir maksimal følsomhet for ømfintlig komponentplassering.

• Kameragrensesnitt med to farger tilbyr unike behandlingsalternativer

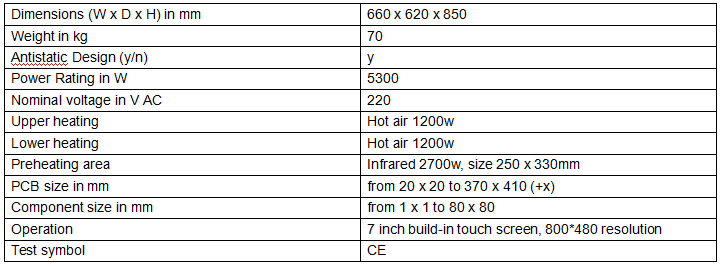

2. Produktspesifikasjoner

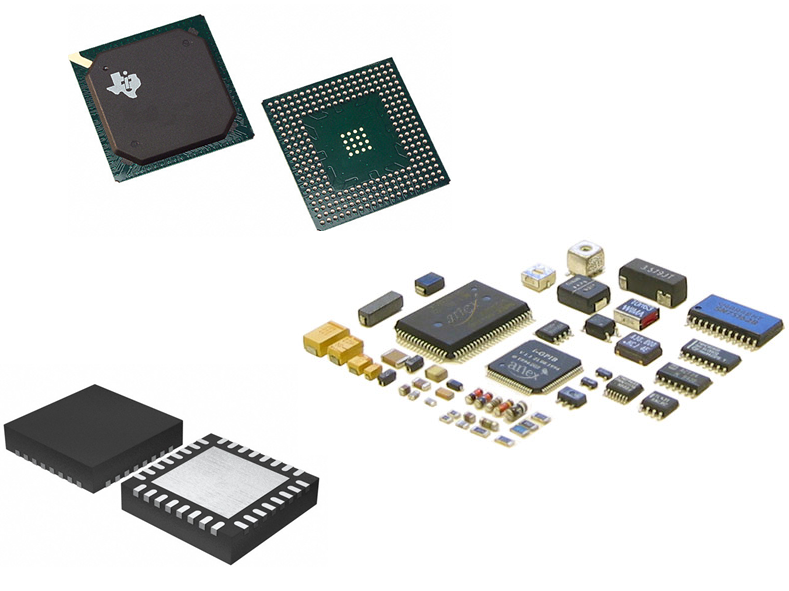

3. Produktapplikasjoner

Dinghua BGA Rework Stations har de nyeste teknologiene for visjon og termisk prosesskontroll.

Trykte kretskort og substrater som består av komponenter som BGA-er, CSP-er, QFN-er, flip-brikker,

PoP, Wafer Level Dies og mange andre SMD-er behandles med konsekvent høykvalitetsresultater. Nøyaktig

mekanikk og avansert programvare forenkler komponentplassering, lodding og/eller omarbeiding. Operatør

involvering er svært begrenset, noe som gjør disse systemene enkle å sette opp og bruke. Tilgjengelig i benketopp og frittstående

konfigurasjoner, er disse maskinene ideelle for prototype R&D, NPI, Engineering, Failure Analysis laboratorier samt

OEM / CEM produksjonsmiljøer. Automatisering, maskinenes kapasitet og brukervennlighet er avgjørende for begge

prototype- og produksjonsvolumapplikasjoner som krever konsistens og kvalitet.

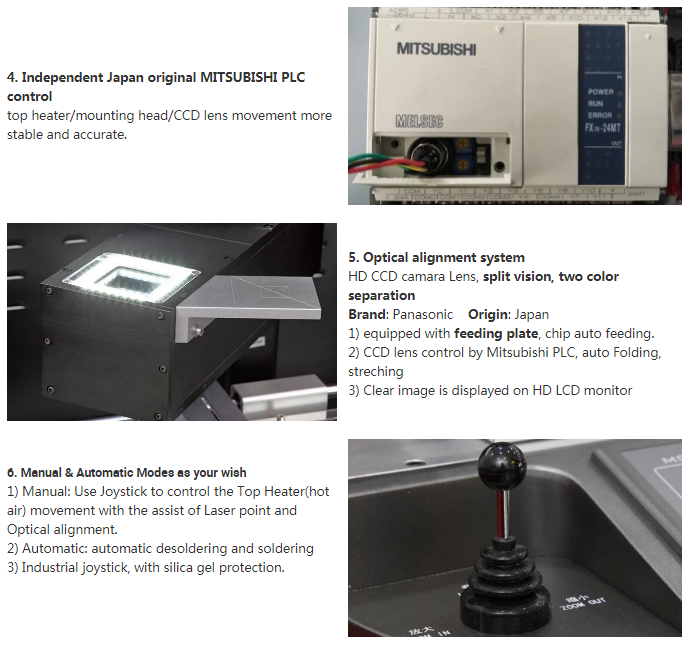

4. Produkt detaljer

5. Produktkvalifikasjoner

6. Våre tjenester

Prisvinnende og patenterte omarbeidingssystemer

I dag har vi mer enn 50 erfarne ingeniører og teknikere som jobber med nye innovasjoner og forbedringer

hver dag - alt i alt jobber 10 % av våre ansatte innen forskning og utvikling. Dinghua-selskapet er allerede

en teknologi- henholdsvis verdensmarkedsleder innen mange av sine forretningsområder. Tallrike patenter og priser beviser vår

konstant driv mot innovasjon. Ved å ta i bruk en jevn endringsprosess tilpasser vi produktene våre til de raskt skiftende

markedets krav, samtidig som det utvikles et bærekraftig teknologi- og innovasjonsveikart.

7. FAQ

Solid design muliggjør ultranøyaktig plassering til innenfor 0.0002" eller 5 mikron. En nylig implementert programvaredrevet kraftmåling

Systemet gjør det mulig å håndtere selv de minste og mest skjøre enhetene sammen med komplekse pakker som stablede dies eller Package-

On-Package (PoP). Split Vision Optics lar samtidig toppen av PCB/substratet og bunnen av komponentvisningen overlappe

og juster begge bildene. Split Imaging er en funksjon som skaper diagonal hjørnevisning for justering av større pakker ved høy forstørrelse.

Komponenter av høy kvalitet i optikksystemet sikrer klar og forvrengningsfri bildebehandling. Nøyaktig lukket sløyfe reflow prosesskontroll muliggjør

etterligner den opprinnelige produksjonsprofilen. Programvaren inneholder en database med forhåndsdefinerte profiler som brukeren velger basert på pakken

og PCB blir omarbeidet. En funksjon for automatisk profilgenerering lar brukeren utvikle en optimal profil i et enkelt pass som kan lagres

for fremtidig behandling. Profiler kan enkelt endres, optimaliseres og lagres for fremtidig bruk. Innstillingene kan justeres i farten mens profilen er

løping. Programvaren kontrollerer reflow via overvarmer med forsert luft, bunnvarmer for forsert luft og en stort område Quartz IR-forvarmer. Luftstrøm ved toppvarmeren

overvåkes av programvaren og gir utmerket temperaturuniformitet. Dette garanterer en meget skånsom flyt som ikke kan forstyrre selv den minste

tilstøtende komponenter som 01005 passiver. Kontrollert kjøling av delen og PCB oppnås via direkte luftstrøm ved toppdysen, luftstrøm ved

lokalisert bunnvarmer, og sideautomatisk kraftig cross-air flow kjølevifte.
