Berøringsskjerm Smart Phone BGA Rework Station

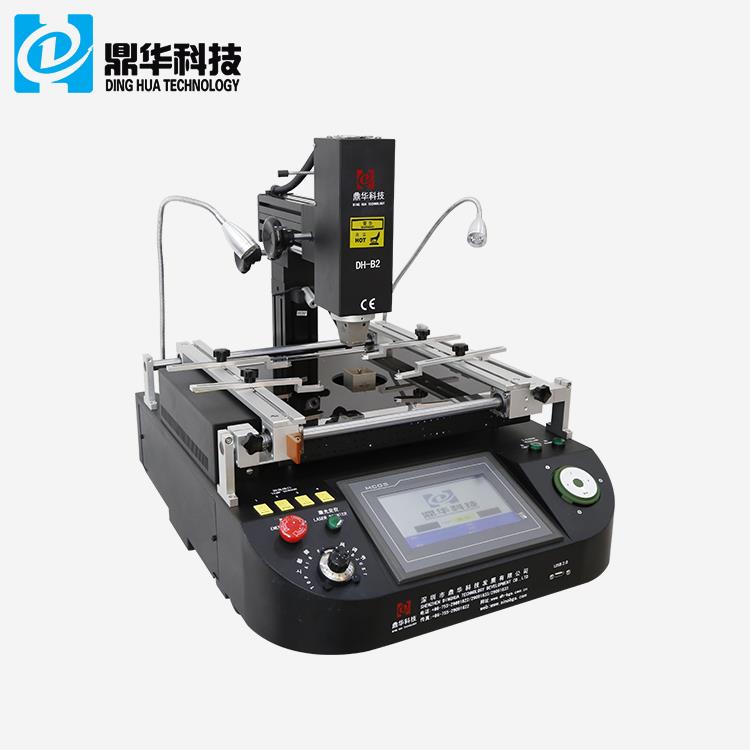

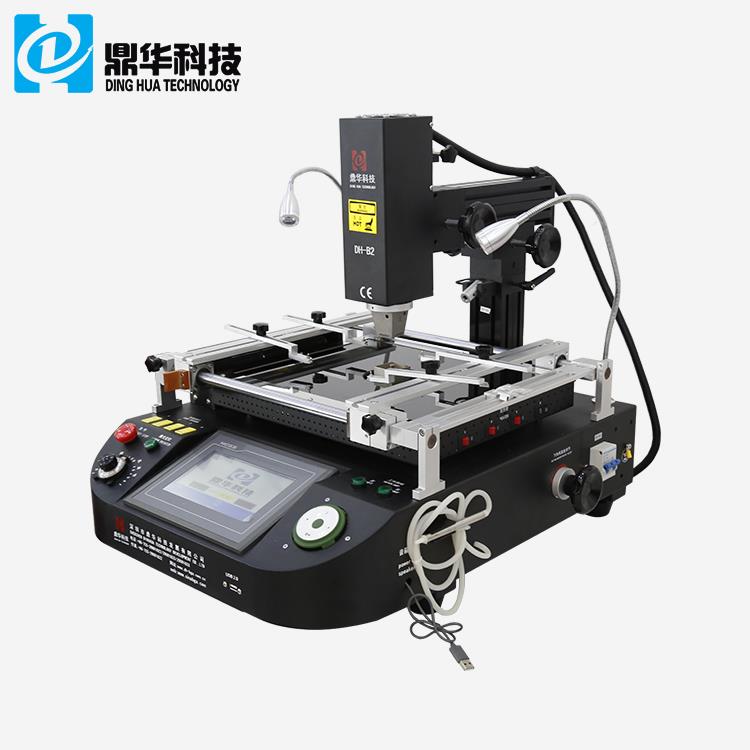

1. Produktbeskrivelse av berøringsskjerm smarttelefon BGA omarbeidingsstasjon DH-B2
Fire eksterne temperatursensorer registrerer hele temperaturen på BGA samtidig, Dinghua BGA Rework
Station DH-B2 muliggjør temperaturovervåking og nøyaktig analyse av sanntids temperaturprofil.
2. Produktspesifikasjon for berøringsskjerm smarttelefon BGA rework stasjon DH-B2
DH-B2 spesifikasjoner | |
Total kraft | 4800W |
Toppvarmer | 800W |
Undervarmer | 2. 1200W, 3. IR-dioderøroppvarming 2700W |
Makt | AC220V±10％ 50Hz |
Bluetooth musikk | Med Bluetooth Musical-funksjon, koblet til mobil eller minnekort til musikk, nyt å jobbe, nyt musikk. |
Belysning | Taiwan led arbeidslys, alle vinkler justert. |

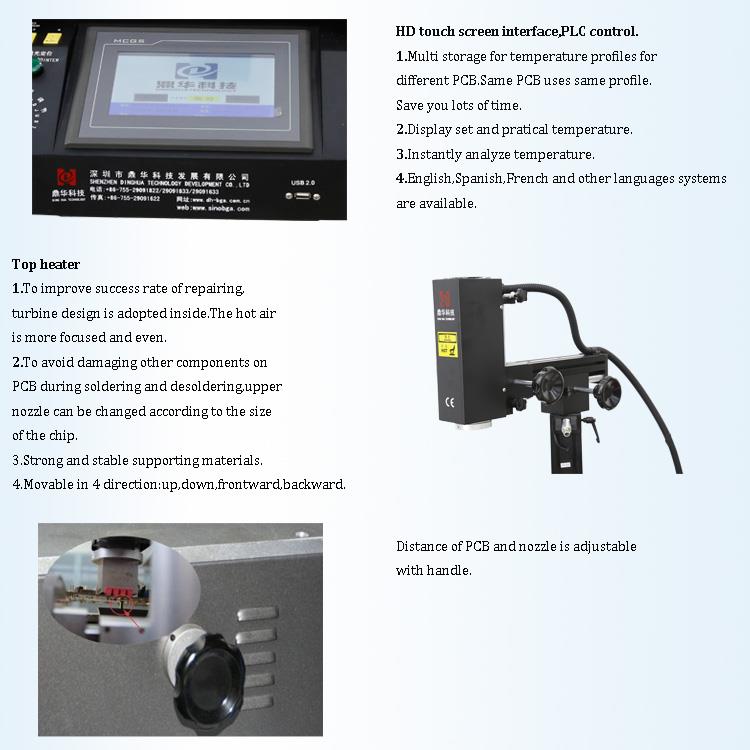

Driftsmodus | HD-berøringsskjerm, intelligent samtalegrensesnitt, digital systeminnstilling |
Oppbevaring | 50 000 grupper |
Toppvarmerbevegelse | Høyre/venstre, forover/bakover, roter fritt. |
Posisjonering | Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-spor PCb brakett + universal armaturer. |
Temperatur kontroll | K-sensor, tett sløyfe |
Temp nøyaktighet | ±2 grader |
PCB størrelse | Maks 500×400 mm Min 20×20 mm |
BGA-brikke | 2x2 mm - 80x80 mm |
Minimum chip-avstand | 0.15 mm |
Ekstern temperatursensor | 4 stk |
Dimensjoner | 650*700*650 mm |
Netto vekt | 48 kg |

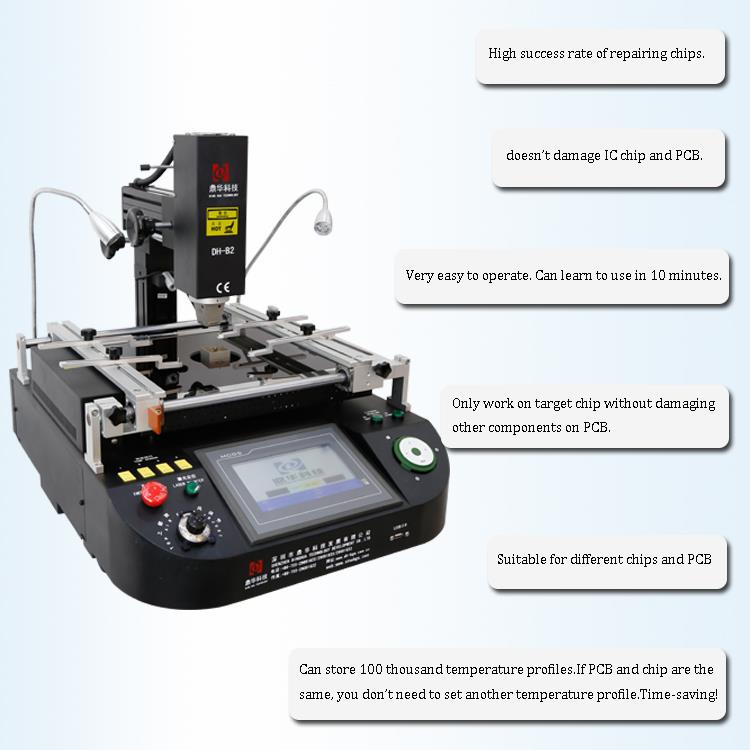

3. Produktfordeler med berøringsskjerm smarttelefon BGA omarbeidingsstasjon DH-B2

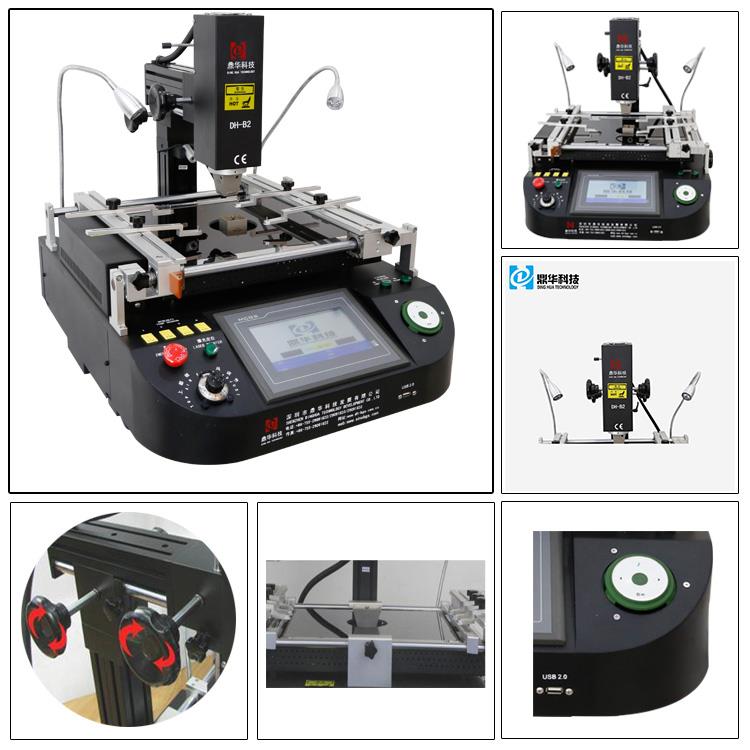

4. Produktdetaljer for berøringsskjerm-smarttelefon BGA-omarbeidingsstasjon DH-B2

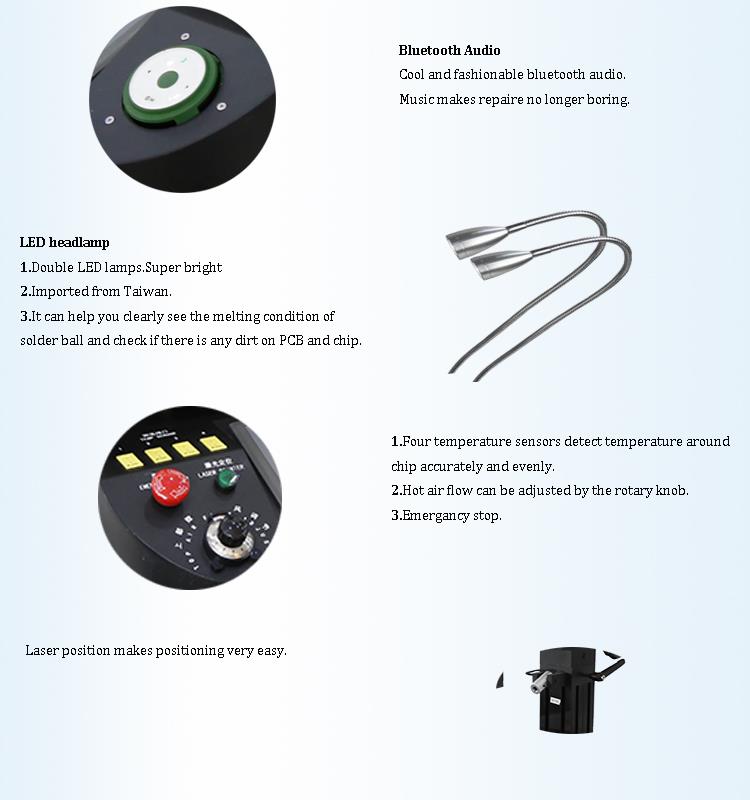

1. Bluetooth-lyd
Kul og fasjonabel bluetooth-lyd.
Musikk gjør reparasjon ikke lenger kjedelig.

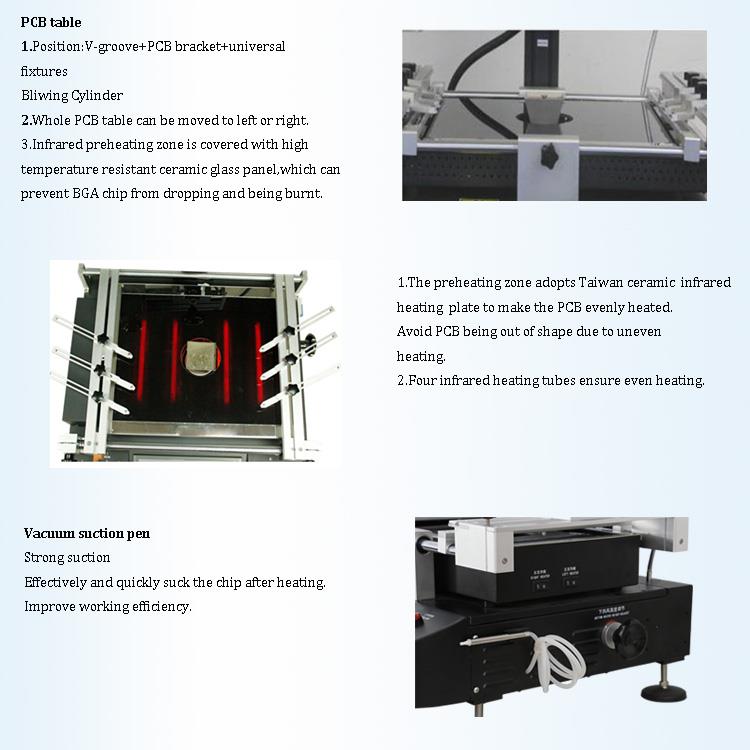

2. Fire infrarøde varmerør sørger for jevn oppvarming.
3. Fire temperatursensorer registrerer temperatur rundt brikken nøyaktig og jevnt.
4. Varmluftstrømmen kan justeres med dreieknappen.
5. Nødstopp.
6. Laserposisjon gjør posisjonering veldig enkel.
5. Hvorfor velge smarttelefon med berøringsskjerm BGA omarbeidingsstasjon DH-B2
1). Med forskjellige størrelser på dyser, enkel utskifting og bruk, tilpasset er tilgjengelig.
2). Fargerike knapper på engelsk og kinesisk, enkle å gjenkjenne og bruke.
3). CE-sertifisering, automatisk avslåingsbeskyttelse når en nødsituasjon oppstår.
4). Ingen falsk sveising eller falsk sveising.
5). Sterk følelse av termometer, temperaturmåling mer nøyaktig.
6. Pakking, levering av berøringsskjerm smarttelefon BGA rework stasjon DH-B2

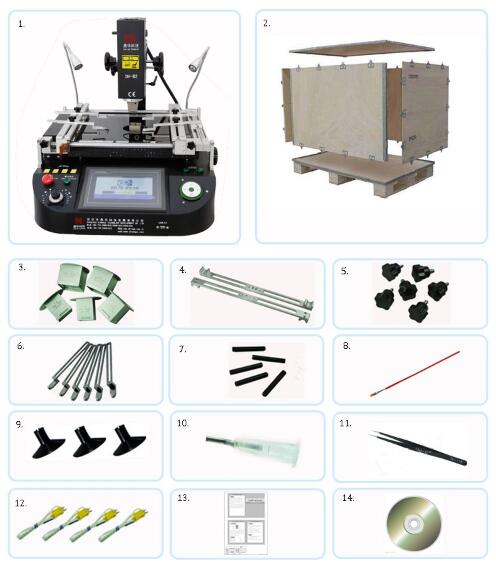

Pakkeliste | |
Maskin | 1 sett |
Topp munnstykke | 3 stk (31*31mm,38*38mm,41*41mm) |
Bunndyse | 2 stk (34*34mm, 55*55mm) |
Stråle | 2 stk |
Plommeknott | 6 stk |
Universal armatur | 6 stk |
Støtteskrue | 5 stk |
Penselpenn | 1 stk |
Vakuumkopp | 3 stk |
Vakuumnål | 1 stk |
Pinsett | 1 stk |
Temp sensor ledning | 4 stk |
Profesjonell instruksjonsbok | 1 stk |
Undervisnings-CD | 1 stk |
8.Relatert kunnskap om BGA
All BGAs omarbeiding skal følge et grunnleggende prinsipp. Antall eksponeringer av BGA-pakken og
BGA-pute til den termiske syklusen må reduseres, og etter hvert som antall termiske sykluser øker, er sannsynligheten
av termisk skade på puten, loddemasken og selve BGA-pakken øker. Den nåværende tilstanden til
BGA-teknologi Denne teknikken er attraktiv på grunn av det høye i/o-tallet. På grunn av de høye kostnadene ved røntgeninspeksjon
utstyr, folk anklager ofte BGA for behovet for inspeksjon. Denne teknologien har tilfeldigvis fordelen av
ikke behov for inspeksjon, og plasseringsteknologi er utviklet fra uavhengig utstyr til mekanisk
utstyr. Utskrifts- og reflow-kurvene kan enkelt tegnes. Men når komponenten fjernes etter re-
flytting av komponenten, å legge til loddekuler til komponenten tilfredsstiller vanligvis ikke brukerens behov.
