Berøringsskjerm datamaskin BGA Rework Station
Berøringsskjerm datamaskin BGA Rework Station 1. Produktbeskrivelse av berøringsskjerm datamaskin bga rework stasjon DH-D1 Med høy presis k-type termoelement lukket sløyfekontroll og PID automatisk temperaturkompensasjonssystem, temperaturmodul og intelligent kontrollenhet, vår BGA Rework Station. ..
Beskrivelse
1. Produktbeskrivelse av berøringsskjerm datamaskin bga rework station DH-D1
Med høy presis k-type termoelement lukket sløyfekontroll og PID automatisk temperaturkompensasjonssystem, temperaturmodul og intelligent kontrollenhet, kan vår BGA Rework Station DH-D1 muliggjøre nøyaktig temperaturavvik på ±2 grader. I mellomtiden muliggjør den eksterne temperaturmålingskontakten temperaturdiksjon og nøyaktig analyse av sanntid.
2. Produktspesifikasjon av berøringsskjerm datamaskin bga rework station DH-D1
| Makt | 4800W |
| Toppvarmer | Varmluft 800W |
| Undervarmer | Varmluft 1200W, Infrarød 2700W |
| Strømforsyning | AC220V+10%,50/60HZ |
| Dimensjon | L 560*B650*H580 mm |
| Posisjonering | N-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | K-type termoelement, lukket sløyfekontrolluavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks 420*400 mm, Min 22*22 mm |
| Finjuster arbeidsbenken | ±15 mm forover/bakover +15 mm høyre/venstre |
| BGA-brikke | 2*2 - 80*80 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 1 (valgfritt) |
| Nettovekt | 31 kg |
3. Produktfunksjoner til berøringsskjerm datamaskin bga rework station DH-D1
Humanisert design gjør maskinen enkel å betjene. Normalt kan en arbeider lære å bruke den på 10 minutter. Ingen spesielle yrkeserfaringer eller ferdigheterer nødvendig, noe som er tids- og energibesparende for din bedrift.
Egnet for ulike typer PCB i alle størrelser.
Overlegne materialer garanterer lang levetid. Kryssstrømning, øvre og nedre kjølevifte avkjøler maskinen automatisk
så snart oppvarmingsprosessen er ferdig,som effektivt unngår forringelse og aldring av maskinen.3-års garanti for varmesystem tilbys.
Livstid ubegrenset teknisk støtte og gratis opplæring tilbys.
Den supersterke LED-hodelykten er importert fra Taiwan Top-produsenten. Den kan hjelpe deg med å tydelig se smeltetilstanden til loddekulen og sjekke om det finneser smuss på PCB og brikke.

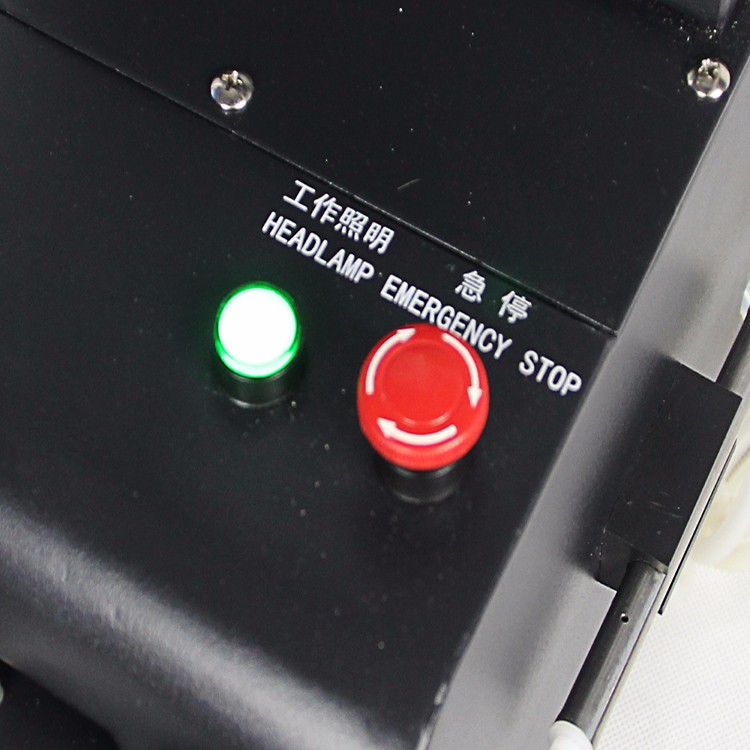

Det er en nødstopp i nødstilfeller.

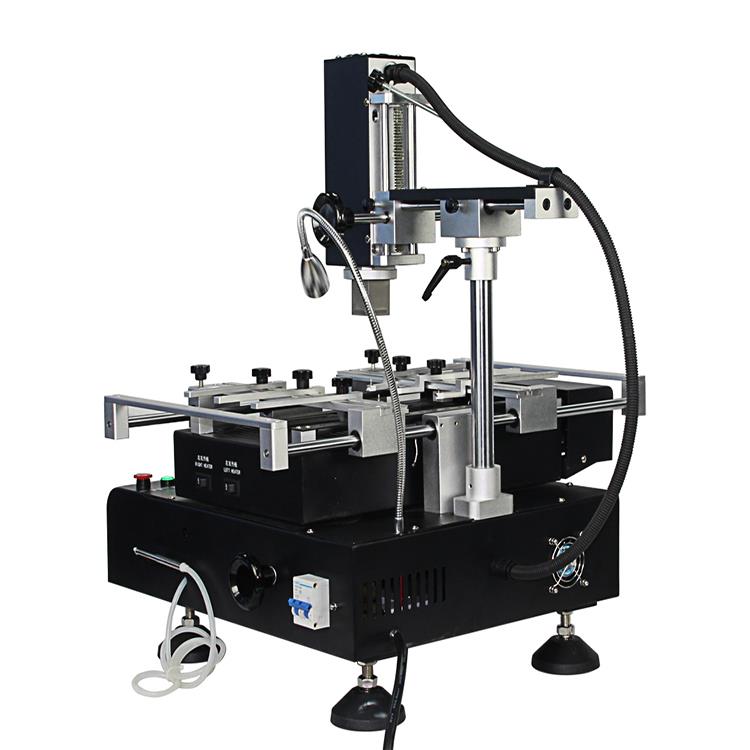

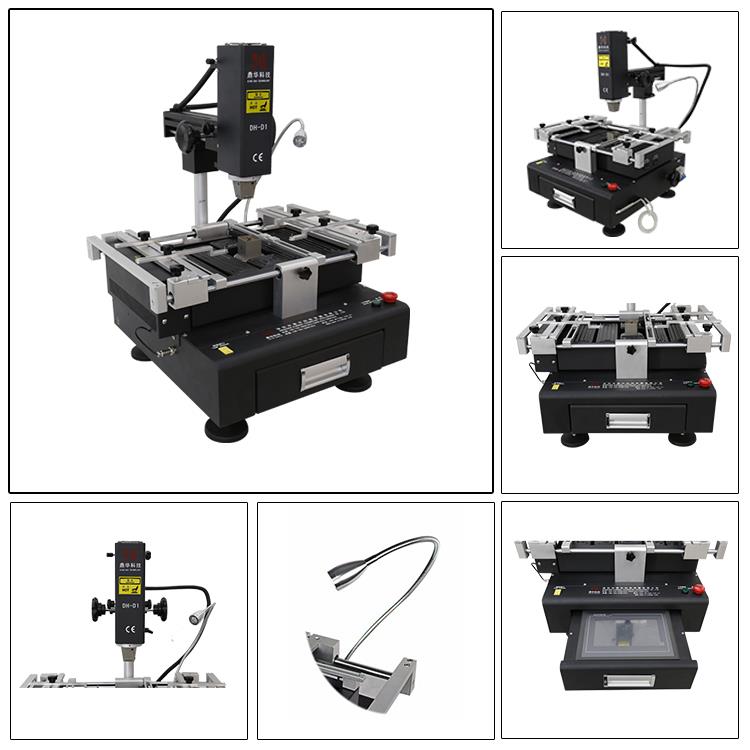

4. Produktdetaljer for berøringsskjerm datamaskin bga rework station DH-D1

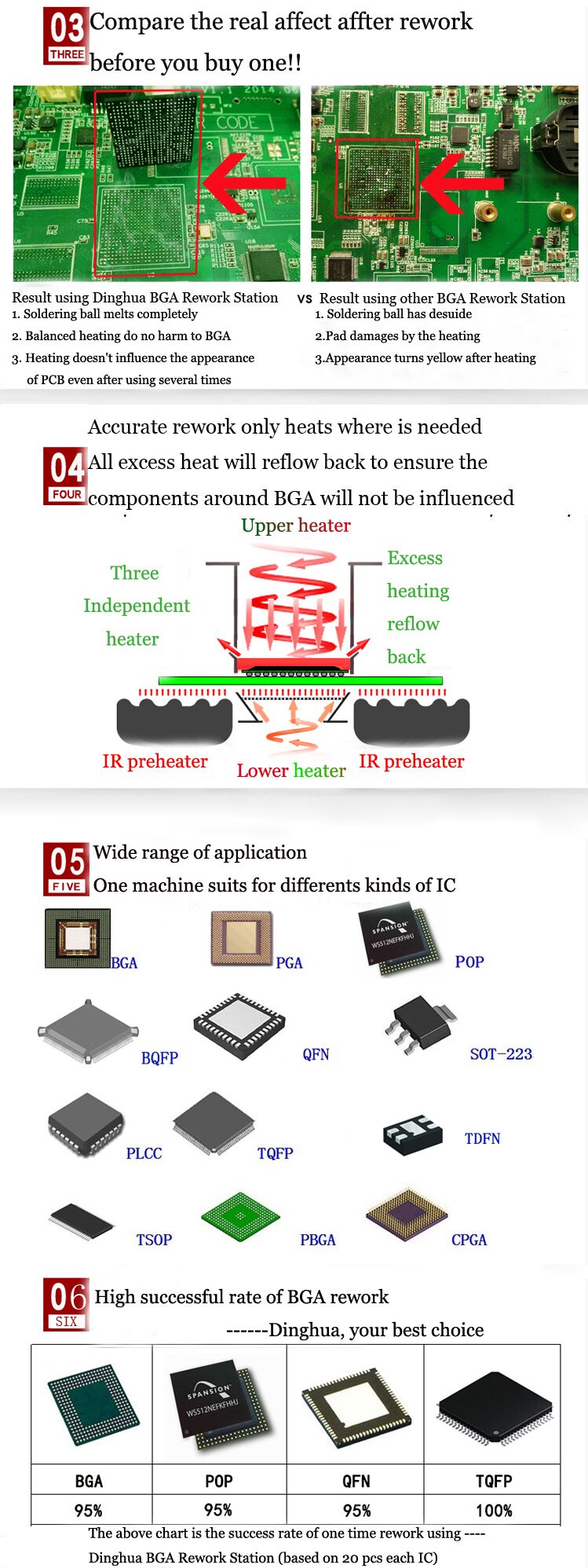

5. Hvorfor velge datamaskin med berøringsskjerm bga rework station DH-D1

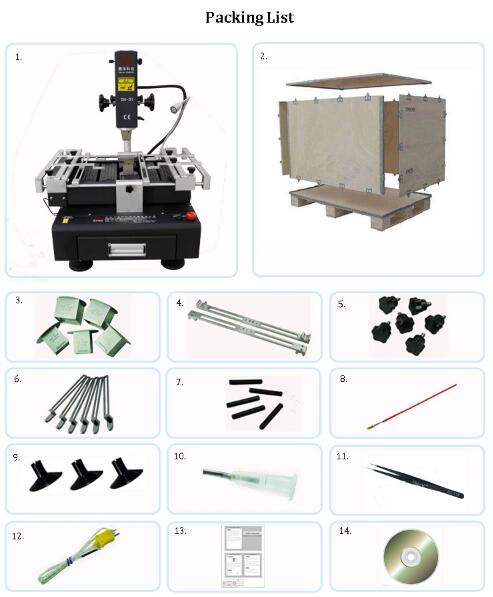

6. Pakking, levering av berøringsskjerm datamaskin bga rework station DH-D1
7. Relatert kunnskap om BGA
BGA-BRIKKEPLASSERING OG RUTEREGLE
BGA er en ofte brukt komponent på PCB, vanligvis CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, etc. De fleste av dem er i typen bga-emballasje. Kort sagt, 80% av høyfrekvente signaler og spesialsignaler vil være Trekk ut denne typen pakke. Derfor vil hvordan man skal håndtere ruting av BGA-pakken ha stor innvirkning på viktige signaler.
De små delene som vanligvis omgir BGA kan deles inn i flere kategorier etter deres betydning
ved pass.
Klokketerminal RC-krets.
demping (vises i seriemotstand, banktype; for eksempel minne BUS-signal)
EMI RC-krets (vises i demping, C, trekkhøydestil; f.eks. USB-signal).
Andre spesialkretser (spesielle kretser lagt til i henhold til forskjellige CHIP; for eksempel temperaturfølerkretsen til CPU).
Liten strømkretsgruppe på 40 mil eller mindre (i form av C, L, R, etc.; denne typen kretser vises ofte i nærheten av AGP CHIP eller CHIP med AGP-funksjon, og forskjellige strømgrupper er atskilt med R, L).
Trekk lavt R, C.
Generell liten kretsgruppe (vises i R, C, Q, U, etc.; ingen sporkrav).
Trekkhøyde R, RP.
1-6-varekretsen er vanligvis i fokus for plassering, og den vil bli arrangert så nær BGA som mulig, noe som krever spesiell behandling. Viktigheten av den syvende kretsen er nummer to, men den vil også være nærmere BGA. 8, 9 er en generell krets, den hører til signalet kan kobles til.
I forhold til viktigheten av viktigheten av små deler i nærheten av ovennevnte BGA, er kravene til ROUTING som følger:
by pass =>Når den er på samme side som CHIP, er den direkte koblet med CHIP pin til by pass, deretter ved pass for å trekke ut via til plan; når den er forskjellig fra CHIP, kan den dele den samme via med BGAs VCC- og GND-pinner. 100 mil.
Clock terminal RC circuit =>Kabelbredde, ledningsavstand, ledningslengde eller pakke GND; Hold sporene så korte og jevne som mulig, uten å krysse VCC-delere.
Damping =>Wirelinjebredde, linjeavstand, linjelengde og grupperingspor; sporene skal være så korte og jevne som mulig, og ett sett med spor skalikke blandes med andre signaler..
EMI RC Circuits =>Kabelbredde, linjeavstand, parallelle ledninger, pakke GND og andre krav; fullført i henhold til kundens krav.
Other special circuits =>Wireline bredde, pakke GND eller sporingsklarering krav; fullført i henhold til kundens krav.
40milthe following small power circuit group =>Kabelbredde og andre behov;Fullfør overflatelaget så mye som mulig for å bevare fullstendigindre plass for signallinjen, og prøv å unngå at strømsignalet går gjennom lag
i BGA-området, og forårsaker unødvendig forstyrrelse.
Pull low R, C =>Ingen spesielle krav; glatte linjer.
General small circuit group =>Ingen spesielle krav; glatte linjer.
Pull height R,RP =>Ingen spesielle krav; glatte linjer.
