Hot Air Optical BGA Reballing Station
Varmluftsoptisk BGA-reballing-stasjon Denne maskinen DH-G730 er en automatisk IC-rework-stasjon, med 15 tommers skjerm og 1080P, og importert optisk CCD-kamera som kan dele to farger for chip og PCB, spesielt brukt til IC av mobiltelefon, som iPhone, Samsung, Huawei og Xiaomi ...
Beskrivelse

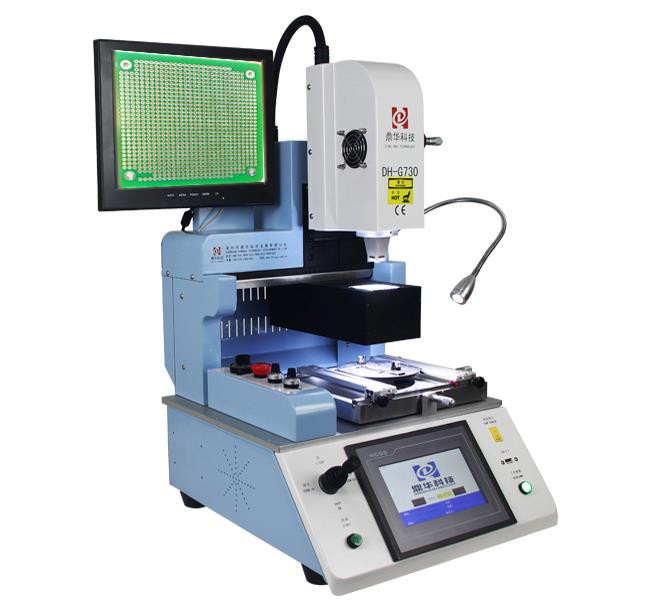

Varmluft optisk BGA reballing stasjon

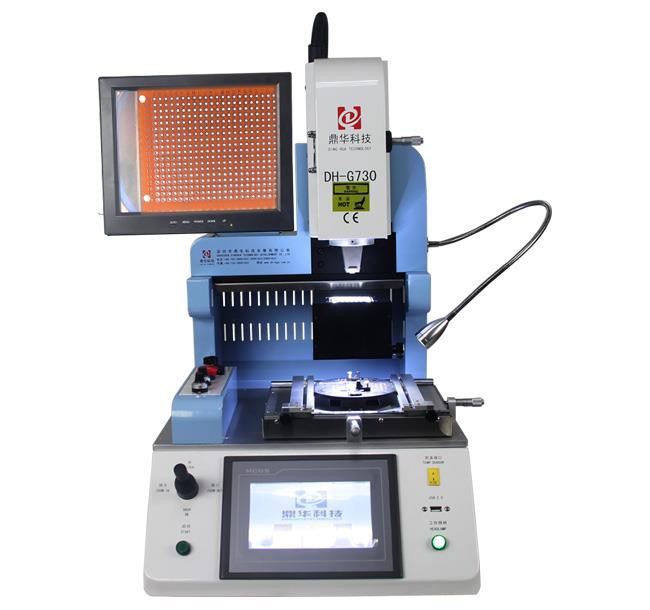

Denne maskinen DH-G730 er en automatisk IC-rework-stasjon, med 15 tommers skjerm og 1080P, og importert optisk CCD-kamera som kan dele to farger for brikke og PCB, spesielt brukt til IC av mobiltelefon, for eksempel iphone, Samsung , Huawei og Xiaomi etc.
Produktdetaljer av varmluft optisk BGA reballing stasjon
Total kraft | 2500W |
Toppvarmer | 1200W |
Bunnvarmer | 1200W |
Makt | AC110 ~ 240V ± 10% 50/60 Hz |
Driftsmodus | To moduser: manuell og automatisk. HD-berøringsskjerm, intelligent man-maskin, digital systeminnstilling. |
Optisk CCD-kameraobjektiv | 90 ° åpen / folding |
Skjermbildet | 1080P |
Kamera forstørrelse | 1x - 200x |
Arbeidsbenk finjustering: | ± 15 mm fremover / bakover, ± 15 mm høyre / venstre, |
Øvre mikrometer for vinkeljustering | 60 ͦ |
Plasseringsnøyaktighet: | ± 0.01mm |
PCB-posisjon | Intelligent posisjonering, PCB kan justeres i X, Y-retning med "5-punkts støtte" + V-groov PCB brakett + universalarmaturer. |
Lighting | Taiwan ledet arbeidslys, alle vinkler justerbare |
Temperaturprofillagring | 50000 grupper |
Temperatur kontroll | K sensor, nær sløyfe |
Kjøreretning | PLC kontroll |
Temp nøyaktighet | ± 1 ℃ |
PCB-størrelse | En rekke mobiltelefon hovedkort |
BGA chip | 1x1 - 80x80 mm |
Minimum chipavstand | 0.15mm |
Ekstern temperatursensor | 1 stk |
dimensjoner | L420 × W450 × H680 mm |
Netto vekt | 35kg |
Produktdetaljer av varmluftsoptisk bga reballing stasjon

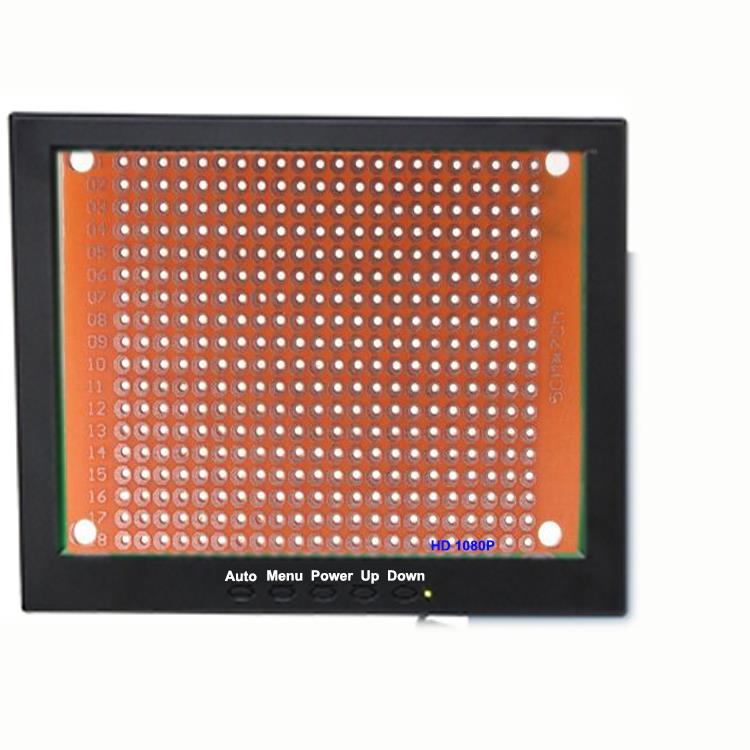

HD-skjerm, 1080P, prikker av chip og PCBA kan avbildes på det, når du observerer to slags farger foldet, klikker du bare på "start" for å starte maskinen.

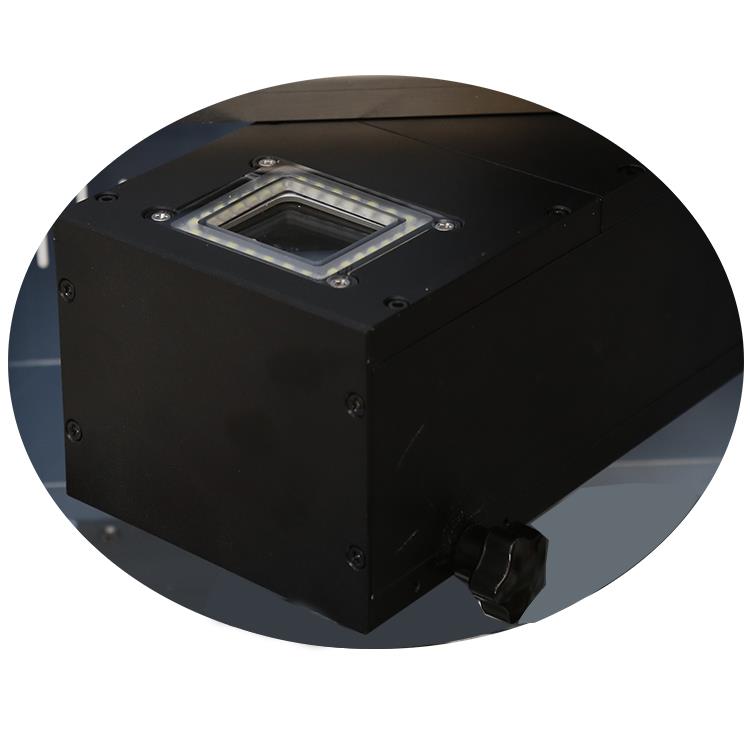

Importert optisk CCD kamera, som kan vise to slags farger på denne skjermen, for å justere for bga, IC og QFN etc.

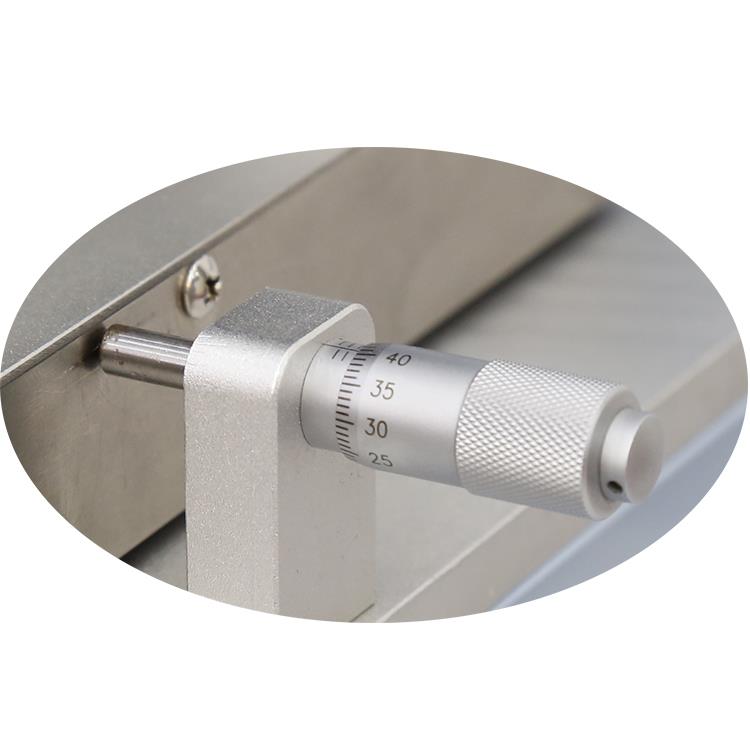

Mikrometer for PCB finjusterer til høyre eller venstre og bakover eller bakover når du justerer for chip til PCB.

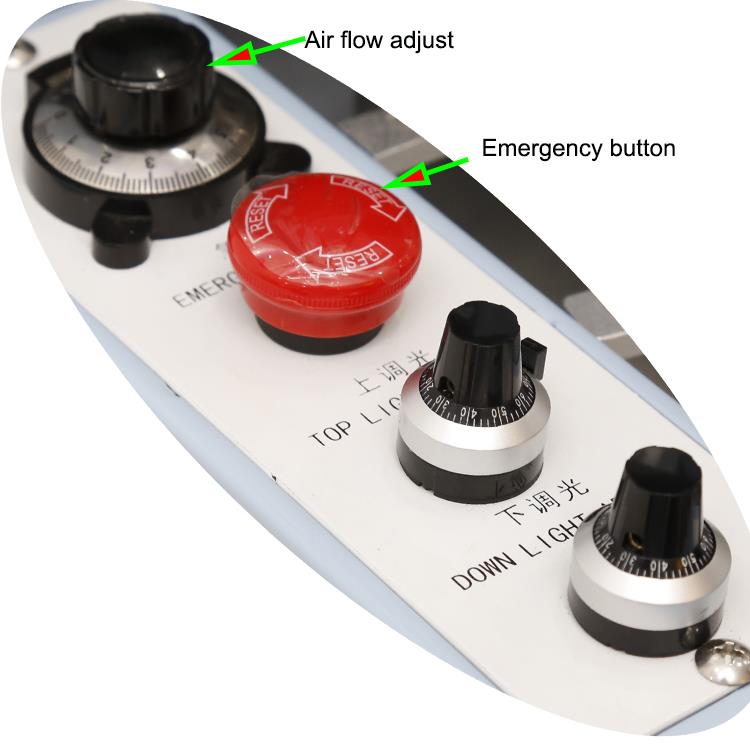

Bga rework stasjonens funksjonsknapper, for eksempel luftstrømjustering for topp varmluft ved desoldering eller lodding, nødknapp og lysjustering for CCD kamera.

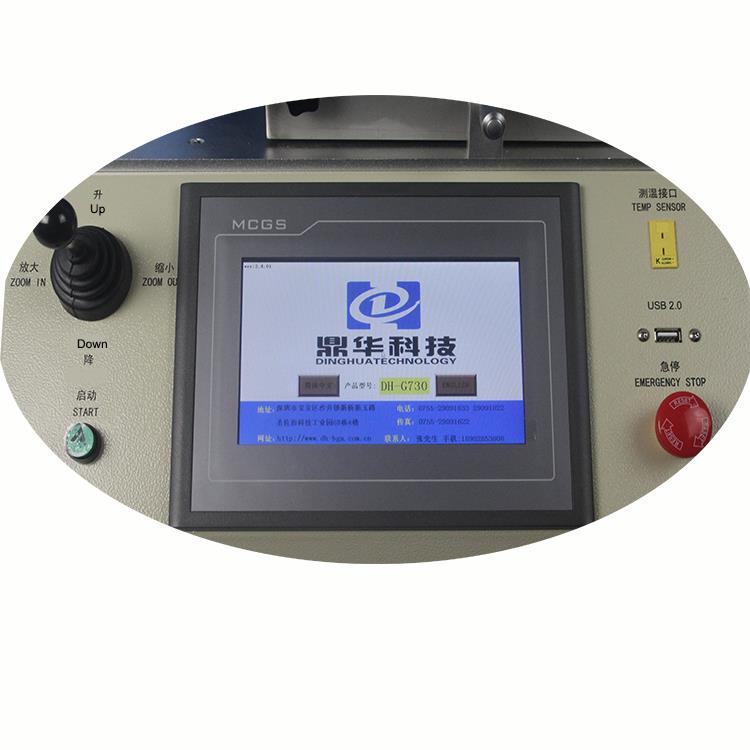

DH-G730 bga rework-stasjonsoperasjonsgrensesnitt, enkel og enkel å betjene, alt parameter kan settes på berøringsskjermen, det er kontrollsentralen for hele denne maskinen.
Om vår fabrikk

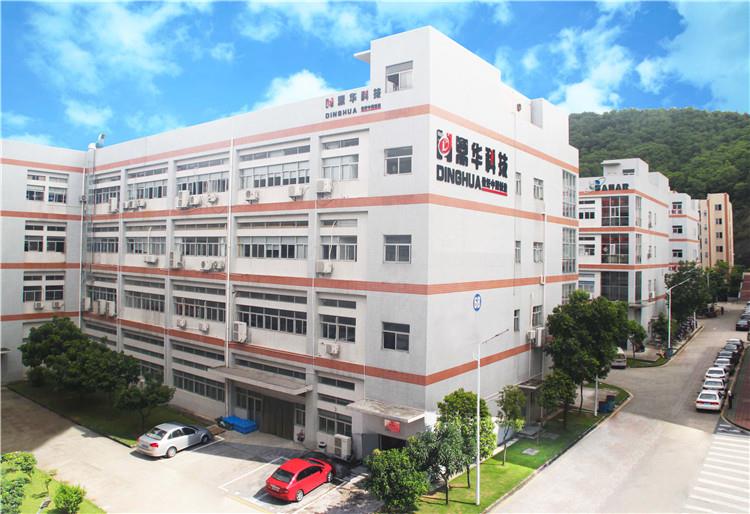

Vår fabrikk utenfor
Utvikling og forskningsavdeling for ny stil Bga rework stasjon utvikling
Lyse og brede utstillingsrom for BGA rework stasjon som viser for kundebesøk
Et av vårt kontor

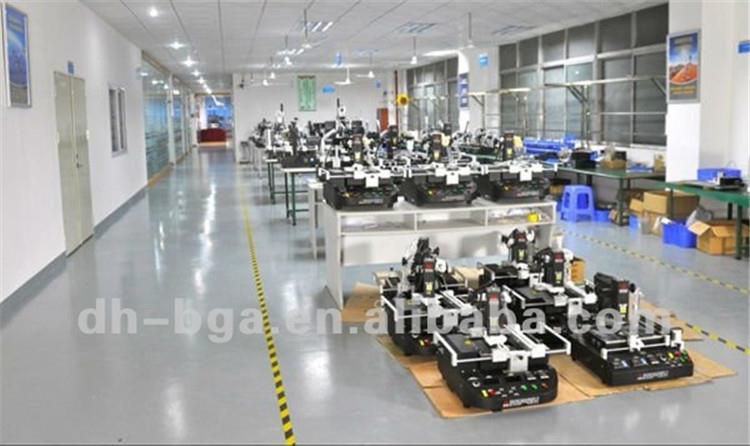

Vårt verksted for BFA rework stasjon montering
Levering, frakt og betjening av varmlufts optisk bga reballing stasjon
All maskin vil bli pakket i kryssfinér saken (ikke behov for fumigation), og sett tre barer, skum og lite kartong papir etc, for maskin fast.
Hver maskin vil ha minst ett års garanti på hele maskinen, og 3 år for ovner, hvis bestillingen er mer enn 10 sett på en gang, vil garantiperiodene være 3 år.
Vanlige spørsmål om hot air optisk bga reballing stasjon
1. Spørsmål: Hvis jeg må bruke en dyse for varm luft?
Svar: Ja, hvis brikkens størrelse ikke er vanlig, kan dysen tilpasses.
2. Spørsmål: Når jeg rengjør resten, må jeg bruke alkohol?
A: Nei, du kan også bruke løsningsmiddel, uansett, etter å ha brukt det, kan du bedre vaske hånden.
3. Spørsmål: Hvor mange doser har maskinen varmeovner?
A: 2 varmeovner, begge er varmluft, da alle mobiltelefon-PCBene er svært små, er de ikke nødvendige for forvarming.
4. Q: Hvilken størrelse kan den hente opp med sin innebygde vakuumpenn?
A: Den tilgjengelige størrelsen er fra 1 * 1 ~ 80 * 80mm
Reparere kunnskap eller tips
Hole Repair, Transplant Method
OVERSIKT
Denne metoden brukes til å reparere alvorlig skade på et hull eller for å endre størrelse, form eller plassering av et ikke-støttet verktøy eller monteringshull. Hullet kan ha komponentledninger, ledninger, festemidler, pinner, terminaler eller annen maskinvare som går gjennom den. Denne reparasjonsmetoden bruker en dowel av matchende brettet materiale og høy styrke epoxy for å sikre dowel på plass. Etter at det nye materialet er bundet på plass, kan et nytt hull bores. Denne metoden kan brukes på ensidig, dobbeltsidig eller flerlags PC-kort og -aggregater.
FORSIKTIGHET
Beskadigede innlagsforbindelser kan kreve at overfladetråd legger til.
REFERANSER
1.0 Forord
2.1 Håndtering av elektroniske enheter
2.2 Rengjøring
2.5 Baking og forvarming
2.7 Epoksyblanding og håndtering
VERKTØY OG MATERIALER
Base Material Rod
Cleaner
Sluttmaskiner
epoxy
Micro-Drill System
Mikroskop
Blandestenger
Stekeovn
Presisjon kniv
Precision Drill System
Razor Saw
Tape, høy temperatur
wipes
FREMGANGSMÅTE
1.Rengjør området.
2. Skru ut hullet med skadet eller feil størrelse ved hjelp av en karbidendemølle eller bore. Mølle hullet ved hjelp av presisjonsboretrykk eller fresemaskin for nøyaktighet. Diameteren på skjæreverktøyet skal være så lite som mulig, men likevel omfatte hele det skadede området.
MERK
Slitoperasjoner kan generere elektrostatiske ladninger.
3.Sett et stykke utskiftingsbunnsmaterialestang. Basismaterialestang er laget av FR-4 dowel lager. Klipp lengden ca. 12,0 mm (0,50 ") lengre enn nødvendig.
4.Rør det omarbeidede området.
5. Bruk høytemperaturbånd for å beskytte utsatte deler av PC-kortet som grenser til ombehandlingsområdet.
6. Bland epoksyet.
7.Kjør både dowel og hullet med epoxy og passe sammen. Påfør ytterligere epoxy rundt omkretsen av nytt materiale. Fjern overflødig epoksy.
8.Rør epoxy per Prosedyre 2.7 Epoxy Blanding og håndtering.
FORSIKTIGHET
Noen komponenter kan være følsomme for høye temperaturer.
9. Fjern tape og klipp av overflødig materiale ved hjelp av barbersag. Mølle eller fil dakkflettet med brettet.
10.Fullfør prosedyren ved å omdanne hull og legge til kretser etter behov.
