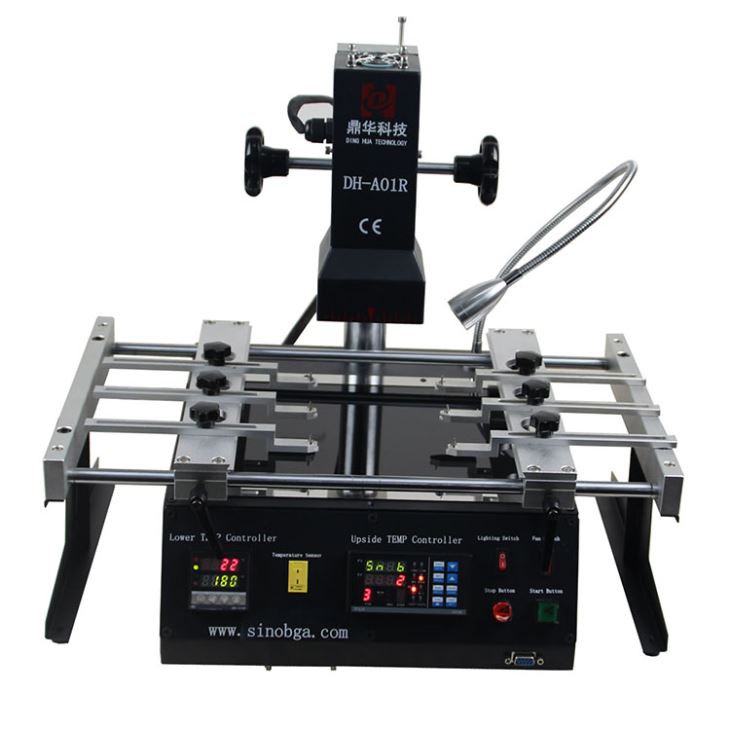

IR BGA Rework Station
IR6500 BGA -maskinen er en omarbeidingsstasjon for kulenett, som brukes til å reparere og omarbeide trykte kretskort (PCB) som inneholder BGA -komponenter . BGA -komponenter er integrert kretsløp som er montert på en PCB ved hjelp av et rutenett {2} som er IRLERS som er IRLERT -ene som er montert på en PCB ved å bruke et rutenett. BGA -maskin er utstyrt med 2 IR -oppvarming, digitale paneler og temperaturer testet kabel, som brukes til å fjerne og erstatte BGA -komponenter under omarbeidingsprosessen .
Beskrivelse
1. Bruk av tastaturdatamaskiner BGA Rework Machine
AnIR BGA Rework Stationer et spesialisert verktøy som brukes til å fjerne og erstatte BGA -komponenter (BGA) på PCB ved hjelp av PCBInfrarød (IR) oppvarming. I motsetning til hot-air-stasjoner, varmer det komponenterjevnt og forsiktig, redusere risikoen for varmeskade eller komponentskifter
Hovedkortet til en datamaskin, smarttelefon, bærbar PC, MacBook Logic Board, Digital Camera, Air Conditioner,
TV og andre elektroniske enheter
Utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri osv. .
Passer for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
LED -brikke .

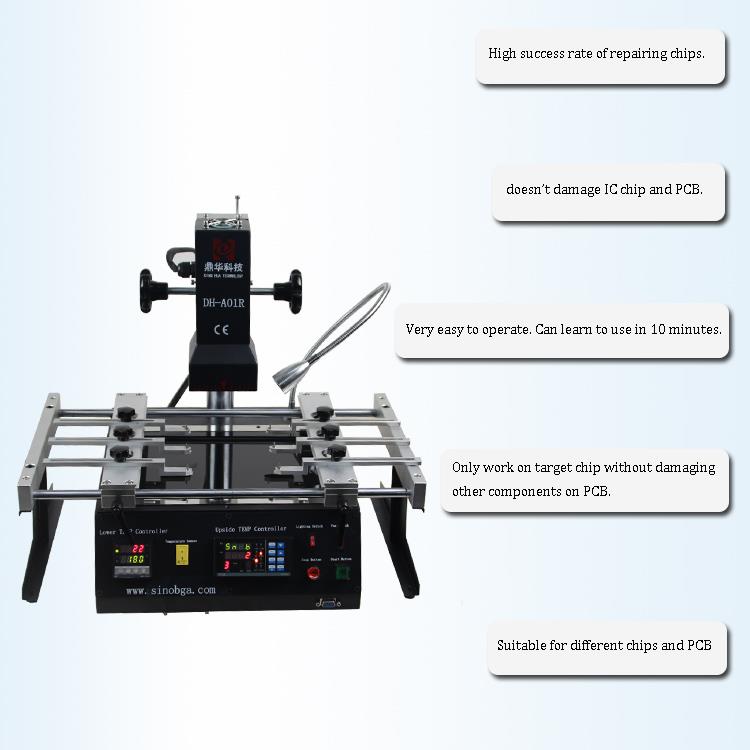

2.Produktfunksjoner på tastaturdatamaskin BGA Rework Machine
(Tastatur datamaskin BGA omarbeidingsmaskin)
3. spesifikasjon
| Strømforsyning av BGA Rework Station Machine | 110 ~ 250V 50/60Hz BGA Rework Machine Price in India |
| Rangert kraft | 2300W |
| Øvre IR | 450W |
| Nedre IR | 1800W |
| Posisjonering | V-Groove, Bevegelig plattform med universelle inventar |
| Temperaturkontroll av BGA Rework System | Termoelement av K-type, lukket sløyfe |
| Temperaturnøyaktighet av beste BGA -omarbeidingsmaskin | 2 grad for BGA BGA -reparasjonsmaskin for bærbar hovedkort |
| PCB -størrelse | 320*360mm |
| Chip -størrelse | 2*2 ~ 80*80mm |
| Temperaturtest port BGA omarbeidingsverktøy | 1 stk |
| Dimensjon | L480*W370*H390mm |
| Brutto vekt | 15,5 kg |
4. detaljer
(Tastatur datamaskin BGA omarbeidingsmaskin)
1. to infrarøde varmesoner;
2. LED -hodelykt;
3. dashbord drift;
4. li mit bar .
DeIR6500 BGA Rework Machinebrukes ofte i elektronikkreparasjons- og produksjonsmiljøer for å reparere og erstatte BGA -komponenter på trykte kretskort (PCB) . Vanlige applikasjoner av IR6500 inkluderer:
- PCB -reparasjon: Brukes til å fjerne skadede eller defekte BGA -komponenter fra PCB og erstatte dem med nye .
- PCB -oppgradering: Aktiverer erstatning av utdaterte eller foreldede BGA -komponenter med nyere, mer avanserte versjoner .
- PCB -produksjon: Hjelper med å plassere BGA -komponenter på PCB under produksjonsprosessen .
- Omvendt prosjektering: Hjelper med å analysere og studere utformingen av BGA -komponenter på en PCB .
- Prototypeutvikling: Støtter utvikling og testing av prototype PCB -er som inneholder BGA -komponenter .
IR6500 BGA Rework Machine er et viktig verktøy for selskaper og enkeltpersoner som er involvert i reparasjon og produksjon av elektroniske enheter som bruker BGA -komponenter .
6. pakking og forsendelse
(Tastatur datamaskin BGA omarbeidingsmaskin)
7. Relatert kunnskap
AnIR BGA (infrarødt kuleutstyr) Rework Stationer en spesialisert maskin som brukes til å fjerne og erstatte BGA -komponenter på trykte kretskort (PCB) . den bruker vanligvisInfrarød oppvarmingsteknologiFor å varme opp både PCB og BGA -komponenten samtidig, noe som gir sikker fjerning og utskifting av komponenten .
BGA-omarbeidingsstasjoner kommer i en rekke størrelser og konfigurasjoner, alt fra små benchtop-enheter til store, multisonesystemer . De kan også ha forskjellige typer oppvarmingsteknologier, for eksempel konveksjonsoppvarming eller varmluftsarbeid .
Den primære fordelen med å bruke en IR BGA -omarbeidingsstasjon er dens evne til å varme opp BGA -komponenter jevnt, og redusere risikoen for skade på enten komponenten eller PCB under omarbeidingsprosessen . Dette gjør IR BGA omarbeidingsstasjoner viktige verktøy for PCB -reparasjon og produksjon, spesielt i bransjen der høy reliabilitet er en kritisk krav om {{{}}}}}}}
