2 Varmesoner Berøringsskjerm BGA Rework Station
Omarbeidingssystemet må varme opp et veldig smalt område på brettet. DH-200 BGA omarbeidingsstasjon kan være det nøyaktig og enkelt. Det er med svært avansert teknisk kunnskap. Også når det gjelder det nyeste platen med høy tetthet, delene av en fin blydeling og deler i sponstørrelse, er det mulig å omarbeide riktig. Videre kan DH-200 BGA omarbeidingsstasjon fullføre alle prosessene med omarbeiding, hvis den brukes med Jig. De er oppvarming, fjerning, rengjøring, utskrift. posisjonering, montering, re-balling etc. og det er til og med inspeksjon.
Beskrivelse
1. Produktegenskaper til 2 varmesoner berøringsskjerm BGA-omarbeidingsmaskin
Laget av høykvalitets varmemateriale; avlodding og loddeprosedyrer for BGA er nøyaktig kontrollert;
Bevegelig varmehode, som er i stand til å bevege seg fritt horisontalt, lett å betjene;
Innebygd industriell datamaskin, PLS-kontroll, sanntidsprofilvisning, i stand til å vise satt profil og praktisk testet profil; stor skjerm, enkel å betjene;
Profil sparer ingen grense i denne industrielle datamaskinen, kan analysere de to praktisk testede profilene, kan legge inn både engelsk og kinesisk;
Temperaturene til de øvre og nedre varmluftovnene kan reguleres nøyaktig i henhold til deres spesifikke temperaturer. Den infrarøde konstanttemperaturvarmesonen klbunnområdet og de riktige temperaturkontrollinnstillingene gjør omarbeidet
sikrere og mer pålitelig.
2. Spesifikasjon
| Makt | 2300W |
| Toppvarmer | Varmluft 450W |
| Undervarmer | Varmluft 1200W, Infrarød 1800W |
| Strømforsyning | AC220V±10% 50/60Hz |
| Dimensjon | L540*B310*H500 mm |
| Posisjonering | V-spor PCB-støtte, og med ekstern universalarmatur |
| Temperaturkontroll | K-type termoelement, lukket sløyfekontroll. uavhengig oppvarming |
| Temperaturnøyaktighet | ±2 grader |
| PCB størrelse | Maks 170*220 mm. Min 22*22 mm |
| Finjustering av arbeidsbenken | ±15mm forover/bakover.±15mm høyre/høyt |
| BGAchip | 80*80-2*2 mm |
| Minimum chip-avstand | 0.15 mm |
| Temp sensor | 1 (valgfritt) |
| Nettovekt | 16 kg |

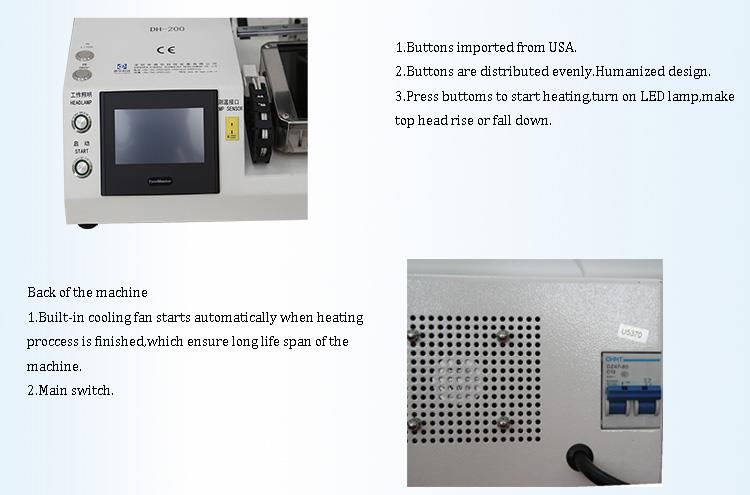

3. Detaljer om 2 varmesoner Touch Screen BGA Rework Machine
1. 2 uavhengige varmeovner (varmluft og infrarød);
2. HD digital skjerm ;
3. HD-berøringsskjermgrensesnitt, PLC-kontroll;
4. Led hodelykt ;

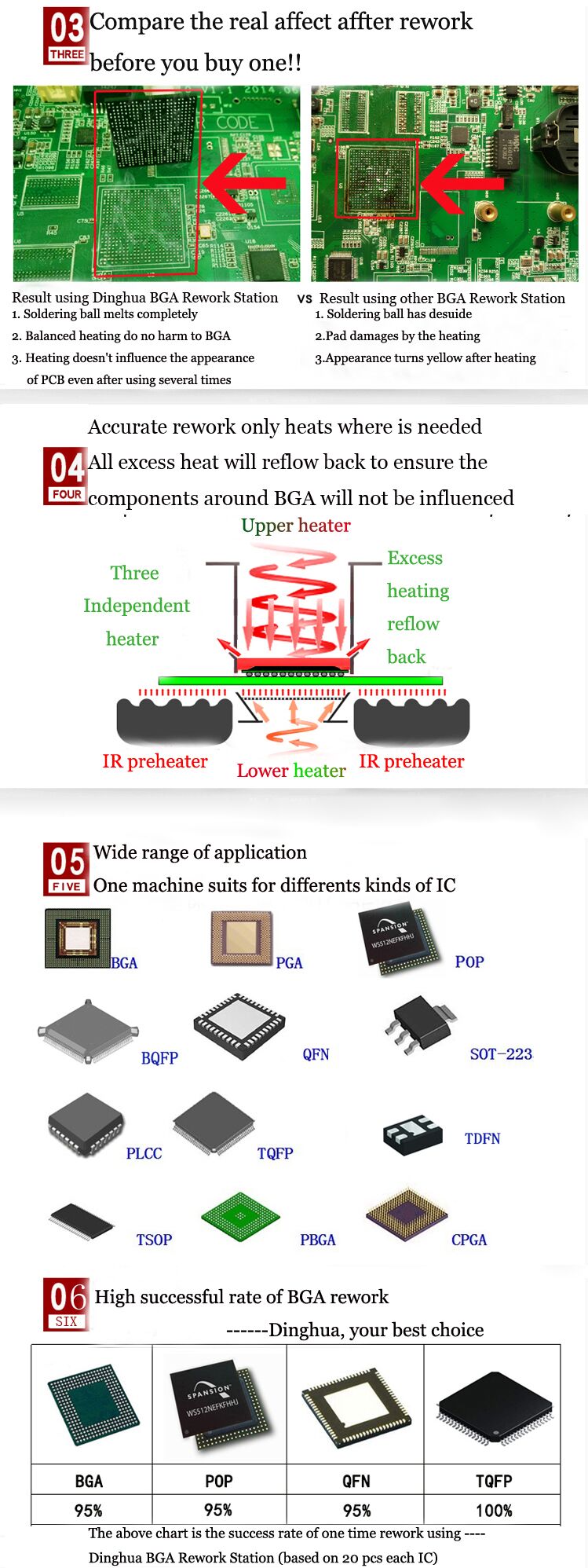

4. Hvorfor velge våre 2 varmesoner berøringsskjerm BGA-omarbeidingsmaskin?
5.Sertifikat
6. Pakking og forsendelse
7. Relatert kunnskap om 2 varmesoner berøringsskjerm BGA Rework Machine
Reparasjonsmetode for frakobling og puteavgang på mobiltelefonens hovedkort
- For slipppunktet og når ledningsledningen er under puten, bruk en varmluftspistol (temperatur: 240 grader, luftvolum: middels) for å blåse av det loddede stedet. Grav forsiktig ut spissen med et blad, og påfør deretter en liten mengde loddepasta på blyhullet (puten). Bruk varmluftpistolen for reflow-lodding for å danne en loddekule, og vask deretter med vann. Hvis loddekulen ikke faller, indikerer det at ledningen er riktig loddet og kan brukes normalt.
- For frakobling og fjerning av pute, bruk først et kirurgisk blad for å skrape bort den ødelagte ledningen, og fjern minst 3 mm materiale. Rengjør deretter området med fluss (Tianna-vann). Bruk et elektrisk strykejern til å påføre loddetinn på ledningen. Ta en liten del av emaljert tråd, som har blitt belagt med tinn-vismut-tinn på spissen, og fest den til den skrapte tråden. Plasser ledningen riktig, bruk deretter en varmluftpistol (temperatur: 280 grader, luftstrøm: medium) for sveising. Etter sveising kuttes den emaljerte ledningen til en lengde på 2 mm. Plasser en pinne i midten av puten, og bruk en annen pinne til å plassere den emaljerte ledningen rundt pinnen for å danne en sirkel på puten. Påfør en liten mengde loddepasta på sirkelen, og bruk deretter varmluftspistolen til å flyte loddetinn igjen, og danner en loddekule.
Hvis blytråden og den emaljerte ledningen er vanskelig å lodde, påfør litt loddepasta på skjøten, og bruk deretter varmluftspistolen (uten å berøre ledningen med en loddebolt). Bruk en nål for å justere plasseringen av den emaljerte ledningen for å sikre at den er rett og loddeforbindelsen er jevn. På dette tidspunktet er puten reparert.
3. Etter at alle bruddpunkter er tilkoblet, rengjør området med vann. Vær forsiktig så du ikke forstyrrer den nye puten. Påfør en liten mengde grønn olje rundt linjen, unngå puten. Mindre er bedre - akkurat nok til å sikre ledningen. Etter påføring, plasser enheten under en lilla lampe i en halv time for å installere IC på nytt. Selv om den demonteres og settes sammen flere ganger, skal tilkoblingen forbli sikker.
