IR Optical BGA Rework Station

1. Produkt introduksjon

Det fleksible omarbeidet for å utfordre oppgaver

• Kraftig varmluftsoppvarming i topp emitter: 1200 W
• Kraftig varmluftsoppvarming i nedre emitter: 1200 W
• Sterk infrarød forvarming i den nederste emitteren: 2700 W
• Fire termoelementkanaler for presis temperaturmåling
• Dynamisk IR -oppvarmingsteknologi for store PCB -er (370 × 450 mm)
• Høy presisjon (+/- 0. 025 mm) Auto Pick & Place med motorisert zoom AF-kamera
• Intuitiv drift via 7 "berøringsskjerm med 800 × 480 oppløsning
• Innebygd USB 2. 0 port
• Motorisert zoom Refow Process Camera for prosessovervåking
• Advanced Automatic Chip Feeding System

2. Produktspesifikasjoner

3. Produktapplikasjoner

Dinghua DH-A2E er en avansert varmlufts omarbeidingsstasjon designet for montering og omarbeiding av alle typer SMD-komponenter.

Dette systemet er en bestselger for profesjonell omarbeid i mobilenheter i miljøer med høy tetthet. Det høye nivået av prosessmodularitet gjør at alle omarbeidingstrinn kan fullføres i et enkelt system. DH-A2E er ideell for bruk innen FoU, prosessutvikling, prototyping og produksjonsinnstillinger.

Den støtter applikasjoner som spenner fra 01005 komponenter til store BGA-er på små til mellomstore PCB-er, noe som sikrer svært reproduserbare lodderesultater.

Høydepunkter

1. Bransjeledende termisk styring
2. Høy effektivitetsbrettvarmer
3. Kontroll av lukket sløyfe
4. Automatisert kalibrering av toppvarmer

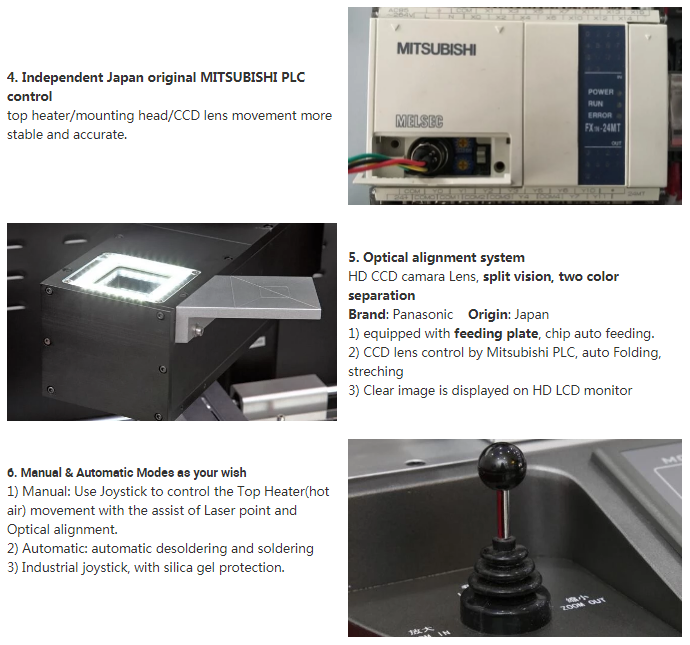

4. Produktdetaljer

5. Produktkvalifikasjoner

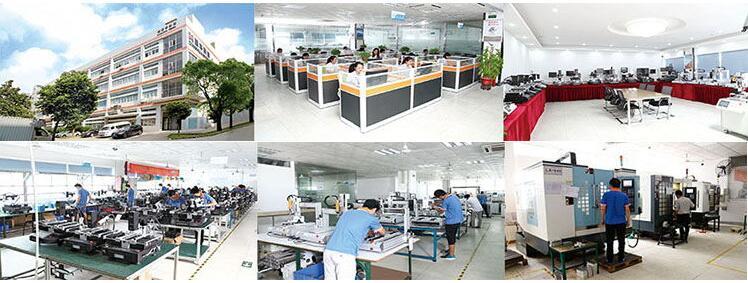

6. Våre tjenester

Dinghua er en anerkjent global leder innen utvikling av løsninger for montering og reparasjon av avanserte elektroniske systemer.

I dag fortsetter Dinghua å tilby innovative produkter, løsninger og trening for omarbeiding og reparasjon av trykte kretsenheter.

Våre unike evner og fremtidsrettet syn har levert universelle løsninger for både gjennomgående hull og overflatemontering og omarbeiding av utfordringer i high-end elektronikk.

Vårt sterke engasjement og velprøvde merittliste har resultert i et omfattende utvalg av montering og reparasjonsløsninger skreddersydd for å dekke dine behov-enten du jobber med ISO 9000-standarder, industrielle spesifikasjoner, militære krav eller dine egne interne retningslinjer. Uansett utfordring, er Dinghua klar til å sette et nytt mål for deg.

Dinghua - Over 10 års bransjeledelse, leverer systemer og løsninger for lodde, omarbeiding og elektronisk reparasjon.

7. FAQ

Elektroniske enheter og dingser blir mindre og slankere hver dag, takket være kontinuerlige teknologiske fremskritt i elektronikkindustrien. Verdens beste elektronikkselskaper konkurrerer om å produsere de mest kompakte og effektive enhetene.

To viktige teknologier som driver denne trenden erSMDS (Surface Mount Devices)ogBGAS (Ball Grid Arrays)-Kompakte elektroniske komponenter som hjelper til med å redusere størrelsen på enheter.

Forstå BGA: Hva er Ball Grid Array og hvorfor bruke det?

BGA, ellerBall Grid Array, er en type emballasje som brukes i Surface Mount Technology (SMT), der elektroniske komponenter er direkte montert på overflaten til trykte kretskort (PCB). I motsetning til tradisjonelle komponenter med ledninger eller pinner, bruker en BGA-pakke en rekke metalllegeringsballer arrangert i et rutenett derav navnet.

Disse loddeballene er vanligvis laget av tinn/bly (Sn/PB 63/37) eller tinn/bly/sølv (SN/PB/Ag) -legeringer.

Fordeler med BGA over SMDS:

Moderne PCB -er er tettpakket med elektroniske komponenter. Når antall komponenter øker, gjør også størrelsen på kretskortet. For å minimere PCB -størrelse brukes SMD- og BGA -komponenter fordi de er kompakte og krever mindre plass.

Mens begge teknologiene er med på å redusere styrestørrelsen,BGA -komponenter tilbyr flere forskjellige fordeler-Så lenge de er loddet riktig for å sikre en pålitelig forbindelse.

Ytterligere fordeler med BGA:

• Forbedret PCB -design på grunn av redusert sporstetthet
• Robust og holdbar emballasje
• Nedre termisk motstand
• Bedre høyhastighetsytelse og tilkobling
