Optisk MacBook BGA Rework Station
1. automatisk lodde, desolder og montering BGA IC -brikke med optisk justeringssystem og 3 varmeområde .
2. Høy suksessrate for å reparere .
3. egnet for PCB -størrelse: MAX450*490, Min22*22mm .
4. egnet for brikkestørrelse: 80*80-1*1mm
Beskrivelse
1. applikasjon
Passer for forskjellige PCB -er .
Hovedkortet med datamaskiner, smarttelefoner, bærbare datamaskiner, MacBook Logic -tavler, digitale kameraer, klimaanlegg, TV -er og andre enheter
Elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri osv. .
Egnet for forskjellige typer brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED -brikke .
2. produktfunksjoner
• Desoldering, montering og lodde automatisk .
• Den høye suksessraten for å reparere brikke og PCB .
• Maskinen vil ikke skade på omkringliggende komponenter rundt målbrikken på PCB på grunn av streng temperaturkontroll .
• presist optisk justeringssystem
Zoom inn/ut og mikrojuster, utstyrt med en avvikelsesapparat, med autofokus og programvaredrift

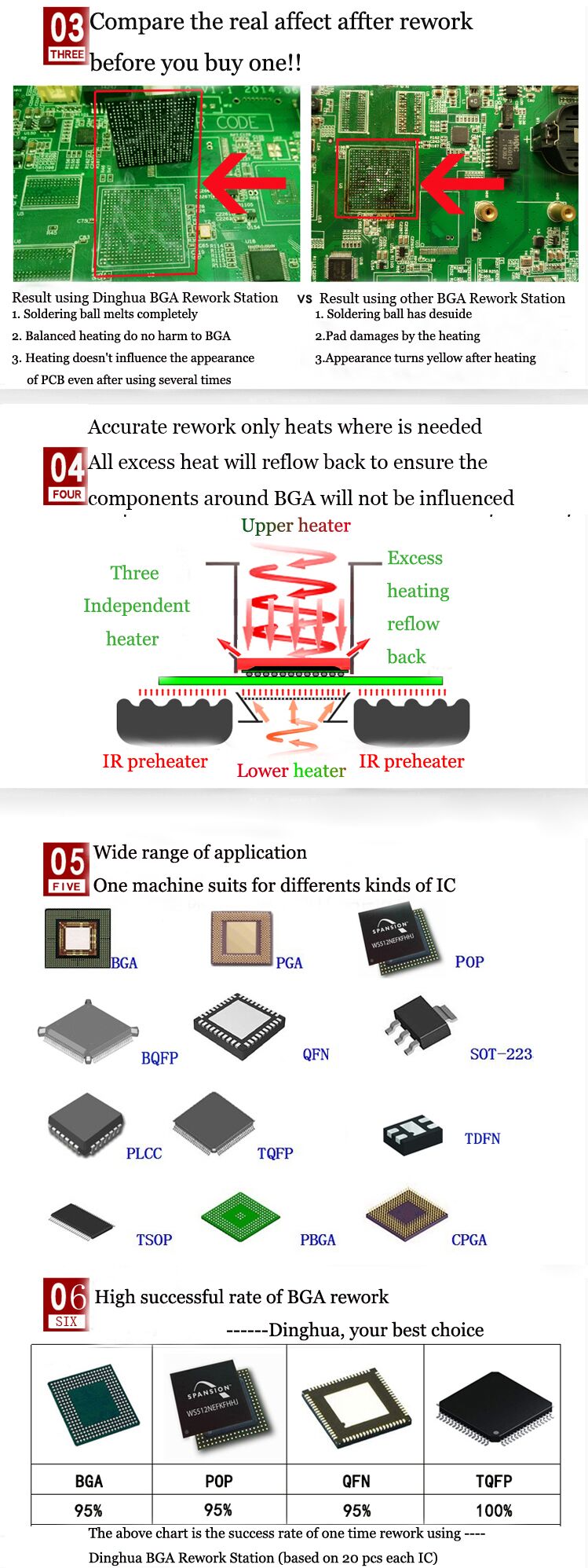

• Tre uavhengig kontrollerte varmeovner . Det kan varme opp PCB -kortet og BGA -brikkene på samme tid . og den tredje IR -varmeren
Kan forvarme PCB -kortet fra bunnen jevnt, for å unngå PCB -deformasjon under reparasjonsprosessen . alle tre varmeovner
kan varme uavhengig . Topp- og bunnvarmere er varmluftvarmere, den tredje er en infrarød forvarmingssone .
3. spesifikasjon
| Makt | 5300W |
| Toppvarmer | Hot Air 1200W |
| Bunnvarmer | Hot Air 1200W . Infrarød 2700W |
| Strømforsyning | AC220V ± 10% 50/60Hz |
| Dimensjon | L530*W670*H790 mm |
| Posisjonering | V-Groove PCB-støtte, og med ekstern universell armatur |

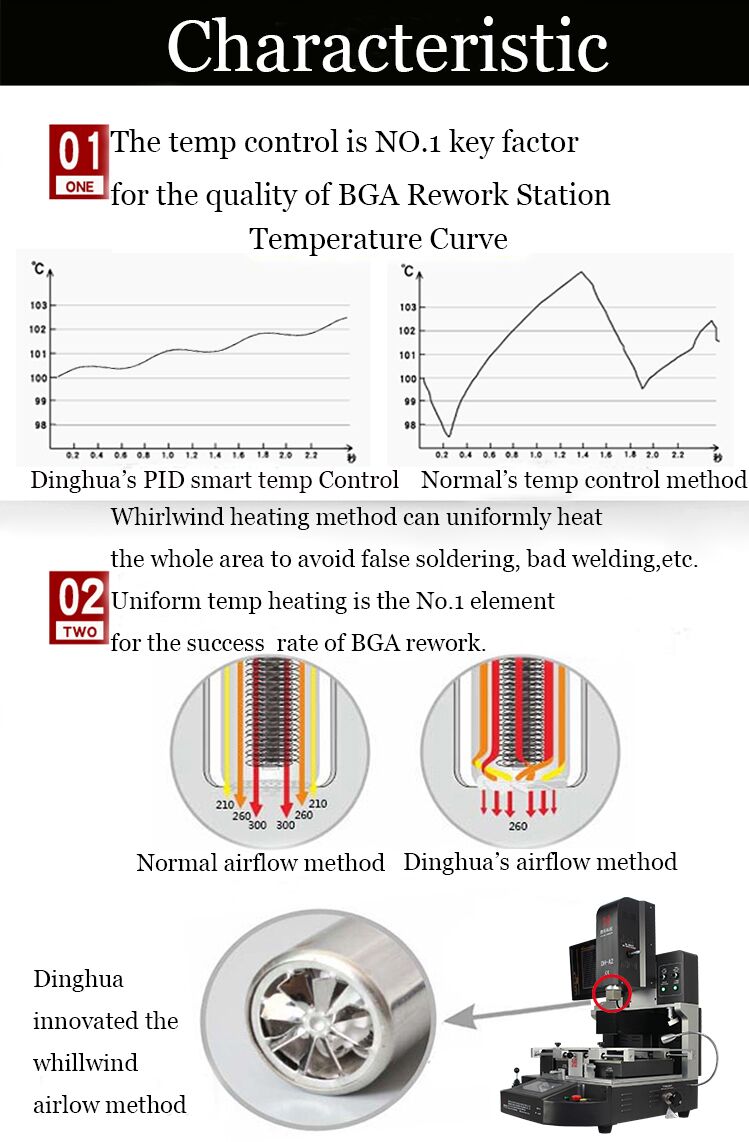

| Temperaturkontroll | K Type termoelement, lukket sløyfekontroll, uavhengig oppvarming |
| Temperaturnøyaktighet | ± 2 grad |
| PCB -størrelse | Maks 450*490 mm, min 22 ＊ 22 mm |
| Workbench finjustering | ± 15mm fremover/bakover .+15 mm høyre/venstre |
| BGA -brikke | 80 ＊ 80-1 ＊ 1 mm |
| Minimum chipavstand | 0,15 mm |
| Temp sensor | 1 (valgfritt) |
| Nettovekt | 70 kg |

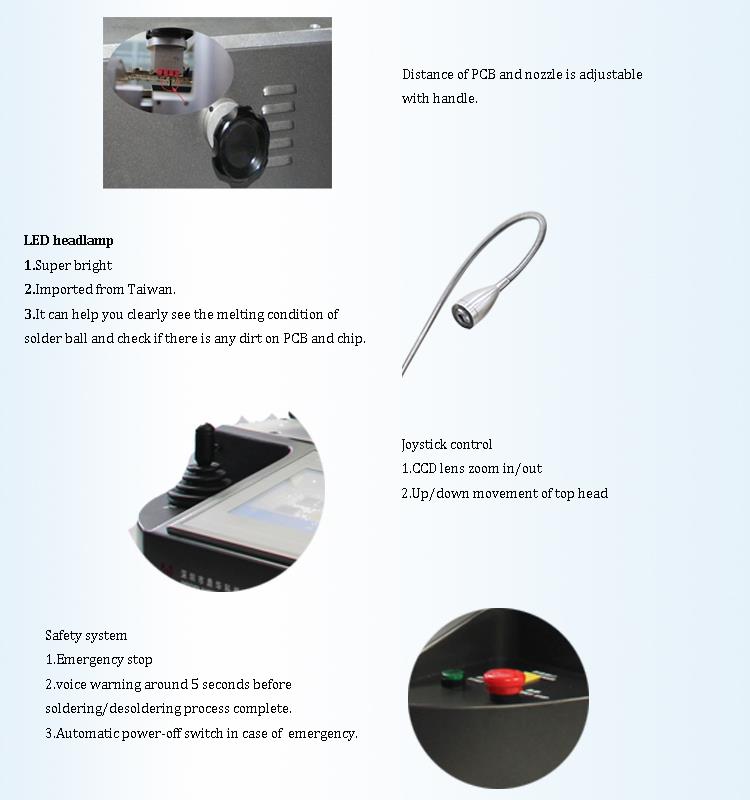

4. Detaljer om optisk MacBook BGA -omarbeidingsstasjon

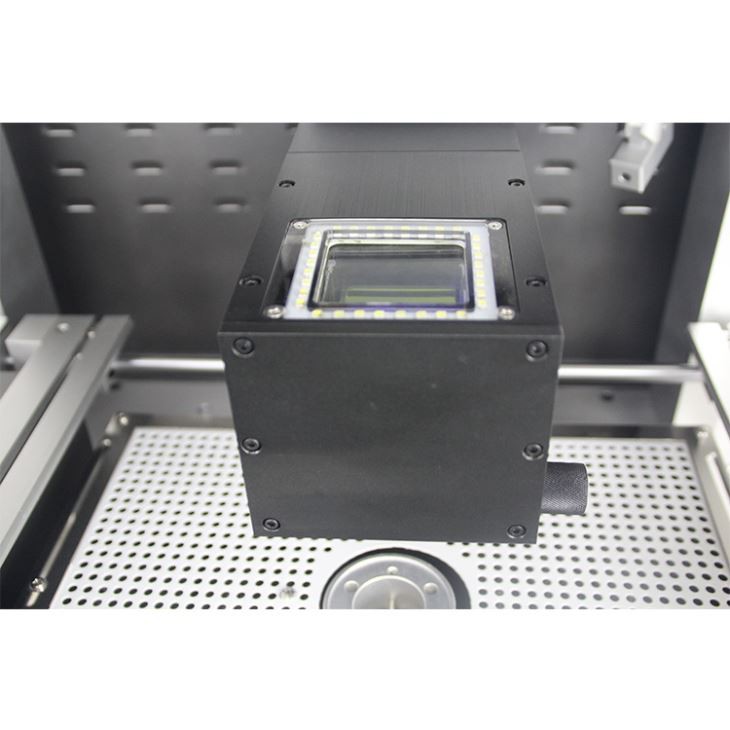

- CCD -kamera (presist optisk justeringssystem);
- HD digital skjerm;
- Mikrometer (juster vinkelen til en brikke);
- 3 uavhengige varmeovner (varm luft og infrarød);
- Laserposisjonering;
- HD berøringsskjermgrensesnitt, PLC -kontroll;
- LED hodelykt;
- Joystick Control .
5. Hvorfor velge vår optiske MacBook BGA -omarbeidingsstasjon?
6. sertifikat
For å tilby kvalitetsprodukter, Shenzhen Dinghua Technology Development Co ., var Ltd den første som passerte UL,
E-Mark, CCC, FCC, CE, ROHS-sertifikater . I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua bestått
ISO, GMP, FCCA og C-TPAT på stedet revisjonssertifisering .

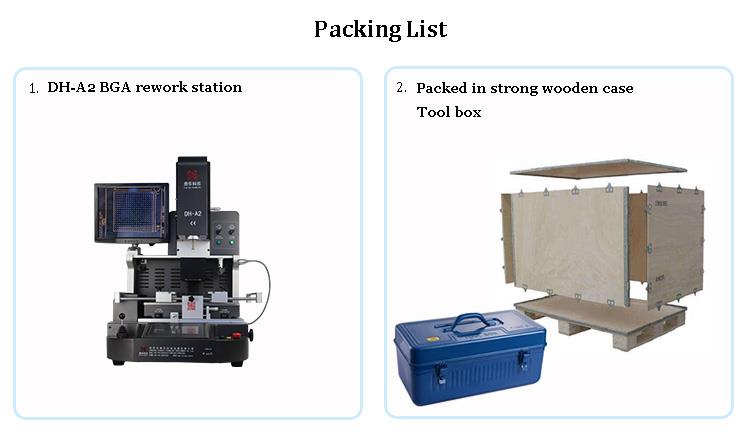

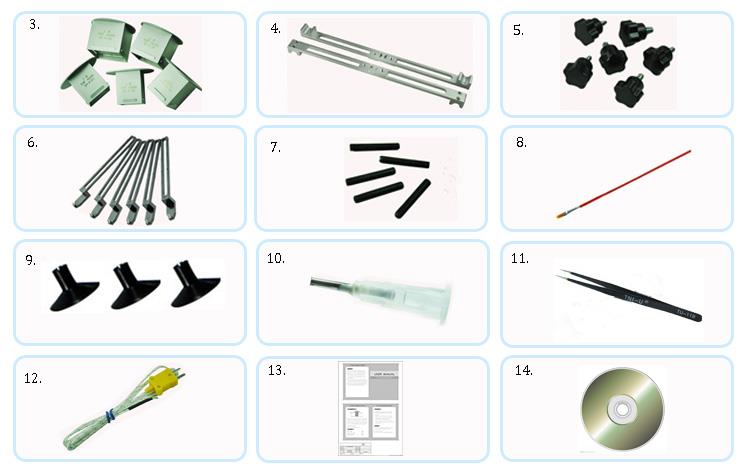

7. pakking og forsendelse
8. Kontakt oss
E -post: john@dh-kc.com
WhatsApp/WeChat/Mob: +86 157 6811 4827
9. FAQ

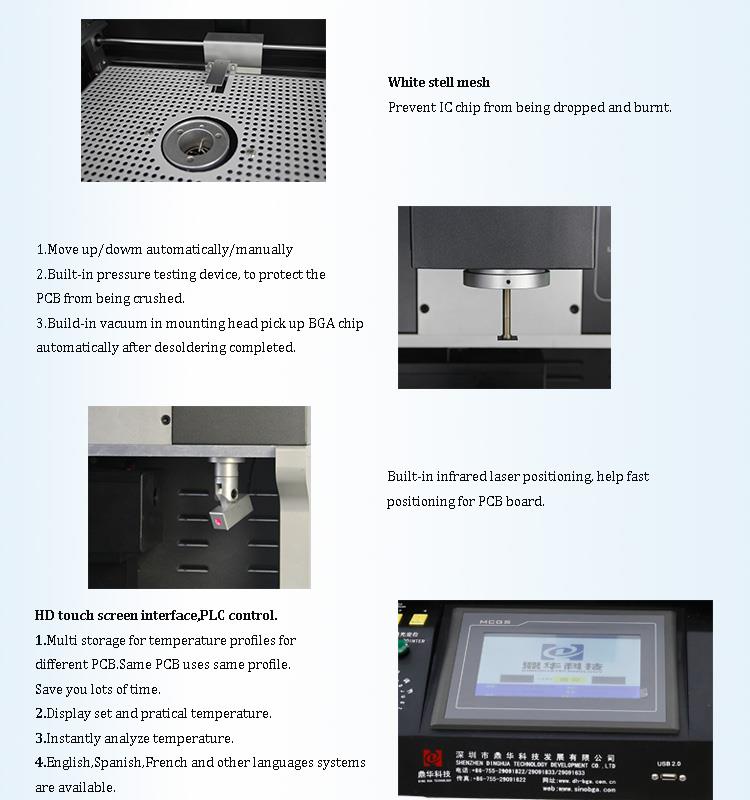

Q1: Vil topphodet på maskinen falle ned for raskt og deretter bryte brikken og PCB?
A1: For å beskytte PCB og CHIP mot å bli knust, er det en innebygd trykkprøveenhet i et monteringshode .
Når trykkprøvedheten oppdager noe trykk, vil topphodet på maskinen stoppe automatisk .
Q2: Under oppvarmingsprosessen er temperaturen veldig høy . Etter at oppvarmingsprosessen er ferdig, trenger jeg å velge en brikke på PCB?
A2: Innebygd vakuum i monteringshodet plukker opp BGA-brikke automatisk etter at desoldering er fullført .
Q3: Hva skjer hvis brikken slippes ned på varmeområdet ved et uhell? Vil det være for vanskelig å ta det ut? Vil det bli brent?
A3:Det infrarøde forvarmingsområdet er dekket av stålnett . Dette er for å forhindre at brikker faller ned i det varme varmeområdet .
