Kampanjepris!DH-A1L BGA Rework Machine, utstyrt med en HD-berøringsskjerm, er nå på lager.

Funksjoner for DH-A1L BGA Rework Station:

1. Høy suksessrate for chipreparasjoner.
2. Nøyaktig temperaturkontroll.
3. Ingen falsk lodding eller dårlige loddeskjøter.
4. Tre uavhengige varmeområder.
5. Brukervennlig design.
6. Lydvarslingssystem.
7. Kraftig kryssstrømsvifte.
8. Effektivt kjølesystem.

Vi er forpliktet til BGA-omarbeiding og automatisk maskineri, som dekker det meste av India, Europa og det amerikanske markedet. Vi ser frem til å bli din langsiktige partner i Kina.

1. Spesifikasjon

1	Makt	4900W
2	Toppvarmer	Varmluft 800W
3	Undervarmer	Varmluft 1200W, Infrarød 2800W
4	Jernvarmer	90w
5	Strømforsyning	AC220V±10%50/60Hz
6	Dimensjon	640*730*580 mm
7	Posisjonering	V-spor, PCB-støtte kan justeres i alle retninger med en ekstern universal armatur
8	Temperaturkontroll	K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming
9	Temp nøyaktighet	±2 grader
10	PCB størrelse	Maks500*400 mm Min 22*22 mm
11	BGAchip	2*2-80*80 mm
12	Minimum chip-avstand	0.15 mm
13	Ekstern temperatursensor	1 (valgfritt)
14	Nettovekt	45 kg

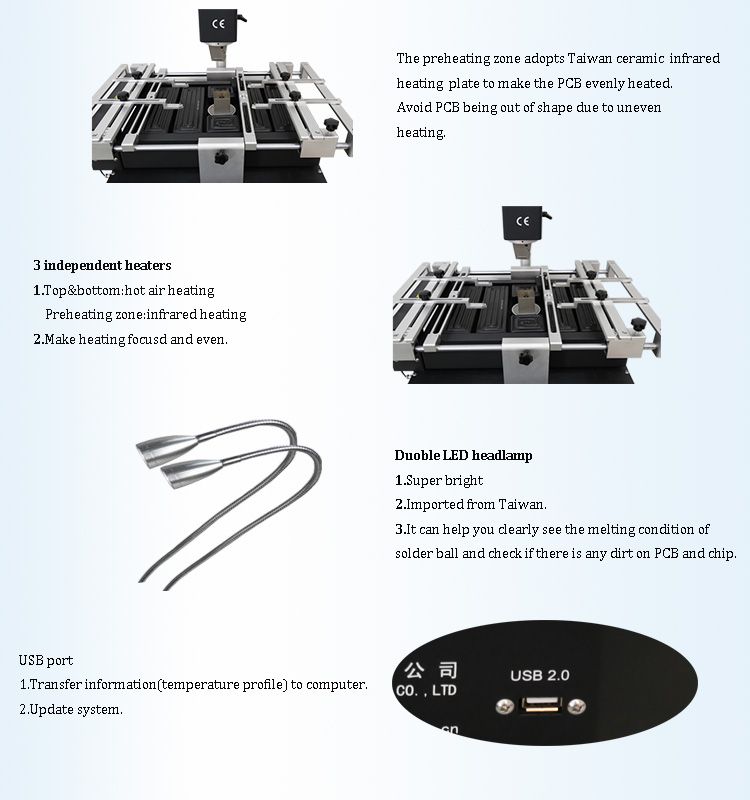

2. Hovedfunksjoner til DH-A1L BGA Rework Station

Vitenskapelig og smart

1. Stasjonen har 3 uavhengige oppvarmingsområder: varmluftvarmere og et IR-forvarmingsområde, som varmer stabilt og raskt samtidig som de forhindrer PCBA-deformasjon.
2. Luftvolumet for toppvarmeren, bunnvarmerhøyden og IR-forvarmingsområdet kan justeres for å passe til ulike typer BGA-reparasjoner.
3. Utstyrt med forskjellige størrelser av titanlegerings BGA-dyser, som kan rotere 360 ​​grader for enkel plassering og utskifting.
4. Den tillater innstilling av 6 temperaturøkningssegmenter og 6 konstanttemperatursegmenter, og kan lagre flere temperaturprofiler for bruk når som helst.

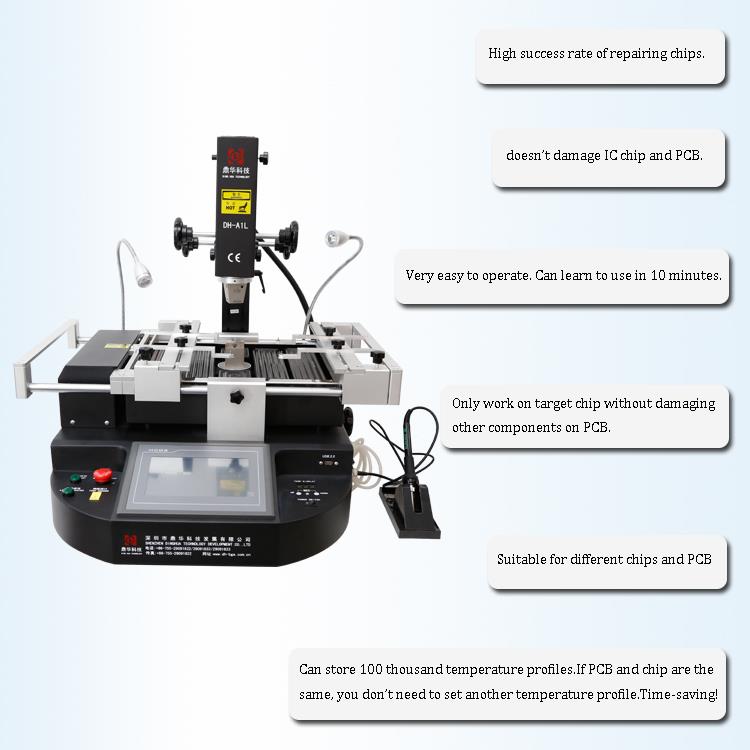

3. Hvorfor bør du velge DH-A1L BGA omarbeidingsstasjon?

4. Beslektet kunnskap:

Forberedelse for overflatemontering bør utføres før du installerer eller erstatter en ny overflatemonteringskomponent. Å unngå termisk og/eller mekanisk skade på land og underlag er kritisk. De to primære trinnene inkluderer:

• Fjern gammel loddemetall

Dette kan gjøres med en loddebolt og flettet loddetransporterende materiale, eller med en kontinuerlig vakuum Flo Desoldering-teknikk som bruker en loddeavtrekker og en spesiell Flo-D-Sodr-spiss. Denne metoden gjør at reflow og vakuumfjerning av det gamle loddet kan skje kontinuerlig.

• Rene land

Gamle flussrester som er igjen etter fjerning av det gamle loddetinnet må renses i dette trinnet før du legger til nytt loddemetall.

• Legg til ny loddemetall

Dette trinnet er en del av komponentinstallasjonsprosessen og kan utføres ved enten å forhåndsfylle (forfortinning) landområdene (ved å gjenflyte loddetråd med et loddebolt eller en annen oppvarmingsmetode), eller ved å påføre loddepasta (krem) med en dispenser før (eller etter) komponenten plasseres på landmønsteret.

Mengden loddemetall som påføres er avgjørende for å oppnå akseptable skjøter. For eksempel krever akseptable J-bly loddeskjøter mye mer loddemetall enn akseptable måkevinge blyloddeskjøter.

Overflatemonterte komponenter:

• For-/hjelpevarmeenhet og/eller komponent (hvis nødvendig)
• Påfør varme jevnt og raskt på en kontrollerbar måte for å oppnå fullstendig, samtidig reflow (smelting) av alle loddeforbindelser.
• Unngå termisk og/eller mekanisk skade på komponenten, platen, tilstøtende komponenter og deres skjøter.
• Fjern komponenten fra brettet umiddelbart før en eventuell loddeskjøt stivner igjen.
• Klargjør land for erstatningskomponenten.

Gjennomgående hullkomponenter:

Avlodde komponent en skjøt om gangen ved å bruke den kontinuerlige vakuummetoden

• For-/hjelpevarmeenhet og/eller komponent (hvis nødvendig).
• Varm opp skjøten raskt og kontrollert for å oppnå fullstendig loddeflyt.
• Unngå termisk og/eller mekanisk skade på komponenten, platen, tilstøtende komponenter og deres skjøter.
• Påfør vakuum under bevegelse av ledningen for å avkjøle skjøten og frigjøre ledningen.

Avloddekomponent ved bruk av loddefontenemetoden

• Reflow alle skjøter i loddefontenen.
• Fjern den gamle komponenten og skift den ut umiddelbart med en ny komponent eller tøm gjennomhullene for senere komponentutskifting.

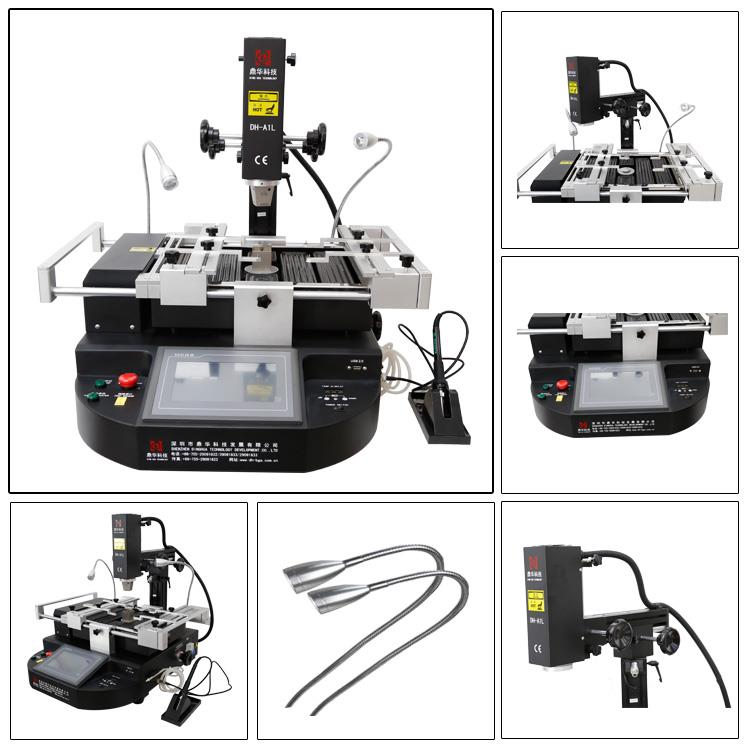

5.Detaljerte bilder av DH-A1L BGA REWORK STATION

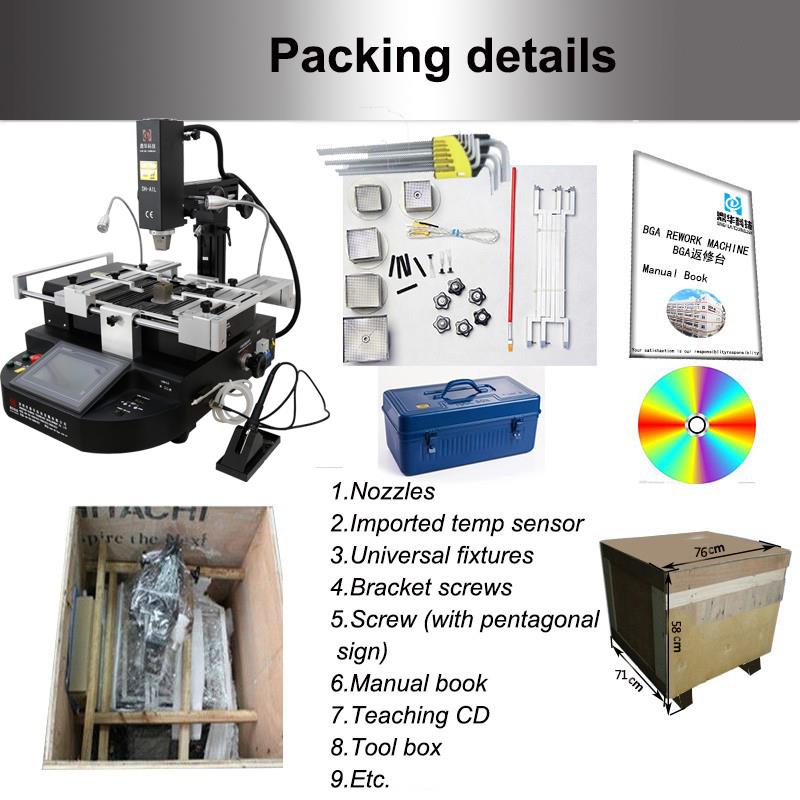

6. Pakking og leveringsdetaljer for DH-A1L BGA REWORK STATION



Leveringsdetaljer for DH-A1L BGA REWORK STATION

Frakt:

1. Forsendelse vil skje innen 5 virkedager etter mottak av betaling.

2. Rask leveringsforsendelse med DHL, FedEX, TNT, UPS og andre måter, inkludert til sjøs eller med fly.

7. Vanlige spørsmål

Spørsmål: Hvordan skille mellom blyholdig og blyfri chips?

A: Skille fra overflaten til chiputskriften. Slik som Intel-seriens sørbro, FW82801DBM NH82801DBM,

førstnevnte er blyholdig, og sistnevnte er blyfri, med FW og NH som forskjellen.

2.RoHS-merket på enheten eller på PCB er blyfrie sertifiserte produkter.

3. RoHS-omfang: Kun for nye produkter lansert etter 1. juli 2006. I utgangspunktet er hovedkort og bærbare datamaskiner produsert etter

2007 er alle blyfrie.
