Helautomatisk optisk BGA reballingstasjon

Helautomatisk BGA-omarbeidsstasjon HD-A5 er en avansert reparasjons-/monteringsmaskin, med importert optisk

CCD-kamera, automatisk brikkemater som kan laste på brikker med opptil 80*80 mm, og mindre enn 5 kg vekt,

spesielt opptak av fulle temperaturprofiler er veldig nyttig for internasjonale selskaper, ettersom de trenger det

analyser lodde- og avlodderesultater under forskjellige temperaturer og tider osv.

Produksjonsparametere for den helautomatiske optiske bga reballing-stasjonen

Produksjonsdetaljer for helautomatisk optisk bga reballing-stasjon

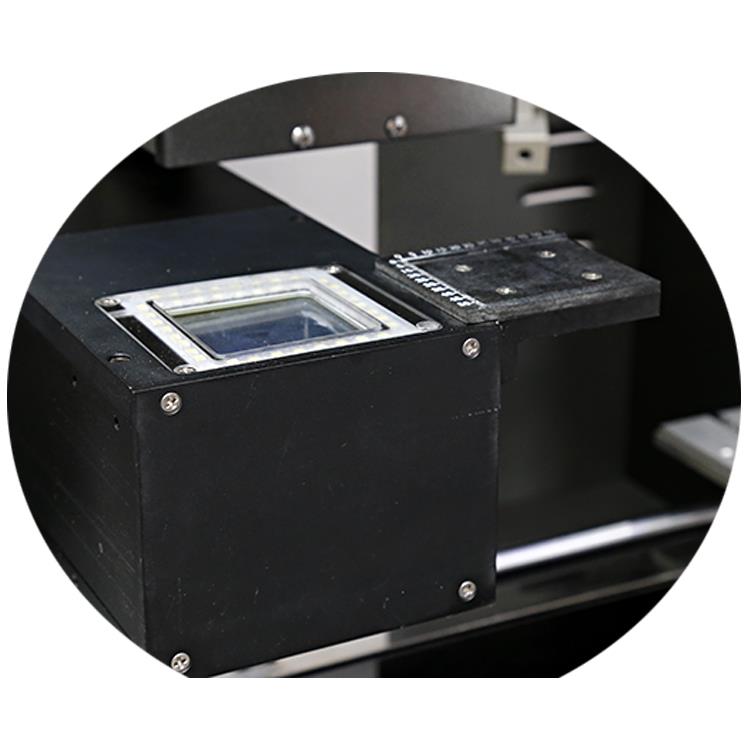

Optisk CCD-kamera og brikkemater

Importert optisk CCD-kamera med to fargers splittfunksjon, en farge er brikker prikker, en er prikker av PCB,

begge vises på skjermen.

Chipmater, den kan automatisk bære brikke for å plukke opp eller erstatte, brikkestørrelse kan være opp til 80*80 mm, og

belastning mindre enn 5 kg.

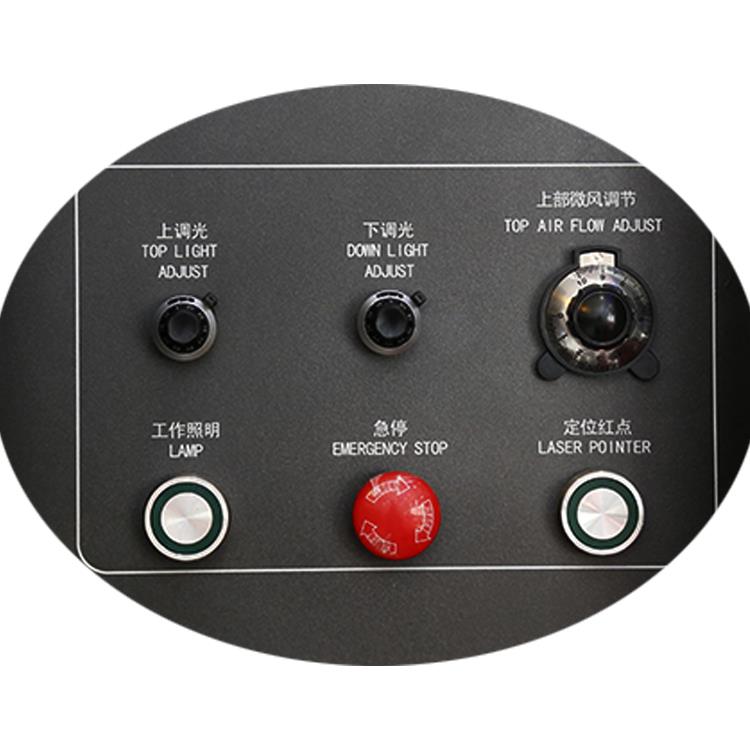

Topp luftstrømjustering, den kan være manuell eller automatisk, spesielt for reparasjon av mikrobrikker veldig nyttig.

Topp/nedre lysjustering, brukes for optiske CCD-lys som vises på skjermen.

Nødknapp, den kan trykkes ned når som helst om nødvendig, så stopper maskinen umiddelbart.

Laserposisjonering, som kan hjelpe PCB eller brikke med å finne riktig posisjon på arbeidsbenken.

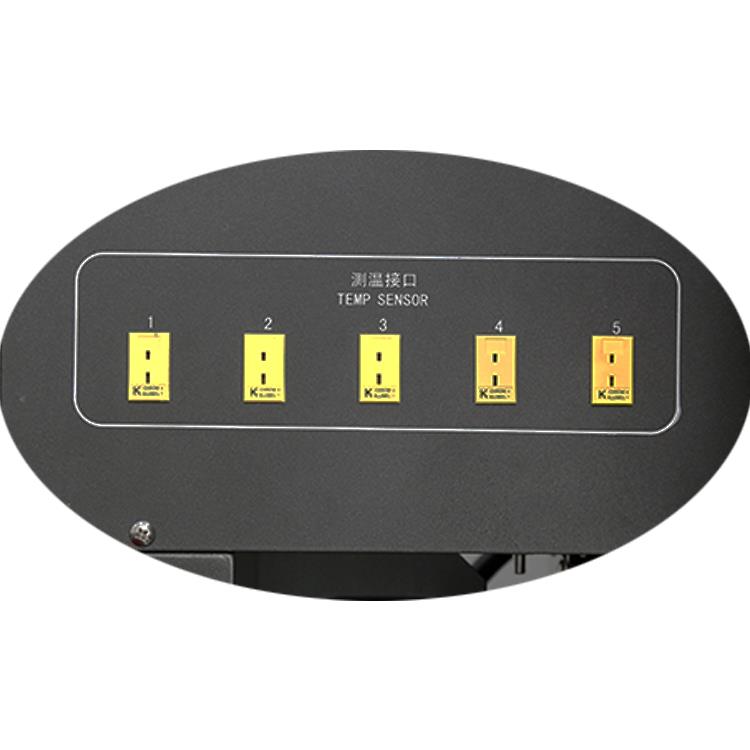

Flere termoelementer kan bedre teste og verifisere forskjellige varmeområder, slik at temperaturen blir bedre kalibrert

i tilfelle en temperatur lavere eller høyere.

Infrarød forvarmingsområde, består av 6 stykker fibervarmerør og dekket av galss-skjold som kan forhindre

små komponenter selv om støv faller ned i, og dette sterke lyset er lett å bli absorbert av lys

PCB, ved reparasjon av små PCB, kan 4 av dem slås av.

Hvordan fungerer den automatiske BGA-omarbeidingsstasjonen:

Produktkvalifisering av den helautomatiske optiske bga reballing-stasjonen

Så langt har våre kunder Foxconn, Lenovo og Huawei etc, noen av dem har brukt bga-omarbeidet

stasjon i mer enn 7 år, og reflekterer veldig godt.

Dette er et av toppen av isfjellet på verkstedet, og BGA-omarbeidingsstasjonen DH-A5 monteres, andre er

justering, det rene gulvet og ryddig opphoping er den gode kvalitetens en av nødvendig tilstand.

Tildelt CE, patenter og sertifiseringssystem for produktkvalitet etc. Som er de utmerkede produktenes tegn.

Vanlige spørsmål:

Noen tips om reparasjon

Hvor stor er størrelsen på kretskortet du ofte reparerer?

Bestem størrelsen på arbeidsflaten til BGA-omarbeidingsbordet du kjøper. Vanligvis er størrelsen på vanlige bærbare datamaskiner og hovedkort mindre enn 420x400 mm. Dette er en grunnleggende retningslinje ved valg av modell.

Størrelsen på brikken som ofte er loddet

Det er viktig å vite både maksimum og minimum chip størrelse. Vanligvis vil leverandøren gi fire dyser. Størrelsen på de største og minste flisene vil avgjøre størrelsen på dysen du må velge.

Størrelsen på strømforsyningen

Vanligvis er hovedstrømkablene i individuelle verksteder 2,5 mm². Når du velger en BGA-omarbeidingsstasjon, bør den nominelle effekten ikke overstige 4500W. Hvis den gjør det, kan det føre til problemer med å innføre strømkabelen.

Med funksjon

Har den 3 temperatursoner?

De tre temperatursonene bør inkludere øvre varmehode, nedre varmehode og infrarød forvarmingssone. Disse tre sonene er standardkonfigurasjonen. For øyeblikket har noen produkter på markedet bare to temperatursoner, bestående av det øvre varmehodet og den infrarøde forvarmingssonen. Sveisesuksessraten for disse modellene er svært lav, så sørg for å sjekke dette ved kjøp.

Kan det nedre varmehodet bevege seg opp og ned?

Det nedre varmehodet skal kunne beveges opp og ned. Dette er en av de essensielle egenskapene til en BGA-omarbeidingsstasjon. Når du arbeider med relativt store kretskort, er munnstykket til det nedre varmehodet designet for å gi hjelpestøtte gjennom strukturell design. Hvis den ikke kan bevege seg opp og ned, vil den ikke oppfylle denne rollen, og sveisesuksessraten vil bli sterkt redusert.

Har den intelligent kurveinnstillingsfunksjonalitet?

Innstilling av temperaturprofil er et av de viktigste aspektene ved bruk av en BGA-omarbeidingsstasjon. Hvis temperaturkurven ikke er riktig innstilt, vil suksessraten for sveising være svært lav, og sveising eller demontering er kanskje ikke mulig. Det er nå produkter på markedet, som Goldpac Technologys GM5360, som tilbyr praktiske temperaturkurveinnstillinger.

Har den en rework-loddefunksjon?

Hvis temperaturkurveinnstillingen er unøyaktig, kan bruk av denne funksjonen forbedre suksessraten for sveising betydelig. Sveisetemperaturen kan justeres under oppvarmingsprosessen.

Har den kjølefunksjon?

Vanligvis brukes kryssstrømsvifter til kjøling.

Er det innebygget vakuumpumpe?

En innebygd vakuumpumpe er praktisk for å absorbere BGA-brikken når den skal demonteres.
