BGA Rework Loddestasjon

BGA omarbeidet loddestasjon

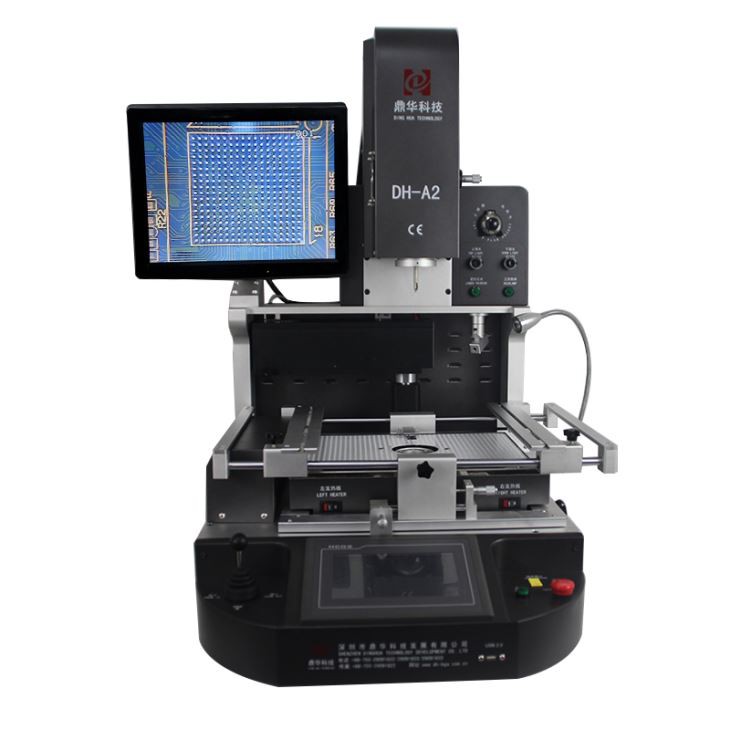

1.Application OfOptical Alignment BGA Reballing Station

Kan reparere hovedkortet til en datamaskin, smarttelefon, bærbar PC, MacBook-logikkort, digitalt kamera, klimaanlegg, TV og annet elektronisk utstyr fra medisinsk industri, kommunikasjonsindustri, bilindustri, etc.

Lodding, reball, lodding av annen type brikker: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2.Produktfunksjoner av optisk justering BGA reballing Station

Vakuum-penn installerte øvre dyser, som er praktisk å plukke opp, erstatte og avlodde osv.

Skjerm, 1080 P, 15 tommer, som brukes til justering viste på.

2 varmluftsvarmere og en infrarød forvarmingssone, varmluftsvarmere for lodding og lodding, infrarød forvarming

for at et stort hovedkort blir forvarmet slik at hovedkortet blir beskyttet.

Importert LED-lys, 10W, som er lyst nok til at en stor PCB kan sees tydelig.

Stålmaskeskapet er installert over den infrarøde forvarmingssonen, noe som kan gjøre operatørene beskyttet mot å bli skadet,

også for små komponenter som ikke faller inne, selv om de blir jevnt oppvarmet.

* Høy suksessrate for reparasjon av brikke. Presis temperaturregulering og presis innretting av hvert loddeforbindelse.

* 3 uavhengige varmeområder sikrer presis temperatur. Avvik med ± 1 ºC. Du kan angi forskjellige temperaturprofiler på skjermen basert på forskjellige hovedkort.

* Panasonic originale CCD-kamera på 600 millioner pix sikrer nøyaktig innretting av alle loddefuger.

* Enkel å betjene. Ingen spesiell ferdighet er nødvendig.

3. Spesifikasjon av Optisk justering BGA Reballing Station

4. Hvorfor velge OurOptical Alignment BGA Reballing Station?

5. Sertifikat for optisk justering BGA reballing Station

For å tilby kvalitetsprodukter var SHENZHEN DINGHUA TEKNOLOGIUTVIKLING CO., LTD den første til å bestå UL-, E-MARK-, CCC-, FCC-, CE ROHS-sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet, har Dinghua passert ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

6.Packing& Forsendelse av optisk justering BGA reballing Station

7. Levering forOptisk justering BGA Reballing Station

Vi sender maskinen via DHL / TNT / FEDEX. Hvis du vil ha andre leveringsbetingelser, vennligst fortell oss. Vi vil støtte deg.

8. Betalingsbetingelser

Bankoverføring, Western Union, Kredittkort.

Fortell oss om du trenger annen støtte.

10. Små tips for Optical Alignment BGA og manuell BGA rework station:

BGA-loddeprosessen er dyp og subtil, så det er nødvendig å mestre passende ferdigheter og trinn for å ha god effekt. Før sveising av BGA-fliser, for å fjerne fuktighet, bør PCB og BGA bakes i en ovn med konstant temperatur ved 80 ml 90 ℃ i 20 timer. Juster steketemperaturen og tiden i henhold til fuktighetsgraden. PCB og BGA uten å pakke ut kan sveises direkte. Det er viktig å være spesielt oppmerksom på å bruke elektrostatiske ringer eller antistatiske hansker når du gjør alt av følgende operasjoner for å unngå mulig skade på BGA-brikken.
Før du sveiser BGA-brikken, bør BGA-brikken være nøyaktig justert på PCB-puten. Det er to metoder som kan brukes: optisk justering og manuell justering. I dag brukes manuell justering hovedsakelig, det vil si skjermutskriftslinjene rundt BGA og puten på PCB er justert.
Teknikken for justering av BGA og PCB: i prosessen med å justere BGA og silkscreen, selv om loddekulen avviker fra puten med omtrent 30%, kan den fortsatt sveises hvis den ikke er helt justert. På grunn av smelteprosessen, tinnkulen justeres automatisk med puten på grunn av spenningen mellom den og tinnputen. Etter at justeringsoperasjonen er fullført, plasser PCB på braketten til BGA-returtabellen og fest den slik at den er i nivå med BGA-returen tabellVelg passende varmluftsdyse (det vil si størrelsen på dysen er litt større enn BGA), velg deretter den tilsvarende temperaturkurven, start sveisingen, vent til temperaturkurven er fullført, avkjøling, og fullfør deretter BGA sveising.
I prosessen med produksjon og feilsøking er det uunngåelig å erstatte BGA på grunn av BGA-skader eller av andre årsaker. BGA-reparasjonsbordet kan også demontere BGA.Demontering av BGA kan betraktes som omvendt prosess for sveising av BGA. Forskjellen er at etter at temperaturkurven er ferdig, bør BGA suges bort med en vakuumpenn, og andre verktøy, for eksempel pinsett, brukes ikke for å unngå å skade puten ved å utøve for mye kraft. PCBen til den fjernede BGA er vant til fjerne tinn mens det er varmt, så hvorfor skal det brukes mens det er varmt? Fordi det varme PCB tilsvarer funksjonen til forvarming, kan det sikre at arbeidet med å fjerne tinn blir lettere. Tinsuksjonslinjen brukes her, ikke bruk for mye kraft i operasjonen, for ikke å skade puten, etter at du har sikret at puten på PCB er flat, kan du gå inn i sveisedriften til BGA.
Den fjernede BGA kan sveises igjen. Men ballen må implanteres før du sveiser igjen. Hensikten med å plante ballen er å gjenplante tinnkulen på puten til BGA, som kan oppnå samme ordning som den nye BGA.
Med ovennevnte ferdigheter i BGA-sveise- og demonteringsprosessen, vil det bli færre omkjøringer på veien for sveisevekst, og resultatene blir raskere og mer effektive. Jeg håper erfaringsdelingen i denne artikkelen vil gi deg litt inspirasjon for BGA-sveising og demontering.
