Bil CPU reparasjon
1. Automatisert BGA-omarbeidingsmaskin som brukes til pakking av kolonnegitter, brikkeskalapakker, quad flat-pakker, landrutematriser eller andre SMD-reparasjoner.
2.Optisk CCD med delt syn for brikke- og hovedkorts loddeputer.
3. Temperaturprofiler kan lagres så mange som 50 000 grupper.
4.Uavhengig navngivning for hver temperaturprofil.
Beskrivelse

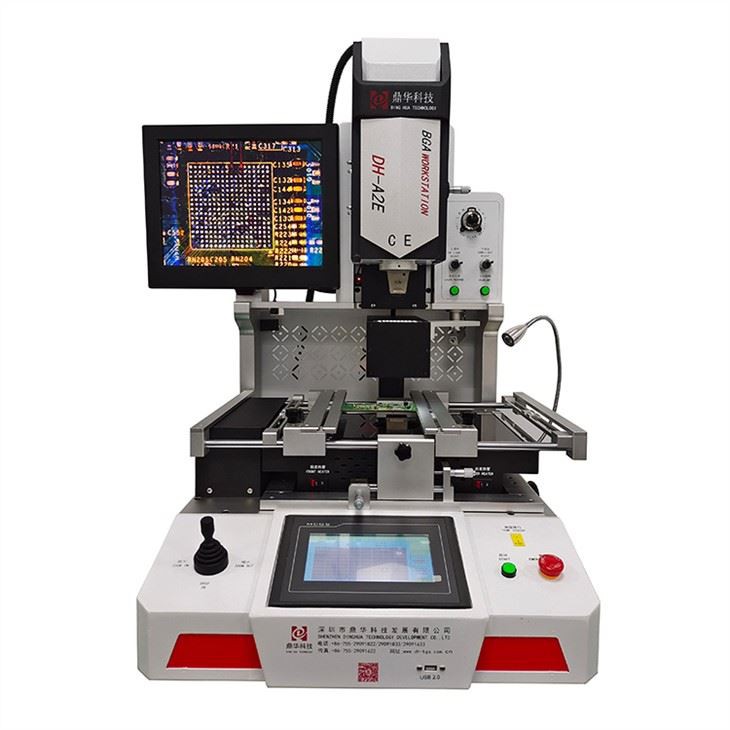

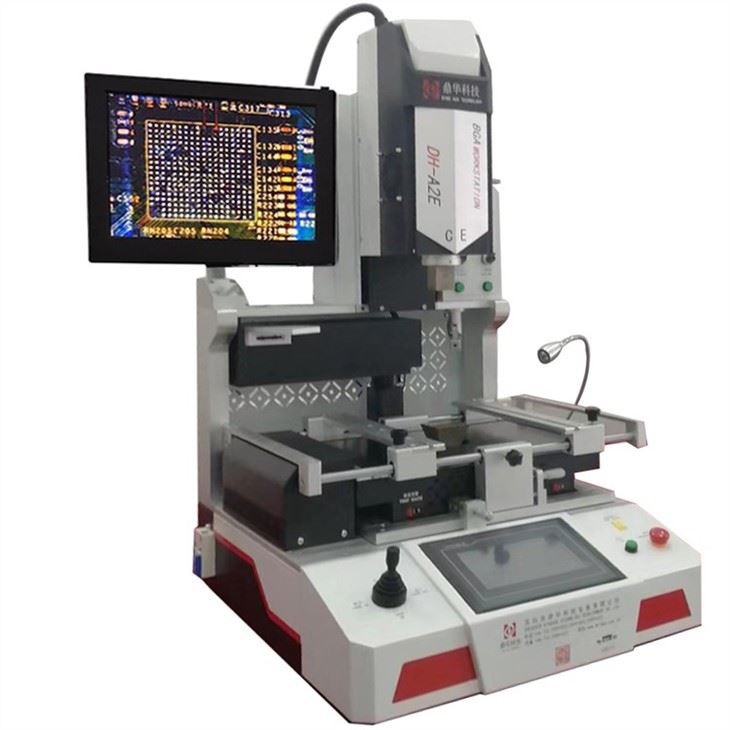

Automatisk BGA omarbeidingsmaskin for bil cpu reparasjon
En CPU er kjernen i ECU, med nok ressurser og kunnskap kan ECU repareres,men å diagnostisere og fikse
den defekte komponenten krever mye testing, spesialisert utstyr,og avhengig av hva som forårsaket feilen,
hvor mange komponenter som er skadet oghvilke komponenter som trengs for å skiftes ut osv. Hvis CPU reparert, en BGA
omarbeidingsmaskiner nødvendig å bruke, og automatisk omarbeidingsmaskin med optisk CCD-justeringssystem erbedre valg.
For CPU-reparasjon er modellen DH-A2E flott:
Maskinintroduksjon:
| Varer | Bruk eller funksjon |
| Monitorskjerm | Chip og hovedkort avbildet på |
| Øvre dyse | For å samle varmluft til oppvarming |
| Fôringssystem | Bær eller gjenvinn automatisk en chip bga omarbeidingsstasjonspris |
| Optisk CCD | Synlig justering og montering |
| IR forvarming | Forvarmingsområde |
| Venstre IR-bryter | Slå på/av bga loddestasjon |
| Joystic | Zoon inn/ut |
| Berøringsskjerm | For å stille inn temperatur og tid bga reballing stasjon |
| USB-port | Last opp programvare eller last ned temperaturprofil |
| Micmeters | Finjuster +/-15mm |
| Termoelement | Utvendige temperaturer testet |
| Start | Begynn å jobbe |
| Nødstopp | Slutt å løpe |
| Opp og ned knott | Opp og ned |
| Høyre IR-bryter | Slå på/av |
| Nedre dyse | For å samle varmluft til oppvarming |
| Lys | Belysning |
| Start av lys | Slå på/av |
| Laserposisjon | For å finne raskt |
| CCD lysstyrke | Lysstyrke justert |
| HR adj. | Varmluftstrøm justert |
| Vinkel roterende | Chip rotere |
Monitorskjerm
Både hovedkortets loddeputer og sjetonger kan avbildesflytende krystall-skjermen, vist forskjellige farger
for å være enkeltå overlappe.
Chip plukket opp og støvsug
Chip-mater er automatisk for chip-bæring ut og tilbake,vakuum og øvre dyse er 2 i 1, som kan vertikalt
plukke opp en brikke eller bytt ut en brikke på hovedkortet.
Joystic av BGA rework macine for bil cpu reparasjon.
Joystikken designet for en håndflate kan holde helt tilzoome inn eller ut ved justering ved manuell status.
I tillegg kan det øvre hodet som går opp eller ned værestyres av joystikken også når den er manuell.

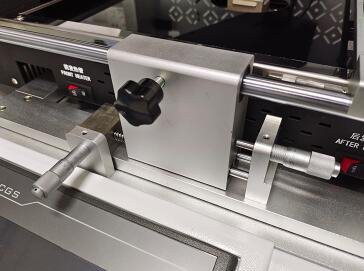

Mikrometer for justering
Repeterbar nøyaktighet er opptil 0.01 mm, hovedkort kanflyttes til venstre eller høyre og bak eller bak 15 mm, brikkes vinkel
kan snus ca 60 grader.

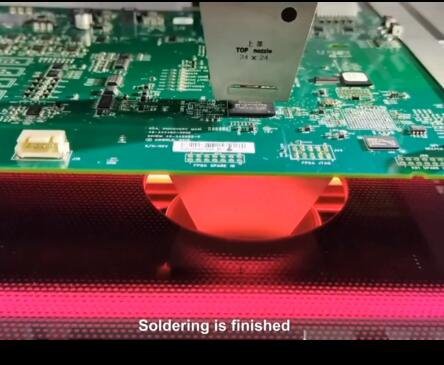

Oppvarming for lodding
Hybrid oppvarming inkl. varmluft og infrarød oppvarming for bunn, å lagehovedkort beskyttet mot ikke å bli oppvarmet.
Relaterte kunnskaper om BGA-omarbeidingsmaskin:
Overflatemonterte enheter og kretskort (PCB) med ball grid array (BGA) pakningkan både etterbehandles eller repareres ved hjelp av en BGA rework station (SMDs). Ekspertene kan erstatteeventuelle manglende deler i PCB-ene ved å bruke disse omarbeidingsstasjonene, eller de kan fjerne defekte delerog gjenopprette dem på feil steder. Omarbeidsstasjoner kan også brukes til
arbeid på PCB somhar andre SMD-er, chip-skalapakker, quad flat-pakker, land grid array-emballasje eller kolonne
grid array emballasje. Derfor, SMD omarbeidingsstasjoner eller overflatemontert teknologi (SMT)omarbeidingsstasjoner er navngitt
for BGA-omarbeidingsstasjoner også.
Størrelsen på PCB-ene som kan omarbeides, samt hvilke typer og mengder jobber som evtgjøres, er bestemt
av funksjonene til hver BGA-omarbeidingsstasjon. For eksempel for enklereoperasjoner, BGA-rework-stasjoner uten split-vision-funksjonalitet fungerer best, men de med detfungerer best for vanskeligere jobber. I tillegg er noen omarbeidingsstasjoner helautomatiserte, andrekrever fullstendig manuelt arbeid.
