Optisk justering Mobile IC-reparasjonsverktøy
1.HD berøringsskjermgrensesnitt
2.HD fargeoptisk justeringssystem
3.toppvarmer & dyse 2 i 1 design
4.tre uavhengige varmeovner
Beskrivelse

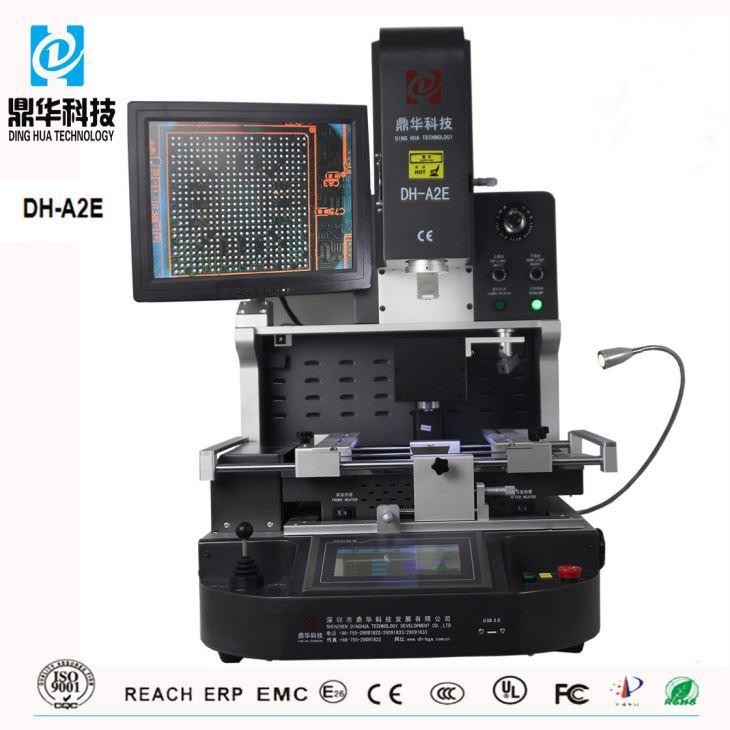

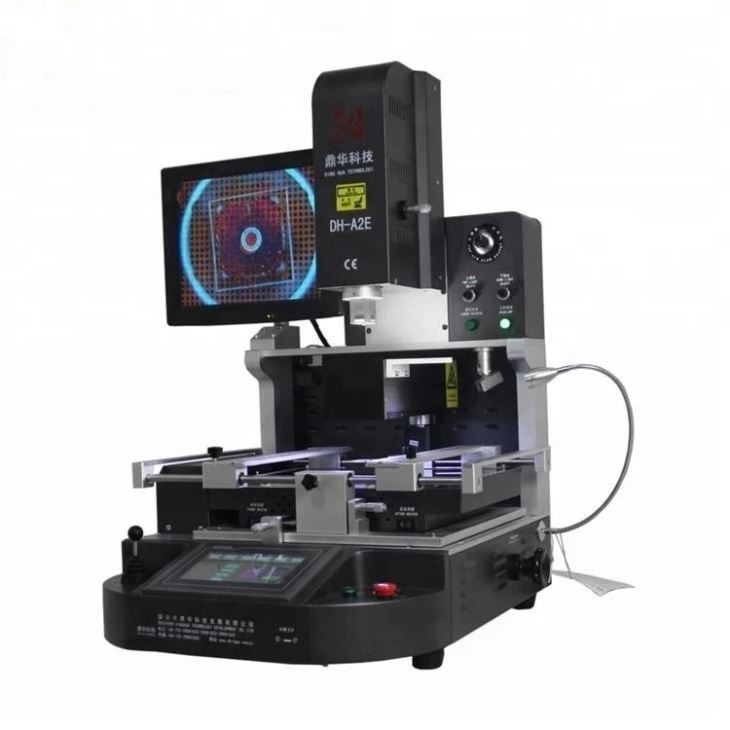

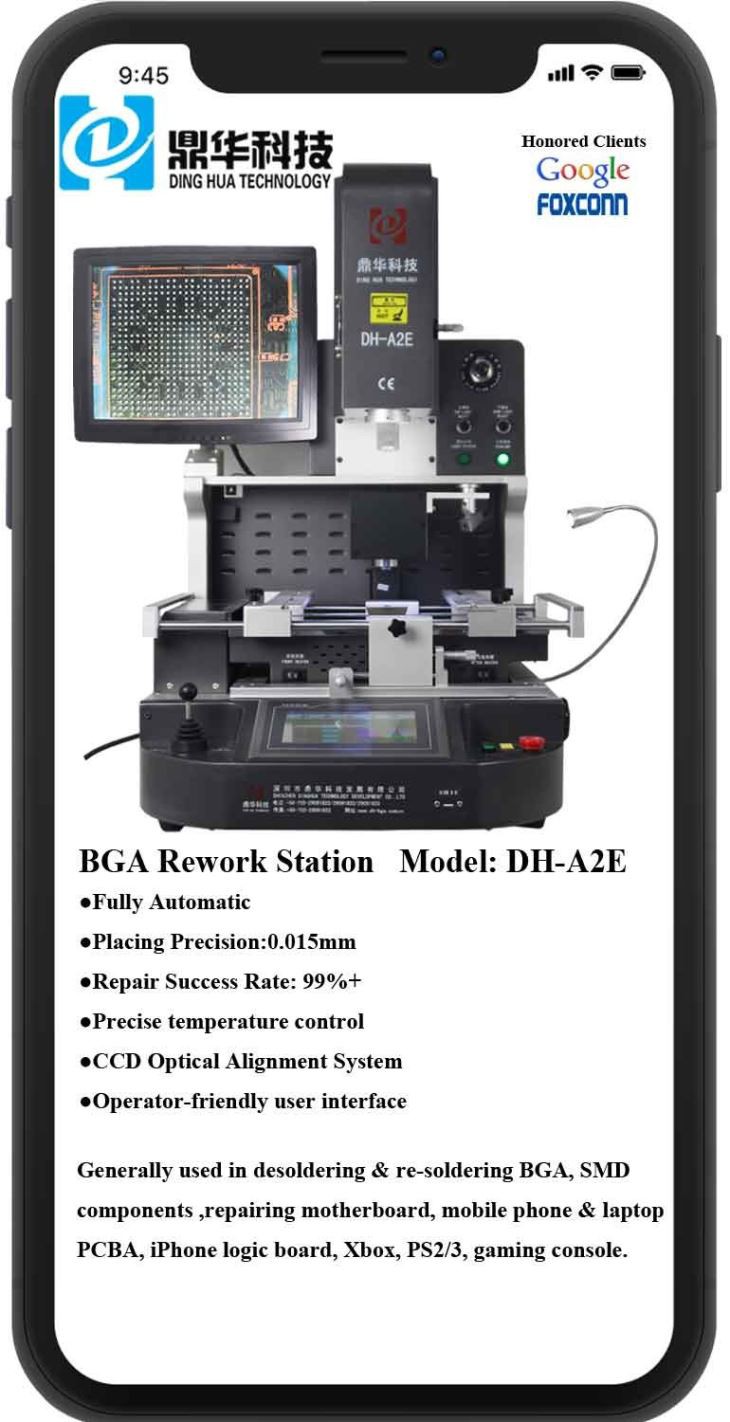

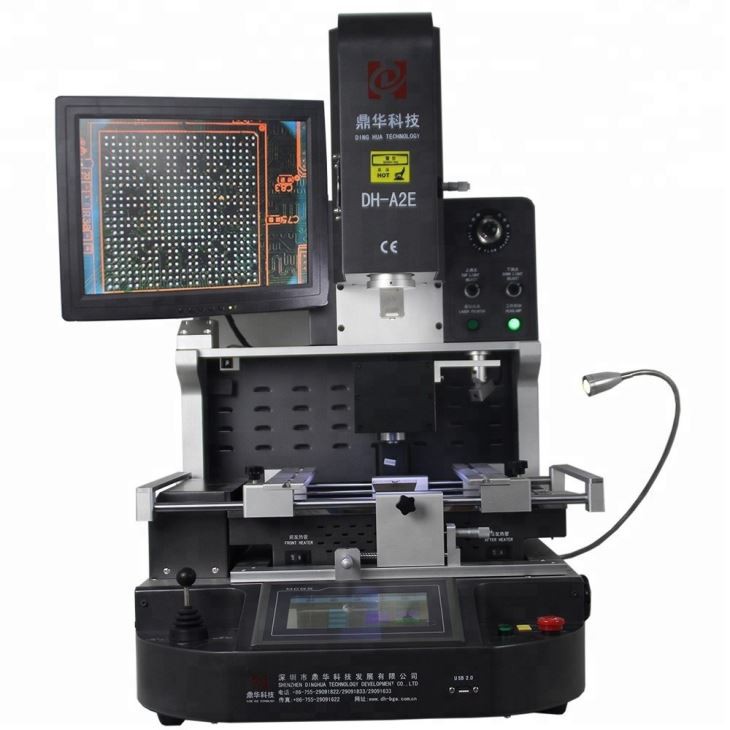

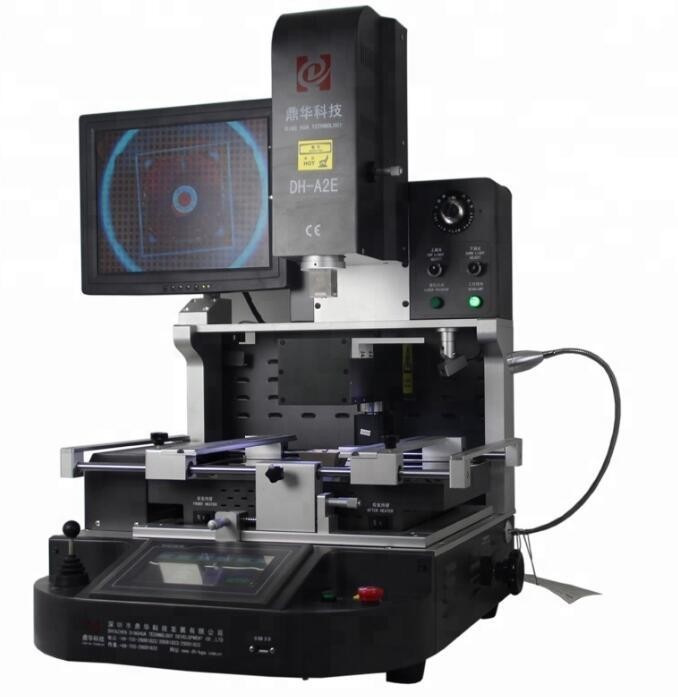

Optisk justering Mobile IC-reparasjonsverktøy
Optical Alignment Mobile IC Repairing Tools er spesialisert utstyr som brukes til presisjonsreparasjon og justering av integrerte kretser (ICer) i mobile enheter som smarttelefoner. Disse verktøyene, ofte en del av BGA-omarbeidingsstasjoner, inkluderer optiske systemer med høy presisjon, for eksempel mikroskoper eller kameraer, for nøyaktig posisjonering av IC-er. De sikrer riktig justering av små komponenter, som BGA-brikker, med kretskortputer. Systemet inkluderer også lodde- eller omarbeidingsutstyr med automatiserte funksjoner og presis temperaturkontroll, noe som muliggjør sikre og effektive reparasjoner.
Avlodde BGA Ball og tinn
Spesifikasjoner:
| 1 | Total kraft | 5200w |
| 2 | 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w |
| 3 | Spenning | AC220V±10% 50/60Hz |
| 4 | Elektriske deler | 7'' berøringsskjerm + høypresisjon intelligent temperaturkontrollmodul + trinnmotordriver + PLC + LCD-skjerm + høyoppløselig optisk CCD-system + laserposisjonering |
| 5 | Temperaturkontroll | K-Sensor lukket sløyfe + PID automatisk tempkompensasjon + tempmodul, tempnøyaktighet innenfor ±2 grader. |
| 6 | PCB posisjonering | V-spor + universalarmatur + flyttbar PCB-hylle |
| 7 | Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
| 8 | Gjeldende BGA-størrelse | 2x2mm~80x80mm |
| 9 | Dimensjoner | 600x700x850 mm (L*B*H) |
| 10 | Nettovekt | 70 kg |
Søknader:
Karakteristisk:
Pakkeliste:
Materialer: Kraftig trekasse+trestenger+bestandig perlebomull med film

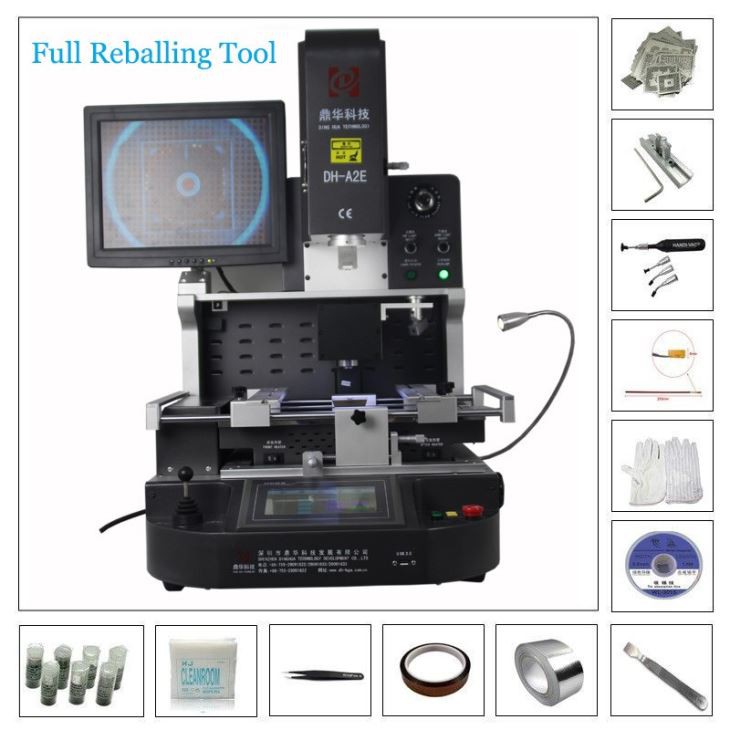

1 stk Optisk justering Mobile IC reparasjonsverktøy
1 stk børstepenn
1 stk bruksanvisning
1 stk CD-video
3 stk toppdyser
2 stk bunndyser
6 stk universalarmaturer
6 stk festeskruer
4 stk støtteskrue
1 stk pinsett
Sugestørrelse: Diameter i 2,4,8,10,11mm
Innvendig sekskantnøkkel: M2/3/4
Dimensjon: 81*76*85cm
Bruttovekt: 115 kg
FAQ
1. Hvordan går det med pakken? Er distribusjonsprosessen sikker?
en solid hardtrekasse, trestenger og perlebomull pakket inn i film jobber sammen for å holde
maskinen sikker under hele frakten.
2. Hvordan vil det bli levert? Hvor lang tid tar det før maskinen kommer?
Tar vanligvis rundt 5 dager med Courier av DHL, FedEx, UPS, etc.
Eller du kan reise med fly (dør til flyplasstjeneste) og ankomme om rundt tre dager.
I stedet kan du reise med båt til havnen; minimum CBM-behov er 1 CBM, og reisen tar 30 dager.
3.Kan du tilby garantien? Hva med støtten etter kjøp?
Maskinen har ett års garanti, og teknisk assistanse er gratis.
Etter at du har kjøpt en av våre maskiner, tilbyr vi teknisk assistanse og pedagogiske filmer som er vedlagt
til utstyret.
4. Er det enkelt å bruke denne maskinen? Kan jeg fortsatt bruke det effektivt hvis jeg ikke har noen ferdigheter?
Faktisk er maskinene våre laget for å være enkle å betjene. Mens lære å bruke dem tar vanligvis mellom to
og tre timer, hvis du er dyktig, vil læringen gå mye raskere.
5, vil du gi oss gratis opplæring hvis vi besøker fabrikken din?
absolutt! Vi inviterer deg hjertelig til å delta på en opplæring på fabrikken vår.
6. Hva er betalingsbetingelsene?
T/T, MoneyGram, Western Union, PayPal, etc.
Spesifikasjon:
|
Total kraft |
5200W |
|
Toppvarmer |
1200W |
|
Undervarmer |
2. 1200W, 3. IR-varmer 2700W |
|
Spenning |
AC220V/110V±10％ 50Hz |
|
Fôringssystem |
Automatisk matingssystem for chip |
|
Driftsmodus |
To moduser: manuell og automatisk, fritt valg! HD berøringsskjerm, intelligent menneske-maskin, digital systeminnstilling. |
|
Lagring av temperaturprofil |
50,000 grupper (ubegrenset antall grupper) |
|
Optisk CCD kameralinse |
Automatisk strekking og folding for å plukke og plassere BGA-brikke |
|
Kameraforstørrelse |
1,8 millioner piksler |
|
Finjustering av arbeidsbenken: |
±15 mm fremover/bakover, ±15 mm høyre/venstre |
|
Plasseringsnøyaktighet: |
±0.015 mm |
|
Bga posisjonering |
Laserposisjonering, rask og nøyaktig plassering av PCB og BGA |
|
PCB-posisjon |
Intelligent posisjonering, PCB kan justeres i X, Y retning med "5 points support" + V-groov PCB brakett + universal armaturer. |
|
Belysning |
Taiwan led arbeidslys, kan justeres i alle vinkler |
|
Temperaturkontroll |
K-sensor, tett sløyfe, PLS-styring |
|
Temp nøyaktighet |
±2 grader |
|
PCB størrelse |
Maks 450×400 mm Min 22×22 mm |
|
BGA-brikke |
1x1 - 80x80 mm |
|
Minimum chip-avstand |
0.015 mm |
|
Ekstern temperatursensor |
1 stk |
|
Dimensjoner |
L740×B630×H710 mm |
|
Nettovekt |
70 kg |
