Infrarødt SMT-lodde-system DH-A2
1. HD CCD optisk justeringssystem for posisjonering 2. overlegen sikkerhetsfunksjon med nødbeskyttelse 3. Toppvarmehode og monteringshode 2 i 1 Design 4. Toppluftstrømjusterbar for å møte etterspørselen til eventuelle chips
Beskrivelse

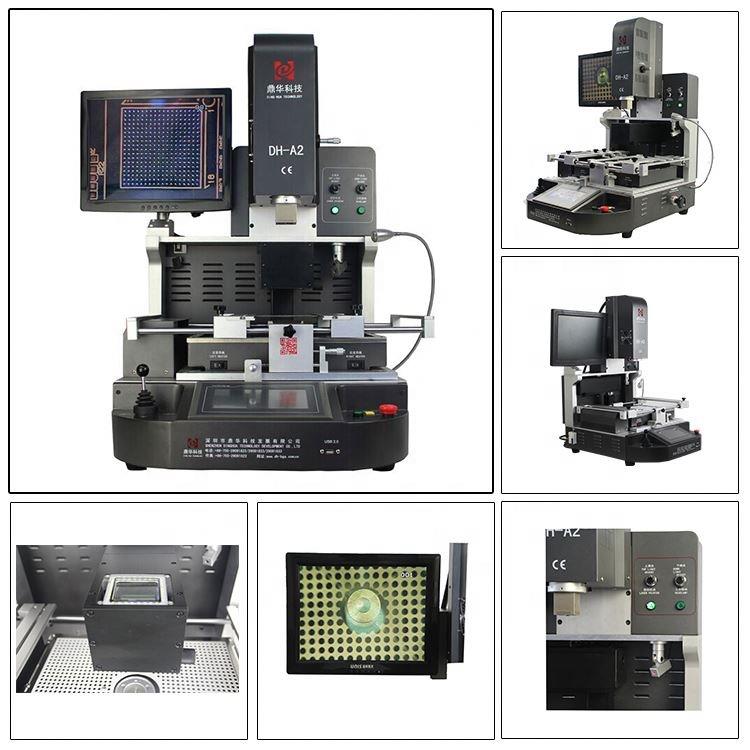

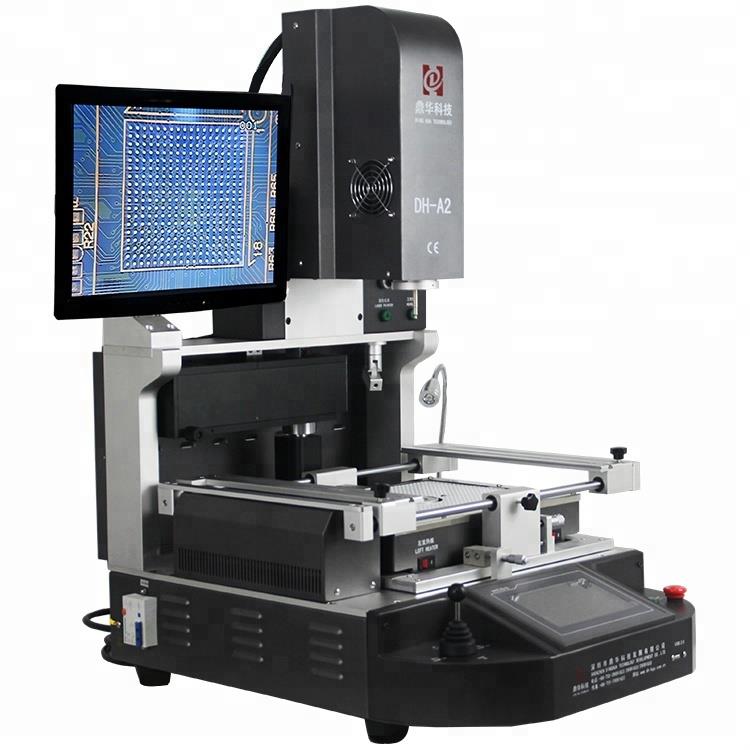

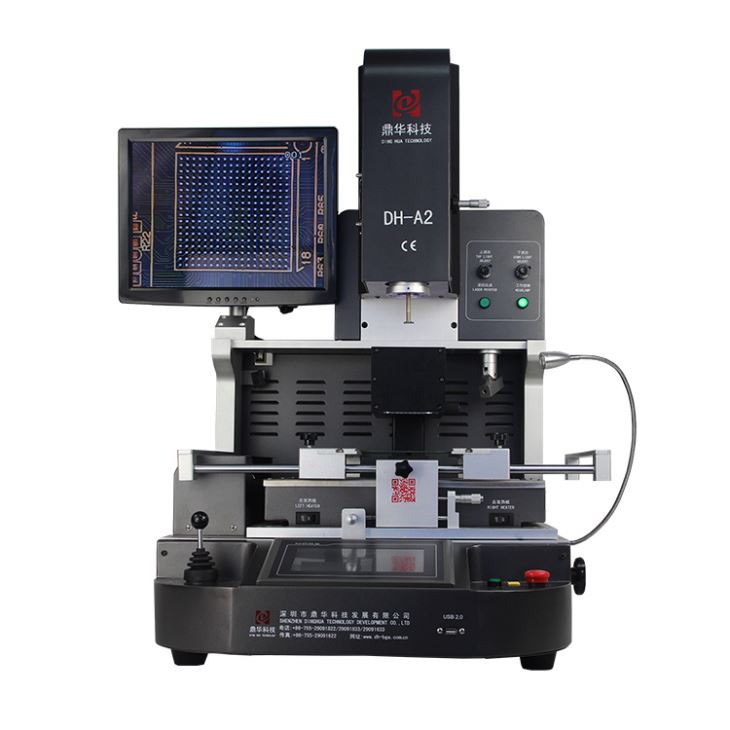

Infrarødt SMT-lodde-system DH-A2
DH -A2 fra Shenzhen Dinghua Technology er en halvautomatisk / hybrid IR + Hot -Air SMT -omarbeidingsstasjon skreddersydd til mobiltelefon, bærbar PC, spillkonsoll og elektronikk -reparasjoner . det integrerer:
- Topp- og bunnhotellavvarmere (≈ 1200 W hver)
- Bunnsinfrarød pre -Heating Zone (≈ 2 700–3, 000 W) for jevn oppvarming av PCB og komponenter
- Visjonssystem med CCD -kamera og valgfri laserposisjonering for presis justering .
- Embedded Industrial PC / PLC & Touchscreen HMI, Støttende auto / manuelle modus, vakuum henting, posisjonssensing, profillagring og analyse
|
Spesifikasjoner
|
|||
|
1
|
Total kraft
|
5300w
|
|
|
2
|
3 uavhengige varmeovner
|
Topp varmluft 1200W, Nedre varm luft 1200W, bunninfrarød forvarming 2700W
|
|
|
3
|
Spenning
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Elektriske deler
|
7 '' Berøringsskjerm + høy presisjon Intelligent Temp Control Module + Stepper Motor Driver + PLC + LCD Display + High Resolution Optical CCD System + Laser Positioning
|
|
|
5
|
Temperaturkontroll
|
K-Sensor lukket sløyfe + PID automatisk temp-kompensasjon + temp-modul, temp nøyaktighet innen ± 2 grader .
|
|
|
6
|
PCB -posisjonering
|
V-Groove + Universal Fixture + Bevegelig PCB-hylle
|
|
|
7
|
Gjeldende PCB -størrelse
|
Maks 370x410mm min 22x22mm
|
|
|
8
|
Gjeldende BGA -størrelse
|
2x2mm ~ 80x80mm
|
|
|
9
|
Dimensjoner
|
600x700x850mm (l*w*h)
|
|
|
10
|
Nettovekt
|
64 kg
|
|

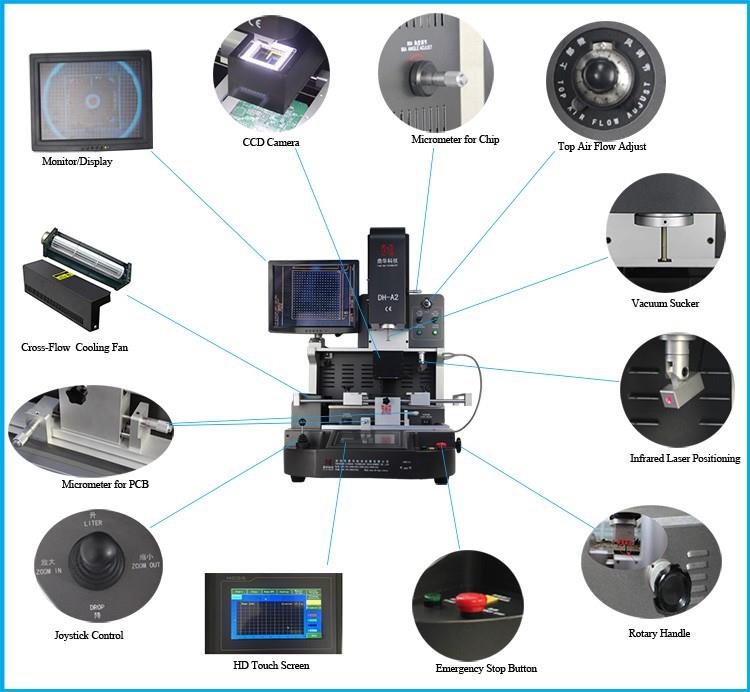

Avanserte funksjoner
① Topp varmluftstrøm er justerbar for å oppfylle kravene til forskjellige brikker .
② støtter automatisk desoldering, montering og lodde .

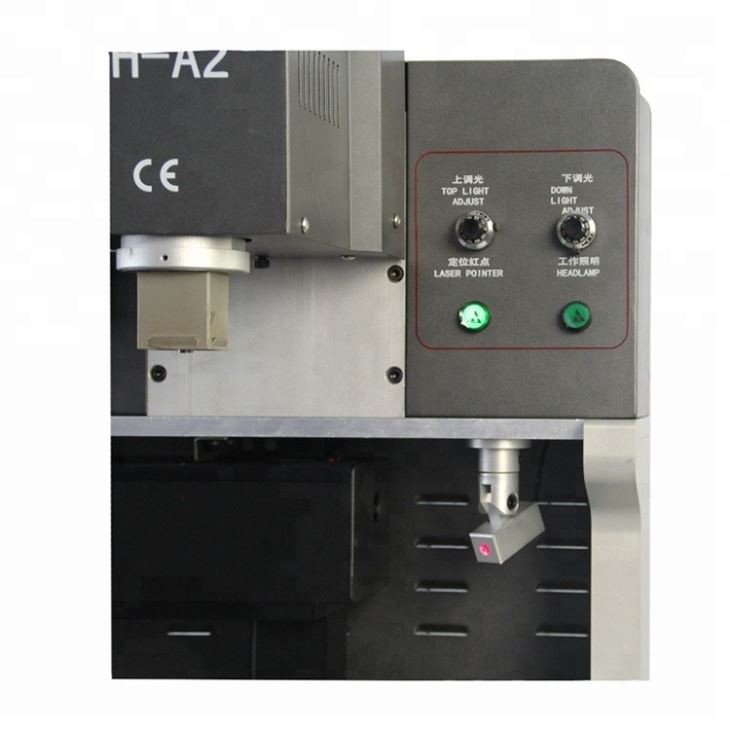

③ Innebygd laserposisjonssystem for rask PCB-justering .
④ Infrarødt varmesystem med tre uavhengige varmeovner .
⑤ Monteringshode inkluderer en innebygd trykkdeteksjonsenhet for å forhindre PCB-skade .
⑥ Innebygd vakuum i monteringshodet plukker automatisk opp BGA-brikken etter at desoldering er fullført .

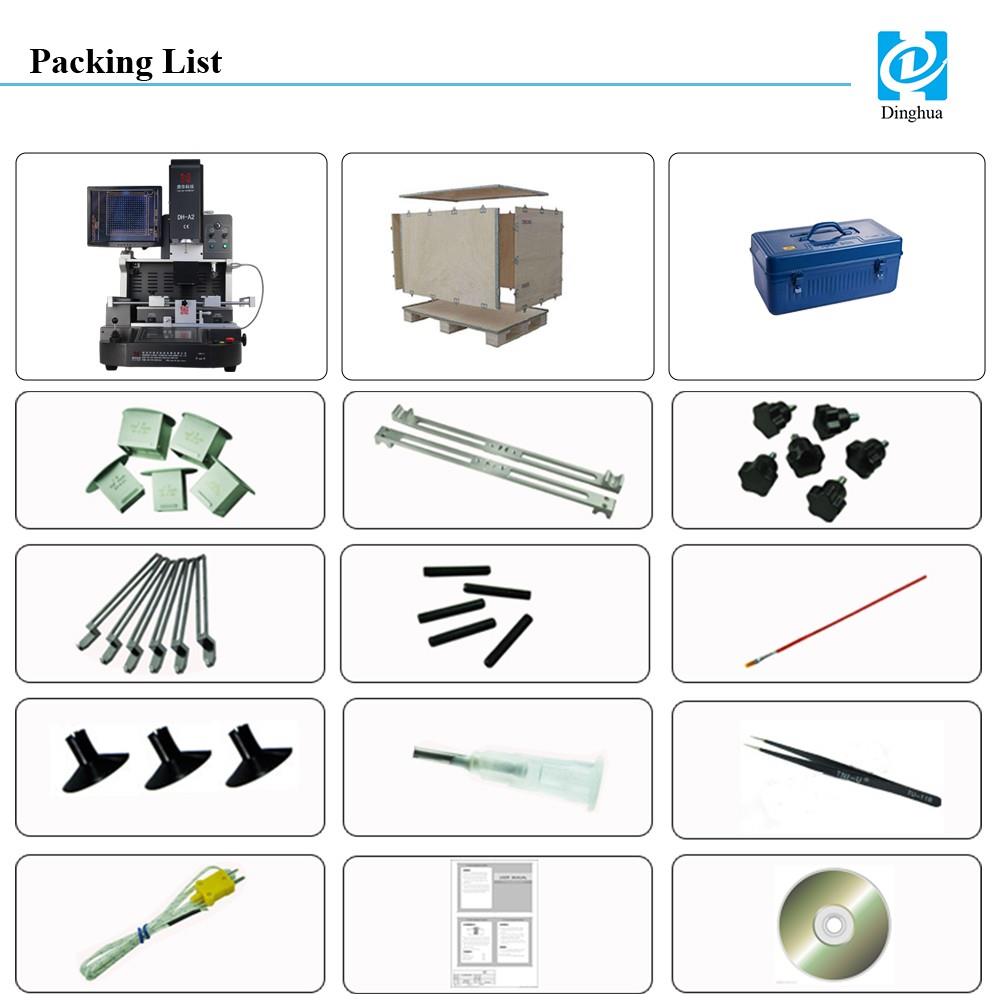

- Maskin: 1 sett
- Alle pakket i stabile og sterke tresaker, egnet for import og eksport .
- Toppdyse: 3 stk (31*31mm, 38*38mm, 41*41mm) bunndyse: 2stk (34*34mm, 55*55mm)
- Stråle: 2 stk
- Plumknott: 6 stk
- Unicersal -inventar: 6 stk
- Støtteskrue: 5 stk
- Børstepenn: 1 stk
- Vakuumkopp: 3 stk
- Vakuumnål: 1 stk
- Pinsett: 1 stk
- Temp sensortråd: 1 stk
- Profesjonell instruksjonsbok: 1 PC -er
- Undervisning CD: 1 PC -er
