Optisk Ipad BGA Rework Machine
Optisk ipad bga-omarbeidingsmaskin 1. Rask forhåndsvisning: Dinghua DH-A2E BGA-omarbeidingsstasjon er utstyrt med overlegne sikkerhetsfunksjoner og nødbeskyttelse for sikkerhetsproblemer. Dessuten, med multifunksjon og innovativ design, kan Dinghua-maskinen gjøre one-stop romoving, montering og lodding. Velkommen...
Beskrivelse
Optisk ipad bga omarbeidingsmaskin
1. Rask forhåndsvisning:
Dinghua DH-A2E BGA omarbeidingsstasjon er utstyrt med overlegne sikkerhetsfunksjoner og nødbeskyttelse for
sikkerhetsproblem. Dessuten, med multifunksjon og innovativ design, kan Dinghua-maskinen gjøre one-stop Romoving,
Montering og lodding. Velkommen til å besøke fabrikken vår og ta en titt.
1. Spesifikasjon
Spesifikasjon | ||
1 | Total kraft | 5300w |
2 | 3 uavhengige varmeovner | Topp varmluft 1200w, nedre varmluft 1200w, bunn infrarød forvarming 2700w |
3 | Spenning | AC220V±10％ 50/60Hz |
4 | Elektriske deler | 7" berøringsskjerm pluss intelligent tempkontrollmodul med høy presisjon pluss trinnmotordriver pluss PLS pluss LCD-skjerm pluss optisk CCD-system med høy oppløsning pluss laserposisjonering |
5 | Temperatur kontroll | K-Sensor closed-loop pluss PID automatisk tempkompensasjon pluss tempmodul,temp nøyaktighet innenfor ±2 grader. |
6 | PCB posisjonering | V-spor pluss universalarmatur pluss flyttbar PCB-hylle |
7 | Gjeldende PCB-størrelse | Maks 370x410mm Min 22x22mm |
8 | Gjeldende BGA-størrelse | 2x2mm~80x80mm |
9 | Dimensjoner | 600x700x850 mm (L*B*H) |
10 | Netto vekt | 70 kg |
2. Produktegenskaper og bruk av DH-A2E BGA omarbeidingsstasjon
Hovedfunksjoner for DH-A2E BGA Rework Station:
Hovedtrekkene:
◆ Multifunksjonelt ergonomisk system
① bunnvarmeren kan justeres opp og ned.
② Vedtatt alle slags magnetiske topp- og bunndyser, med 360 graders rotasjon, enkel for installasjon og utskifting,
tilpassede størrelser er tilgjengelige.
③ Multifunksjonell PCB-støttehylle, kan flyttes langs X-aksen, sammen med universalarmatur og V-sporstøtte-
ket, egnet for alle typer PCB-posisjonering.
◆ Overlegne sikkerhetsfunksjoner
Maskiner er CE-sertifisert garantert. Den er utstyrt med nødknapp. Det er også talevarsling rundt
5 sekunder før lodde-/avloddeprosessen er fullført. Med automatisk avslåingsbeskyttelse når du ikke
en uhell skjer med en dobbel overopphetingsbeskyttelseskontroll.
DH-A2E BGA Rework Station-applikasjon
Denne maskinen brukes til å reparere det ødelagte BGA-brikkesettet (Ball Grid Array-pakke) på PCB-hovedkortet.

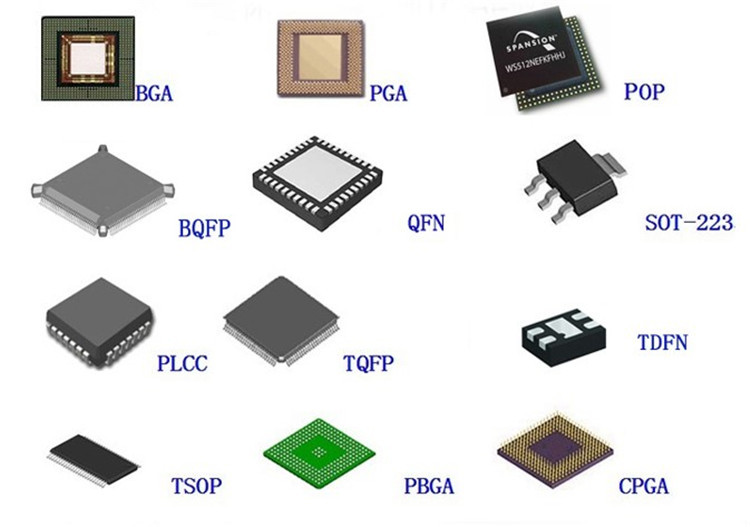

BGA-applikasjon
1. Bærbar og stasjonær PCBA
2. Spillkonsoll, for eksempel Xbox one, Play Station 4
3. Mobiltelefon PCBA
4.TV&TV Set-top-boks hovedkort
5.Server, skriver, kamera osv hovedkort

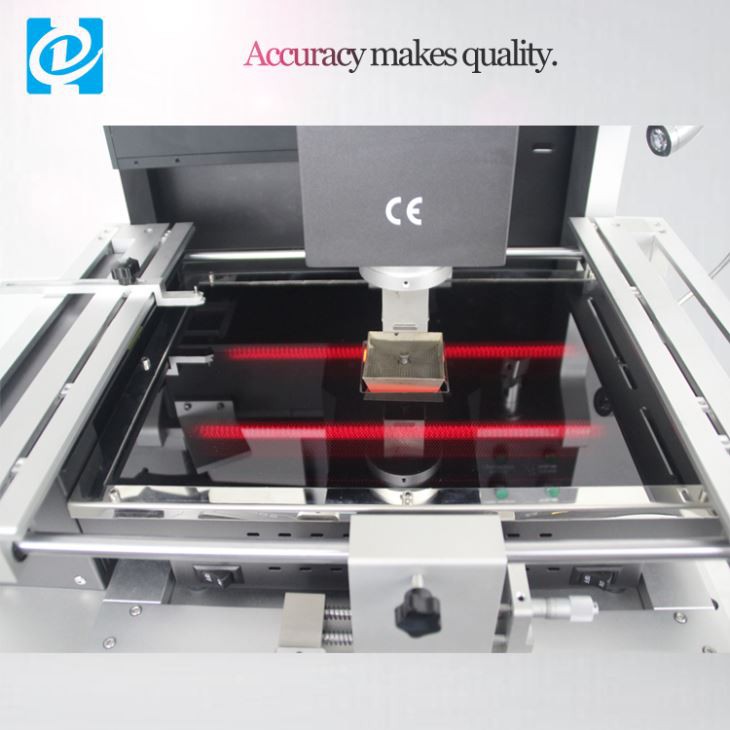

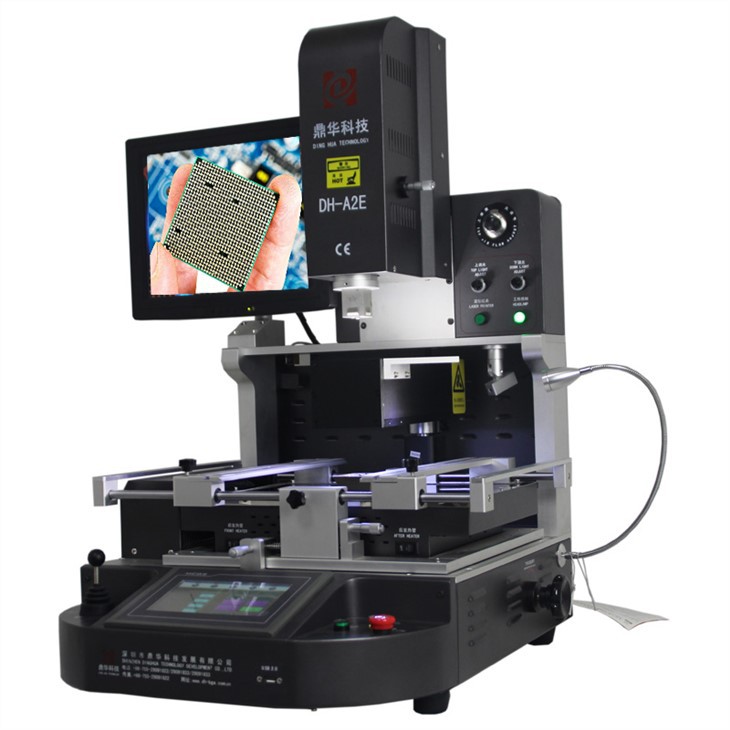

4.Detaljerte bilder av A2E BGA REWORK STATION
3. Bedriftsprofil

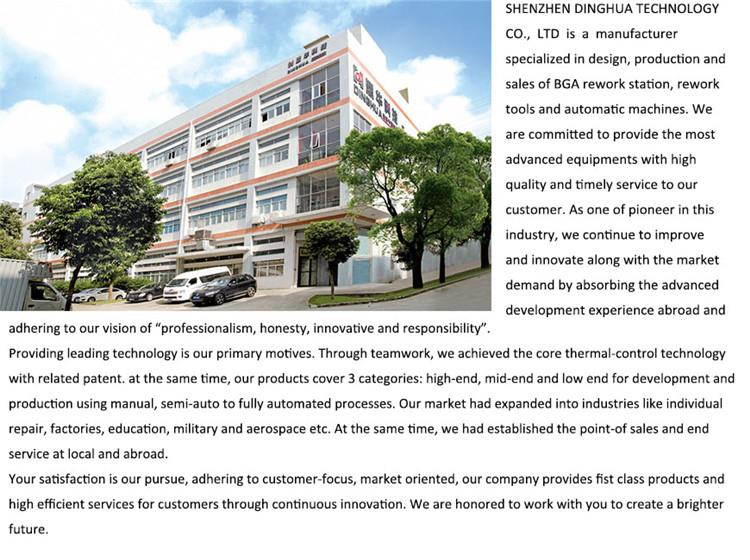

Om oss
Noen bilder av vår fabrikk og BGA omarbeidingsstasjon

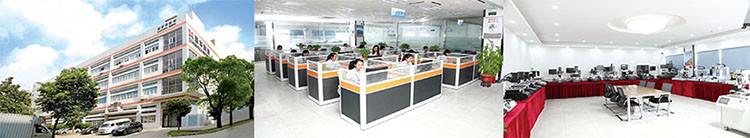

Kontorer

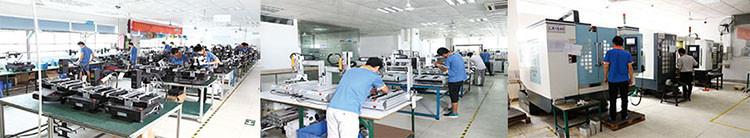

Produksjonslinjer
CE-sertifisering som nedenfor
En del av våre kunder

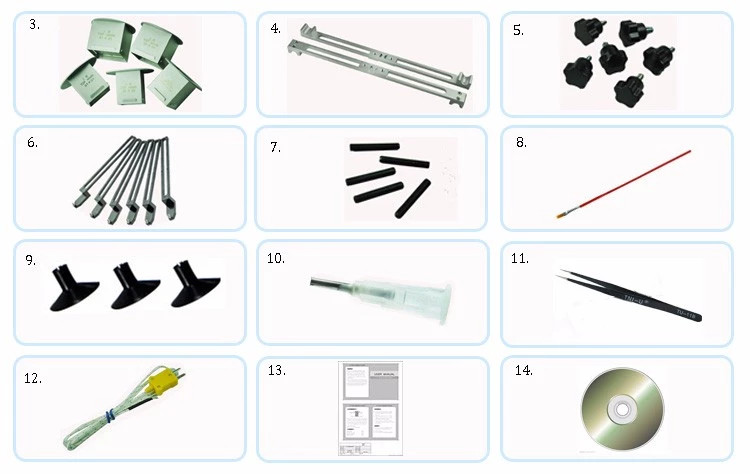

6. Pakking og levering og tjenester av DH-A2E BGA REWORK STATION
7. Vanlige spørsmål
Spørsmål: Er du handelsselskap eller produsent?
A: Vi er fabrikk med mer enn ti års produksjon og utenrikshandel, og også et av de største verkstedene
i denne industrien i Kina, har også vårt eget R&D-ingeniørteam.
Spørsmål: Hva er betalingsmåten?
A: Vi godtar betalingsbetingelsene: Bankoverføring, WesterUnion,,Paypal, etc.
Spørsmål: Hva er BGA-brikkereparasjonstrinn?
A: 1) Å ta av BGA-brikkesettet fra PCB-hovedkortet, kalles det avlodding.
2) Rengjøring av puten.
3) Rengjøring og reballing av BGA eller bytt ut en ny direkte ---må bruke reballing-sett og tilbehør
4) Plassering av BGA-brikkesettet ---BGA-omarbeidingsstasjon med optisk justeringskamera kan hjelpe deg med å plassere enkelt og
effektivt.
5) Lodding av BGA-brikkesettet på PCB.
