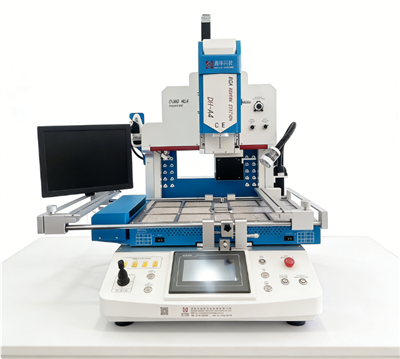

Bærbar reparasjonsmaskin
BGA Rework Station er en-moderne--smd-loddestasjon konstruert for nøyaktighet, repeterbarhet og brukervennlighet. Den kombinerer optisk syn, fler-soneoppvarming og automatisert håndtering for å møte de krevende behovene til PCB-reparasjon, spesielt innen mobiltelefonreparasjon og kompaktelektronikk.
Beskrivelse
Produktoversikt
Profesjonell BGA Rework Station – den ultimate løsningen for presisjonsreparasjon av mobiltelefoner
Denne avanserte BGA-omarbeidingsstasjonen integrerer optisk justering, automatisk demontering/sveising og intelligent temperaturkontroll for å gi bransjeledende-presisjon og effektivitet. Designet for moderne elektronikkreparasjon, forenkler den betraktelig omarbeidingen av BGA-brikker-fra de minste SMD-komponentene til store prosessorer-og gjør den til en uunnværligreparasjonsverktøy for mobiltelefonerfor ethvert profesjonelt verksted.
Utstyrt med et CCD-synssystem med høy-oppløsning, laserposisjonering og ±0,01 mm plasseringsnøyaktighet, eliminerer den fullstendig feiljustering. Den tredoble-soneoppvarmingen (varmluft øverst + bunn infrarød) med lukket-sløyfe K--type termoelementkontroll sikrer temperaturnøyaktighet innenfor ±2 grader. Med berøringsskjermbetjening, forhåndslastede programmer og både manuelle/automatiske moduser blir selv komplekse chip-erstatninger raske og repeterbare.
Enten du reparerer smarttelefoner, nettbrett eller andre PCBA-er, tilbyr denne stasjonen allsidig kompatibilitet (PCB opptil 550×530 mm, brikker fra 2x2 mm til 80x80 mm) og inkluderer praktiske funksjoner som beskyttelse av finnett, eksterne temperaturporter, USB-dataeksport og CE-sertifisert sikkerhetsbeskyttelse.
Ideell formobiltelefon reparasjonspesialister og elektronikkprodusenter, det øker produktiviteten, reduserer menneskelige feil og sikrer pålitelige, profesjonelle resultater hver gang.
Nøkkelfunksjoner
1.Optisk justeringssystem
Høy-justerbart CCD-kamera med 10x–100x forstørrelse, dobbel-fargedeling, auto-fokus og lysstyrkejustering. Tillater full-observasjon for å forhindre "døde vinkler" og sikrer perfekt plassering av brikken.
2.Helt automatisert drift
Demonterer, lodder og henter sjetonger automatisk. PLS-styrt med trinnmotordrift og lineær glideskinne for presis X/Y/Z-bevegelse. Frigjør teknikere fra manuell repetisjon.
3.Justerbar luftstrøm
Skånsom luftstrøm kan justeres i henhold til komponentstørrelse, og forhindrer at små deler blåses bort under etterarbeid.
4.Laserposisjonering og V-Rille PCB Holder
Laser indikerer raskt bordplassering; universal V-sporfeste holder PCB-er fra 10×10 mm opp til 550×530 mm, med ±15 mm finjustering- i X/Y-retninger.
5.Trippel varmesoner med uavhengig kontroll
Overvarmer: 1200W varmluft.
Bunnvarmere: Sone 2 – 1200W, Sone 3 – 4200W infrarød.
Hver sone styres uavhengig av PID auto-tuning og K-type termoelement lukket-sløyfesystem.
6.Sikkerhet og beskyttelse
Fint stålnett på forvarmer forhindrer at små deler faller inn; nødstopp og automatisk -av-beskyttelse; CE-sertifisert.
7.Bruker-vennlig berøringsskjermgrensesnitt
Innebygd- industriell PC som kjører Windows, støtter multi-kurve sanntidsvisning-, programlagring, kurveanalyse og passordbeskyttelse. Ingen spesialisert opplæring er nødvendig.
8.Doble driftsmoduser
Både manuelle og automatiske moduser for fleksibel feilsøking eller batchbehandling.
9. Eksterne temperaturporter og USB-eksport
1–5 valgfrie eksterne sensorporter for nøyaktig profilverifisering; USB-grensesnitt for programvareoppdateringer og dataoverføring til PC.
Produktparametere
| Modell | Automatisk optisk justering BGA Rework Station |
| Total kraft | 6800W |
| Strømforsyning | AC220V±10%, 50/60Hz |
| PCB-størrelse | Maks 550×530 mm, Min 10×10 mm |
| Chip-kompatibilitet | 2x2 mm ~ 80x80 mm BGA/CSP/QFN |
| Plasseringsnøyaktighet | ±0,01 mm |
| Temperaturkontrollnøyaktighet | ±2 grader |
| Minimum Chip Pitch | 0,15 mm |
| Kameraforstørrelse | 10x - 100x |
| Kontrollsystem | Innebygd industriell PC + HD-berøringsskjerm |
| Oppvarmingsmetode | Topp varmluft + nedre infrarød + bunnforvarming |
| Dimensjoner (LxBxH) | 1022 mm × 670 mm × 850 mm |
| Nettovekt | Ca. 97kg |
Avanserte designdetaljer
Integrert varme- og plasseringshode med blyskrueoverføring.
8-segments oppvarming/kjøling + 8-segment bløtleggingskontroll.
Innebygd-vakuumpumpe med 60 graders roterbar sugedyse (ingen ekstern lufttilførsel nødvendig).
Lydvarsel 5–10 sekunder før syklusen er fullført; valgfri kjølevifte for å forhindre forvrengning av PCB.
Legeringsdyser tilgjengelig i flere størrelser, 360 grader roterbare og enkle å bytte.
Eksterne temperaturporter tillater sann-tidsprofilering og kalibrering.
Hvorfor velge vår omarbeidingsstasjon?
Denne maskinen er ikke bare ensmd loddestasjon-det er en fullstendig presisjonsbearbeidingsløsning. Det øker suksessraten for første-passering, reduserer tavleskader og øker reparasjonsarbeidsflyten, noe som gjør den til den ideellereparasjonsverktøy for mobiltelefonerfor servicesentre, produsenter og FoU-laboratorier. Med robust konstruksjon, presise kontroller og automatiserte funksjoner, gjør den kompleks BGA-rework til en enkel, repeterbar prosess.
