Ball Grid Array Rework Station
DH-A2E representerer et sprang fremover innen omarbeidingsteknologi, og kombinerer industriell automasjon med sub-millimeterpresisjon for å takle de mest utfordrende PCB-reparasjonene. Denne full-omarbeidingsstasjonen for ballgrid-array er bygget for miljøer der repeterbarhet, oppetid og feilfrie resultater ikke er-omsettelige.
Beskrivelse

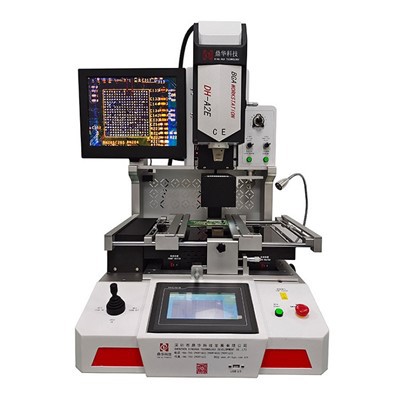

DH-A2E: The Next Evolution in Automated Precision Rework
DH-A2E setter en ny standard for automatisert, høy-reparasjon av PCB. Utformet som en avansertball grid array rework stasjon, integrerer den optisk justering med helautomatiserte plukk--og-plasserings-, avlodde- og loddesykluser, noe som reduserer operatøravhengigheten og menneskelige feil betraktelig.
Konstruert for både nøyaktighet og brukervennlighet, dettesmd omarbeidingsstasjonoppnår bemerkelsesverdige spesifikasjoner: temperaturkontroll innenfor ±1 grad og posisjoneringsnøyaktighet på 0,01 mm. Det intuitive -berøringsskjermgrensesnittet med forhånds-programmer lar teknikere på alle ferdighetsnivåer utføre komplekseomarbeid bga automatiskprosesser med tillit. Fra delikate mikro-BGA-er til store komponenter, DH-A2E håndterer et bredt spekter av SMT-reparasjoner, noe som gjør den til den ideelle hjørnesteinen for ethvert moderne elektronikkreparasjonslaboratorium eller produksjonslinje som ønsker å øke utbyttet og konsistensen.
Produktfordeler

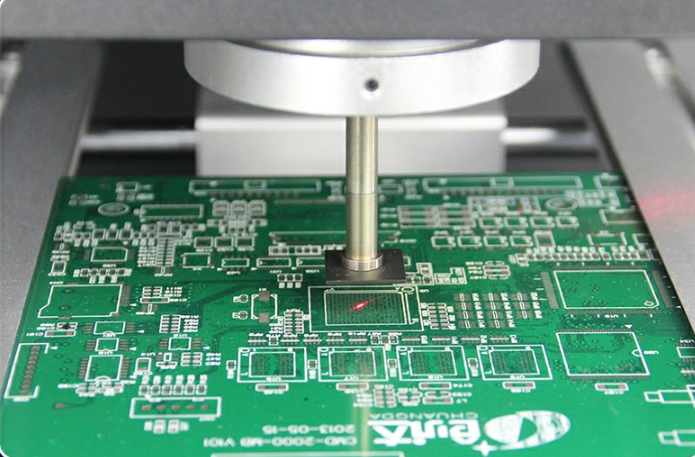

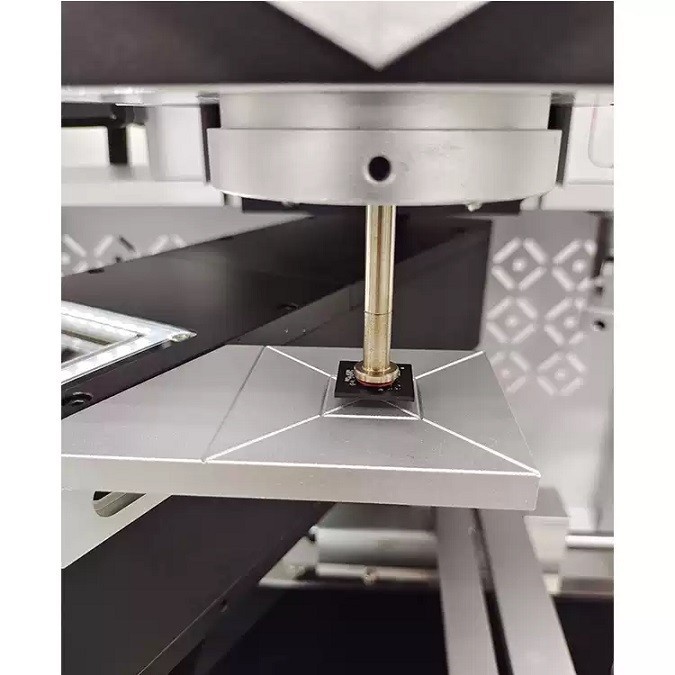

1. Helautomatisk omarbeidingssyklus:Opplev ekte -hendes-off-operasjon med automatisk fjerning av brikker, plassering og lodding. Det integrerte synssystemet og automatisert materialhåndtering (plukking, mating, kameraposisjonering) fullfører enomarbeid bga automatiskprosess som minimerer manuell intervensjon og maksimerer gjennomstrømningen.

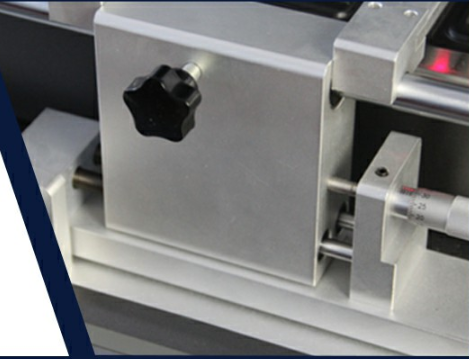

2.Sub-millimeterpresisjonsjustering:Et integrert optisk justeringssystem med høy-presisjon, kombinert med en motorisert lineær glidejustering (finjustering av X, Y, Z-aksen), sikrer komponentplassering med en nøyaktighet på0,01 mm, nesten eliminerer feiljustering.

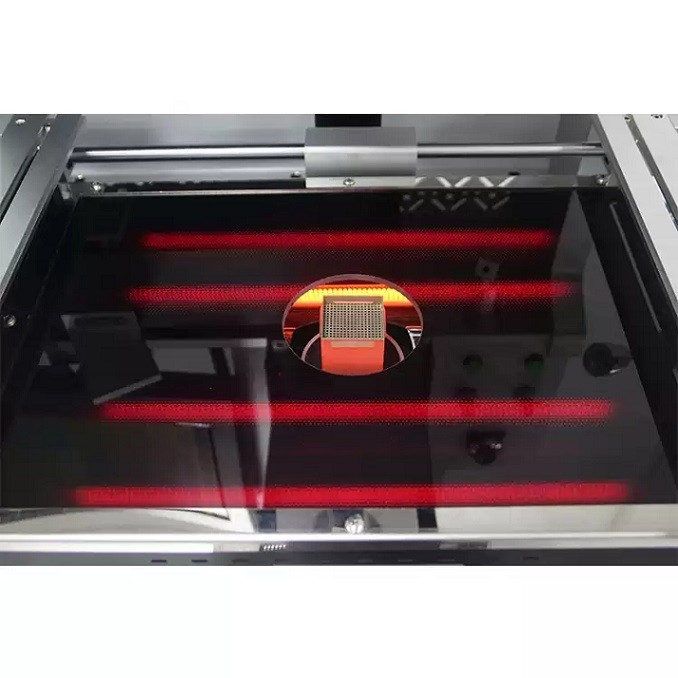

3.Industriell-Termisk styring:Et tre-soneuavhengig varmesystem (topp, bunn, forvarming) med lukket-sløyfe K--type termoelementkontroll opprettholder et temperaturavvik innenfor±1 grad. Den nedre varmeovnen med stort-område har plass til ulike PCB-størrelser for jevn oppvarming.

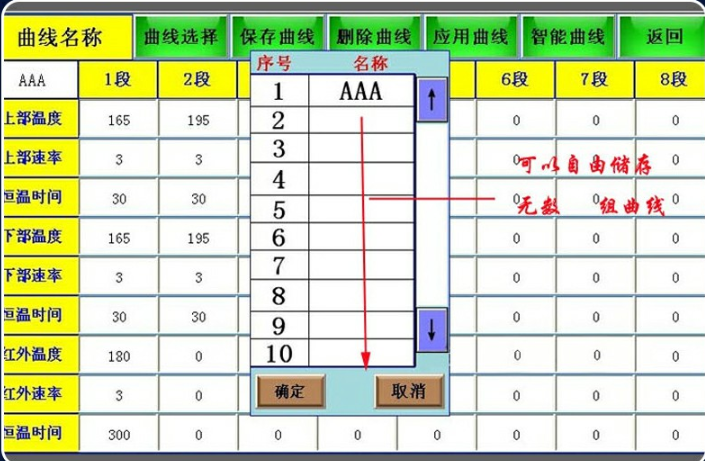

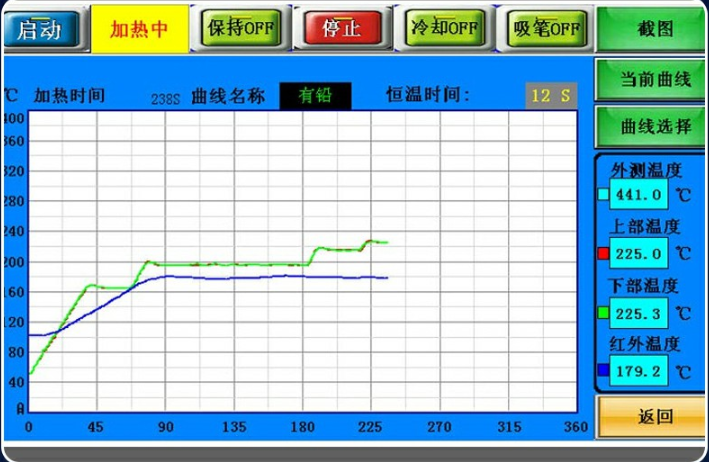

4.Intuitiv berøring-Skjermkontroll:Den industrielle PC-en med HD-berøringsskjerm og PLS-kontroll tilbyr både manuelle og automatiske moduser. Det gir sanntids-temperaturkurvegrafer, -analyse og lagrer enorme profiler for ett-trykksoperasjon, noe som forenkler komplekse oppgaver.
Produktparametere
| Kategori | Spesifikasjon |
|---|---|
| Modell | DH-A2E |
| Total kraft | 5700W |
| Oppvarmingssoner | 3 (øverst: 1200W, bunnsone 2: 1200W, sone 3: 3200W) |
| Strømforsyning | AC220V ±10 %, 50/60Hz |
| Temperaturkontroll | Lukket-sløyfe med K-Type termoelement |
| Temperaturnøyaktighet | ±1 grad |
| Posisjoneringsnøyaktighet | 0,01 mm |
| Maks. PCB-størrelse | 450 x 500 mm |
| Min. PCB-størrelse | 10 x 10 mm |
| Kompatibel brikkestørrelse | 2x2 mm til 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Dimensjoner (LxBxH) | 600 x 700 x 850 mm |
| Nettovekt | 70 kg |
Designet for det profesjonelle verkstedet:

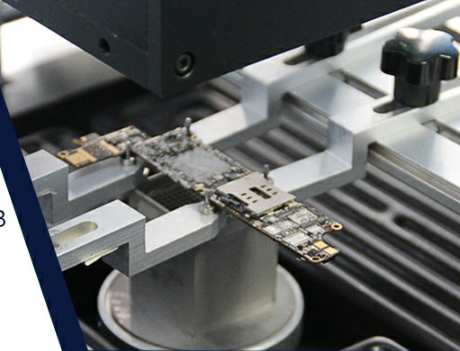

Utover kjernespesifikasjonene er DH-A2E bygget for daglig profesjonell bruk. Funksjoner som justerbar luftstrøm for små komponenter, 360 graders roterbare dyser, universalarmaturer, rask kjøling og stemmevarsler skaper en sømløs arbeidsflyt. Den er robustsmd omarbeidingsstasjonkonstruksjon, CE-sertifisering og nødsikkerhetsfunksjoner sikrer pålitelig og sikker drift i krevende omgivelser.
Ideell for:Electronics Manufacturing Services (EMS), reparasjonssentre med høy-pålitelighet (bil, romfart, medisinsk), FoU-avdelinger og enhver operasjon som krever pålitelig, automatisert presisjonsbearbeiding.
Vårt firma
Shenzhen Dinghua-teknologi: Presisjonskonstruert for din suksess
I en verden av avansert elektronikk, hvor komponenttettheten øker og toleranser krymper til mikron, er presisjon ikke bare en fordel-det er et imperativ. Shenzhen Dinghua Technology ble grunnlagt i 2011 med et klart mål: å utstyre produsenter og reparasjonsspesialister med de intelligente verktøyene som trengs for å mestre denne kompleksiteten.
Vi står i skjæringspunktet mellomsynoghandling. Vår portefølje av høy-røntgeninspeksjonssystemer med høy ytelse og automatiske BGA-omarbeidingsstasjoner er konstruert for å transformere kritiske utfordringer-fra å oppdage skjulte loddefeil til å utføre feilfrie mikroprosessorreparasjoner-til pålitelige, repeterbare prosesser.
Hva definerer Dinghua-teknologi?
Dype industrirøtter:Vi selger ikke bare utstyr; vi dyrker kompetanse. Vårt dedikerte FoU-team lever i forkant av SMT- og NDT-teknologi, og sikrer at løsningene våre er født ut fra en dyp forståelse av dine reelle-verdensutfordringer innen produksjon og reparasjonsgulv.
Broen til intelligens:Vi er spesialister på å skape synergi. Ved å integrere presis mekanikk med smarte kontrollsystemer og innsiktsfull programvare, leverer vi mer enn frittstående maskiner-vi tilbyrtilkoblede arbeidsflytersom forbedrer beslutnings-og sporbarhet.
Partnerskap utover produktet:Vårt engasjement krystalliserer seg etter installasjon. Vi tilbyr omfattende teknisk støtte, applikasjonsassistanse og responsiv service, og danner partnerskap som tar sikte på å maksimere din operative oppetid og avkastning på investeringen.
Drevet av en kultur med pragmatisk innovasjon og urokkelig integritet, er vi dedikert til å fremme standardene for kvalitet og effektivitet innen elektronikkproduksjon og -reparasjon over hele verden. La oss bygge fremtiden for presisjon sammen.
