1. Produktfunksjoner til BGA Reballing Machine Pris

• Automatisk demontering, montering og lodding. Avlodding, montering og lodding automatisk.

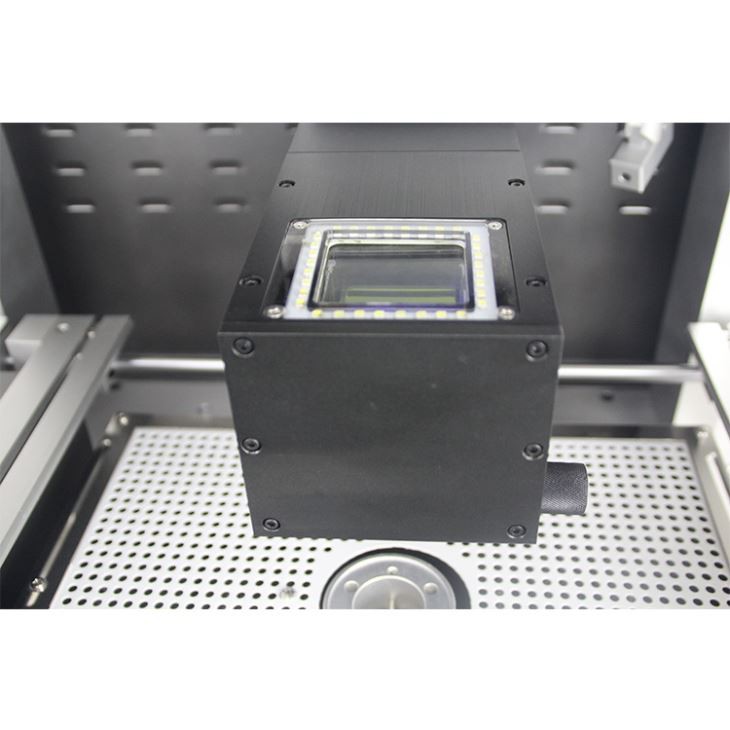

•CCD-kamera sikrer presis justering av hver loddeskjøt,

•Tre uavhengige varmesoner sikrer nøyaktig temperaturkontroll.

• Varmluft flerhulls rund senterstøtte er spesielt nyttig for store PCB og BGA plassert i midten av

PCB. Unngå kaldlodding og IC-dråpesituasjon.

• Temperaturprofilen til bunnvarmeren kan nå så høyt som 300 grader, kritisk for hovedkort i stor størrelse.

I mellomtiden kan øvre varmeapparat stilles inn som synkronisert eller uavhengig arbeid.

2.Spesifikasjon av BGA Reballing Machine Pris

3.Detaljer om BGA Reballing Machine Pris

4.Hvorfor velge vår BGA Reballing Machine Pris?

5. Sertifikat for BGA Reballing Machine Pris

For å tilby kvalitetsprodukter var SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD den første til å

bestå UL, E-MARK, CCC, FCC, CE ROHS sertifikater. I mellomtiden, for å forbedre og perfeksjonere kvalitetssystemet,

Dinghua har bestått ISO, GMP, FCCA, C-TPAT revisjonssertifisering på stedet.

6. Pakking og forsendelse av BGA Reballing Machine Pris

7.Relatert kunnskap om reparasjon av hovedkort

1 sjekk bord metode redigering

1. Observasjonsmetode: om det er brent, brent, skumdannelse, brettbrudd, fatningsrust og vann.

2. Tabellmålemetode: Hvorvidt pluss 5V, GND motstanden er for liten (under 50 ohm).

3. Oppstartssjekk: For det dårlige kortet kan høyspenningen justeres litt til 0.5-1V. Etter at strømmen er slått på, brukes IC på det håndholdte kortet

å få den problematiske brikken til å varmes opp, slik at den oppfattes.

4. Kontroll av logisk penn: Sjekk om signalet er sterkt eller svakt i hver ende av IC-inngangen, -utgangen og kontrollpolene som er mistenkt.

5. Identifiser de viktigste arbeidsområdene: De fleste brett har en klar arbeidsdeling, for eksempel: kontrollområde (CPU), klokkeområde (krystalloscillator) (frekvensdeling),

bakgrunnsbildeområde, handlingsområde (person, fly), lydsyntese Distrikt osv. Dette er svært viktig for grundig reparasjon av datakortet.

2 feilsøkingsmetode redigering

1. Vil mistenke brikken, i henhold til instruksjonene i manualen, sjekk først om det er et signal (bølgeform) ved inngangs- og utgangsterminalene, hvis det

er ingen inngang, så sjekk ICs kontrollsignal (klokke) osv. Hvis noen er denne IC dårlig Muligheten er stor, ingen kontrollsignal, spor til forrige pol til den finner en

skadet IC.

2. Foreløpig ikke fjern stangen fra stangen og bruk samme modell. Eller IC med samme programinnhold er på baksiden, og start for å se

hvis det er bedre å bekrefte om IC er skadet.

3. Bruk tangentiallinje- og jumperlinjemetoden for å finne kortslutningslinjen: finn noen signallinjer og jordlinjer, pluss 5V eller andre flere IC-er skal ikke være

koblet til kortslutningen, kan du kutte ledningen og måle igjen, finne ut om det er et IC-problem eller et kortoverflateproblem, eller lånesignaler

fra andre ICer til å lodde til IC med feil bølgeform for å se om bildet blir bedre, og bedømme om IC er bra eller dårlig.

4. Kontrollmetode: Finn et godt datakort med samme innhold for å måle pin-bølgeformen til den tilsvarende IC og nummeret på ICen for å bekrefte

om IC er skadet.

5. Test IC med ICTEST-programvaren i mikrodatamaskinens universelle programmerer (ALL-03/07) (EXPRO-80/100, osv.).

3 fjerningsmetode redigering

1. Klippemetode: ingen skade på brettet, kan ikke resirkuleres.

2. Dra tinnmetoden: lodd tinnet på begge sider av IC-pinnen, bruk høytemperaturloddebolten til å dra frem og tilbake, og start IC (lett å skade

brettet, men kan beskytte test-IC).

3. Grillmetode: grilling på spritlamper, gasskomfyrer, elektriske komfyrer osv. Etter at hermetikken er smeltet på brettet produseres IC (ikke lett å få tak i).

4. Blikgrytemetode: Lag en spesiell tinngryte på den elektriske ovnen. Etter at tinnet er smeltet, senkes IC-en som skal losses på brettet ned i tinngryten, og IC-en

kan tas ut uten å skade platen, men utstyret er ikke lett å produsere.

5. Elektrisk varmepistol: Bruk en spesiell elektrisk varmepistol for å losse filmen, blås den delen av IC-en som skal losses, og deretter kan IC-en etter boksen tas ut (merknad

at luftpistolen skal ristes når platen blåses, ellers vil datakortet blåses. Imidlertid er kostnaden for luftpistolen høy, vanligvis ca

2,000 yuan.) Som en profesjonell maskinvarereparasjon er tavlevedlikehold et av de viktigste prosjektene. Ta deretter et defekt hovedkort, hvordan du finner ut

hvilken komponent har et problem?

4 feil hovedårsak redaktør

1. Menneskeskapte feil: plugget inn I/O-kort med strøm, og skade på grensesnitt, brikker osv. forårsaket av feil kraft ved lasting av brett og plugger

2. Dårlig miljø: Statisk elektrisitet fører ofte til at brikken på hovedkortet (spesielt CMOS-brikken) brytes ned. I tillegg når hovedkortet

støter på en strømforsyningsskade eller en pigg generert av nettspenningen, skader det ofte brikken nær strømforsyningspluggen på hovedkortet. Hvis hovedkortet

er dekket med støv, vil det også forårsake signalkortslutning. 3. Problemer med enhetskvalitet: Skade på grunn av dårlig kvalitet på brikken og andre enheter. Det første å merke seg er

at støv er en av hovedkortets største fiender.

Bruksanvisning

Bruksanvisning (3)

Det er best å ta hensyn til støv. Bruk en børste til å forsiktig børste støvet på hovedkortet. I tillegg er noen kort på hovedkortet og brikker i form av pinner,

som ofte fører til dårlig kontakt på grunn av oksidasjon av pinnene. Bruk et viskelær for å fjerne overflateoksidlaget og koble det til igjen. Selvfølgelig kan vi bruke trikloretan--fordampning*,

som er en av væskene for rengjøring av hovedkortet. Det er også et plutselig strømbrudd, du bør umiddelbart slå av datamaskinen, for ikke å plutselig ringe hovedkortet

og strømforsyningen brant. På grunn av feil BIOS-innstillinger, hvis du overklokker... kan du hoppe for å fjerne linjen og plukke den opp igjen. Hvis BIOS er ødelagt, for eksempel et virusinntrenging...

du kan skrive om BIOS. Fordi BIOS ikke kan måles av instrumentet, eksisterer det i form av programvare. For å eliminere alle årsakene som kan forårsake problemer

på hovedkortet er det best å børste hovedkortets BIOS. Det er mange grunner til at vertssystemet mislykkes. For eksempel selve hovedkortet eller diverse kortfeil på

I/O-bussen kan føre til at systemet ikke fungerer. Plug-and-play-vedlikeholdsmetoden er en enkel metode for å fastslå feilen på hovedkortet eller I/O-enheten. Metoden

er å slå av plug-in-kortet en etter en, og hver gang et brett trekkes ut, går maskinen for å observere maskinens driftstilstand. Når brettet er betjent

normalt etter å ha trukket ut en bestemt blokk, er feilen forårsaket av feilen på kortet eller det tilsvarende I/O-busssporet. Og belastningskretsen er defekt. Hvis systemoppstarten er fortsatt

ikke normalt etter at alle kortene er fjernet, er feilen sannsynligvis på hovedkortet. Byttemetoden er i utgangspunktet å bytte ut samme type plug-in-kort, bussen

modus er den samme, den samme funksjonen til plug-in-kortet eller samme type chip gjensidig chip-utveksling, i henhold til endringen av feilfenomenet for å bestemme feilen.

Denne metoden brukes for det meste i vedlikeholdsmiljøer som er enkle å plugge, for eksempel selvtestfeil i minnet, som kan utveksle det samme minnet.
