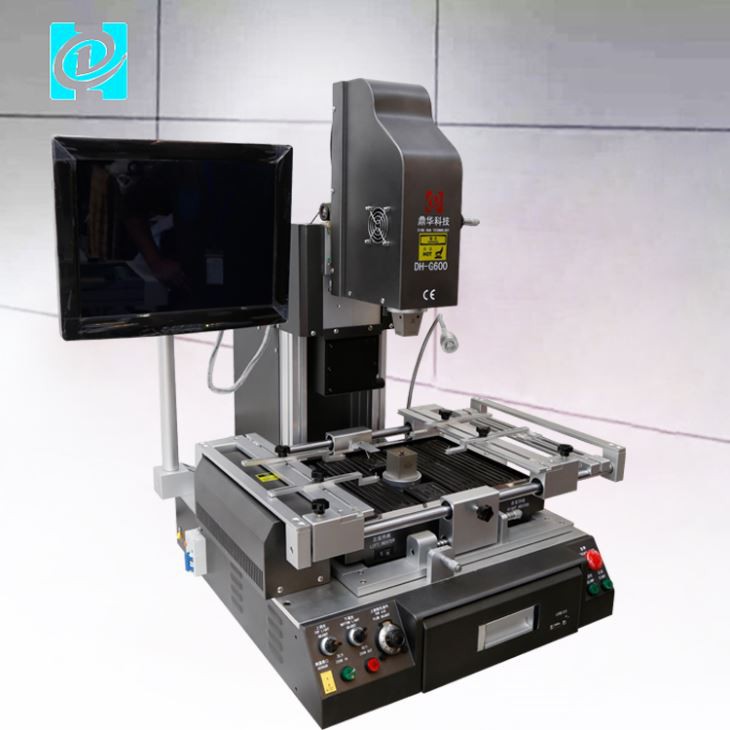

Optisk Labtop BGA Rework Station

Optisk bærbar bga omarbeidingsstasjon

1. Rask forhåndsvisning:

Funksjoner til DH-G600 BGA Rework Machine

1. Mye brukt i Chip Level Replacement i bærbare datamaskiner, datamaskiner, mobiltelefoner, etc.

2. Automatisk fjerning, montering og lodding.

3. HD optisk justeringssystem for presis montering av BGA og komponenter.

4. Laserposisjonering kan raskt justere BGA-brikken og hovedkortet.



Produktparameter Produktnavn lodde- og avloddemaskin Total kraft 5300W toppvarme 1200w bunnvarme bunn varmluftsvarme 1200W, IR forvarming 2700W Makt 220V 50HZ/60HZ Posisjonering V-spor, PCB-kort kan justeres i X-, Y-akse og utstyres med universalfeste Temperaturkontroll K-type, lukket sløyfe PCB størrelse Maks 400x380mm, Min 22x22mm Chip størrelse 2x2-50x50 mm Minimum chip-avstand 0.15 mm Ekstern temperatursensor 1 (valgfritt) N.W. ca 60 kg Egnede hovedkort mobiltelefon, bærbar PC, stasjonær, spillkonsoll, XBOX360, PS3

3. Hovedtrekkene til DH-G600 BGA omarbeidingsstasjon

• Bruksområde (hele spekteret av omarbeidingsapplikasjoner)
• Mellom- og storskala servicesentre.
• Mobil- og radiosystemer.
• Mobiltelefoner, PDAer, håndholdte, bærbare datamaskiner og hovedkort.
• LAN-enheter, nettverksnoder og militært kommunikasjonsutstyr.
• Bærbart medisinsk utstyr

Funksjoner:

1. Fleksibel bruk for alle forskjellige typer komponenter som SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA og All Epoxy ubesmittet mikro BGA ..etc.

2. Komplette omarbeidingsprosesser (oppvarming, bløtlegging, gjenstrømning og kjøling) oppnås for en nøyaktig og standard omarbeidingsprosess.

3. IR uten effekt på tilstøtende komponenter.

4. Sensitiv temperaturmålingssensor for å oppnå en nøyaktig og øyeblikkelig temperaturavlesning og overvåking.

5. Internt plukkesystem for sikker og stabil fjerning av IC-ene.

6. kjølesystem for å oppnå en komplett og standard- og kjølefaseprosess for PCB.

7. Verktøy for reballing

8. Posisjonering under omarbeidingsprosessen er aktuelt ved å bruke en laserpeker på PCB

9. Nøyaktig og jevnt løpende XY-bord følger med pakken.

10. Enkel og vennlig betjening via manuelle moduser.

11. Ett års garanti gjelder.



4. Detaljerte bilder av G600 BGA REWORK STATION

HD Optisk CCD-linsejusteringssystem

Kameraet er importert fra Panasonic, Japan for å sikre erstatningsnøyaktigheten på ±0.01 mm

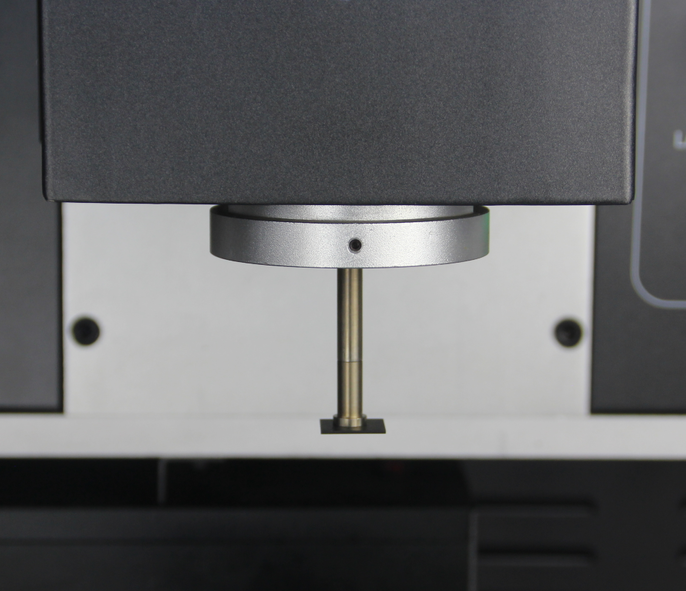

Monteringshode med innebygd trykktestenhet, for å beskytte PCB mot skade.

innebygd vakuum i monteringshodet plukker opp BGA-brikken automatisk etter at loddingen er fullført

Med toppluftstrømjustering for å forhindre at bittesmå bga blåser bort.



Plassering av PCB

V-spor, PCB-kort kan justeres i X- og Y-akse og utstyres med universalfeste

4. Bedriftsprofil

En del av våre kunder

6. Pakking og levering og tjenester av G600 BGA REWORK STATION

Leveringsmuligheter

◆ Prøve vil bli sendt innen 5 virkedager etter å ha mottatt full betaling. 7-15 dager for massebestillinger. ◆ Frakt med DHL, FedEx, TNT, EMS og UPS Express. Forsendelse til sjøs er også tilgjengelig.

DH-G600 Tilbehør

-1 brukerveiledning -1 stykke LCD -5 stk varmluftsdyse: toppdyse 3 stk (31x31mm,38x38mm,41x41mm), bunndyse 2stk (34x34mm,55x55mm)PS: Varmluftdysestørrelsen kan tilpasses i henhold til brikkestørrelsen din -1 sett med vakuumsuger (inkludert 4 stk) -2 stk vakuumpute -6 stk universalarmatur -4 stk støtteskrue -6 stk Plommeknott



7. Vanlige spørsmål for G600 BGA REWORK STATION

Q1: Hvorfor velge oss?

A1:1. Dinghua har mer enn 10 års erfaring.

2. Profesjonelt og erfarent teknikerteam.

3. Med et produkt av høy kvalitet, gunstig pris og rettidig levering.

4. Svar på alle dine henvendelser innen 24 timer.

Q2: Hva med leveringsmetoden?

A2: Normalt tar vi uttrykk som DHL, FedEx, UPS og TNT for prøvebestillinger. For bulkbestillinger, vil ta flyreiser eller sjøforsendelse.

Q3: Hva er leveringstiden for massebestilling?

A3: Ledetid for bestilling vil være 5-10 virkedager

Q4: Hvor lang er garantien din?

A4: Varer i 12 måneder.



8. Relatert kunnskap

Det er mange grunner til at folk omarbeider elektronisk utstyr. De vanligste årsakene er defekte komponenter, behovet for å erstatte utdaterte tekniske deler, dårlige loddeforbindelser og uønskede loddefall. Noe av dette arbeidet gjøres under reparasjon av mobiltelefoner.

Når du utfører et omarbeid, må dyktige fagfolk beskytte omkringliggende deler. De gjør dette ved å holde termisk belastning på monteringen så lav som mulig. Dette bidrar til å unngå potensielt farlige sammentrekninger av brettet.

Det første trinnet i omarbeiding er å bruke en varmluftspistol for å varme opp en enkelt overflatemontert enhet. Dette smelter alle loddeforbindelsene mellom kretskortet og overflatemonteringsenheten. Det andre trinnet er å fjerne overflatemonteringsenheten, og det tredje trinnet er å rense pute-arrayen på lederen for å fjerne det gamle loddetinn. Gammelt loddemetall er lett å fjerne. Alt du trenger å gjøre er å varme den til smeltepunktet. En avloddeflette, en varmluftpistol og et loddebolt brukes til dette formålet.

For å fullføre trinnene ovenfor bruker dyktige fagfolk et synjusteringssystem. Det førsteklasses utstyret har høy oppløsning og er svært nøyaktig. Dette systemet gjør at den nye komponenten kan plasseres nøyaktig på pute-arrayen.

Når alt er gjort, loddes overflatemonteringsenheten på kretskortet. Loddeprofilen brukes til å forvarme kretskortet. Den brukes også til å varme opp forbindelsene mellom kretskortet og enheten.
