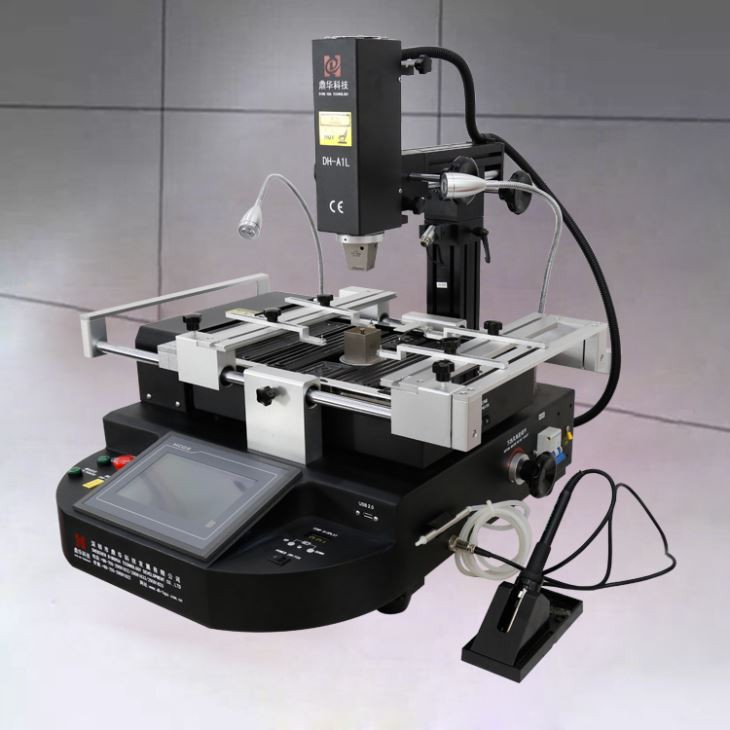

IR Touch Screen BGA Rework Machine

IR berøringsskjerm bga omarbeidingsmaskin Rask forhåndsvisning:

DH-A1L SMD REWORK MACHINE er utstyrt med laserposisjoneringsfunksjon, kan raskt plasseres på BGA-brikke

og hovedkort. Hvis du leter etter en bga omarbeidingsstasjon for mobiltelefonreparasjon, gratulerer! Du har funnet

den opprinnelige fabrikken. Dinghua, kan være det beste merket av bga rework station rundt om i verden.



1. Spesifikasjon



Spesifikasjon
1	Makt	4900W
2	Toppvarmer	Varmluft 800W
3	Undervarmer Jernvarmer	Varmluft 1200W, Infrarød 2800W 90w
4	Strømforsyning	AC220V±10%50/60Hz
5	Dimensjon	640*730*580 mm
6	Posisjonering	V-spor, PCB-støtte kan justeres i alle retninger med ekstern universalarmatur
7	Temperaturkontroll	K-type termoelement, lukket sløyfekontroll, uavhengig oppvarming
8	Temp nøyaktighet	±2 grader
9	PCB størrelse	Maks 500*400 mm Min 22*22 mm
10	BGA-brikke	2*2-80*80 mm
11	Minimum chip-avstand	0.15 mm
12	Ekstern temperatursensor	1 (valgfritt)
13	Nettovekt	45 kg



2. Anvendelse av DH-A1L BGA omarbeidingsstasjon

Applikasjonsbruk for BGA Rework Stations

BGA omarbeidingsstasjoner har flere forskjellige applikasjoner innen PCB-reparasjon og -endring. Her er noen av

de vanligste applikasjonene.

Oppgraderinger: Oppgraderinger er en av de vanligste årsakene til omarbeiding. Teknikere må kanskje bytte ut deler eller legge til

oppgraderte deler til et PCB.

Defekte deler: PCB kan ha ulike defekte deler som kan kreve omarbeiding. For eksempel kan pads bli skadet under

BGA-fjerning, et hvilket som helst antall deler kan være varmeskadet, eller det kan være for mye loddeforbindelse.

Feil montering: En rekke feil kan oppstå under omarbeidingsprosessen. For eksempel kan PCB ha feil

BGA-orientering eller en dårlig utviklet BGA-omarbeidingstermisk profil. Hvis dette er tilfelle, vil PCB sannsynligvis måtte gjennomgå

videre omarbeid for å løse den defekte monteringen.



3.Hvorfor bør du velge DH-A1L BGA omarbeidingsstasjon?





4. Beslektet kunnskap:

En ball grid array (BGA) er en type overflatemontert emballasje (en brikkebærer) som brukes for integrerte kretser. BGA

pakker brukes til å permanent montere enheter som mikroprosessorer. En BGA kan gi mer sammenkobling

pinner som kan settes på en dobbel in-line eller flat pakke. Hele undersiden av enheten kan brukes i stedet for

bare omkretsen. Ledningene er også i gjennomsnitt kortere enn med en perimeter-bare type, noe som fører til bedre ytelse

i høye hastigheter.



Lodding av BGA-enheter krever presis kontroll og gjøres vanligvis ved automatiserte prosesser. BGA-enheter er ikke egnet

for stikkontaktmontering.

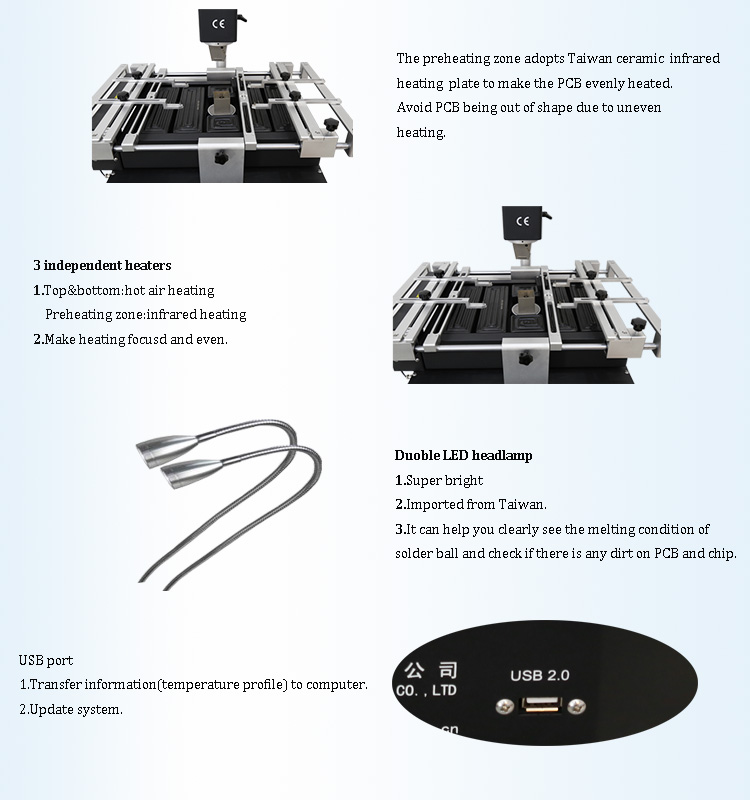

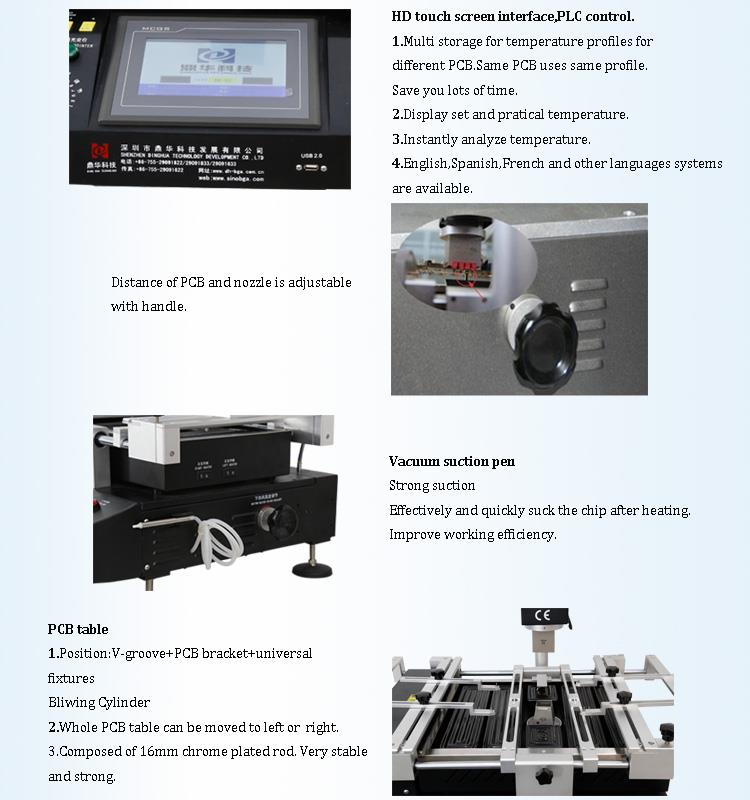

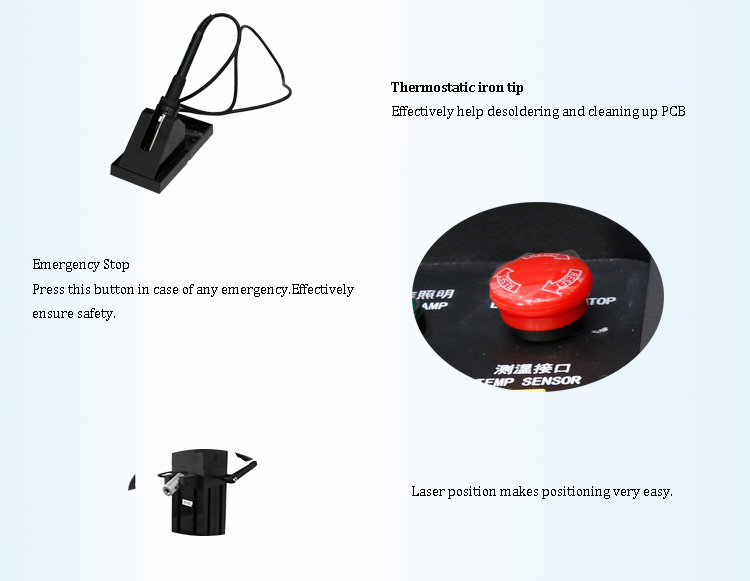

5.Detaljerte bilder av DH-A1L BGA REWORK STATION





6. Pakke- og leveringsdetaljer for DH-A1L BGA REWORK STATION







Leveringsdetaljer for DH-A1L BGA REWORK STATION

Frakt:

1. Forsendelse vil skje innen 5 virkedager etter mottak av betaling.

2. Rask leveringsforsendelse med DHL, FedEX, TNT, UPS og andre måter, inkludert til sjøs eller med fly.







8. Lignende element

bga omarbeidingsstasjon

mobil reparasjonsmaskin

mobiltelefon BGA brikkesett rework stasjon

omarbeidingsstasjon for nettbrett-pc-brikkesett

omarbeidingsstasjon for ruteren

bærbare bærbare BGA-brikkesett reparasjonssystem

smarttelefon brikkesett BGA reparasjon loddesystem

BGA reparasjonsloddemaskin

BGA brikkesett sveisemaskin

BGA reparasjonsstasjon

BGA avloddestasjon





9. Notater

Som vi alle vet nå, kan Playstation 3 (PS3) lide av det fryktede Yellow Light of Death (YLOD) og Xbox 360 kan bli påført problemet

kalt den røde dødsringen (RROD). Dette oppstår på grunn av en produsentfeil når du lager brettet og ikke står for de store varmemengdene

generert mens du spiller med systemet i lange perioder.

På grunn av varmestressing av GPU (grafikkbrikke som kontrollerer alt det fancy visuelle i spillet ditt), loddetinnet som danner en forbindelse mellom brikken og

styret bryter til slutt. Med denne pausen vil systemet ditt kaste den fryktede Blinking Light of Death-feilen. Reball Method Repair - En reball-reparasjon er den samme

prosedyre som reflow, men med noen flere trinn involvert. I stedet for å bare varme opp brikken og la loddetinnet under smelte, varmes brikken opp til

punkt hvor den kan tas av brettet.

Nå når brikken er fjernet, er det omtrent 200+ små loddepunkter som må renses av med en loddebolt. Å, og for ikke å nevne at du må

rengjør brettet siden det også inneholder 200+ loddepunkter som er igjen fra restene. Etter at alt er renset, må du nå justere 200+ små loddekuler på

chip med en spesiell sjablong og feste. Å si det er lett, men å gjøre det er det ikke. Dette alene er den mest irriterende og tidkrevende delen av en reball mens du heller masse

mengder baller på en sjablong i håp om at hver av disse 200+ ballene sitter riktig på brikken. Etter å ha gjort det, må du fjerne sjablongen og der

vil alltid være noen få baller som blir slått ut av plass som du må se etter.

Når det er gjort, må brikken alene varmes opp til det punktet hvor 200+-kulene smelter på brikken og blir der. Etter det venter du til den er avkjølt. Så du

Plasser den tilbake på brettet og varm den opp igjen for å smelte brikken på hovedkortet. Og nå har du et reballert system! Noen ganger kan det være veldig frustrerende hvis

selv en ball var feiljustert.
